Aké sú RF záťaže v porovnaní s kondenzátormi v RF aplikáciách?

V dynamickej oblasti rádiofrekvenčných (RF) aplikácií je výber medzi RF záťažami a kondenzátormi kritickým rozhodnutím, ktoré môže výrazne ovplyvniť výkon a účinnosť elektronických systémov. Ako dôveryhodný dodávateľ vysokofrekvenčných záťaží som bol z prvej ruky svedkom rôznych požiadaviek a výziev, ktorým čelia inžinieri a dizajnéri v tejto oblasti. V tomto blogovom príspevku sa ponorím do zložitosti RF záťaží a kondenzátorov, porovnám ich charakteristiky, aplikácie a výkon, aby som vám pomohol robiť informované rozhodnutia pre vaše RF projekty.

Pochopenie RF záťaží a kondenzátorov

Predtým, ako sa pustíme do porovnania, poďme najprv jasne pochopiť RF záťaže a kondenzátory.

RF záťaže

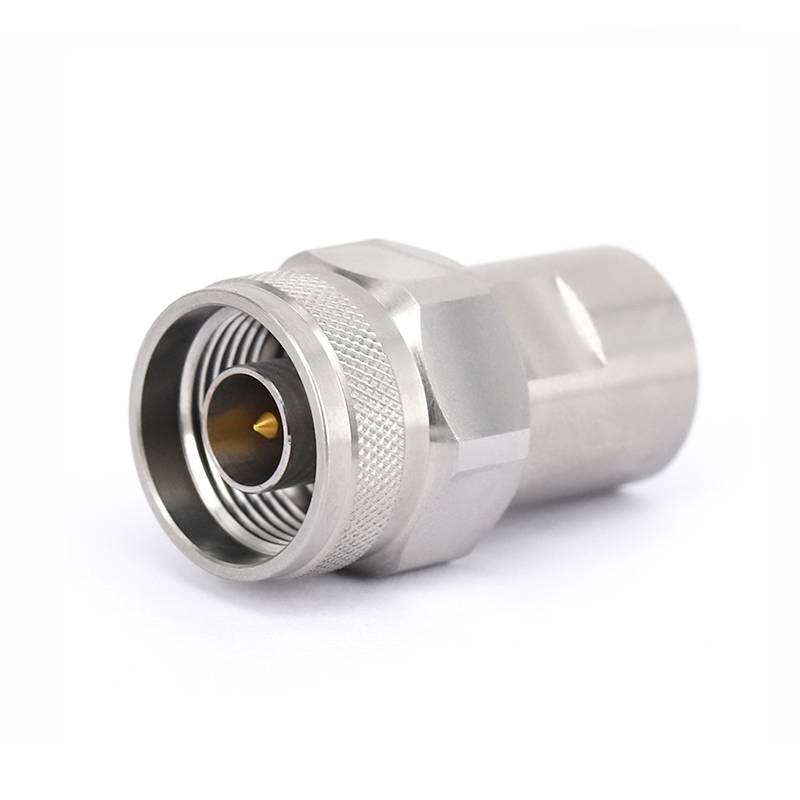

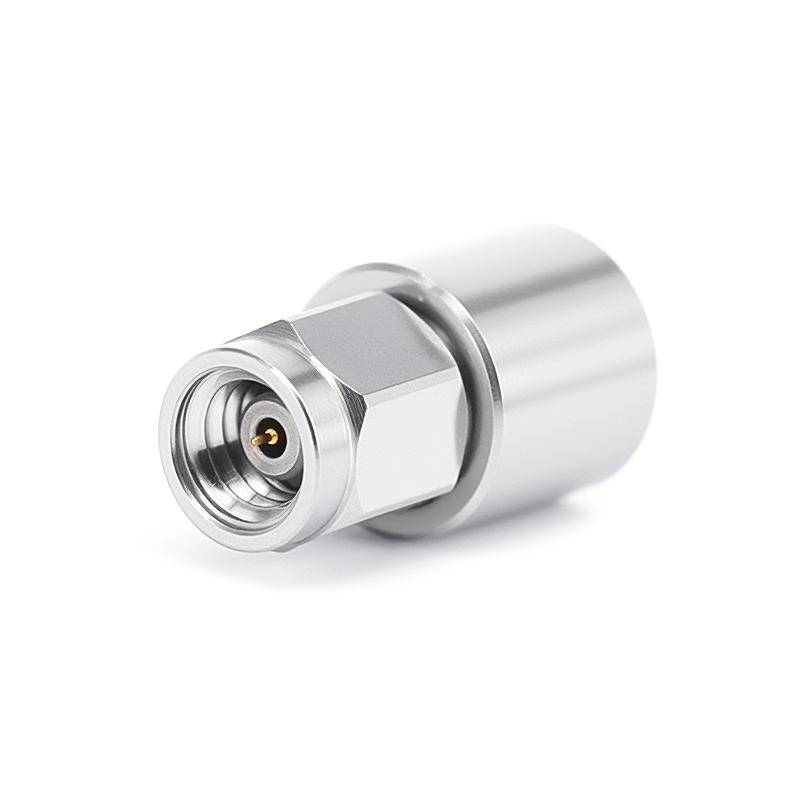

RF záťaže sú pasívne komponenty navrhnuté tak, aby absorbovali RF energiu a poskytovali ukončenie pre RF obvody. Zvyčajne sa používajú na simuláciu skutočných podmienok, testovanie RF zariadení a zabezpečenie správneho prispôsobenia impedancie. RF záťaže prichádzajú v rôznych typoch, vrátane pevných záťaží, variabilných záťaží a presných záťaží, pričom každá je prispôsobená špecifickým aplikáciám a frekvenčným rozsahom. napr.GPO RF zaťaženiesa bežne používajú vo vysokofrekvenčných aplikáciách, pričom1,0 mm RF záťažesú vhodné pre ultra-vysokofrekvenčné aplikácie.N RF záťažesú široko používané vo všeobecných RF aplikáciách kvôli ich všestrannosti a spoľahlivosti.

Kondenzátory

Na druhej strane kondenzátory sú pasívne komponenty, ktoré uchovávajú a uvoľňujú elektrickú energiu v elektrickom poli. Používajú sa v širokej škále RF aplikácií vrátane filtrovania, spájania, obchádzania a ladenia. Kondenzátory sa dodávajú v rôznych typoch, ako sú keramické, sľudové, filmové a elektrolytické kondenzátory, z ktorých každý má svoje vlastné jedinečné vlastnosti a výkonové parametre. V RF aplikáciách sú keramické kondenzátory často preferované kvôli ich vysokej kapacitnej hustote, nízkemu ekvivalentnému sériovému odporu (ESR) a vynikajúcemu vysokofrekvenčnému výkonu.

Porovnanie RF záťaží a kondenzátorov

Teraz, keď máme základné znalosti o RF záťaži a kondenzátoroch, poďme ich porovnať z hľadiska niekoľkých kľúčových aspektov.

Impedančné prispôsobenie

Jednou z primárnych funkcií RF záťaží je poskytnúť presné impedančné prispôsobenie RF zdroju alebo prenosovej linke. To je kľúčové pre minimalizáciu odrazov signálu a zabezpečenie maximálneho prenosu energie. RF záťaže sú navrhnuté tak, aby mali špecifickú hodnotu impedancie, typicky 50 alebo 75 ohmov, ktorá je prispôsobená charakteristickej impedancii RF systému. Naproti tomu kondenzátory sa primárne nepoužívajú na impedančné prispôsobenie. Aj keď môžu do určitej miery ovplyvniť impedanciu obvodu, ich hlavnou funkciou je ukladanie a uvoľňovanie elektrickej energie.

Manipulácia s energiou

RF záťaže sú navrhnuté tak, aby zvládali vysoké úrovne RF energie bez výrazného zníženia výkonu. Zvyčajne sú dimenzované na konkrétnu úroveň výkonu, ktorá sa môže pohybovať od niekoľkých miliwattov až po niekoľko kilowattov, v závislosti od aplikácie. Na druhej strane kondenzátory majú obmedzenú schopnosť manipulácie s výkonom. Vo všeobecnosti sa používajú pre aplikácie s nízkym výkonom, ako je filtrovanie a väzba, kde sú úrovne výkonu relatívne nízke.

Frekvenčná odozva

RF záťaže sú navrhnuté tak, aby fungovali v širokom rozsahu frekvencií, od niekoľkých kilohertzov po niekoľko gigahertzov. Sú optimalizované pre plochú frekvenčnú odozvu, čo znamená, že poskytujú konzistentnú impedanciu a absorpciu energie v celom frekvenčnom rozsahu. Na druhej strane kondenzátory majú obmedzenú frekvenčnú odozvu. Ich kapacita a výkon sa môžu výrazne líšiť v závislosti od frekvencie, najmä pri vysokých frekvenciách. Vďaka tomu sú menej vhodné pre aplikácie vyžadujúce široký frekvenčný rozsah.

Útlm signálu

RF záťaže sa používajú na absorbovanie RF energie a zabezpečenie útlmu signálu. Sú navrhnuté tak, aby rozptýlili RF energiu ako teplo, čím sa zníži amplitúda RF signálu. Na druhej strane kondenzátory neposkytujú výrazný útlm signálu. Používajú sa hlavne na filtrovanie a spájanie, kde cieľom je prejsť určité frekvencie a ostatné blokovať.

Aplikácie

RF záťaže sa bežne používajú v rôznych RF aplikáciách, vrátane RF testovania, kalibrácie a merania. Používajú sa tiež v RF výkonových zosilňovačoch, anténach a prenosových vedeniach, aby poskytli ukončenie a zabezpečili správne prispôsobenie impedancie. Na druhej strane kondenzátory sa používajú v širokej škále RF aplikácií, vrátane filtrovania, spájania, premosťovania a ladenia. Používajú sa tiež v RF oscilátoroch, mixéroch a zosilňovačoch na riadenie frekvencie a fázy RF signálu.

Výhody a nevýhody RF záťaží a kondenzátorov

Na základe vyššie uvedeného porovnania môžeme zhrnúť výhody a nevýhody RF záťaží a kondenzátorov nasledovne:

RF záťaže

• Výhody:
  • Presné prispôsobenie impedancie
  • Schopnosť manipulácie s vysokým výkonom
  • Široká frekvenčná odozva
  • Útlm signálu
  • Vhodné pre RF testovanie a meranie
• Nevýhody:
  • Obmedzené na poskytovanie impedančného prispôsobenia a útlmu signálu
  • Vyššie náklady v porovnaní s kondenzátormi
  • Vytvára teplo, ktoré môže vyžadovať dodatočné chladiace opatrenia

Kondenzátory

• Výhody:
  • Nízke náklady
  • Malá veľkosť
  • Vysoká hustota kapacity
  • Vhodné na filtrovanie, spájanie, obchádzanie a ladenie
• Nevýhody:
  • Obmedzená schopnosť manipulácie s výkonom
  • Úzka frekvenčná odozva
  • Neposkytuje výrazné zoslabenie signálu

Výber správneho komponentu pre vašu RF aplikáciu

Pri výbere medzi RF záťažami a kondenzátormi pre vašu RF aplikáciu je dôležité zvážiť špecifické požiadavky a obmedzenia vášho projektu. Tu je niekoľko faktorov, ktoré treba zvážiť:

Impedančné prispôsobenie

Ak je impedančné prispôsobenie kritické pre vašu aplikáciu, RF záťaže sú jasnou voľbou. Poskytujú presné impedančné prispôsobenie RF zdroju alebo prenosovému vedeniu, minimalizujú odrazy signálu a zabezpečujú maximálny prenos energie.

Manipulácia s energiou

Ak vaša aplikácia vyžaduje vysokú schopnosť spracovania energie, lepšou voľbou sú RF záťaže. Sú navrhnuté tak, aby zvládali vysoké úrovne RF energie bez výrazného zníženia výkonu.

Frekvenčná odozva

Ak vaša aplikácia vyžaduje širokú frekvenčnú odozvu, vhodnejšie sú RF záťaže. Sú optimalizované pre plochú frekvenčnú odozvu a poskytujú konzistentnú impedanciu a absorpciu energie v celom frekvenčnom rozsahu.

Útlm signálu

Ak je potrebný útlm signálu, RF záťaže sú jasnou voľbou. Sú navrhnuté tak, aby absorbovali RF energiu a poskytovali útlm signálu, čím sa znižuje amplitúda RF signálu.

Cena a veľkosť

Ak sú cena a veľkosť dôležitými faktormi, kondenzátory môžu byť lepšou voľbou. Vo všeobecnosti sú lacnejšie a majú menšiu veľkosť v porovnaní s RF záťažami.

Záver

Záverom možno povedať, že vysokofrekvenčné záťaže a kondenzátory sú základnými komponentmi v aplikáciách RF, pričom každá má svoje vlastné jedinečné vlastnosti a výkonové parametre. RF záťaže sa primárne používajú na impedančné prispôsobenie, manipuláciu s výkonom a útlm signálu, zatiaľ čo kondenzátory sa používajú hlavne na filtrovanie, spojenie, obchádzanie a ladenie. Pri výbere medzi RF záťažami a kondenzátormi je dôležité zvážiť špecifické požiadavky a obmedzenia vášho projektu, ako je impedančné prispôsobenie, manipulácia s výkonom, frekvenčná odozva, útlm signálu, náklady a veľkosť.
