Ako rázové zaťaženie ovplyvňuje konektory?

Nárazové zaťaženie je kritickým faktorom pri výkone a spoľahlivosti konektorov. Ako popredný dodávateľ konektorových záťaží som bol svedkom toho, ako rázové zaťaženie môže výrazne ovplyvniť tieto základné komponenty. V tomto blogu sa ponoríme do rôznych spôsobov, akými nárazové zaťaženie ovplyvňuje konektory a preskúmame stratégie na zmiernenie ich negatívnych účinkov.

Pochopenie šokovej záťaže

Rázové zaťaženia označujú náhle, intenzívne sily pôsobiace na konektor počas krátkej doby. Tieto sily môžu pochádzať z rôznych zdrojov, ako sú mechanické nárazy, vibrácie, prudké zrýchlenie alebo spomalenie a dokonca aj elektrické rázy. Na rozdiel od statických zaťažení, ktoré sú konštantné a predvídateľné, rázové zaťaženia sú prechodné a môžu na konektory pôsobiť oveľa vyššie.

Ako rázová záťaž ovplyvňuje konektory

Mechanické poškodenie

Jedným z najbezprostrednejších a najviditeľnejších účinkov rázového zaťaženia je mechanické poškodenie konektora. Náhly náraz môže spôsobiť prasknutie, zlomenie alebo deformáciu krytu konektora. To nielenže ohrozuje fyzickú integritu konektora, ale tiež vystavuje jeho vnútorné komponenty environmentálnym faktorom, ako je prach, vlhkosť a nečistoty. Napríklad prasknutý kryt môže umožniť presakovanie vody, čo vedie ku korózii a elektrickým poruchám.

Kolíky alebo kontakty v konektore sú tiež citlivé na nárazové zaťaženie. Môžu byť ohnuté, nesprávne zarovnané alebo dokonca zlomené, čo môže narušiť elektrické spojenie. Ohnutý kolík nemusí mať správny kontakt s príslušným konektorom, čo môže mať za následok prerušovanú alebo úplnú stratu prenosu signálu. Toto je obzvlášť problematické pri aplikáciách vysokorýchlostného prenosu údajov, kde aj krátke prerušenie môže spôsobiť chyby údajov alebo poruchy systému.

Zhoršenie elektrického výkonu

Nárazové zaťaženie môže mať zásadný vplyv na elektrický výkon konektorov. Mechanické namáhanie môže zmeniť impedanciu konektora, čo je miera jeho odporu voči toku elektrického prúdu. Zmena impedancie môže viesť k odrazom signálu, kde sa časť elektrického signálu odrazí späť namiesto prenosu cez konektor. Odrazy signálu môžu spôsobiť útlm (stratu sily signálu), skreslenie a rušenie, čo všetko môže zhoršiť kvalitu elektrického signálu.

Okrem toho rázové zaťaženie môže spôsobiť oblúk medzi kontaktmi. K iskreniu dochádza, keď dôjde k náhlemu prerušeniu elektrického prúdu, čím sa vytvorí vysokonapäťová iskra. To môže poškodiť kontaktné povrchy, čo vedie k zvýšenému odporu a ďalšiemu zhoršeniu elektrického výkonu. V priebehu času môže opakované iskrenie spôsobiť jamky a eróziu kontaktov, čím sa zníži ich životnosť a spoľahlivosť.

Uvoľnenie spojenia

Ďalším významným účinkom rázového zaťaženia je uvoľnenie spojenia medzi konektorom a jeho protiľahlým komponentom. Vibrácie a nárazy spojené s nárazovým zaťažením môžu spôsobiť uvoľnenie uzamykacích mechanizmov alebo upevňovacích prvkov, čo umožní konektoru pohybovať sa alebo oddeľovať. Voľné spojenie môže mať za následok prerušovaný elektrický kontakt, ktorý môže byť ťažké diagnostikovať a môže viesť k občasným poruchám systému.

V niektorých prípadoch sa konektor môže dokonca úplne oddeliť od svojho protiľahlého komponentu. To môže byť katastrofálne v aplikáciách, kde je kritické nepretržité elektrické pripojenie, ako napríklad v leteckom, automobilovom a medicínskom zariadení.

Vplyv na rôzne typy zaťaženia konektorov

3,5 mm RF záťaže

3,5 mm RF záťažesa bežne používajú v rádiofrekvenčných (RF) aplikáciách. Nárazové zaťaženie môže mať významný vplyv na ich výkon. Presné rozmery a elektrické charakteristiky 3,5 mm RF záťaže sú kľúčové pre zachovanie integrity signálu. Rázová záťaž môže spôsobiť posun vnútornej štruktúry záťaže, zmeniť jej impedanciu a ovplyvniť prenos RF signálu. To môže viesť k zvýšenej strate signálu a zníženiu výkonu v RF systémoch.

GPPO RF záťaže

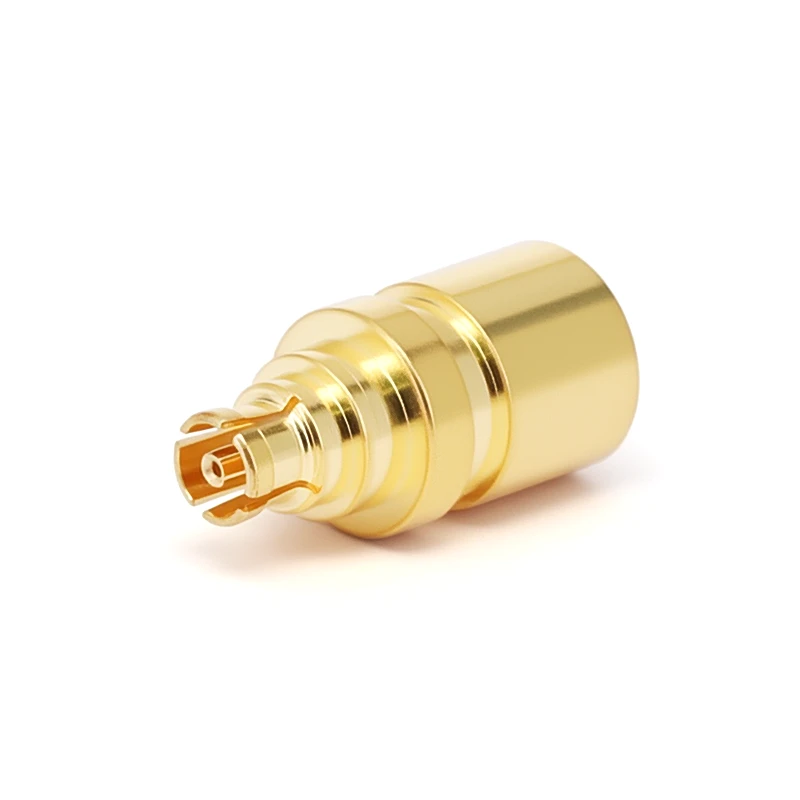

GPPO RF záťažesú určené pre vysokofrekvenčné aplikácie. Často sa používajú v testovacích a meracích zariadeniach, ako aj v komunikačných systémoch. Nárazové zaťaženie môže spôsobiť poškodenie alebo nesprávne zarovnanie jemných vnútorných komponentov záťaže GPPO RF. To môže viesť k zmenám v elektrických vlastnostiach záťaže, ako je jej spätná strata a pomer stojatých vĺn napätia (VSWR). Akákoľvek odchýlka od špecifikovaných hodnôt môže ovplyvniť presnosť výsledkov testu alebo výkon komunikačného systému.

2,92 mm RF záťaže

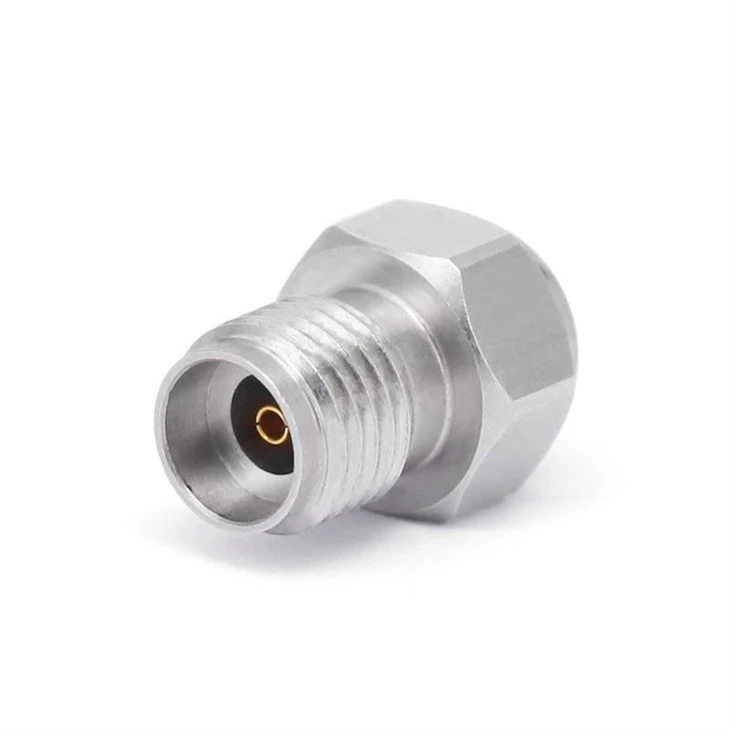

2,92 mm RF záťažesa používajú vo vysokovýkonných RF aplikáciách vrátane mikrovlnných a milimetrových vlnových systémov. Tieto záťaže sú navrhnuté tak, aby zvládli vysoké frekvencie a úrovne výkonu. Nárazové zaťaženie môže spôsobiť poškodenie kontaktov v 2,92 mm RF záťaži alebo stratu správneho zarovnania. To môže viesť k zvýšenej strate vloženia a degradácii signálu, čo môže byť obzvlášť problematické vo vysokofrekvenčných aplikáciách, kde aj malé straty môžu mať významný vplyv na výkon systému.

Zmiernenie účinkov šokového zaťaženia

Úvahy o dizajne

Pri navrhovaní konektorov je dôležité vziať do úvahy potenciál rázového zaťaženia. To zahŕňa použitie materiálov, ktoré sú dostatočne pevné a odolné, aby odolali očakávaným silám. Napríklad konektory môžu byť vyrobené z vysoko pevných plastov alebo kovov s dobrou odolnosťou proti nárazu.

Dizajn krytu konektora a vnútorných komponentov by mal byť tiež optimalizovaný, aby sa minimalizovali účinky nárazového zaťaženia. To môže zahŕňať prvky, ako je vystužený kryt, tesnenia absorbujúce nárazy a bezpečné uzamykacie mechanizmy. Okrem toho môže byť usporiadanie kolíkov alebo kontaktov navrhnuté tak, aby sa znížilo riziko ohnutia alebo nesprávneho zarovnania počas nárazu.

Montáž a inštalácia

Správna montáž a inštalácia konektorov sú rozhodujúce pre zníženie vplyvu rázového zaťaženia. Konektory by mali byť bezpečne pripevnené k ich montážnym povrchom pomocou vhodných upevňovacích prvkov a techník. To môže pomôcť zabrániť pohybu alebo vibráciám konektora počas nárazu.

Okrem toho použitie držiakov alebo izolátorov absorbujúcich nárazy môže pomôcť znížiť prenos nárazového zaťaženia na konektor. Tieto držiaky môžu byť vyrobené z materiálov, ako je guma alebo pena, ktoré dokážu absorbovať a rozptýliť energiu nárazu.

Testovanie a kontrola kvality

Aby sa zabezpečila spoľahlivosť konektorov pri nárazovom zaťažení, mali by sa zaviesť prísne testovacie postupy a postupy kontroly kvality. To zahŕňa vystavenie konektorov simulovaným testom nárazového zaťaženia počas výrobného procesu. Tieto testy môžu pomôcť identifikovať akékoľvek potenciálne slabé stránky alebo konštrukčné chyby v konektore a umožňujú vykonať nápravné opatrenia pred uvedením produktu na trh.

Záver

Nárazové zaťaženie môže mať významný vplyv na výkon a spoľahlivosť konektorov. Ako dodávateľ záťaže konektorov chápeme dôležitosť poskytovania konektorov, ktoré vydržia tieto náročné podmienky. Zohľadnením účinkov rázového zaťaženia počas procesu navrhovania, výroby a inštalácie môžeme zabezpečiť, aby naše konektory spĺňali najvyššie štandardy kvality a výkonu.

Ak hľadáte vysokokvalitné konektorové záťaže, ktoré vydržia nárazové zaťaženie, pozývame vás, aby ste nás kontaktovali a požiadali o konzultáciu. Náš tím odborníkov vám môže pomôcť vybrať tie správne konektory pre vašu konkrétnu aplikáciu a poskytnúť vám podporu a poradenstvo, ktoré potrebujete na zabezpečenie úspešnej inštalácie.

Referencie

• "Príručka konektorov" od Johna A. DeBoera
• "RF and Microwave Engineering" od Davida M. Pozara
• "Mechanický dizajn pre šok a vibrácie" od Roberta J. Schmitza
