Ako ovplyvňuje fázový šum výkon RF systémov?

Fázový šum je kritickým parametrom pri hodnotení výkonu RF (rádiofrekvenčných) systémov. Ako popredný dodávateľ RF zosilňovačov sme boli svedkami toho, ako môže fázový šum výrazne ovplyvniť celkovú funkčnosť a účinnosť týchto systémov. V tomto blogu sa ponoríme do konceptu fázového šumu, jeho zdrojov a hlavne toho, ako ovplyvňuje výkon RF systémov.

Pochopenie fázového šumu

Fázový šum je definovaný ako krátkodobé kolísanie fázy signálu. V ideálnom RF signále by fáza zostala konštantná v priebehu času. V skutočných scenároch však rôzne faktory zavádzajú náhodné variácie vo fáze signálu. Tieto fluktuácie sú typicky reprezentované vo frekvenčnej doméne ako postranné pásma okolo nosnej frekvencie.

Matematicky sa fázový šum často vyjadruje ako výkonová spektrálna hustota (PSD) fázových fluktuácií, zvyčajne v dBc/Hz (decibely vzhľadom na nosnú frekvenciu na hertz). Nižšia hodnota fázového šumu indikuje stabilnejší signál, zatiaľ čo vyššia hodnota znamená väčšiu fázovú nestabilitu.

Zdroje fázového šumu

V RF systémoch existuje niekoľko zdrojov fázového šumu. Jedným z primárnych zdrojov je oscilátor. Oscilátory sú základnými komponentmi v RF systémoch, ktoré sa používajú na generovanie nosnej frekvencie. Sú však náchylné na fázový šum v dôsledku tepelného šumu v aktívnych a pasívnych komponentoch, ako aj na mechanické vibrácie a zmeny teploty.

Ďalším zdrojom fázového šumu sú aktívne komponenty v RF reťazci, ako sú zosilňovače. Zosilňovače môžu zaviesť fázový šum prostredníctvom nelineárneho správania svojich tranzistorov. Keď zosilňovač pracuje v nelineárnej oblasti, môže generovať intermodulačné produkty, ktoré prispievajú k fázovému šumu.

Vonkajšie faktory môžu tiež prispieť k fázovému šumu. Napríklad elektromagnetické rušenie (EMI) z blízkych elektronických zariadení alebo šum napájacieho zdroja sa môže spojiť s RF signálom a spôsobiť kolísanie fázy.

Vplyv na kvalitu signálu

Jedným z najvýznamnejších spôsobov, ako fázový šum ovplyvňuje RF systémy, je degradácia kvality signálu. V komunikačných systémoch môže fázový šum spôsobiť rušenie susedných kanálov. Keď sa postranné pásma fázového šumu signálu rozšíria do frekvenčného pásma susedného kanála, môže to interferovať so signálmi v tomto kanáli, čo vedie k zníženiu pomeru signálu k šumu (SNR) a zvýšeniu bitovej chybovosti (BER).

V radarových systémoch môže fázový šum znížiť rozlíšenie dosahu. Radarové systémy sa pri určovaní vzdialenosti cieľa spoliehajú na presné meranie fázového rozdielu medzi vysielanými a prijímanými signálmi. Fázový šum môže spôsobiť chyby v týchto fázových meraniach, čo má za následok menej presné určenie dosahu cieľa.

Vplyv na spektrálnu čistotu

Fázový šum má tiež priamy vplyv na spektrálnu čistotu RF signálu. Signál s vysokým fázovým šumom má široké postranné pásma, čo znamená, že sila signálu je rozložená v širšom frekvenčnom rozsahu. To môže byť problém v aplikáciách, kde sa vyžaduje úzkopásmový signál, ako napríklad v systémoch frekvenčne deleného multiplexovania (FDM).

V systémoch FDM sa súčasne prenáša viacero signálov v rôznych frekvenčných pásmach. Ak je fázový šum signálu príliš vysoký, jeho postranné pásma sa môžu prekrývať s frekvenčnými pásmami iných signálov, čo spôsobuje rušenie a znižuje celkovú kapacitu systému.

Vplyv na citlivosť prijímača

Citlivosť prijímača je kľúčovým parametrom v systémoch RF, pretože určuje minimálnu silu signálu, ktorú prijímač dokáže rozpoznať. Fázový šum môže znížiť citlivosť prijímača zvýšením úrovne šumu.

Keď sa postranné pásma fázového šumu lokálneho oscilátora v prijímači zmiešajú s prichádzajúcim signálom, môžu generovať ďalšie šumové zložky. Tieto zložky šumu sa pridávajú k tepelnému šumu už prítomnému v prijímači, čím zvyšujú celkovú úroveň šumu a znižujú schopnosť prijímača detekovať slabé signály.

Naše RF zosilňovače a fázový šum

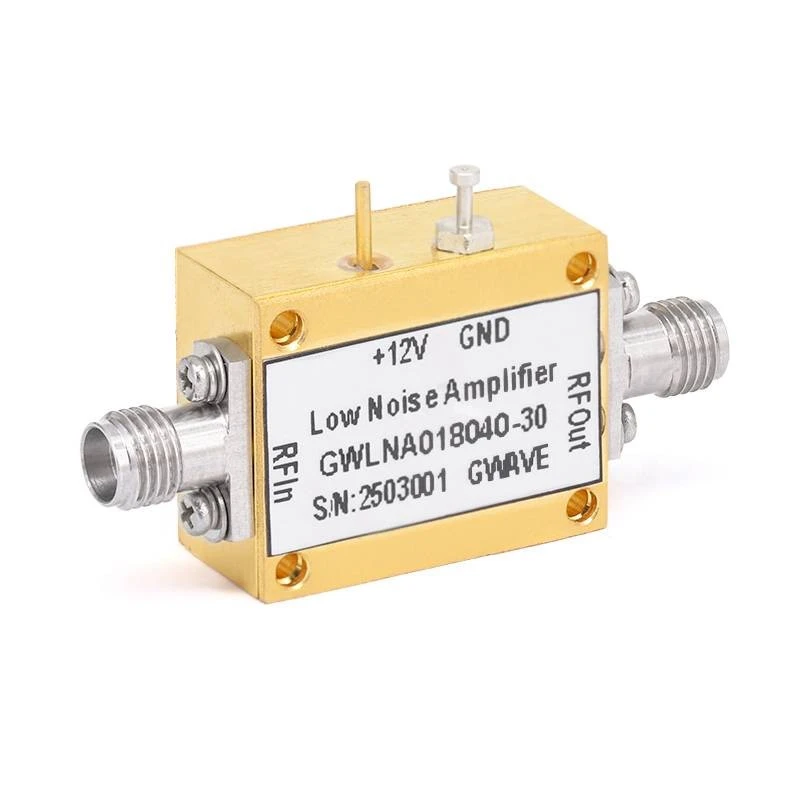

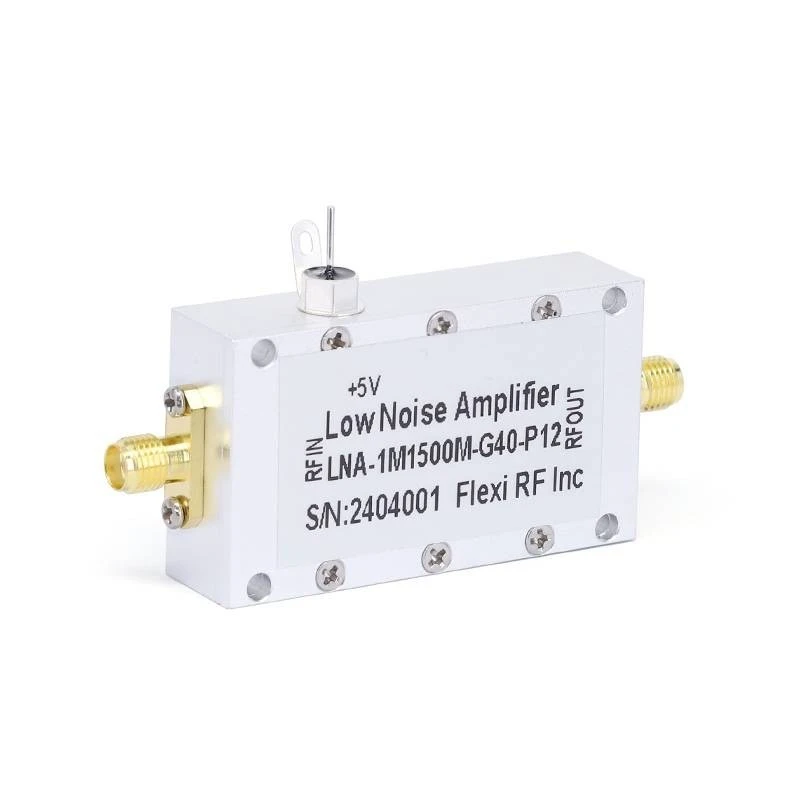

Ako dodávateľ RF zosilňovačov chápeme dôležitosť minimalizácie fázového šumu v našich produktoch. náš90GHz nízkošumové zosilňovače,50GHz nízkošumové zosilňovače, a18GHz nízkošumové zosilňovačesú navrhnuté pomocou pokročilých technológií na zníženie fázového šumu a zlepšenie celkového výkonu RF systémov.

Používame vysokokvalitné komponenty a najmodernejšie výrobné procesy, aby sme zaistili, že naše zosilňovače majú nízky fázový šum. Naši inžinieri starostlivo navrhujú obvody zosilňovača, aby minimalizovali nelineárne efekty, ktoré môžu prispievať k fázovému šumu. Okrem toho implementujeme efektívne techniky tienenia a filtrovania na zníženie vplyvu vonkajšieho rušenia na výkon zosilňovača.

Zmiernenie fázového šumu v RF systémoch

Existuje niekoľko stratégií, ktoré možno použiť na zmiernenie účinkov fázového šumu v systémoch RF. Jedným z prístupov je použitie vysoko kvalitných oscilátorov s nízkym fázovým šumom. Napríklad kryštálové oscilátory sú známe svojim vynikajúcim výkonom fázového šumu a často sa používajú v aplikáciách, kde je nízky fázový šum kritický.

Ďalšou stratégiou je použitie fázovo uzamknutých slučiek (PLL). PLL je možné použiť na generovanie stabilnej výstupnej frekvencie prichytením na referenčný signál. Môžu byť tiež použité na zníženie fázového šumu oscilátora odfiltrovaním vysokofrekvenčných fázových fluktuácií.

Okrem toho správne usporiadanie obvodov a techniky uzemnenia môžu pomôcť znížiť fázový šum. Minimalizáciou dĺžky signálových stôp a poskytnutím dobrej uzemňovacej roviny možno zredukovať väzbu vonkajšieho rušenia, čím sa zníži fázový šum v systéme.

Záver

Fázový šum je zložitý a významný faktor, ktorý môže mať zásadný vplyv na výkon RF systémov. Môže zhoršiť kvalitu signálu, znížiť spektrálnu čistotu a znížiť citlivosť prijímača. Ako dodávateľ RF zosilňovačov sme odhodlaní poskytovať produkty, ktoré minimalizujú fázový šum a zlepšujú celkový výkon RF systémov.

Ak hľadáte vysokovýkonné vysokofrekvenčné zosilňovače s nízkym fázovým šumom, pozývame vás, aby ste nás kontaktovali pre podrobnú diskusiu o vašich špecifických požiadavkách. Náš tím odborníkov je pripravený pomôcť vám pri výbere správneho zosilňovača pre vašu aplikáciu a poskytnúť vám najlepšie možné riešenia.
