Ako ovplyvňuje výška antény jej výkon?

Antény sú kľúčovými komponentmi moderných komunikačných systémov, ktoré zohrávajú dôležitú úlohu pri vysielaní a prijímaní elektromagnetických vĺn. Ako dodávateľ antén som bol z prvej ruky svedkom rôznorodých požiadaviek našich klientov a dôležitosti porozumieť tomu, ako rôzne faktory ovplyvňujú výkon antény. Jedným z faktorov, ktorý výrazne ovplyvňuje prevádzku antény, je jej výška. V tomto blogovom príspevku sa ponorím do vzťahu medzi výškou antény a výkonom a preskúmam vedecké princípy, ktoré sú za tým a jeho praktické dôsledky.

Základy vzorov anténneho žiarenia

Predtým, ako budeme diskutovať o vplyve výšky antény, je nevyhnutné pochopiť koncept vyžarovacích vzorov. Vyžarovací diagram antény popisuje, ako vyžaruje alebo prijíma elektromagnetickú energiu vo vesmíre. Typicky je reprezentovaný ako trojrozmerný graf zobrazujúci relatívnu intenzitu poľa v rôznych uhloch od antény.

Existujú dva hlavné typy modelov žiarenia: všesmerové a smerové. Všesmerové antény vyžarujú energiu rovnomerne vo všetkých smeroch v horizontálnej rovine, vďaka čomu sú vhodné pre aplikácie, kde je potrebné vysielať alebo prijímať signály v širokej oblasti. Smerové antény na druhej strane sústreďujú svoju energiu konkrétnym smerom, čím poskytujú vyšší zisk a dlhší dosah v tomto smere.

Ako výška antény ovplyvňuje vzory žiarenia

Výška antény môže mať zásadný vplyv na jej vyžarovací diagram. Keď je anténa umiestnená blízko zeme, zem pôsobí ako odrazový povrch. Odrazené vlny môžu interferovať s priamymi vlnami vyžarovanými z antény, čo spôsobuje konštruktívne alebo deštruktívne rušenie.

• Konštruktívne zasahovanie: V určitých výškach sa odrazené vlny a priame vlny kombinujú takým spôsobom, že sa navzájom posilňujú, čo vedie k zvýšeniu sily signálu v konkrétnych smeroch. To môže viesť k zlepšeniu zisku a dosahu antény. Napríklad v komunikačnom systéme VHF (Very High Frequency) alebo UHF (Ultra High Frequency) môže zdvihnutie antény do výšky, kde dochádza ku konštruktívnemu rušeniu, výrazne zvýšiť kvalitu signálu na veľkej ploche.
• Deštruktívne rušenie: Naopak, v iných výškach sa odrazené a priame vlny môžu navzájom rušiť, čo vedie k zníženiu sily signálu. To môže vytvárať mŕtve zóny, kde je signál slabý alebo vôbec neexistuje. Aby ste sa vyhli deštruktívnemu rušeniu, je dôležité starostlivo vybrať výšku antény na základe frekvencie prevádzky a okolitého prostredia.

Vplyv na priamu komunikáciu

Pri priamej komunikácii (LOS), kde sa vysielacie a prijímacie antény navzájom „vidia“ bez akýchkoľvek prekážok, hrá výška antény rozhodujúcu úlohu. Čím vyššie je anténa, tým ďalej siaha zorná línia.

Vzorec na výpočet viditeľnej vzdialenosti (d) medzi dvoma anténami s výškou (h_1) a (h_2) (v metroch) je daný:

[d = 3,57(\sqrt{h_1}+\sqrt{h_2})]

kde (d) je v kilometroch. Tento vzorec ukazuje, že zvýšenie výšky jednej antény môže výrazne zvýšiť dosah komunikácie. Napríklad pri mikrovlnnom spojení bod-bod môže zdvihnutie antén na vyššie veže predĺžiť komunikačnú vzdialenosť medzi dvoma vzdialenými miestami.

Vplyv na šírenie prízemných vĺn

Šírenie prízemných vĺn je spôsob šírenia, pri ktorom sa elektromagnetické vlny šíria po povrchu Zeme. Výška antény ovplyvňuje účinnosť šírenia prízemných vĺn.

• Nízkofrekvenčné antény: Pre nízkofrekvenčné antény (pod 2 MHz) je zemná vlna dominantným spôsobom šírenia. Nižšia výška antény môže byť efektívnejšia pre šírenie pozemných vĺn, pretože umožňuje vlnám lepšie sa spojiť so zemou. Elektrické pole vlny interaguje s vodivým povrchom Zeme a nižšia výška antény zaisťuje silnejšiu väzbu.
• Vysokofrekvenčné antény: Pri vyšších frekvenciách sa prízemná vlna tlmí rýchlejšie a význam šírenia prízemnej vlny klesá. Výška antény však stále ovplyvňuje celkový výkon, najmä pokiaľ ide o interakciu s ionosférou a tvorbu vĺn na oblohe.

Vplyv na viaccestné vyblednutie

Viaccestné zoslabovanie je jav, pri ktorom je prijímaný signál kombináciou viacerých kópií prenášaného signálu, z ktorých každá prichádza do prijímača inou cestou. Tieto cesty môžu zahŕňať priame cesty, odrazené cesty od budov, hôr alebo iných objektov a difraktované cesty okolo prekážok.

Výška antény môže pomôcť zmierniť viaccestné vyblednutie. Vyššia anténa s väčšou pravdepodobnosťou prijme priamy signál s menším rušením odrazenými a difraktovanými signálmi. Je to preto, že čím vyššia je anténa, tým menej prekážok je v priamej ceste medzi vysielačom a prijímačom. Navyše, vyššia anténa môže mať lepší výhľad na okolie, čo jej umožňuje efektívnejšie prijímať signály z rôznych smerov.

Praktické úvahy pre výber výšky antény

Pri výbere výšky antény je potrebné vziať do úvahy niekoľko praktických úvah:

• Regulačné požiadavky: V mnohých regiónoch existujú nariadenia týkajúce sa maximálnej výšky antén. Tieto predpisy sú zavedené s cieľom zaistiť bezpečnosť, zabrániť rušeniu leteckých a iných komunikačných systémov a chrániť estetickú hodnotu oblasti.
• náklady: Zvýšenie výšky antény často vyžaduje vyššie veže alebo stožiare, ktorých inštalácia a údržba môže byť nákladná. Pri rozhodovaní o výške antény je potrebné zvážiť náklady na vežu, základy a inštalačné práce.
• Environmentálne faktory: Miestne prostredie, ako je prítomnosť vysokých budov, hôr alebo stromov, môže ovplyvniť optimálnu výšku antény. Napríklad v meste s mnohými výškovými budovami môže byť potrebná vyššia anténa na prekonanie zablokovania spôsobeného budovami.

Naše anténne riešenia

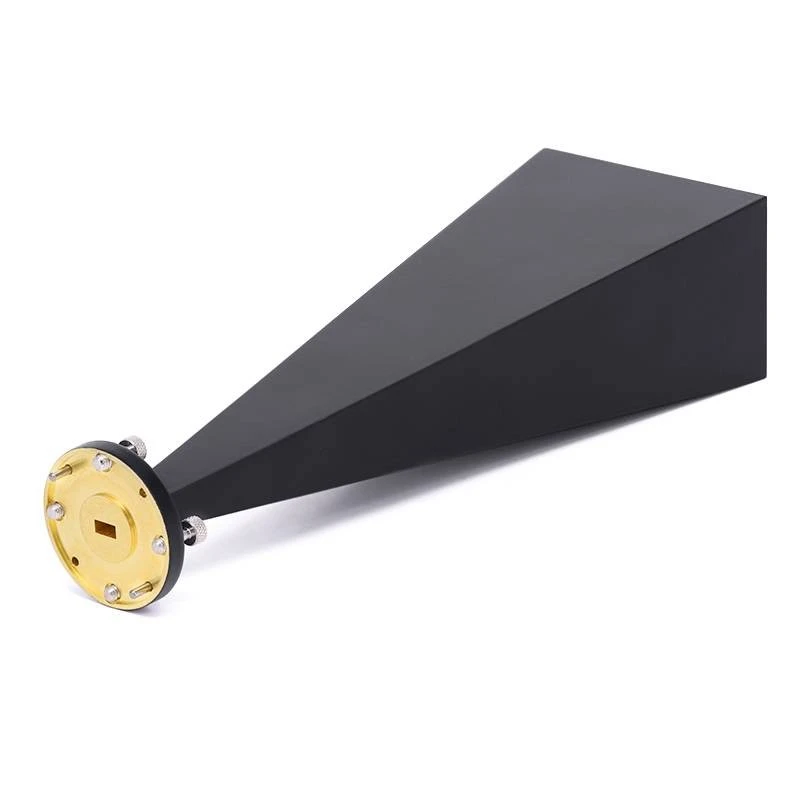

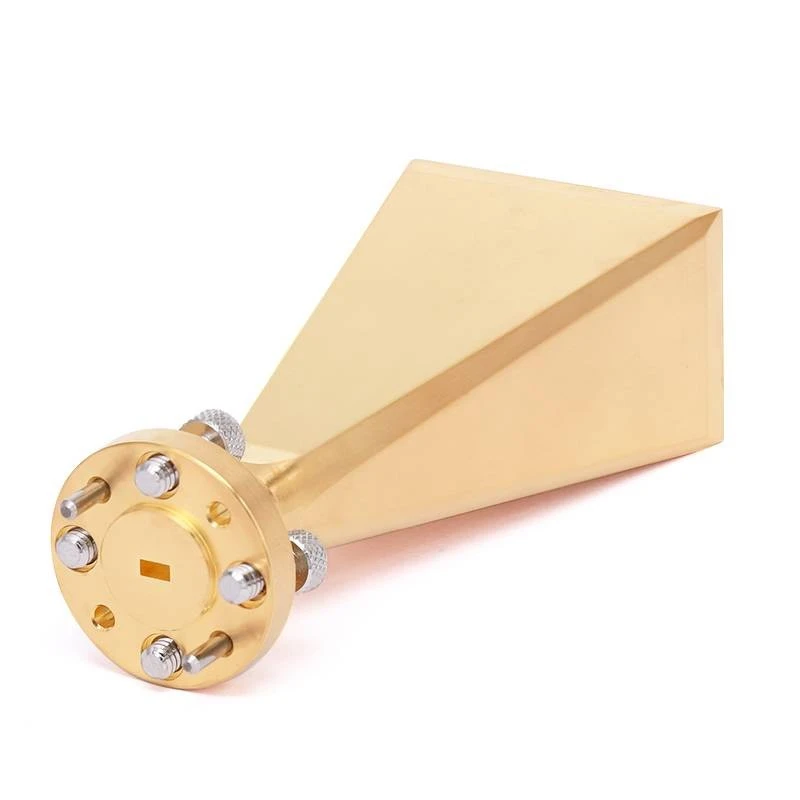

Ako dodávateľ antén ponúkame široký sortiment antén vrátaneLog - periodické antényaKlaksónové antény, vhodné pre rôzne aplikácie a výškové požiadavky. Náš tím odborníkov vám môže pomôcť vybrať správnu anténu a určiť optimálnu výšku na základe vašich konkrétnych potrieb.

Či už potrebujete anténu s vysokým ziskom na komunikáciu na veľké vzdialenosti alebo nízkoprofilovú anténu na šírenie pozemných vĺn, máme riešenia, ktoré splnia vaše požiadavky. Chápeme dôležitosť výšky antény pri dosahovaní optimálneho výkonu a môžeme vám poskytnúť technickú podporu a rady, ktoré potrebujete na správne rozhodnutie.

Záver

Výška antény je kritickým faktorom, ktorý ovplyvňuje jej výkon mnohými spôsobmi. Ovplyvňuje vyžarovací diagram, dosah priamej viditeľnosti, účinnosť šírenia prízemných vĺn a zmiernenie viaccestného úniku. Po dôkladnom zvážení vedeckých princípov a praktických úvah týkajúcich sa výšky antény si môžete vybrať správnu anténu a výšku inštalácie pre vašu konkrétnu aplikáciu.

Ak máte záujem dozvedieť sa viac o našich anténnych produktoch alebo potrebujete pomoc pri výbere optimálnej výšky antény pre váš projekt, neváhajte nás kontaktovať. Náš tím odborníkov je pripravený pomôcť vám nájsť najlepšie riešenia pre vaše komunikačné potreby.

Referencie

• Balanis, CA (2016). Antenna Theory: Analysis and Design (4. vydanie). Wiley.
• Kraus, JD, & Marhefka, RJ (2002). Antény pre všetky aplikácie (3. vydanie). McGraw - Hill.
• Jordan, EC a Balmain, KG (1968). Elektromagnetické vlny a vyžarujúce systémy (2. vydanie). Prentice - Hall.
