Ako zvoliť správne zaťaženie RF?

Pokiaľ ide o svet technológie rádiových frekvencií (RF), výber správneho zaťaženia RF je kritickým rozhodnutím, ktoré môže významne ovplyvniť výkon a spoľahlivosť vašich RF systémov. Ako dôveryhodný dodávateľ RF načítam dodávateľa, chápem zložitosti spojené s týmto výberovým procesom. V tomto blogovom príspevku sa podelím o niektoré kľúčové úvahy, ktoré vám pomôžu urobiť informovanú voľbu.

Pochopenie zaťaženia RF

Predtým, ako sa ponoríte do výberového procesu, je nevyhnutné mať základné pochopenie toho, čo je zaťaženie RF a ich funkcie. Zaťaženie RF sú pasívne zariadenia navrhnuté tak, aby absorbovali RF výkon. Používajú sa v širokej škále aplikácií vrátane testovania, kalibrácie a porovnávania v RF a mikrovlnných systémoch. Primárnym účelom RF zaťaženia je poskytnúť známu impedanciu a rozptýliť RF energiu bez toho, aby ju odrážal späť do systému.

Kľúčové faktory, ktoré je potrebné zvážiť pri výbere zaťaženia RF

Manipulácia s výkonom

Jedným z najdôležitejších faktorov, ktoré je potrebné zvážiť, je kapacita manipulácie s energiou zaťaženia RF. Toto je určené množstvom RF výkonu, že zaťaženie sa môže bezpečne rozptýliť bez prehriatia alebo utrpenia poškodenia. Je dôležité zvoliť zaťaženie s hodnotením napájania, ktoré presahuje maximálnu úroveň výkonu očakávanú vo vašej aplikácii. To zaisťuje, že zaťaženie dokáže zvládnuť prechodné špičky výkonu a poskytuje hranicu bezpečnosti. Napríklad, ak váš systém zvyčajne pracuje pri 100 wattoch, je vhodné vybrať zaťaženie RF s hodnotením napájania najmenej 150 wattov.

Frekvenčný rozsah

Frekvenčný rozsah zaťaženia RF je ďalšou kritickou úvahou. Rôzne aplikácie fungujú pri rôznych frekvenciách a záťaž musí byť schopná poskytnúť konzistentnú impedanciu v celom frekvenčnom rozsahu záujmu. Pri výbere zaťaženia RF sa uistite, že jeho špecifikovaný frekvenčný rozsah sa zhoduje alebo presahuje prevádzkovú frekvenciu vášho systému. Napríklad, ak vaša aplikácia pracuje vo frekvenčnom pásme 2 - 4 GHz, vyberte zaťaženie RF, ktoré je navrhnuté tak, aby v tomto rozsahu optimálne vykonávali optimálne vykonávanie.

Impedancia

Zodpovedanie impedancie je nevyhnutné pre efektívny prenos energie v RF systémoch. Impedancia zaťaženia RF by mala zodpovedať impedancii zdroja a zvyšku systému. Najbežnejšou hodnotou impedancie v RF systémoch je 50 ohmov, ale v konkrétnych aplikáciách sa používajú aj ďalšie hodnoty, ako napríklad 75 ohmov. Nezabudnite vybrať zaťaženie RF s príslušnou hodnotou impedancie pre váš systém. Nesúladná impedancia môže viesť k odrazom signálu, ktoré môžu degradovať výkon systému a spôsobiť poškodenie komponentov.

VSWR (pomer vlny napätia)

VSWR je miera toho, ako dobre zaťaženie RF zodpovedá impedancii systému. Nízka VSWR označuje dobrú impedančnú zhodu, zatiaľ čo vysoký VSWR znamená, že existujú významné odrazy. Pri výbere zaťaženia RF vyhľadajte nízku hodnotu VSWR, zvyčajne nižšiu ako 1,2: 1. Nižšie VSWR zaisťuje efektívnejší prenos energie a znižuje riziko skreslenia signálu.

Typ RF zaťaženia

K dispozícii je niekoľko typov RF zaťaženia, z ktorých každá má vlastné charakteristiky a aplikácie. Niektoré bežné typy zahŕňajú:

• Ukončenie: Jedná sa o jednoduché, jednorazové zaťaženie RF Port používané na ukončenie prenosových vedení a prevenciu odrazov signálu. Sú k dispozícii v rôznych hodnotení energie a hodnotách impedancie.
• Zaťaženie figuríny: Zaťaženie figuríny sa používa na simuláciu zaťaženia reálneho svetového zariadenia počas testovania a kalibrácie. Dokážu zvládnuť vysoké úrovne energie a často sa používajú vo vysoko - výkonových RF systémoch.

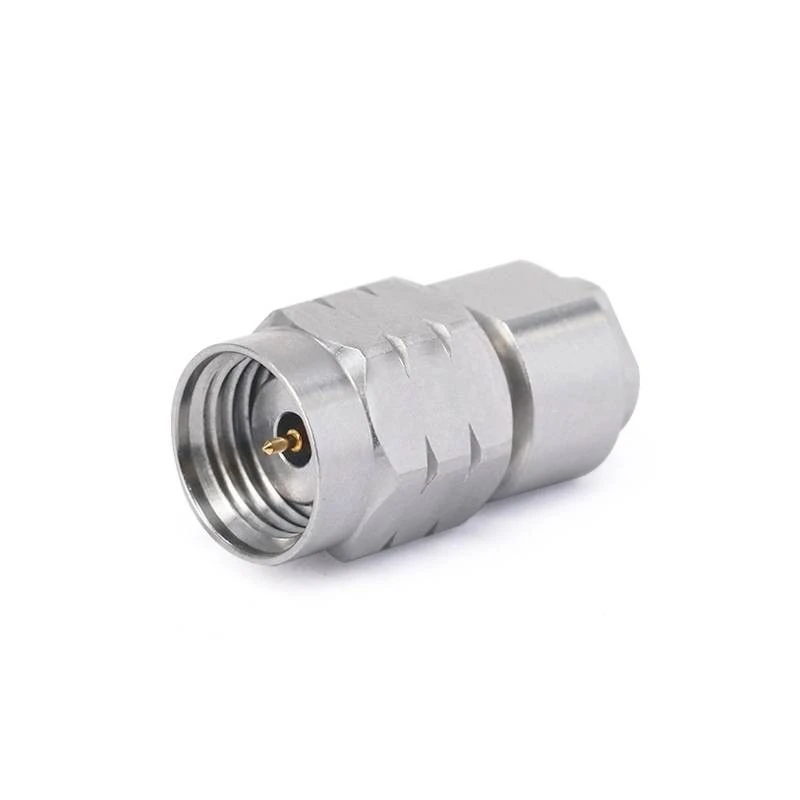

• Zaťaženie konektora: Zaťaženie konektorov sú navrhnuté tak, aby boli priamo pripojené k RF konektorom. Sú vhodné pre rýchle a ľahké testovanie a sú k dispozícii v rôznych typoch konektorov, ako sú SMA, N a BNC.

Stabilita teploty

Výkonnosť zaťaženia RF môže byť ovplyvnená zmenami teploty. Dobré zaťaženie RF by malo mať vynikajúcu teplotnú stabilitu, aby sa zabezpečila konzistentný výkon v širokom rozsahu prevádzkových teplôt. Vyhľadajte záťaže, ktoré sú navrhnuté s materiálmi a stavebnými technikami, ktoré minimalizujú vplyv variácií teploty na impedanciu a manipuláciu s energiou.

Fyzická veľkosť a montáž

Fyzická veľkosť a možnosti montáže RF zaťaženia sú tiež dôležitými úvahami, najmä v aplikáciách obmedzených vesmíru. Vyberte zaťaženie, ktoré je možné ľahko integrovať do vášho systému a má vhodnú montážnu konfiguráciu. Niektoré náklady sú navrhnuté pre stojan - montáž, zatiaľ čo iné sú vhodné pre panel - montáž alebo priame pripojenie k zariadeniu.

Aplikácia - konkrétne úvahy

Výber zaťaženia RF tiež závisí od konkrétnej aplikácie. Tu je niekoľko príkladov:

Laboratórne testovanie

V prostrediach laboratórnych testov sú presnosť a opakovateľnosť rozhodujúca. Vyberte zaťaženie RF s vysokou presnosťou a nízkou VSWR, aby ste zaistili presné výsledky testov. Navyše, zaťaženia so širokým frekvenčným rozsahom a nastaviteľnými hodnoteniami výkonu môžu byť prospešné pre testovanie rôznych RF zariadení.

Telekomunikačné systémy

V telekomunikačných systémoch sú nevyhnutné spoľahlivosť a dlhodobý výkon. Vyberte zaťaženie RF, ktoré sú navrhnuté tak, aby odolali tvrdým prevádzkovým podmienkam telekomunikačných sietí vrátane vysokých úrovní výkonu a variácií teploty.

Radarové systémy

Radarové systémy často vyžadujú vysoké - výkonové zaťaženie RF na zvládnutie veľkého množstva generovanej energie RF. Vyhľadajte záťaže s vysokou kapacitou manipulácie s výkonom a rýchlymi časmi odozvy, aby ste splnili požiadavky radarových aplikácií.

Kvalita a spoľahlivosť

Ako RF načítava dodávateľ, zdôrazňujem dôležitosť kvality a spoľahlivosti. Pri výbere zaťaženia RF je vhodné vybrať výrobky od renomovaného výrobcu s osvedčenými výsledkami. Vysoko kvalitné zaťaženie RF sa vytvárajú pomocou prémiových materiálov a pokročilých výrobných procesov, ktoré zabezpečujú dlhodobý výkon a trvanlivosť. Skontrolujte certifikácie a recenzie zákazníkov, aby ste zistili kvalitu výrobkov.

Cena - Analýza prínosov

Aj keď sú náklady dôležitým faktorom, nemalo by to byť jediný určujúci faktor pri výbere zaťaženia RF. Zvážte celkový pomer nákladov a prínosov vyhodnotením výkonnosti, spoľahlivosti a vlastností zaťaženia. O niečo drahšie zaťaženie s lepším výkonom a spoľahlivosťou vám môže ušetriť peniaze z dlhodobého hľadiska znížením potreby častých výmen a minimalizovaním prestoje systému.

Záver

Výber správneho zaťaženia RF je zložitá, ale nevyhnutná úloha na zabezpečenie optimálneho výkonu vašich RF systémov. Zvažovaním faktorov, ako sú kapacita manipulácie s energiou, frekvenčný rozsah, impedancia, VSWR, typ zaťaženia, teplotná stabilita, fyzická veľkosť a aplikácia - konkrétne požiadavky, môžete urobiť informované rozhodnutie. Ako dôveryhodný dodávateľ RF načítam dodávateľa, som odhodlaný poskytovať vysoké kvalitné RF zaťaženie, ktoré vyhovujú rôznym potrebám našich zákazníkov.

Ak máte akékoľvek otázky alebo potrebujete pomoc pri výbere správneho zaťaženia RF pre vašu žiadosť, neváhajte nás kontaktovať. Náš tím odborníkov je pripravený pomôcť vám nájsť perfektné riešenie pre váš systém RF. Tešíme sa na príležitosť spolupracovať s vami a podporovať vaše projekty RF.

Odkazy

• Pozar, DM (2011). Mikrovlnné inžinierstvo (4. vydanie). Wiley.
• Collin, Re (2001). Základy pre mikrovlnné inžinierstvo (2. vydanie). Wiley.
