Ako kompenzovať teplotné účinky v RF zosilňovačoch?

Hej! Ako dodávateľ RF zosilňovačov som videl z prvej ruky, ako môže teplota hodiť kľúč do diel týchto rozhodujúcich komponentov. Zosilňovače RF sú nezasiahnutí hrdinovia bezdrôtového sveta, ktoré zvyšujú signály, aby sa zabezpečila jasná komunikácia a efektívny prenos údajov. Ale keď sa teplota začne kolísať, môže sa pokaziť s ich výkonom veľkým časom. Takže v tomto blogu sa podelím o niekoľko tipov, ako kompenzovať teplotné efekty v RF zosilňovačoch.

Pochopenie vplyvu teploty na RF zosilňovače

Predtým, ako sa ponoríme do riešení, poďme sa rýchlo pozrieť, prečo je teplota takým problémom pre RF zosilňovače. Vidíte, RF zosilňovače sú tvorené polovodičovými zariadeniami, ako sú tranzistory, ktoré sú vysoko citlivé na zmeny teploty. Keď sa teplota zvýši, môžu sa zmeniť elektrické vlastnosti týchto polovodičov, čo vedie k zníženiu zisku, zvýšeniu hluku a dokonca aj skresleniu zosilneného signálu.

Na druhej strane, keď teplota klesne, môže výkon zosilňovača zasiahnuť. Zisk sa môže zvýšiť, čo spôsobí, že zosilňovač nasýti a skreslí signál. A v extrémnom prechladnutí môžu polovodičové zariadenia prestať pracovať úplne úplne.

Ako vidíte, teplota môže mať významný vplyv na výkon RF zosilňovačov. Preto je také dôležité nájsť spôsoby, ako tieto účinky kompenzovať a zabezpečiť, aby vaše zosilňovače fungovali v najlepšom prípade bez ohľadu na teplotu.

Metódy kompenzácie teplotných účinkov

Zaujatosť

Jedným z najbežnejších spôsobov, ako kompenzovať teplotné účinky v RF zosilňovačoch, sú techniky zaujatosti. Predpísanie je proces použitia jednosmerného napätia alebo prúdu na zosilňovač na nastavenie jeho prevádzkového bodu. Úpravou predpätia alebo prúdu môžete pôsobiť proti zmenám v elektrických vlastnostiach polovodičových zariadení spôsobených kolísaním teploty.

Napríklad v zosilňovači spoločného emitora môžete na udržanie konštantného zberateľského prúdu v širokom teplotnom rozsahu použiť obvod s predpätím kompenzovaným teplotou. To môže pomôcť stabilizovať zisk zosilňovača a znížiť účinky teploty na jej výkon.

Tepelné riadenie

Ďalšou dôležitou metódou kompenzácie teplotných účinkov je tepelné riadenie. Zahŕňa to použitie techník na reguláciu teploty zosilňovača a udržanie ju v bezpečnom prevádzkovom rozsahu. Existuje niekoľko spôsobov, ako to urobiť, vrátane:

• Horúčavy:Chladne drezy sú pasívne chladiace zariadenia, ktoré sú navrhnuté tak, aby rozptýlili teplo od zosilňovača. Pracujú zvyšovaním povrchovej plochy zosilňovača, čo jej umožňuje efektívnejšie prenášať teplo do okolitého prostredia.
• Ventilátory a chladiace systémy:V niektorých prípadoch možno budete musieť použiť aktívne chladiace systémy, ako napríklad ventilátory alebo chladenie tekutiny, na udržanie teploty zosilňovača pod kontrolou. Tieto systémy môžu zabezpečiť účinnejšie chladenie ako samotné chladiče, najmä vo vysoko výkonných aplikáciách.
• Tepelná izolácia:Tepelná izolácia zahŕňa oddelenie zosilňovača od iných komponentov generujúcich tepla v systéme. To môže pomôcť znížiť množstvo tepla, ktoré sa prenáša do zosilňovača, a udržanie jeho teploty v bezpečnom rozsahu.

Kompenzované komponenty

Okrem zaujatých techník a tepelného riadenia môžete vo svojich RF zosilňovačoch použiť aj kompenzované komponenty. Tieto komponenty sú navrhnuté tak, aby mali elektrické vlastnosti, ktoré sa menia spôsobom, ktorý kompenzuje účinky teploty.

Napríklad môžete použiť rezistory alebo kondenzátory kompenzované teplotou v obvode zosilňovača. Tieto komponenty môžu pomôcť udržať konštantný zisk a znížiť účinky teploty na výkon zosilňovača.

Spätná väzba

Slučky spätnej väzby sú ďalším efektívnym spôsobom, ako kompenzovať teplotné účinky v RF zosilňovačoch. Spätná väzba je obvod, ktorý na riadenie vstupného signálu používa časť výstupného signálu. Úpravou signálu spätnej väzby môžete pôsobiť proti zmenám vo výkone zosilňovača spôsobené kolísaním teploty.

Napríklad v zápornom zosilňovači spätnej väzby sa výstupný signál privádza späť do vstupu s fázovým posunom o 180 stupňov. To pomáha znižovať zisk zosilňovača a stabilizovať jeho výkon v širokom teplotnom rozmedzí.

Výber správnej metódy kompenzácie

Pokiaľ ide o kompenzáciu teplotných účinkov v RF zosilňovačoch, neexistuje jednotlivý roztok. Najlepšia metóda pre vás bude závisieť od rôznych faktorov vrátane typu zosilňovača, rozsahu prevádzkovej teploty a konkrétnych požiadaviek vašej aplikácie.

Pri výbere metódy kompenzácie je potrebné zvážiť niekoľko vecí:

• Cena:Niektoré metódy kompenzácie, napríklad použitie komponentov kompenzovaných teplotou, môžu byť drahšie ako iné. Budete musieť zvážiť náklady na metódu kompenzácie v porovnaní s výhodami, ktoré poskytuje.
• Zložitosť:Niektoré metódy kompenzácie, napríklad používanie slučiek spätnej väzby, môžu byť zložitejšie ako iné. Pri výbere metódy kompenzácie budete musieť zvážiť svoje technické odborné znalosti a zdroje, ktoré máte k dispozícii.
• Požiadavky na výkon:Pri určovaní metódy najlepšej kompenzácie budú hrať úlohu aj výkonnostné požiadavky vašej aplikácie. Napríklad, ak potrebujete vysokohorský zosilňovač s nízkym hlukom, možno budete musieť použiť sofistikovanejšiu metódu kompenzácie.

Záver

Kompenzácia teplotných účinkov v RF zosilňovačoch je nevyhnutná na zabezpečenie ich spoľahlivého výkonu v širokej škále aplikácií. Použitím techník zaujatosti, tepelného riadenia, kompenzovaných kompenzovaných kompenzovaných teploty a slučiek spätnej väzby môžete pôsobiť proti zmenám v elektrických vlastnostiach polovodičových zariadení spôsobených kolísaním teploty a udržiavať svoje zosilňovače v prevádzke v najlepšom prípade.

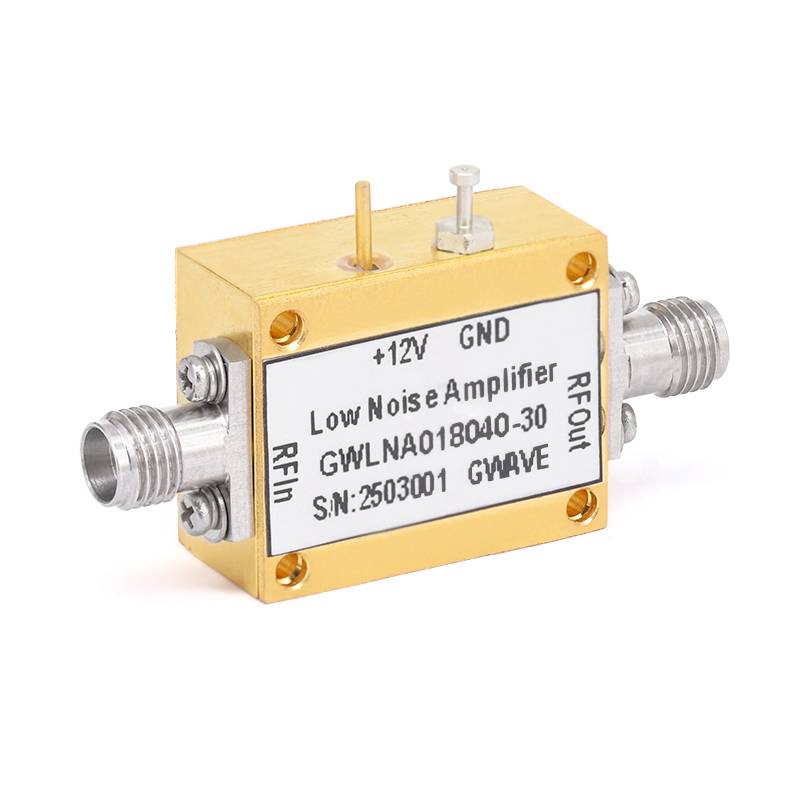

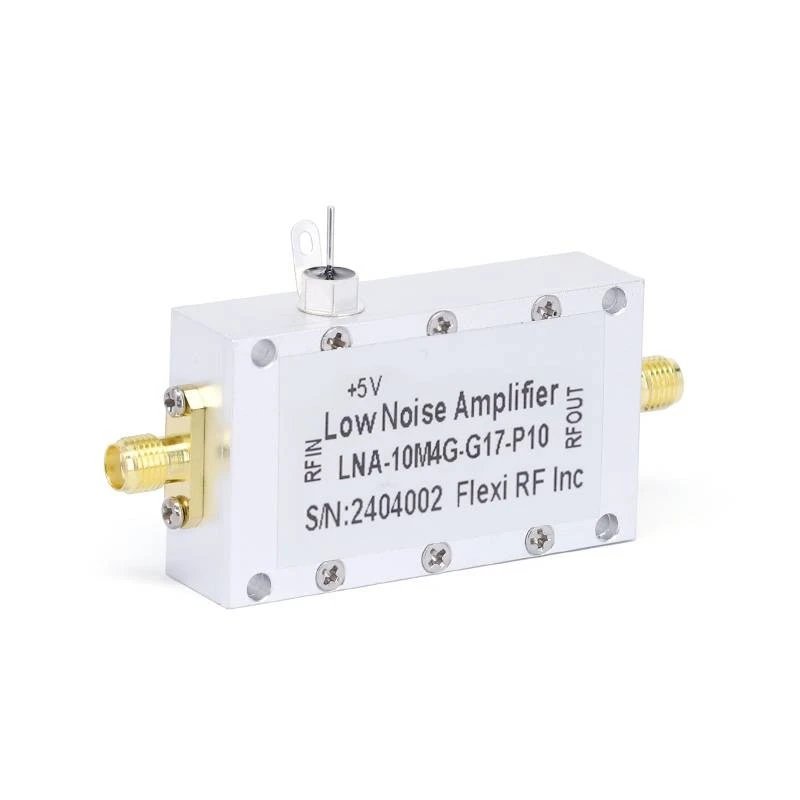

Ak ste na trhu pre RF zosilňovače, ktoré sú navrhnuté tak, aby fungovali dobre v širokom rozsahu teploty, nezabudnite sa pozrieť na nášZosilňovače s nízkym hlukom. Naše zosilňovače sú postavené pomocou najnovších technológií a sú navrhnuté tak, aby poskytovali vynikajúci výkon a spoľahlivosť, bez ohľadu na teplotu.

Ak máte akékoľvek otázky alebo by ste chceli diskutovať o svojich konkrétnych požiadavkách, neváhajte a kontaktujte sa. Radi vám pomôžeme nájsť správne RF zosilňovače pre vašu žiadosť a poskytnúť vám podporu, ktorú potrebujete na zabezpečenie ich úspešnej prevádzky.
