Ako zabezpečiť stabilitu RF zosilňovača?

Yo, kolegovia RF nadšencov! Ako dodávateľ RF zosilňovačov som videl z prvej ruky, aké dôležité je udržať týchto zlých chlapcov stabilných. V tomto blogu sa podelím o niekoľko tipov, ako zabezpečiť stabilitu RF zosilňovača.

Začnime so základmi. Čo presne je stabilita v RF zosilňovači? Jednoducho povedané, stabilný zosilňovač je taký, ktorý za normálnych prevádzkových podmienok osciluje alebo nemiluje seno. Oscilácie môžu pokaziť signál, spôsobiť rušenie a dokonca poškodiť samotný zosilňovač. Určite sa tomu chceme vyhnúť.

1. Správny výber komponentov

Prvým krokom pri zabezpečení stability zosilňovača je výber správnych komponentov. To zahŕňa tranzistory, rezistory, kondenzátory a induktory. Každá komponent zohráva dôležitú úlohu pri výkone zosilňovača a použitie nízkej kvality alebo nezhody môže viesť k nestabilite.

V prípade tranzistorov sa musíme pozrieť na parametre, ako je zisk, postava hluku a manipulácia s energiou. Tranzistor s príliš vysokým ziskom môže spôsobiť, že zosilňovač je náchylný k osciláciám. Na druhej strane tranzistor s nízkym ziskom nemusí poskytnúť dostatočný zosilnenie. Musíme tiež zvážiť frekvenčný rozsah tranzistora. Mal by byť vhodný pre prevádzkovú frekvenciu nášho zosilňovača.

Odpory, kondenzátory a induktory sa používajú na zaujatosť, spojenie a porovnávanie. Napríklad protipísanie rezistorov nastavilo prevádzkový bod DC tranzistora. Ak tieto odpory nie sú správne vybrané, tranzistor nemusí fungovať v požadovanej oblasti, čo vedie k nestabilite. Kondenzátory a induktory sa používajú na porovnávanie impedancie. Dobrá impedančná zhoda medzi zosilňovačom a zaťažením pomáha efektívne prenášať výkonnosť a znižuje šance na odrazy, ktoré môžu spôsobiť oscilácie.

2. Zodpovedanie vstupu a výstupu

Zhoda impedancie je veľmi dôležitá pre stabilitu zosilňovača. Ak sú vstupné a výstupné impedancie zosilňovača priradené k zdroju a impedanciám zaťaženia, môžeme minimalizovať odrazy. Odrazy môžu spôsobiť stojace vlny v zosilňovači, čo môže viesť k osciláciám.

Môžeme použiť rôzne techniky na porovnávanie impedancie, napríklad používanie porovnávacích sietí. Tieto siete môžu byť tvorené kondenzátormi a induktormi. Napríklad jednoduchá sieť L - sa dá použiť na zladenie impedancie zaťaženia na výstupnú impedanciu zosilňovača. Existujú tiež zložitejšie porovnávacie siete, ako sú Pi - Network a T - Network, ktoré môžu poskytnúť lepšie zladenie v širšom frekvenčnom rozsahu.

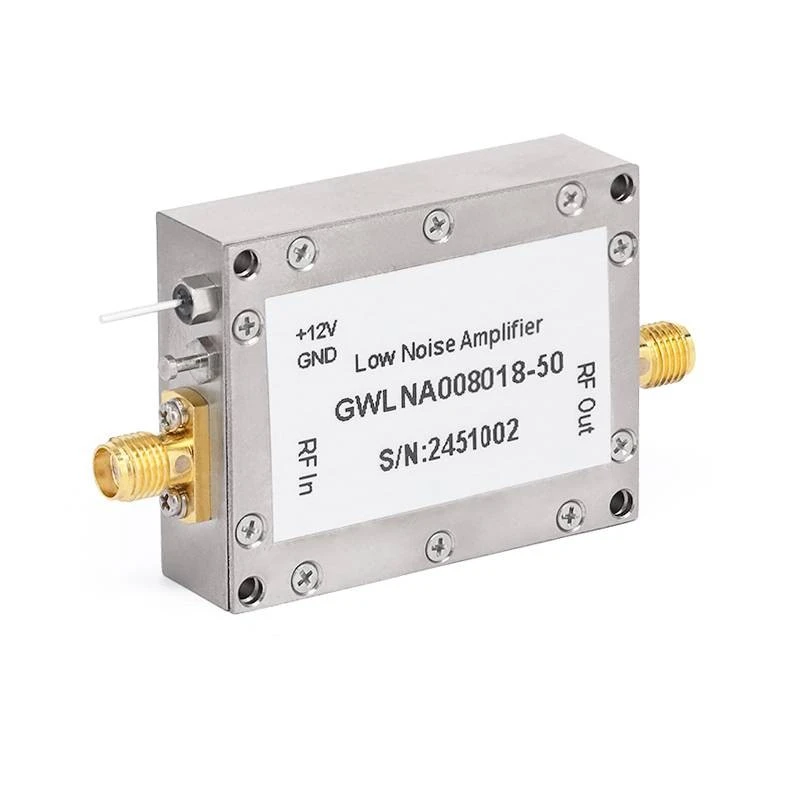

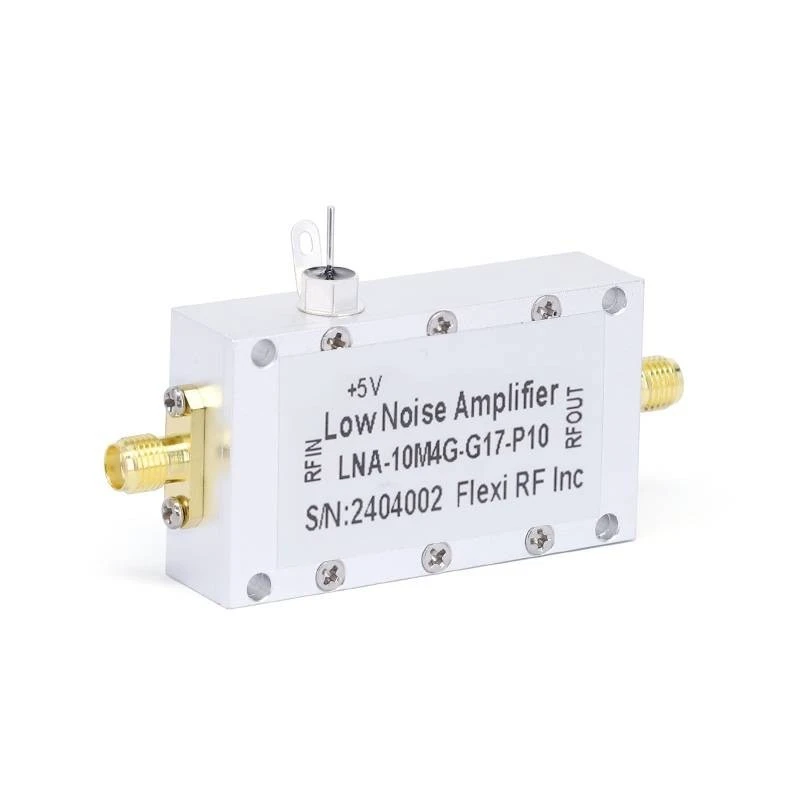

V našej spoločnosti ponúkame celý rad RF zosilňovačov s vynikajúcim vstupom a výstupným porovnávaním. Pozrite sa na našeZosilňovače s nízkym hlukom 220 GHz,Zosilňovače s nízkym hlukom 90 GHzaZosilňovače s nízkym hlukom 18 GHz. Tieto zosilňovače sú navrhnuté so správnymi zodpovedajúcimi sieťami, aby sa zabezpečila stabilná prevádzka.

3. Predpätie obvodov

Predpísanie je ďalším kľúčovým faktorom stability zosilňovača. Obvod s predpätím nastavuje prevádzkový bod DC tranzistora. Stabilný obvod zaujatosti zaisťuje, že tranzistor pracuje v lineárnej oblasti, kde môže poskytnúť konzistentnú amplifikáciu.

Existujú rôzne typy zaujatých obvodov, ako napríklad fixné - zaujatosť, sebaprôb a predpätie deliča. Predpätie napätia - DETIDER je jedným z najbežnejšie používaných obvodov zaujatosti, pretože poskytuje dobrú stabilitu v širokom spektre prevádzkových podmienok. Používa dva odpory na rozdelenie napájacieho napätia a nastavenie základného napätia tranzistora.

Pri navrhovaní obvodu zaujatosti musíme zvážiť faktory, ako sú zmeny teploty. Tranzistory sú citlivé na teplotu a ich charakteristiky sa môžu meniť s teplotou. Dobrý obvod na ovplyvňovanie by mal byť schopný kompenzovať tieto zmeny teploty a udržať prevádzkový bod stabilný.

4. Rozloženie PCB

Rozloženie dosky s tlačenými obvodmi (PCB) môže mať veľký vplyv na stabilitu zosilňovača. Zle navrhnuté usporiadanie PCB môže zaviesť nechcené parazitické kapacity a indukcie, ktoré môžu spôsobiť oscilácie.

Pri navrhovaní rozloženia PCB musíme venovať pozornosť nasledujúcim bodom:

• Umiestňovanie komponentov: Umiestnite komponenty blízko k sebe, aby sa minimalizovala dĺžka prepojených stôp. Dlhé stopy môžu pôsobiť ako antény a vyžarovať elektromagnetickú energiu, ktorá môže spôsobiť rušenie a nestabilitu.
• Uzemnenie: Správna schéma uzemnenia je nevyhnutná. Mali by sme použiť jednorazovú pôdu alebo konfiguráciu zeme, aby sme zabránili pozemným slučkám. Pozemné slučky môžu v zosilňovacom zosilňovač zaviesť hluk a spôsobiť nestabilitu.
• Oddelenie napájania: Používajte oddeľovacie kondenzátory v blízkosti kolíkov napájania komponentov. Tieto kondenzátory pomáhajú odfiltrovať vysoký frekvenčný hluk zo zdroja napájania a zabrániť mu v ovplyvňovaní výkonu zosilňovača.

5. Spätná väzba

Spätná väzba sa môže použiť na zlepšenie stability zosilňovača. Existujú dva typy spätnej väzby: pozitívna spätná väzba a negatívna spätná väzba. Pozitívna spätná väzba môže zvýšiť zisk zosilňovača, ale môže tiež urobiť zosilňovač nestabilný. Negatívna spätná väzba na druhej strane môže znížiť zisk, ale zlepšiť stabilitu, linearita a šírku pásma zosilňovača.

Na reguláciu zisku zosilňovača môžeme použiť negatívnu spätnú väzbu a znížiť účinky variácií parametrov. Napríklad môžeme použiť rezistor v ceste spätnej väzby na nastavenie zisku zosilňovača. Úpravou hodnoty tohto odporu môžeme kontrolovať množstvo zápornej spätnej väzby a teda zisk zosilňovača.

6. Termálne riadenie

Teplo môže mať významný vplyv na stabilitu zosilňovača. Keď sa teplota zosilňovača zvyšuje, môžu sa zmeniť charakteristiky komponentov, čo môže viesť k nestabilite.

Potrebujeme zabezpečiť správne tepelné riadenie zosilňovača. To sa dá dosiahnuť použitím chladičov, ventilátorov alebo iných chladiacich zariadení. Chladne drezy sa používajú na rozptyl tepla generovaného komponentmi. Zvyšujú plochu povrchu komponentu, čo jej umožňuje efektívnejšie prenášať teplo do okolitého prostredia. Fanúšikovia sa môžu použiť na zvýšenie prúdenia vzduchu nad chladičom, čím sa ďalej zlepšuje účinnosť chladenia.

7. Testovanie a monitorovanie

Akonáhle je zosilňovač navrhnutý a postavený, musíme otestovať a monitorovať jeho výkon. Na meranie zisku, frekvenčnú reakciu a stabilitu zosilňovača môžeme použiť rôzne testovacie zariadenia, ako sú analyzátory spektra, analyzátory sieťov a osciloskopy.

Počas procesu testovania môžeme hľadať príznaky nestability, ako sú oscilácie alebo abnormálne frekvenčné reakcie. Ak zistíme akékoľvek problémy, môžeme upraviť návrh alebo komponenty zosilňovača, aby sme zlepšili jeho stabilitu.

Potrebujeme tiež monitorovať výkon zosilňovača v priebehu času. Faktory prostredia, ako je teplota a vlhkosť, sa môžu zmeniť a tieto zmeny môžu ovplyvniť stabilitu zosilňovača. Monitorovaním výkonu zosilňovača môžeme včas zistiť akékoľvek zmeny a podniknúť nápravné opatrenia.

Záverom je, že zabezpečenie stability RF zosilňovača vyžaduje kombináciu správneho výberu komponentov, porovnávania impedancie, zaujatosti, usporiadania PCB, spätnej väzby, tepelného riadenia a testovania. V našej spoločnosti berieme všetky tieto faktory do úvahy pri navrhovaní a výrobe našich RF zosilňovačov. Zaviazali sme sa poskytovať vysoko kvalitné a stabilné RF zosilňovače našim zákazníkom.

Ak máte záujem o nákup RF zosilňovačov alebo máte akékoľvek otázky týkajúce sa stability zosilňovača, neváhajte nás osloviť. Sme tu, aby sme vám pomohli nájsť najlepšie riešenie pre vaše potreby.

Odkazy

• Gonzalez, Guillermo. Zosilňovače mikrovlnných tranzistorov: analýza a návrh. Prentice Hall, 1997.
• Pozar, David M. Mikrovlnné inžinierstvo. Wiley, 2011.
