Ako zosúladiť výstupnú impedanciu RF zosilňovača?

Ahoj! Ako dodávateľ RF zosilňovačov som v poslednej dobe dostával kopu otázok, ako zosúladiť výstupnú impedanciu RF zosilňovača. Je to zásadná téma a rád sa s vami podelím o niekoľko postrehov.

Najprv si povedzme, prečo je impedančné prispôsobenie taký veľký problém. Vo svete RF zosilňovačov je impedančné prispôsobenie ako hľadanie dokonalého tanečného partnera. Keď sa výstupná impedancia zosilňovača zhoduje s impedanciou záťaže (zariadenia, ku ktorému je pripojený), zaisťuje maximálny prenos výkonu. To znamená, že zo svojho zosilňovača vyťažíte maximum a znížite odrazy signálu. Odrazy signálu môžu spôsobiť najrôznejšie bolesti hlavy, ako je znížená účinnosť, zvýšený šum a dokonca poškodenie vášho zosilňovača.

Ako teda idete o prispôsobenie výstupnej impedancie RF zosilňovača? Existuje niekoľko rôznych metód a ja vás prevediem niektorými z najbežnejších.

1. Použitie zodpovedajúcej siete

Jedným z najpopulárnejších spôsobov porovnávania impedancie je použitie zodpovedajúcej siete. Prispôsobovacia sieť je obvod, ktorý je navrhnutý tak, aby transformoval impedanciu zosilňovača tak, aby zodpovedala impedancii záťaže. Existuje niekoľko typov zodpovedajúcich sietí, ale dva z najbežnejších sú L-sieť a Pi-sieť.

L-sieť je jednoduchý a efektívny spôsob, ako prispôsobiť impedanciu. Pozostáva z dvoch reaktívnych komponentov (buď induktorov alebo kondenzátorov) usporiadaných do tvaru L. Hodnoty týchto komponentov sú vypočítané na základe vstupných a výstupných impedancií, ktoré sa snažíte porovnať. Napríklad, ak má váš zosilňovač výstupnú impedanciu 50 ohmov a vaša záťaž má impedanciu 25 ohmov, L-sieť môže byť navrhnutá tak, aby transformovala impedanciu 50 ohmov na 25 ohmov.

Sieť Pi je o niečo zložitejšia ako sieť L, ale ponúka väčšiu flexibilitu. Skladá sa z troch reaktívnych zložiek usporiadaných do tvaru Pi. Pi-sieť môže byť použitá na prispôsobenie sa širšiemu rozsahu impedancií a môže tiež poskytnúť určité možnosti filtrovania.

Pri navrhovaní zodpovedajúcej siete je dôležité používať vysokokvalitné komponenty. Komponenty nízkej kvality môžu spôsobiť straty a ovplyvniť výkon vašej zodpovedajúcej siete. Môžete nájsť niekoľko skvelých RF komponentov od spoľahlivých dodávateľov, ktoré môžu skutočne zmeniť výkon vášho zosilňovača.

2. Ladenie zosilňovača

Ďalším spôsobom, ako prispôsobiť výstupnú impedanciu, je ladenie samotného zosilňovača. Niektoré RF zosilňovače majú nastaviteľné komponenty, ktoré umožňujú jemné doladenie výstupnej impedancie. Môže to byť skvelá voľba, ak potrebujete vykonať malé úpravy impedancie, aby ste dosiahli lepšiu zhodu.

Napríklad niektoré zosilňovače majú nastaviteľné nastavenie predpätia, ktoré môže ovplyvniť výstupnú impedanciu. Úpravou predpätia môžete zmeniť pracovný bod zosilňovača a potenciálne zlepšiť impedančnú zhodu. Pri ladení zosilňovača je však dôležité byť opatrný, pretože nesprávne nastavenie môže spôsobiť, že zosilňovač bude fungovať mimo jeho špecifikácií a môže dôjsť k jeho poškodeniu.

3. Pomocou transformátora

Na prispôsobenie impedancie možno použiť aj transformátory. Transformátor funguje tak, že mení úrovne napätia a prúdu medzi dvoma obvodmi, čo môže efektívne meniť impedanciu. Na zníženie impedancie výstupu zosilňovača tak, aby zodpovedal zaťaženiu s nižšou impedanciou, možno použiť napríklad znižovací transformátor.

Transformátory majú oproti iným metódam párovania určité výhody. Môžu poskytnúť izoláciu medzi zosilňovačom a záťažou, čo môže byť užitočné v niektorých aplikáciách. Majú tiež širokú šírku pásma, čo znamená, že môžu dobre fungovať v celom rozsahu frekvencií. Transformátory však môžu byť objemné a drahé, najmä pre aplikácie s vysokým výkonom.

4. Výber správneho zosilňovača

Jedným z najjednoduchších spôsobov, ako zabezpečiť dobré impedančné prispôsobenie, je vybrať si zosilňovač, ktorý už má výstupnú impedanciu blízku impedancii vašej záťaže. V našej spoločnosti ponúkame širokú škálu RF zosilňovačov s rôznymi výstupnými impedanciami, aby vyhovovali rôznym aplikáciám.

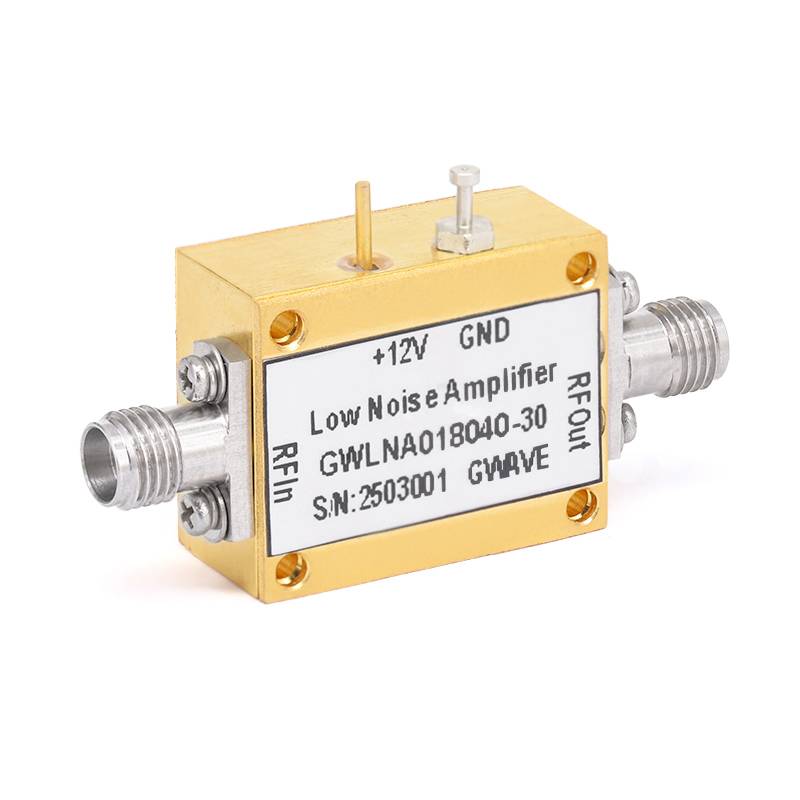

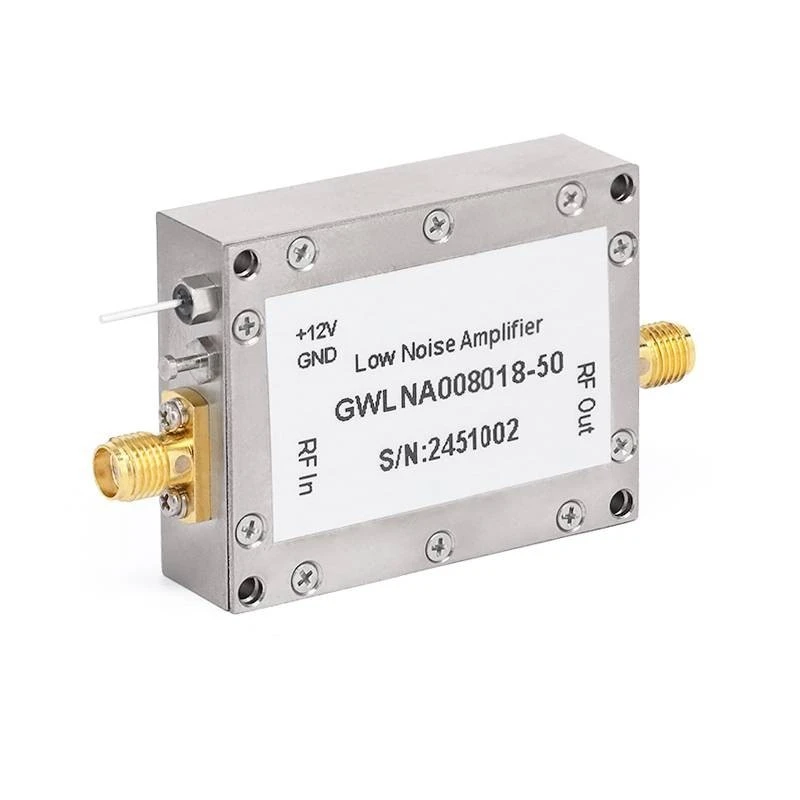

Ak napríklad pracujete na projekte, ktorý vyžaduje nízkošumový zosilňovač s výstupnou impedanciou 50 ohmov, máme niekoľko skvelých možností. Pozrite si naše40GHz nízkošumové zosilňovače,18GHz nízkošumové zosilňovače, a50GHz nízkošumové zosilňovače. Tieto zosilňovače sú navrhnuté tak, aby poskytovali vynikajúci výkon a sú k dispozícii s rôznymi výstupnými impedanciami, aby vyhovovali vašim potrebám.

Testovanie a overovanie

Po implementácii metódy, ktorá zodpovedá výstupnej impedancii, je dôležité otestovať a overiť výsledky. Na meranie impedancie a koeficientu odrazu zosilňovača a záťaže môžete použiť sieťový analyzátor. Koeficient odrazu je mierou toho, koľko signálu sa odráža späť od záťaže. Nízky koeficient odrazu naznačuje dobrú zhodu impedancie.

Ak zistíte, že impedančná zhoda nie je taká dobrá, ako by ste chceli, možno budete musieť vykonať nejaké úpravy v nastaveniach zodpovedajúcej siete alebo zosilňovača. Môže to trvať trochu pokusov a omylov, aby ste dosiahli dokonalú zhodu, ale stojí za to vynaložiť úsilie na zabezpečenie optimálneho výkonu vášho RF systému.

Záver

Prispôsobenie výstupnej impedancie RF zosilňovača je dôležitým krokom k zaisteniu výkonu a účinnosti vášho RF systému. Či už sa rozhodnete použiť zodpovedajúcu sieť, vyladiť zosilňovač, použiť transformátor alebo vybrať správny zosilňovač od začiatku, existuje niekoľko metód, ktoré vám pomôžu dosiahnuť dobrú impedančnú zhodu.

Ak máte stále problémy s impedančným prispôsobením alebo ak hľadáte ten správny RF zosilňovač pre váš projekt, neváhajte nás osloviť. Sme tu, aby sme vám pomohli nájsť najlepšie riešenia pre vaše RF potreby. Či už ste nadšenec pracujúci na malom projekte alebo profesionál v tomto odvetví, máme odborné znalosti a produkty, ktoré vám pomôžu. Neváhajte nás preto kontaktovať pre viac informácií a začať diskusiu o požiadavkách na váš RF zosilňovač.

Referencie

• Požár, DM (2011). Mikrovlnné inžinierstvo. Wiley.
• Collin, RE (2001). Základy mikrovlnného inžinierstva. McGraw-Hill.
