Ako otestovať výkon RF cirkulátorov?

Testovanie výkonnosti RF cirkulátorov je zásadným krokom pri zabezpečovaní ich kvality a spoľahlivosti, najmä pre dodávateľa, ako sme my. RF cirkulátory sú pasívne tri - alebo štyri portové zariadenia, ktoré umožňujú, aby RF signály prúdili v konkrétnom smere, zvyčajne cyklickým spôsobom. V tomto blogu preskúmame rôzne metódy a úvahy na testovanie výkonnosti RF obehov.

Pochopenie základov RF obehov

Predtým, ako sa ponoríte do testovacích metód, je dôležité jasne pochopiť, čo sú RF cirkulátory a ako fungujú. RF cirkulátory sú navrhnuté tak, aby izolovali rôzne časti RF systému, predchádzali odrazom a zabezpečili efektívny tok signálu. Bežne sa používajú v aplikáciách, ako sú radarové systémy, bezdrôtové komunikačné siete a mikrovlnné testovacie zariadenia.

Základný princíp RF cirkulátora je založený na interakcii medzi magnetickým poľom a RF signálom. Keď RF signál vstupuje do jedného portu cirkulátora, je nasmerovaný na ďalší port v preddefinovanej sekvencii. Vďaka tejto vlastnosti sú obehové obežníky užitočné na oddelenie cestovných a prijímania cestovných rýb v RF systémoch.

Kľúčové parametre výkonu

Pri hodnotení RF Cirkulátora je potrebné testovať niekoľko kľúčových parametrov výkonnosti. Tieto parametre zahŕňajú stratu vloženia, izoláciu, stratu návratnosti a fázový posun.

1. Strata vloženia
   Strata vloženia je množstvo energie, ktoré sa stratí, keď RF signál prechádza cez obeh. Zvyčajne sa meria v decibeloch (DB). Je žiaduca nízka strata vloženia, pretože naznačuje, že obehový cirkulátor je účinný pri vysielaní RF signálu. Na meranie straty vloženia sa na odoslanie známeho RF signálu do jedného portu cirkulátora používa generátor signálu a na meranie napájania na výstupnom porte sa používa merač energie. Rozdiel medzi vstupným výkonom a výstupným výkonom je strata vloženia.

2. Izolácia
   Izolácia je miera toho, ako dobre obežník oddeľuje signály medzi rôznymi portami. Meria sa tiež v DB. Vysoká izolácia je dôležitá na zabránenie rušenia medzi rôznymi časťami systému RF. Na meranie izolácie sa signál aplikuje na jeden port a meria sa výkon v susednom porte. Pomer vstupného výkonu k napájaniu na netodeciovom porte poskytuje hodnotu izolácie.

3. Výnosová strata
   Strata návratnosti je miera množstva energie, ktorá sa odráža späť od obehu. Je to náznak toho, ako dobre je obehový cirkulátor zodpovedný za impedanciu pripojeného RF systému. Je žiaduca vysoká strata návratnosti, pretože to znamená, že sa odráža menej energie. Strata návratnosti je možné merať pomocou sieťového analyzátora, ktorý vysiela do obehu Swet RF signál a meria odrazený signál.

4. Fázový posun
   Fázový posun je zmena vo fáze RF signálu, keď prechádza cez obeh. Je to dôležité v aplikáciách, kde je potrebné kontrolovať fázu signálu, napríklad vo fázových anténach poľa. Fázový posun sa môže merať pomocou analyzátora vektorovej siete, ktorý môže merať veľkosť aj fázu RF signálu.



Skúšobné zariadenie

Na testovanie výkonu RF cirkulátorov je potrebných niekoľko typov zariadení. Patria sem generátory signálu, merače výkonu, sieťové analyzátory a analyzátory spektra.

1. Generátor signálu
   Generátory signálu sa používajú na generovanie RF signálov so špecifickými frekvenciami, amplitúdami a formátmi modulácie. Sú nevyhnutné na testovanie straty vloženia a izolácie RF obehov. Dobrý generátor signálu by mal mať široký frekvenčný rozsah, vysoko výstupnú stabilitu výkonu a nízkofázový šum.

2. Mocenské merače
   Meračy energie sa používajú na meranie výkonu RF signálu. Používajú sa v spojení s generátormi signálu na meranie straty a izolácie vloženia. Merač energie by mal mať vysokú presnosť a široký dynamický rozsah.

3. Analyzátory siete
   Sieťové analyzátory sú najuniverzálnejším testovacím zariadením pre RF cirkulátory. Môžu zmerať stratu vloženia, izoláciu, stratu návratnosti a fázový posun súčasne. Sieťový analyzátor vysiela do obehového signálu zametaný RF signál a meria prenášané a odrazené signály pri rôznych frekvenciách. Môže tiež zobraziť výsledky v rôznych formátoch, ako sú grafy Smith a grafy frekvenčnej odozvy.

4. Analyzátory spektra
   Analyzátory spektra sa používajú na analýzu frekvenčného spektra RF signálu. Môžu sa použiť na detekciu akýchkoľvek nechcených signálov alebo harmonických generovaných obehovým cirkulátorom. Analyzátor spektra môže zobrazovať výkon signálu ako funkciu frekvencie, čo umožňuje ľahkú identifikáciu akýchkoľvek problémov súvisiacich s frekvenciou.

Testovacie postupy

Testovanie RF cirkulátorov zvyčajne zahŕňa nasledujúce kroky:

1. Počiatočné nastavenie
   Pred začatím testovania musí byť testovacie zariadenie kalibrované, aby sa zabezpečilo presné merania. Cirkulátor by mal byť správne pripojený k testovaciemu zariadeniu a impedancia systému by sa mala porovnať s impedanciou obehového obehu.

2. Meranie straty vloženia
   Generátor signálu je nastavený na špecifickú frekvenciu a amplitúdu a signál sa odošle do jedného portu obehového obehu. Na meranie napájania na výstupnom porte sa používa merač energie. Strata vloženia sa vypočíta odpočítaním výstupného výkonu od vstupného výkonu. Toto meranie sa opakuje pri rôznych frekvenciách, aby sa získala odozva frekvencie straty vloženia.

3. Meranie izolácie
   Signál sa aplikuje na jeden port cirkulátora a napájanie v susednom porte sa meria pomocou merača napájania. Izolácia sa vypočíta ako pomer vstupného výkonu k výkonu v susednom porte. Podobne ako v prípade straty inzercie sa izolácia meria pri rôznych frekvenciách, aby sa získala odozva frekvencie izolácie.

4. Meranie straty návratnosti
   Na meranie straty návratnosti sa používa sieťový analyzátor. Sieťový analyzátor vysiela do obehového signálu zametaný RF signál a meria sa odrazený signál. Strata návratnosti sa zobrazuje v sieťovom analyzátore ako funkcia frekvencie.

5. Meranie fázového posunu
   Na meranie fázového posunu sa používa analyzátor vektorovej siete. Analyzátor vektorovej siete meria veľkosť aj fázu RF signálu, keď prechádza cez obehový cirkulátor. Fázový posun sa vypočíta ako rozdiel vo fáze medzi vstupnými a výstupnými signálmi.

Úvahy o testovaní

Pri testovaní RF obehoviek existuje niekoľko úvah, ktoré je potrebné zohľadniť.

1. Environmentálne podmienky
   Výkonnosť RF cirkulátorov môže byť ovplyvnená podmienkami prostredia, ako je teplota, vlhkosť a vibrácie. Testovanie by sa preto malo vykonávať za kontrolovaných podmienok prostredia, aby sa zabezpečilo presné a opakovateľné výsledky.

2. Strata káblov
   Káble používané na pripojenie obehu k testovaciemu zariadeniu môžu zaviesť straty a fázové zmeny. Tieto straty by sa mali brať do úvahy pri výpočte výkonnostných parametrov obehu. Odporúča sa používať káble s vysokou kvalitou s nízkymi stratami a stabilnými fázovými charakteristikami.

3. Frekvenčný rozsah testovania
   Frekvenčný rozsah testovania by mal pokrývať celý rozsah prevádzkovej frekvencie obehového okruhu. To zaisťuje, že cirkulátor funguje dobre vo svojom zamýšľanom frekvenčnom spektre.

Záver

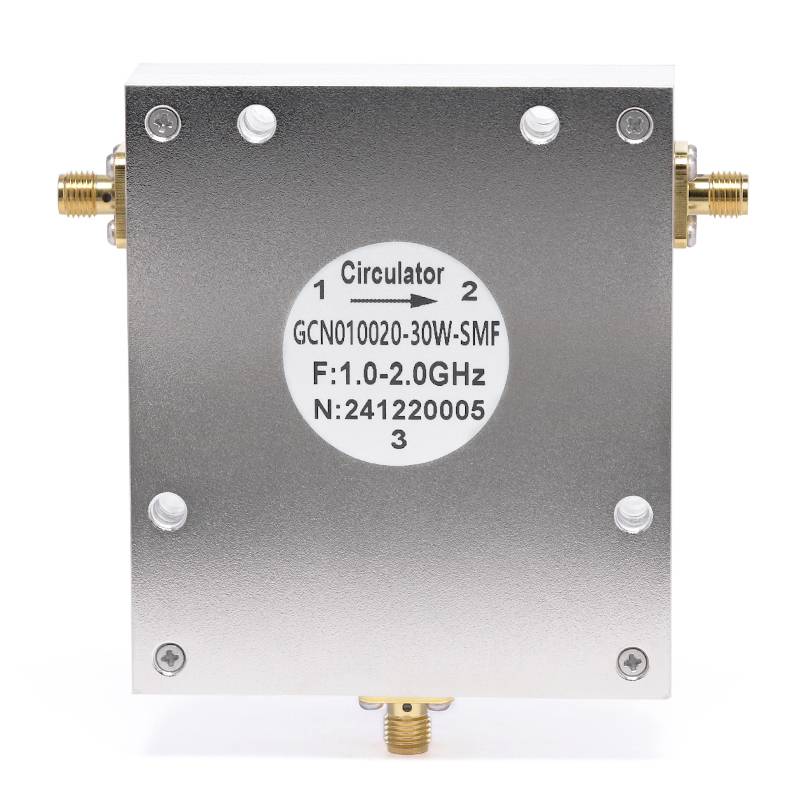

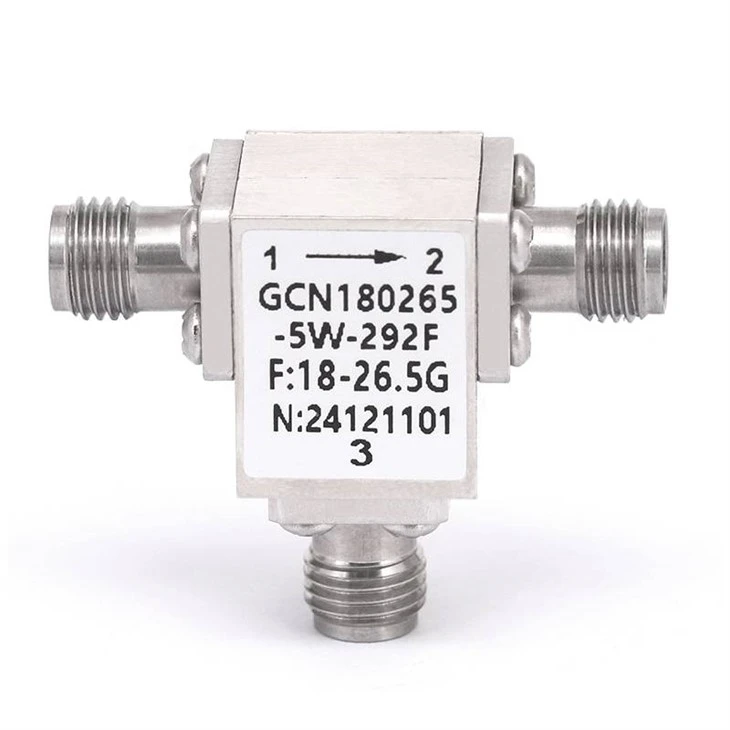

Testovanie výkonu RF cirkulátorov je zložitý, ale nevyhnutný proces na zabezpečenie ich kvality a spoľahlivosti. Meraním kľúčových parametrov výkonnosti, ako je strata vloženia, izolácia, strata návratnosti a fázový posun, môžeme zabezpečiť, aby našeRF koaxiálne cirkulátorySpĺňajte najvyššie štandardy. V našej spoločnosti sa zaväzujeme poskytovať vysokokvalitné RF cirkulátory, ktoré sú dôkladne testované na zabezpečenie optimálneho výkonu.

Ak potrebujete RF cirkulátory pre váš systém RF, pozývame vás, aby ste nás kontaktovali na diskusiu o obstarávaní. Náš tím expertov je pripravený vám pomôcť pri výbere správnych obehov pre vašu konkrétnu aplikáciu a odpovedať na akékoľvek otázky, ktoré môžete mať.

Odkazy

• Pozar, DM (2011). Mikrovlnné inžinierstvo. Wiley.
• Collin, Re (2001). Základy pre mikrovlnné inžinierstvo. Wiley.
