Ako riešiť problémy so záťažou RF?

Riešenie problémov s vysokofrekvenčnými záťažami môže byť trochu bolesti hlavy, ale so správnym know-how to môže byť zvládnuteľná úloha. Ako dodávateľ RF záťaží som videl svoj spravodlivý podiel na problémoch a za tie roky som sa naučil nejaké triky. Poďme sa ponoriť do toho, ako môžete efektívne riešiť problémy so záťažou RF.

Pochopenie základov vysokofrekvenčných záťaží

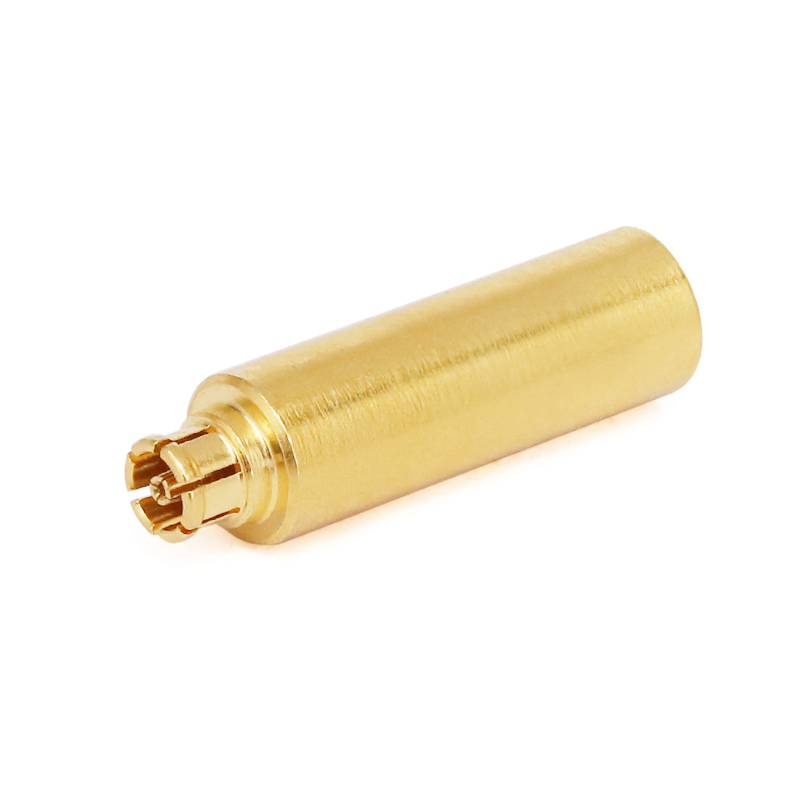

Po prvé, čo sú RF záťaže? RF záťaže sú zariadenia, ktoré absorbujú RF energiu a rozptyľujú ju ako teplo. Používajú sa v rôznych aplikáciách, ako je testovanie vysielačov, prijímačov a iných RF zariadení. Existujú rôzne typy RF záťaží, ako naprG3PO RF záťaže,SMA RF záťaže, aGPO RF zaťaženie. Každý typ má svoje špecifikácie a vlastnosti, ktoré môžu ovplyvniť ich výkon a s akými problémami sa môžu stretnúť.

Vizuálna kontrola

Prvým krokom pri riešení problémov s akoukoľvek RF záťažou je vizuálna kontrola. Dobre si prezrite samotný náklad. Skontrolujte akékoľvek fyzické poškodenie, ako sú praskliny, preliačiny alebo uvoľnené spojenia. Poškodená RF záťaž môže spôsobiť najrôznejšie problémy, ako napríklad zlé prispôsobenie impedancie alebo dokonca úplné zlyhanie.

Pozrite sa na konektory. Sú čisté a bez korózie? Skorodované konektory môžu viesť k strate signálu a nepresným meraniam. Ak spozorujete koróziu, môžete skúsiť vyčistiť konektory vhodným čističom kontaktov. Pri používaní akýchkoľvek čistiacich prostriedkov sa riaďte pokynmi výrobcu.

Tiež skontrolujte kábel, ktorý je pripojený k RF záťaži. Hľadajte akékoľvek známky opotrebovania, ako sú rozstrapkané drôty alebo poškodená izolácia. Chybný kábel môže spôsobiť šum a rušenie do systému, čo sťažuje získanie presných údajov.

Testovanie impedancie

Jedným z najdôležitejších aspektov RF záťaže je jej impedancia. Impedancia je mierou toho, ako záťaž odoláva toku RF energie. Väčšina RF záťaží je navrhnutá tak, aby mala špecifickú impedanciu, zvyčajne 50 ohmov. Ak je impedancia záťaže vypnutá, môže to spôsobiť odrazy a stojaté vlny, ktoré môžu ovplyvniť výkon vášho RF systému.

Na testovanie impedancie RF záťaže budete potrebovať analyzátor impedancie alebo sieťový analyzátor. Ide o špecializované zariadenia, ktoré dokážu merať impedanciu zariadenia v celom rozsahu frekvencií. Pripojte analyzátor k RF záťaži a podľa pokynov vykonajte meranie.

Ak sa nameraná impedancia výrazne líši od špecifikovanej hodnoty, môže nastať problém so záťažou. Môže to byť spôsobené výrobnou chybou, fyzickým poškodením alebo problémom s konektormi. V niektorých prípadoch možno budete môcť upraviť záťaž, aby ste upravili impedanciu, ale v iných prípadoch možno budete musieť záťaž vymeniť.

Manipulácia s energiou

Ďalším dôležitým faktorom, ktorý treba vziať do úvahy, je výkonová kapacita RF záťaže. Každá RF záťaž má maximálny výkon, ktorý udáva maximálne množstvo RF energie, ktorú môže bezpečne rozptýliť. Ak sa pokúsite prevádzkovať záťaž na úrovni výkonu vyššej, než je jej menovitá hodnota, môže sa prehriať a zlyhať.

Ak chcete skontrolovať, či je problém s napájaním, musíte poznať úroveň výkonu RF signálu, ktorý sa aplikuje na záťaž. Na meranie výkonu môžete použiť merač výkonu. Porovnajte nameraný výkon s maximálnym menovitým výkonom RF záťaže.

Ak je úroveň výkonu blízko alebo presahuje menovité hodnoty, musíte konať. Môžete buď znížiť výkon RF signálu, alebo použiť záťaž s vyšším menovitým výkonom. Prehriatie môže nielen poškodiť záťaž, ale predstavuje aj bezpečnostné riziko, preto je dôležité tento problém čo najskôr riešiť.

Frekvenčná odozva

RF záťaže sú navrhnuté tak, aby pracovali v určitom frekvenčnom rozsahu. Ak používate záťaž mimo určeného frekvenčného rozsahu, nemusí fungovať podľa očakávania. Frekvenčná odozva RF záťaže popisuje, ako sa jej výkon mení s frekvenciou.

Na testovanie frekvenčnej odozvy môžete použiť spektrálny analyzátor alebo sieťový analyzátor. Tieto nástroje dokážu merať amplitúdu a fázu RF signálu pri rôznych frekvenciách. Vyneste výsledky do grafu, aby ste videli, ako sa záťaž správa vo frekvenčnom rozsahu.

Ak frekvenčná odozva nie je plochá alebo ak existujú výrazné odchýlky, môže to znamenať problém so záťažou. Môže to byť spôsobené konštrukčnou chybou, výrobnou chybou alebo interferenciou iných komponentov v systéme. V niektorých prípadoch možno budete môcť kompenzovať problémy s frekvenčnou odozvou pomocou dodatočných techník filtrovania alebo ekvalizácie.

Integrita signálu

Pri odstraňovaní problémov s RF záťažami je tiež dôležité zvážiť integritu signálu. Dobrá RF záťaž by nemala vnášať do signálu žiadne výrazné skreslenie alebo šum. Na kontrolu integrity signálu môžete použiť generátor signálu a osciloskop.

Vygenerujte známy RF signál a aplikujte ho na RF záťaž. Potom použite osciloskop na meranie výstupného signálu. Porovnajte výstupný signál so vstupným signálom. Hľadajte akékoľvek známky skreslenia, ako sú zmeny amplitúdy, fázy alebo tvaru vlny.

Ak spozorujete nejaké výrazné skreslenie, môže to byť spôsobené problémom s RF záťažou. Môže to byť spôsobené nelinearitou záťaže, zlým prispôsobením impedancie alebo rušením z iných zdrojov. Možno budete musieť ďalej skúmať príčinu skreslenia a podniknúť príslušné kroky.

Testovanie teploty

Teplota môže mať významný vplyv na výkon RF záťaže. Keď záťaž rozptýli vysokofrekvenčnú energiu ako teplo, jej teplota sa môže zvýšiť. Ak je teplota príliš vysoká, môže to ovplyvniť impedanciu, výkon a frekvenčnú odozvu záťaže.

Na testovanie teploty RF záťaže môžete použiť infračervený teplomer alebo termočlánok. Zmerajte teplotu záťaže, keď je v prevádzke. Porovnajte nameranú teplotu s maximálnou prevádzkovou teplotou udávanou výrobcom.

Ak sa teplota blíži alebo prekračuje maximálnu hranicu, musíte zlepšiť chladenie záťaže. Na odvod tepla môžete použiť chladič alebo chladiaci ventilátor. V niektorých prípadoch možno budete musieť znížiť výkon RF signálu, aby ste predišli prehriatiu.

Kalibrácia

Pravidelná kalibrácia je nevyhnutná pre udržanie presnosti RF záťaže. Postupom času sa výkon RF záťaže môže meniť v dôsledku faktorov, ako je starnutie, zmeny teploty a podmienky prostredia. Kalibrácia zabezpečuje, že záťaž stále funguje v rámci špecifikovanej tolerancie.

Väčšinu RF záťaží je potrebné pravidelne kalibrovať, zvyčajne raz ročne alebo podľa odporúčania výrobcu. Ak chcete kalibrovať RF záťaž, musíte ju poslať do kalibračného laboratória. Laboratórium použije špecializované zariadenie na meranie výkonu záťaže a v prípade potreby ho upraví tak, aby sa vrátilo späť do špecifikovanej tolerancie.

Záver

Riešenie problémov so záťažou RF môže byť zložitý proces, ale podľa týchto krokov môžete identifikovať a vyriešiť mnohé bežné problémy. Nezabudnite začať vizuálnou kontrolou, potom prejdite na testovanie impedancie, manipulácie s výkonom, frekvenčnej odozvy, integrity signálu a teploty. Na zabezpečenie presnosti záťaže je dôležitá aj pravidelná kalibrácia.

Ak máte stále problémy s riešením problémov s RF záťažou alebo ak potrebujete novú RF záťaž pre vašu aplikáciu, neváhajte a oslovte. Ako dodávateľ RF záťaží máme širokú škálu vysoko kvalitných RF záťaží, vrátaneG3PO RF záťaže,SMA RF záťaže, aGPO RF zaťaženie. Môžeme vám pomôcť nájsť správnu záťaž pre vaše potreby a poskytnúť vám podporu, ktorú potrebujete, aby váš RF systém fungoval hladko. Kontaktujte nás ešte dnes, aby sme prediskutovali vaše požiadavky a začali proces obstarávania.
