Na čo sa používajú fázové trimre?

Fázové trimre sú základnými komponentmi v rôznych elektronických systémoch, ktoré ponúkajú presnú kontrolu nad fázovými vzťahmi v RF (rádiofrekvenčných) a mikrovlnných obvodoch. Ako popredný dodávateľFázové orezávačeČasto sa ma pýtajú na rôznorodé aplikácie týchto pozoruhodných zariadení. V tomto blogovom príspevku sa ponorím do sveta fázových trimrov, preskúmam ich funkcie, výhody a odvetvia, ktoré sa na ne spoliehajú.

Pochopenie fázových trimrov

Predtým, ako sa ponoríme do ich aplikácií, poďme najprv pochopiť, čo sú fázové trimre. Fázový trimer je variabilný kondenzátor alebo induktor, ktorý umožňuje nastavenie fázového posunu elektrického signálu. Zmenou kapacity alebo indukčnosti možno zmeniť fázu signálu, čo je rozhodujúce pre mnohé elektronické systémy, ktoré vyžadujú presné riadenie fázy.

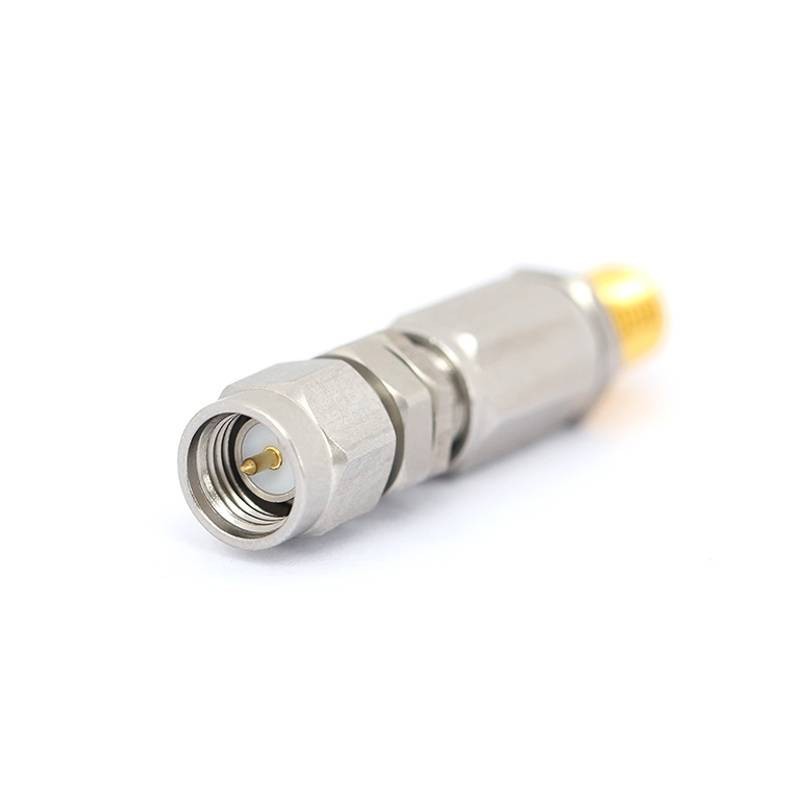

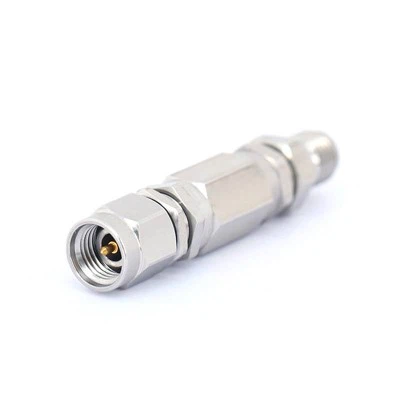

Fázové trimre sa dodávajú v rôznych formách, vrátane zariadení na povrchovú montáž (SMD), komponentov s priechodnými otvormi a koaxiálnych trimrov. Sú navrhnuté tak, aby poskytovali presné a opakovateľné úpravy fázy, vďaka čomu sú ideálne pre aplikácie, kde je presnosť prvoradá.

Aplikácie fázových trimrov

1. RF a mikrovlnné komunikačné systémy

V RF a mikrovlnných komunikačných systémoch hrajú fázové trimre zásadnú úlohu pri zabezpečovaní optimálneho výkonu. Používajú sa v rôznych komponentoch, ako sú filtre, zosilňovače a mixéry, na úpravu fázy signálov, ktoré cez ne prechádzajú. Pomáha to zlepšiť celkovú efektivitu a spoľahlivosť komunikačného systému.

Napríklad vo fázovanom anténnom systéme sa fázové trimre používajú na riadenie fázy signálov odosielaných do každého anténneho prvku. Úpravou fázy signálov je možné riadiť smer lúča antény, čo umožňuje lepšie pokrytie a lepšiu kvalitu signálu. Fázové trimre sa používajú aj v RF filtroch na úpravu fázovej odozvy, čo pomáha znižovať rušenie a zlepšuje selektivitu filtra.

2. Testovacie a meracie zariadenia

Fázové trimre sú široko používané v testovacích a meracích zariadeniach, ako sú sieťové analyzátory, spektrálne analyzátory a osciloskopy. Tieto zariadenia vyžadujú presné riadenie fázy na presné meranie charakteristík elektronických komponentov a systémov.

Napríklad v sieťovom analyzátore sa fázové trimre používajú na kalibráciu fázovej odozvy testovacích portov. To zaisťuje, že merania vykonané analyzátorom sú presné a spoľahlivé. Fázové trimre sa tiež používajú v spektrálnych analyzátoroch na úpravu fázy lokálneho oscilátora, čo pomáha zlepšiť frekvenčné rozlíšenie a presnosť analyzátora.

3. Radarové systémy

Radarové systémy sa spoliehajú na fázové trimery na riadenie fázy vysielaných a prijímaných signálov. Úpravou fázy signálov dokáže radar s vysokou presnosťou zistiť smer, dosah a rýchlosť cieľov.

V radarovom systéme s fázovou sústavou sa fázové trimre používajú na riadenie fázy signálov odosielaných do každého prvku antény. To umožňuje radaru nasmerovať lúč rôznymi smermi bez fyzického pohybu antény. Fázové trimre sa používajú aj v radarových prijímačoch na úpravu fázy prijímaných signálov, čo pomáha zlepšiť odstup signálu od šumu a detekčný rozsah radaru.

4. Zdravotnícke vybavenie

Fázové zastrihávače sa používajú v rôznych lekárskych zariadeniach, ako sú prístroje MRI (magnetická rezonancia) a ultrazvukové skenery. Tieto zariadenia vyžadujú presné fázové riadenie na generovanie a detekciu signálov používaných na zobrazovanie.

V prístroji MRI sa fázové trimery používajú na riadenie fázy rádiofrekvenčných impulzov odosielaných do tela pacienta. Úpravou fázy impulzov môže MRI prístroj vytvárať vysokokvalitné snímky vnútorných orgánov a tkanív. Fázové trimre sa tiež používajú v ultrazvukových skeneroch na úpravu fázy ultrazvukových vĺn, čo pomáha zlepšiť rozlíšenie a jasnosť obrázkov.

5. Letectvo a obrana

Letecký a kozmický a obranný priemysel sa vo veľkej miere spolieha na fázové trimery pre rôzne aplikácie, vrátane satelitných komunikačných systémov, systémov elektronického boja a systémov navádzania rakiet. Tieto aplikácie vyžadujú vysokovýkonné fázové trimre, ktoré môžu pracovať v drsnom prostredí a poskytujú presné riadenie fázy.

V satelitnom komunikačnom systéme sa fázové trimre používajú na riadenie fázy signálov odosielaných a prijímaných zo satelitu. To pomáha zlepšiť komunikačné spojenie medzi satelitom a pozemnou stanicou, čím sa zabezpečí spoľahlivý a vysokorýchlostný prenos dát. Fázové trimre sa tiež používajú v systémoch elektronického boja na rušenie komunikačných signálov nepriateľa a radarových systémov. Úpravou fázy rušiacich signálov môže systém elektronického boja efektívne narušiť komunikáciu a radarové operácie nepriateľa.

Výhody používania fázových trimrov

Používanie fázových trimrov v elektronických systémoch má niekoľko výhod. Niektoré z kľúčových výhod zahŕňajú:

• Presné ovládanie fázy:Fázové trimre umožňujú presné nastavenie fázového posunu elektrického signálu, čo je rozhodujúce pre mnohé aplikácie, ktoré vyžadujú presné riadenie fázy.
• Vylepšený výkon:Úpravou fázy signálov môžu fázové trimre zlepšiť výkon elektronických systémov, ako sú komunikačné systémy, testovacie a meracie zariadenia a radarové systémy.
• Flexibilita:Fázové zastrihávače sú dostupné v rôznych formách a veľkostiach, vďaka čomu sú vhodné pre širokú škálu aplikácií. Možno ich jednoducho integrovať do existujúcich elektronických systémov, čím poskytujú cenovo výhodné riešenie pre fázovú reguláciu.
• Spoľahlivosť:Fázové trimre sú navrhnuté tak, aby poskytovali presné a opakovateľné úpravy fázy počas dlhého časového obdobia. Sú skonštruované tak, aby odolali drsnému prostrediu a poskytovali spoľahlivý výkon v náročných aplikáciách.

Záver

Fázové trimre sú základnými komponentmi v rôznych elektronických systémoch, ktoré ponúkajú presnú kontrolu nad fázovými vzťahmi v RF a mikrovlnných obvodoch. Ako dodávateľFázové orezávače, Chápem dôležitosť poskytovania vysokokvalitných produktov, ktoré spĺňajú potreby našich zákazníkov. Či už pracujete na komunikačnom systéme, testovacom a meracom zariadení, radarovom systéme, zdravotníckom zariadení alebo kozmickej a obrannej aplikácii, naše fázové trimre vám môžu poskytnúť presné fázové riadenie, ktoré potrebujete.

Ak máte záujem dozvedieť sa viac o našich fázových trimroch alebo by ste chceli prediskutovať svoje špecifické požiadavky, neváhajte nás kontaktovať. Náš tím odborníkov je vždy pripravený pomôcť vám nájsť správne riešenie pre vašu aplikáciu.

Referencie

• „Návrh RF a mikrovlnných obvodov pre bezdrôtové aplikácie“ od Chrisa Bowicka
• "Mikrovlnné inžinierstvo" od Davida M. Pozara
• "Analýza a návrh radarových systémov pomocou MATLABu" od Bassem R. Mahafza
