Aké sú výhody a nevýhody RF zosilňovačov triedy A?

Ahoj! Ako dodávateľ RF zosilňovačov sa týmito šikovnými zariadeniami zaoberám už dosť dlho. Dnes sa ponorím do sveta RF zosilňovačov triedy A a porozprávam sa o ich výhodách a nevýhodách.

Začnime dobrými vecami – výhodami RF zosilňovačov triedy A. Po prvé, ponúkajú vynikajúcu linearitu. Linearita je veľký problém v RF zosilňovačoch, pretože to znamená, že výstupný signál je presnou reprodukciou vstupného signálu. Inými slovami, je tu veľmi malé skreslenie. To je mimoriadne dôležité v aplikáciách, kde je rozhodujúca vernosť signálu, ako sú špičkové audio systémy alebo niektoré typy komunikačných systémov. Napríklad, ak sa pokúšate prenášať komplexný rádiový signál s množstvom rôznych frekvencií, zosilňovač triedy A sa postará o to, aby všetky tieto frekvencie vyšli na druhom konci bez toho, aby sa to všetko poprehadzovalo.

Ďalšou skvelou vecou na RF zosilňovačoch triedy A je ich nízke harmonické skreslenie. Harmonické sú nežiaduce frekvencie, ktoré sú násobkami pôvodnej frekvencie signálu. Keď máte veľa harmonického skreslenia, môže to spôsobiť rušenie s inými signálmi v rovnakom frekvenčnom rozsahu. Zosilňovače triedy A udržujú tieto harmonické na minime, čo je obrovské plus v preplnených RF prostrediach.

Zosilňovače triedy A majú tiež pomerne jednoduchý dizajn. V porovnaní s niektorými inými triedami RF zosilňovačov sú jednoduchšie na pochopenie a zostavenie. Táto jednoduchosť sa môže premietnuť do nižších nákladov na vývoj a kratších konštrukčných cyklov. Ak ste malý výrobca alebo nadšenec, môže to byť skutočná výhoda. Na uvedenie zosilňovača triedy A do prevádzky nemusíte byť raketovým vedcom.

Teraz si povedzme o frekvenčnej odozve. RF zosilňovače triedy A majú zvyčajne širokú a plochú frekvenčnú odozvu. To znamená, že môžu zosilniť signály v širokom rozsahu frekvencií bez výraznej straty zisku. Či už pracujete s nízkofrekvenčnými RF signálmi alebo vysokofrekvenčnými, zosilňovač triedy A si s nimi poradí celkom dobre. Napríklad náš18GHz nízkošumové zosilňovačesú navrhnuté tak, aby využili možnosti širokofrekvenčnej odozvy zosilňovačov triedy A a poskytli vynikajúci výkon v rozsahu 18 GHz.

Avšak, ako každá technológia, RF zosilňovače triedy A nie sú len slnečné lúče a dúhy. Existuje niekoľko významných nevýhod, o ktorých musíte vedieť.

Jednou z najväčších nevýhod je ich nízka účinnosť. Zosilňovače triedy A sú známe tým, že sú energeticky náročné. Pracujú s aktívnym zariadením (zvyčajne tranzistorom), ktoré vedie po celú dobu, aj keď nie je žiadny vstupný signál. Toto neustále vedenie znamená, že veľa energie sa premrhá vo forme tepla. V skutočnosti je v zosilňovači triedy A maximálna teoretická účinnosť iba 50%, ale v reálnych aplikáciách je často oveľa nižšia, niekedy okolo 20 - 30%. Toto je hlavný problém v zariadeniach napájaných z batérie alebo v aplikáciách, kde je spotreba energie kritickým faktorom. Napríklad, ak staviate prenosné RF zariadenie, vysoká spotreba energie zosilňovača triedy A môže rýchlo vybiť batériu, čím sa zníži doba prevádzky zariadenia.

Teplo generované zosilňovačmi triedy A nie je len otázkou spotreby energie; je to tiež problém spoľahlivosti. Nadmerné teplo môže časom spôsobiť degradáciu komponentov v zosilňovači, čo vedie k kratšej životnosti a častejším poruchám. Musíte investovať do dobrých tepelných riešení, aby ste udržali zosilňovač chladný, čo zvyšuje celkové náklady a zložitosť systému.

Ďalšou nevýhodou je obmedzený výkon. Zosilňovače triedy A nie sú vhodné pre aplikácie s vysokým výkonom. Kvôli ich nízkej účinnosti a problémom s rozptylom tepla je ťažké presadiť zosilňovač triedy A, aby dodával veľké množstvo energie. Ak potrebujete zosilniť signál na veľmi vysokú úroveň výkonu, možno sa budete musieť pozrieť na iné triedy zosilňovačov, ako je trieda B alebo trieda C.

Pokiaľ ide o náklady, zatiaľ čo dizajn zosilňovačov triedy A je relatívne jednoduchý, celkové náklady môžu byť stále vysoké. Potreba vysokokvalitných komponentov na zabezpečenie dobrej linearity a nízkeho skreslenia spolu s nákladmi na riešenia na pohlcovanie tepla môže narásť. To môže spôsobiť, že zosilňovače triedy A budú menej atraktívne pre nákladovo citlivé aplikácie.

Povedzme si aj o veľkosti. Vzhľadom na požiadavky na odvod tepla a potrebu väčších napájacích zdrojov na zvládnutie vysokej spotreby energie majú zosilňovače triedy A tendenciu byť objemnejšie ako iné typy zosilňovačov. To môže byť problém v aplikáciách s obmedzeným priestorom, ako napríklad v niektorých typoch mobilných zariadení alebo kompaktných RF systémoch.

Teraz, aj s týmito nevýhodami, stále existuje veľa situácií, keď zosilňovače triedy A žiaria. Napríklad v aplikáciách, kde je kvalita signálu najvyššou prioritou, ako sú niektoré vedecké výskumné zariadenia alebo špičkové audio systémy, výhody linearity a nízkeho skreslenia prevažujú nad nevýhodami nízkej účinnosti a vysokých nákladov.

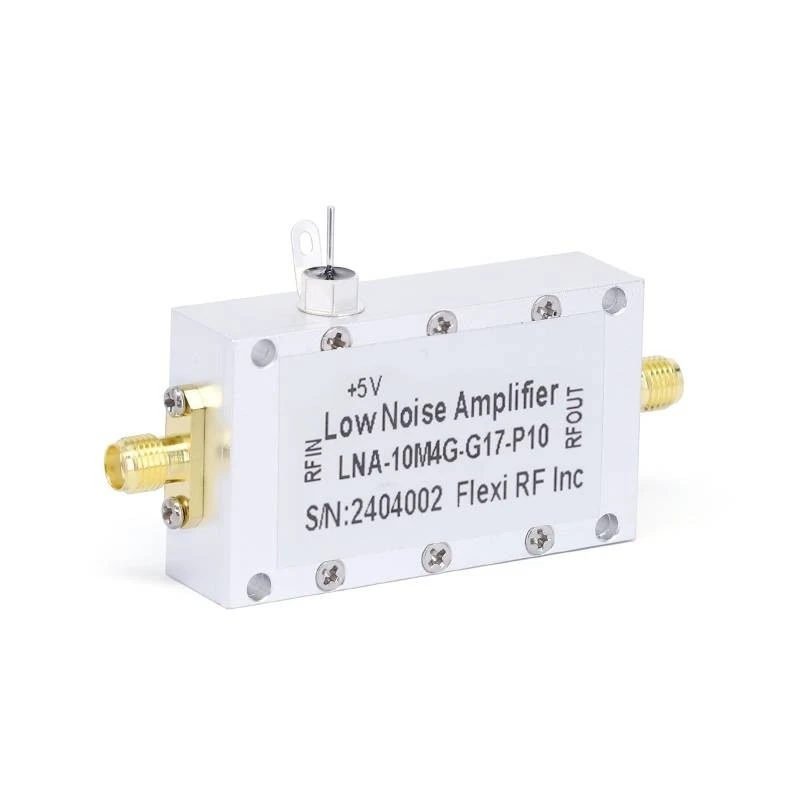

Ak máte záujem o naše RF zosilňovače, ponúkame tiež90GHz nízkošumové zosilňovačea170GHz nízkošumové zosilňovače. Tieto produkty sú navrhnuté tak, aby spĺňali špecifické potreby vysokofrekvenčných aplikácií, pričom využívajú jedinečné vlastnosti zosilňovačov triedy A a zároveň sa snažia zmierniť niektoré nevýhody.

Ak teda hľadáte RF zosilňovače a uvažujete o zosilňovačoch triedy A, je dôležité starostlivo zvážiť klady a zápory. Zamyslite sa nad svojimi špecifickými požiadavkami aplikácie, ako je spotreba energie, kvalita signálu a náklady. Ak máte akékoľvek otázky alebo chcete ďalej prediskutovať svoje potreby, neváhajte nás kontaktovať. Sme tu, aby sme vám pomohli nájsť najlepšie riešenie RF zosilňovača pre váš projekt. Či už ste veľký výrobca alebo malý nadšenec, máme odborné znalosti a produkty, ktoré vyhovujú vašim potrebám. Začnime rozhovor a uvidíme, ako môžeme spolupracovať, aby sme vám poskytli ten správny RF zosilňovač pre vašu situáciu.

Referencie

• "RF Amplifier Design" od Chrisa Bowicka
• "Mikrovlnné inžinierstvo" od Davida M. Pozara
