Aké sú aplikácie vysokofrekvenčných izolátorov so sústredenými prvkami?

Ahoj! Ako dodávateľ RF izolátorov som veľmi nadšený, že sa môžem ponoriť do sveta sústredených prvkov RF izolátorov a rozprávať sa o ich skvelých aplikáciách. Takže, čo presne sú sústredené - element RF izolátory? Sú to pasívne dvojportové zariadenia, ktoré umožňujú prúdenie RF signálov jedným smerom a blokujú ich v opačnom smere. Táto jednosmerná vlastnosť ich robí nevyhnutnosťou v množstve RF a mikrovlnných systémov.

Bezdrôtové komunikačné systémy

Začnime s bezdrôtovými komunikačnými systémami. V dnešnom svete nám ide o to, aby sme zostali v spojení, či už prostredníctvom našich smartfónov, tabletov alebo inteligentných hodiniek. V týchto systémoch hrajú kľúčovú úlohu sústredené RF izolátory.

Napríklad v základnej stanici je izolátor umiestnený medzi výkonový zosilňovač (PA) a anténu. PA pumpuje vysokovýkonný RF signál na odosielanie dát cez vzdušné vlny. Niekedy sa však môžu z antény vracať odrazy v dôsledku nesúladu impedancie alebo faktorov prostredia. Tieto odrazy môžu narušiť výkon PA, čo spôsobí jeho prehriatie alebo dokonca zlyhanie. To je miesto, kde vstupuje do hry sústredený vysokofrekvenčný izolátor. Absorbuje odrazenú energiu, chráni PA a zabezpečuje, že signál ide hladko do antény.

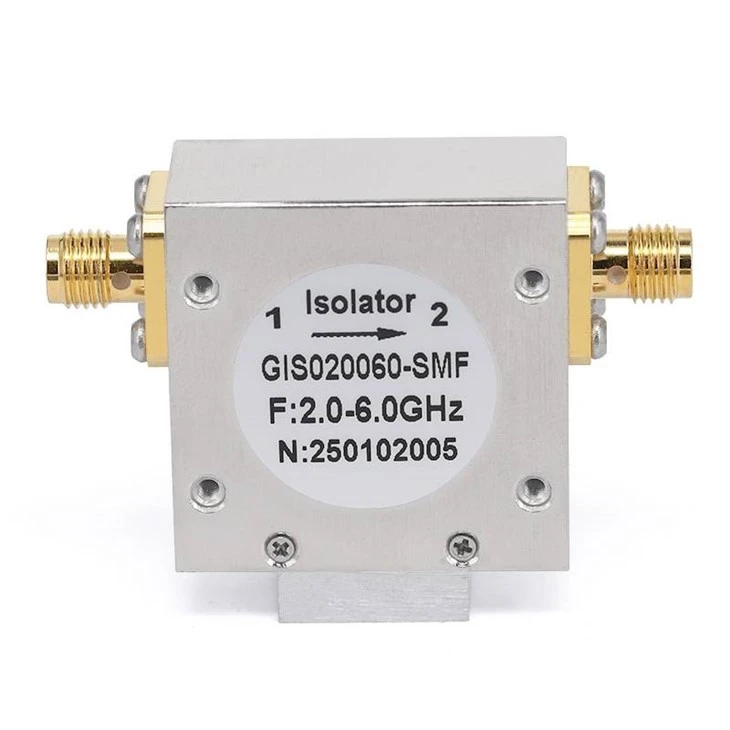

Pre mobilné zariadenia, ako sú naše obľúbené smartfóny, je priestor na prvom mieste. Súhrnné RF izolátory sú tu skvelé, pretože sú kompaktné a dajú sa ľahko integrovať do malých rozmerov týchto zariadení. Pomáhajú udržiavať kvalitu prenášaných a prijímaných signálov, čo je nevyhnutné pre čisté hlasové hovory a rýchly prenos dát. Ak máte záujem o vysokofrekvenčné izolátory pre bezdrôtovú komunikáciu, pozrite si naše18GHz RF koaxiálne izolátory.

Radarové systémy

Radarové systémy sú ďalšou oblasťou, kde žiaria sústredené – elementové RF izolátory. Radar sa používa v širokej škále aplikácií, od riadenia letovej prevádzky až po vojenský dozor.

V radarovom vysielači sa izolátor používa na ochranu vysokovýkonného RF zdroja pred odrazmi. Radar vyšle krátky impulz RF energie a potom počúva ozveny, ktoré sa odrážajú od objektov. Ale rovnako ako pri bezdrôtovej komunikácii môže dôjsť k odrazom v samotnom systéme. Tieto odrazy môžu spôsobiť rušenie a znížiť presnosť radaru. Izolátor zabraňuje týmto nežiaducim odrazom dosiahnuť RF zdroj, čím zaisťuje, že radar môže fungovať čo najlepšie.

Na strane prijímača sa používajú izolátory na zlepšenie izolácie medzi rôznymi stupňami prijímača. To pomáha pri znižovaní šumu a zlepšovaní citlivosti radaru, čo mu umožňuje detekovať aj malé objekty na veľké vzdialenosti. náš40GHz RF koaxiálne izolátorysú vhodné pre vysokofrekvenčné radarové aplikácie.

Testovacie a meracie zariadenia

Testovacie a meracie zariadenia sú predovšetkým o získaní presných výsledkov. Základnými komponentmi v tejto oblasti sú plošné vysokofrekvenčné izolátory.

V generátoroch signálu sa používajú izolátory, aby sa zabránilo tomu, že impedancia záťaže ovplyvní výstup generátora. Generátor signálu má produkovať čistý a stabilný RF signál. Ale ak má záťaž, ktorá je k nemu pripojená, impedanciu odlišnú od výstupnej impedancie generátora, môže to spôsobiť odrazy, ktoré skresľujú signál. Izolátor funguje ako vyrovnávacia pamäť, ktorá zabezpečuje, že generátor signálu vidí konštantnú záťažovú impedanciu a môže produkovať vysoko kvalitný signál.

Spektrálne analyzátory tiež využívajú izolátory. Tieto zariadenia sa používajú na analýzu frekvenčného spektra RF signálu. Izolátory pomáhajú znižovať interferenciu medzi vstupným signálom a vnútornými obvodmi spektrálneho analyzátora. To zlepšuje presnosť meraní a umožňuje presnejšiu analýzu signálu. Ak hľadáte izolátory na testovanie a meranie, naše26,5 GHz RF koaxiálne izolátorymôže sa skvele hodiť.

Lekárske vybavenie

Zdravotnícke vybavenie je ďalšou oblasťou, v ktorej sú sústredené vysokofrekvenčné izolátory rozdielne. V zariadeniach, ako sú prístroje MRI a RF ablačné systémy, sa na zaistenie bezpečnosti a výkonu zariadenia používajú izolátory.

V prístroji MRI sa RF izolátory používajú na ochranu RF vysielačov pred odrazmi. MRI využíva RF impulzy na vytvorenie detailných snímok vnútra tela. Tieto RF impulzy musia byť presné a stabilné. Odrazy môžu spôsobiť zmeny v poli RF, čo môže viesť k artefaktom v obrazoch. Izolátor pomáha udržiavať kvalitu RF impulzov, výsledkom čoho sú jasné a presné snímky MRI.

RF ablačné systémy využívajú vysokofrekvenčnú RF energiu na zničenie abnormálneho tkaniva, ako sú nádory. Izolátory sa v týchto systémoch používajú na ochranu RF generátora pred zložitým elektrickým prostredím vo vnútri tela. Zabezpečujú, že RF energia je dopravovaná presne do cieľového tkaniva, čím sa minimalizuje riziko poškodenia okolitého zdravého tkaniva.

Satelitná komunikácia

Satelitná komunikácia je o odosielaní a prijímaní signálov na veľké vzdialenosti cez vesmír. V satelitných systémoch sú sústredené vysokofrekvenčné izolátory životne dôležité.

Vo vysielači satelitu chráni izolátor vysokovýkonný zosilňovač pred odrazmi, ktoré môžu nastať v dôsledku zmien impedancie antény pri pohybe satelitu na obežnej dráhe. Tieto odrazy môžu spôsobiť stratu výkonu a znížiť účinnosť zosilňovača. Izolátor zaisťuje, že zosilňovač pracuje na optimálnej úrovni, čo umožňuje satelitu vysielať silné a jasné signály späť na Zem.

Na strane pozemnej stanice sa používajú izolátory na zlepšenie izolácie medzi rôznymi časťami prijímacieho systému. Pomáha to pri znižovaní šumu a rušenia, čo je kľúčové pre príjem slabých signálov zo satelitov, ktoré sú vzdialené milióny kilometrov.

Záver

Ako vidíte, vysokofrekvenčné izolátory so sústredenými prvkami majú širokú škálu aplikácií v rôznych odvetviach. Či už ide o udržanie našich bezdrôtových zariadení pripojených, spresnenie radarových systémov, zabezpečenie presnosti testovacích a meracích zariadení, zlepšenie bezpečnosti zdravotníckych zariadení alebo umožnenie satelitnej komunikácie, tieto malé zariadenia zohrávajú veľkú úlohu.

Ak hľadáte vysokokvalitné vysokofrekvenčné izolátory pre vašu špecifickú aplikáciu, máme pre vás riešenie. Ponúkame širokú škálu izolátorov s rôznymi frekvenciami a špecifikáciami, aby vyhovovali vašim potrebám. Neváhajte nás kontaktovať pre viac informácií alebo začať diskusiu o obstarávaní. Sme tu, aby sme vám pomohli nájsť perfektné RF izolátory pre váš projekt.

Referencie

• Požár, DM (2011). Mikrovlnné inžinierstvo (4. vydanie). Wiley.
• Collin, RE (2001). Základy mikrovlnného inžinierstva (2. vydanie). Wiley.
