Aké sú rozdiely medzi monolitickými a hybridnými RF obehovými čerpadlami?

V oblasti rádiofrekvenčnej (RF) technológie hrajú obehové čerpadlá kľúčovú úlohu pri riadení toku RF signálov. Sú to pasívne nerecipročné zariadenia, ktoré umožňujú prenos signálov v určitom smere okolo portov. Dva bežné typy RF obehových čerpadiel sú monolitické a hybridné obehové čerpadlá. Ako dodávateľ RF obehových čerpadiel som bol z prvej ruky svedkom jedinečných vlastností a aplikácií týchto dvoch typov a v tomto blogu sa ponorím do ich rozdielov.

1. Konštrukčný návrh

Monolitické RF obehové čerpadlá

Monolitické RF obehové čerpadlá sú postavené ako jedna integrovaná jednotka. Hlavné komponenty, ako je feritový materiál, mikropáskové alebo páskové obvody a magnetické štruktúry, sú vyrobené na jednom substráte. Táto jednodielna konštrukcia ponúka niekoľko výhod. Po prvé, poskytuje vysokú úroveň mechanickej stability. Keďže všetky komponenty sú súčasťou jednej konštrukcie, existuje menšie riziko nesprávneho súososti alebo mechanického zlyhania v dôsledku vonkajších vibrácií alebo otrasov.

Po druhé, kompaktný dizajn monolitických obehových čerpadiel ich robí ideálnymi pre aplikácie, kde je priestor na prvom mieste. Napríklad v komunikačných zariadeniach s malým tvarovým faktorom, ako sú ručné rádiá alebo miniatúrne radarové systémy, možno monolitické obehové čerpadlo jednoducho integrovať do obmedzeného dostupného priestoru.

Hybridné RF cirkulátory

Hybridné RF obehové čerpadlá sú na druhej strane konštruované kombináciou viacerých samostatných komponentov. Tieto komponenty môžu zahŕňať samostatné feritové prvky, konektory a dosky plošných spojov. Modulárna povaha hybridných obehových čerpadiel umožňuje väčšiu flexibilitu v dizajne. Inžinieri si môžu vybrať rôzne typy feritových materiálov, konektorov a konfigurácií obvodov na základe špecifických požiadaviek aplikácie.

Táto modularita však prináša aj určité nevýhody. Viaceré komponenty musia byť starostlivo zostavené, čo zvyšuje riziko nesprávneho zarovnania. Malé vychýlenie počas procesu montáže môže výrazne znížiť výkon obehového čerpadla, ako je zvýšenie vložnej straty alebo zníženie izolácie.

2. Výkonnostné charakteristiky

Strata vloženia

Strata vloženia je kritickým parametrom výkonu pre RF obehové čerpadlá, pretože predstavuje množstvo energie signálu, ktorá sa stratí, keď signál prechádza cez obehové čerpadlo. Monolitické obehové čerpadlá majú vo všeobecnosti nižšiu vložnú stratu v porovnaní s hybridnými obehovými čerpadlami. Integrovaný dizajn monolitických obehových čerpadiel znižuje počet rozhraní a diskontinuít v signálovej ceste, čo vedie k menšiemu útlmu signálu.

V aplikáciách, kde je rozhodujúca sila signálu, ako napríklad vo vysokovýkonných RF vysielačoch, môže nižšia vložená strata monolitických obehových čerpadiel pomôcť zachovať integritu prenášaného signálu. Napríklad v satelitnom komunikačnom systéme môže monolitické obehové čerpadlo zabezpečiť, aby vysokovýkonný RF signál z vysielača dosiahol anténu s minimálnymi stratami.

Hybridné obehové čerpadlá môžu mať vďaka svojej diskrétnej konštrukcii komponentov vyššiu vložnú stratu. Rozhrania medzi rôznymi komponentmi môžu spôsobiť odrazy a rozptyl signálu, čo vedie k dodatočnej strate energie. Avšak starostlivým návrhom a výberom vysokokvalitných komponentov je možné minimalizovať vložný útlm hybridných obehových čerpadiel na prijateľnú úroveň pre mnohé aplikácie.

Izolácia

Izolácia je ďalšou dôležitou metrikou výkonu, ktorá meria schopnosť obehového čerpadla zabrániť úniku signálov medzi nesusediacimi portami. Monolitické obehové čerpadlá zvyčajne ponúkajú dobrý izolačný výkon. Integrovaná štruktúra pomáha zadržať magnetické polia a redukovať spojenie medzi portami.

V komunikačnom systéme je vysoká izolácia nevyhnutná, aby sa zabránilo interferencii medzi rôznymi cestami signálu. Napríklad v systéme vysielača a prijímača musí obehové čerpadlo izolovať vysielač od prijímača, aby sa zabránilo samočinnému rušeniu. Monolitické obehové čerpadlá môžu účinne dosiahnuť túto izoláciu, čím sa zabezpečí správna prevádzka transceivera.

Hybridné obehové čerpadlá môžu tiež poskytnúť vysokú izoláciu, ale vyžaduje si to starostlivejší dizajn a ladenie. Diskrétne komponenty musia byť usporiadané a optimalizované tak, aby sa minimalizovalo spojenie medzi portami. V niektorých prípadoch môžu byť potrebné dodatočné tienenie alebo filtračné komponenty na zlepšenie izolačného výkonu hybridných obehových čerpadiel.

Frekvenčná odozva

Monolitické obehové čerpadlá majú často obmedzenejšiu frekvenčnú odozvu v porovnaní s hybridnými obehovými čerpadlami. Integrovaný dizajn monolitických obehových čerpadiel je optimalizovaný pre špecifický frekvenčný rozsah počas výrobného procesu. Po výrobe môže byť náročné upraviť frekvenčnú odozvu monolitického obehového čerpadla.

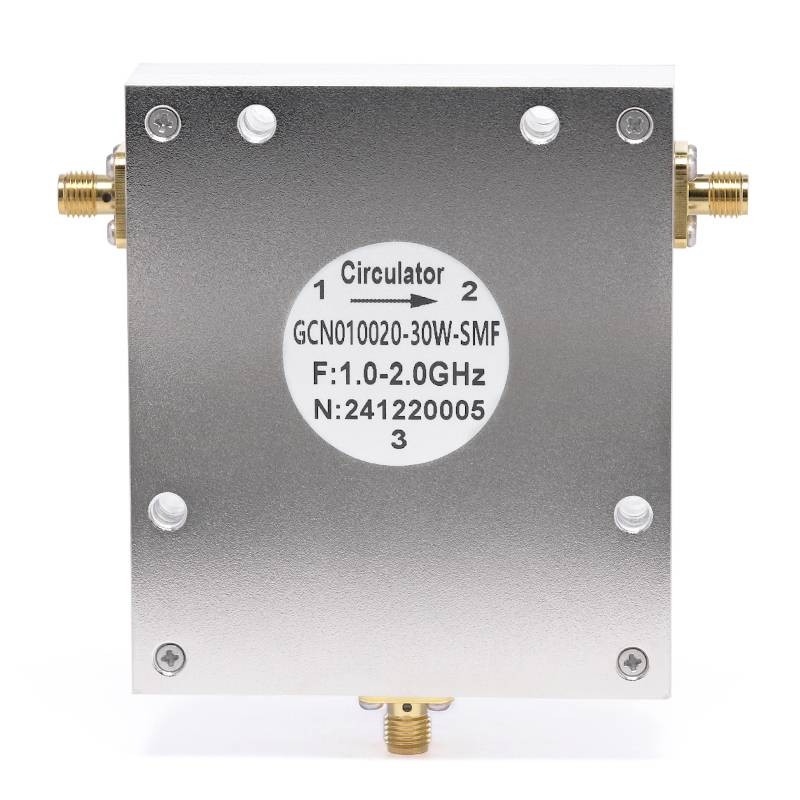

Hybridné obehové čerpadlá so svojou modulárnou konštrukciou ponúkajú väčšiu flexibilitu vo frekvenčnej odozve. Inžinieri si môžu vybrať rôzne feritové materiály a konfigurácie obvodov, aby dosiahli širší frekvenčný rozsah. Napríklad, ak aplikácia vyžaduje, aby obehové čerpadlo fungovalo v širokom frekvenčnom pásme, hybridné obehové čerpadlo môže byť navrhnuté tak, aby spĺňalo túto požiadavku. Ponúkame najrôznejšie obehové čerpadlá s rôznymi frekvenčnými rozsahmi, ako napr26,5 GHz RF koaxiálne cirkulátory,40GHz RF koaxiálne cirkulátory, a18GHz RF koaxiálne cirkulátory.

3. Náklady a výrobné úvahy

náklady

Výroba monolitických obehových čerpadiel je vo všeobecnosti drahšia ako hybridných obehových čerpadiel. Proces výroby monolitických obehových čerpadiel zahŕňa pokročilé techniky výroby polovodičov, ako je fotolitografia a nanášanie tenkých vrstiev. Tieto procesy vyžadujú špecializované vybavenie a čisté prostredie, čo zvyšuje výrobné náklady.

Hybridné obehové čerpadlá, ktoré sa skladajú z diskrétnych komponentov, môžu byť nákladovo efektívnejšie. Komponenty môžu pochádzať od rôznych dodávateľov a proces montáže je pomerne jednoduchý. To robí z hybridných obehových čerpadiel atraktívnejšiu možnosť pre nákladovo citlivé aplikácie.

Výrobná zložitosť

Výroba monolitických obehových čerpadiel je zložitý a vysoko špecializovaný proces. Vyžaduje presnú kontrolu výrobných parametrov, aby sa zabezpečil konzistentný výkon obehových čerpadiel. Akákoľvek odchýlka vo výrobnom procese môže viesť k významným zmenám vo výkone monolitických obehových čerpadiel.

Hybridné obehové čerpadlá, hoci vyžadujú starostlivú montáž, majú relatívne nižšiu výrobnú náročnosť. Diskrétne komponenty sa dajú ľahko otestovať a v prípade potreby vymeniť počas procesu montáže. To umožňuje väčšiu flexibilitu vo výrobnom procese a môže skrátiť čas výroby.

4. Aplikácie

Monolitické RF obehové čerpadlá

Monolitické RF obehové čerpadlá sa bežne používajú v aplikáciách, kde sa vyžaduje vysoký výkon, kompaktná veľkosť a spoľahlivosť. Vo vojenských a leteckých aplikáciách, ako sú radarové systémy a komunikačné satelity, sú preferované monolitické obehové čerpadlá kvôli ich vynikajúcemu výkonu a vysokej spoľahlivosti. Kompaktná veľkosť monolitických obehových čerpadiel ich robí vhodnými aj na použitie v prenosných komunikačných zariadeniach a miniaturizovaných RF systémoch.

Hybridné RF cirkulátory

Hybridné RF obehové čerpadlá nachádzajú široké uplatnenie v komerčných komunikačných systémoch, ako sú mobilné základňové stanice a Wi-Fi smerovače. Cenová efektívnosť a flexibilita v dizajne z nich robí obľúbenú voľbu pre tieto aplikácie. Okrem toho vo výskumných a vývojových projektoch, kde sa požiadavky na frekvenciu môžu meniť, možno hybridné obehové čerpadlá jednoducho upraviť tak, aby spĺňali nové požiadavky.

Záver

Stručne povedané, monolitické a hybridné RF obehové čerpadlá majú výrazné rozdiely, pokiaľ ide o konštrukčný dizajn, výkonové charakteristiky, náklady a aplikácie. Monolitické obehové čerpadlá ponúkajú vysoký výkon, kompaktnú veľkosť a vysokú spoľahlivosť, ale prichádzajú s vyššou cenou a obmedzenou frekvenčnou flexibilitou. Hybridné obehové čerpadlá na druhej strane poskytujú väčšiu flexibilitu dizajnu, nákladovú efektívnosť a širšiu frekvenčnú odozvu na úkor potenciálne nižšieho výkonu a vyššej zložitosti montáže.

Ako dodávateľ RF obehových čerpadiel rozumieme rôznorodým potrebám našich zákazníkov. Či už potrebujete vysokovýkonné monolitické obehové čerpadlo pre kritickú aplikáciu alebo nákladovo efektívne hybridné obehové čerpadlo pre komerčný projekt, môžeme vám ponúknuť správne riešenie. Ak máte záujem o naše RF obehové čerpadlá alebo máte nejaké špecifické požiadavky na váš projekt, neváhajte nás kontaktovať pre podrobnú diskusiu a rokovania o obstarávaní.

Referencie

• Požár, DM (2011). Mikrovlnné inžinierstvo (4. vydanie). Wiley.
• Collin, RE (2001). Základy mikrovlnného inžinierstva (2. vydanie). Wiley.
• Bahl, IJ, & Bhartia, P. (1988). Dizajn mikrovlnného polovodičového obvodu. Wiley.
