Aké sú nevýhody RF izolátorov?

Ako dodávateľ RF izolátorov často vychvaľujem prednosti týchto zariadení v rôznych aplikáciách, od bezdrôtových komunikačných systémov po radary a testovacie zariadenia. Je však dôležité prezentovať vyvážený pohľad. Dnes sa poďme ponoriť do nevýhod RF izolátorov.

Strata vloženia

Jednou z najvýznamnejších nevýhod RF izolátorov je vložená strata. Vložená strata sa týka zníženia výkonu, ku ktorému dochádza, keď signál prechádza cez izolátor. Táto strata je prirodzenou vlastnosťou konštrukcie izolátora, ktorý využíva feritové materiály a magnetické polia na dosiahnutie svojich nerecipročných vlastností.

V komunikačnom systéme môže mať aj malá strata vloženia podstatný vplyv. Napríklad v bunkovej základňovej stanici, kde je energetická účinnosť rozhodujúca, strata vloženia znamená, že na dosiahnutie rovnakej sily signálu v prijímači je potrebné preniesť viac energie. To nielen zvyšuje spotrebu energie, ale tiež vytvára viac tepla, čo si vyžaduje dodatočné chladiace mechanizmy.

Vložený útlm je závislý od frekvencie. Pri vyšších frekvenciách má vložný útlm tendenciu narastať. náš6GHz RF koaxiálne izolátorymôžu mať relatívne nižšiu vložnú stratu v porovnaní s našimi26,5 GHz RF koaxiálne izolátory. Ako frekvencia stúpa, výkon feritových materiálov sa zhoršuje a interakcia medzi elektromagnetickými vlnami a komponentmi izolátora sa stáva zložitejšou, čo vedie k vyšším stratám.

náklady

RF izolátory môžu byť relatívne drahé, najmä tie, ktoré sú navrhnuté pre vysokofrekvenčné a vysokovýkonné aplikácie. Výrobný proces RF izolátorov zahŕňa presnú kontrolu feritových materiálov, magnetických polí a koaxiálnych štruktúr. Vysokokvalitné feritové materiály sú nákladné a výroba si vyžaduje pokročilé výrobné techniky a prísnu kontrolu kvality.

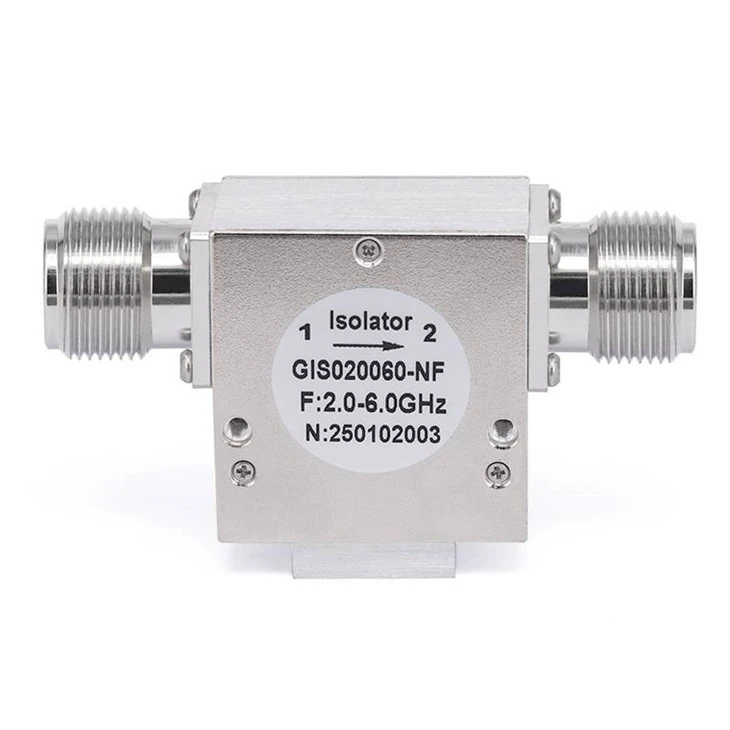

Pre malé projekty alebo aplikácie s obmedzeným rozpočtom môžu byť náklady na RF izolátory významnou prekážkou. Napríklad v produkte spotrebnej elektroniky, kde sú náklady hlavným faktorom pri návrhu, nemusí byť pridanie RF izolátora ekonomicky realizovateľné. Dokonca aj pri väčších projektoch sa kumulatívne náklady na viacero izolátorov môžu rýchlo sčítať. náš18GHz RF koaxiálne izolátory, ktoré sú navrhnuté pre vysokofrekvenčný výkon, prichádzajú za prémiovú cenu vďaka pokročilým materiálom a zahrnutým výrobným procesom.

Veľkosť a hmotnosť

RF izolátory, najmä tie so schopnosťou manipulácie s vysokým výkonom, môžu byť relatívne veľké a ťažké. Feritové materiály a magnetické štruktúry potrebné na činnosť izolátora zaberajú fyzický priestor. V aplikáciách, kde sú veľkosť a hmotnosť kritické, ako napríklad v kozmickom priemysle a prenosných zariadeniach, môže byť použitie RF izolátorov výzvou.

V satelitnom komunikačnom systéme záleží na každom grame hmotnosti, pretože ovplyvňuje náklady na vypustenie a celkový výkon satelitu. Veľký a ťažký RF izolátor nemusí byť pre takéto aplikácie vhodný. Podobne v prípade ručného bezdrôtového zariadenia môže veľkosť izolátora obmedziť kompaktnosť a prenosnosť dizajnu.

Obmedzený frekvenčný rozsah

RF izolátory sú zvyčajne navrhnuté tak, aby fungovali v rámci špecifického frekvenčného rozsahu. Mimo tohto rozsahu ich výkon výrazne klesá. Tento obmedzený frekvenčný rozsah môže byť problémom v aplikáciách, kde je potrebné pokryť široké frekvenčné spektrum.

Napríklad v modernom bezdrôtovom komunikačnom systéme, ktorý podporuje viacero frekvenčných pásiem, jeden RF izolátor nemusí stačiť. Môže byť potrebné použiť viacero izolátorov s rôznymi frekvenčnými rozsahmi, čo zvyšuje zložitosť a náklady systému. Naše izolátory sú starostlivo navrhnuté tak, aby poskytovali optimálny výkon v rámci svojich špecifikovaných frekvenčných rozsahov, ale používatelia si musia byť vedomí týchto obmedzení pri výbere správneho izolátora pre svoje aplikácie.

Citlivosť na teplotu

Výkon RF izolátorov je vysoko citlivý na teplotu. Magnetické vlastnosti feritových materiálov sa menia s teplotou, čo môže ovplyvniť vložný útlm izolátora, izoláciu a ďalšie výkonové parametre.

V prostrediach s vysokou teplotou, ako napríklad v priemyselnom prostredí alebo na priamom slnečnom svetle, sa môže vložný útlm izolátora zvýšiť a izolácia sa môže znížiť. To môže viesť k degradácii signálu a rušeniu v systéme. Na druhej strane v prostredí s nízkou teplotou sa výkon izolátora môže líšiť od nominálnych hodnôt. Na zmiernenie týchto účinkov možno použiť techniky kompenzácie teploty, ale zvyšujú zložitosť a náklady na izolátor.

Neideálna izolácia

Hoci RF izolátory sú navrhnuté tak, aby poskytovali vysokú izoláciu medzi vstupnými a výstupnými portami, v skutočnosti nie je izolácia nikdy dokonalá. Vždy dochádza k úniku signálu z výstupného portu späť do vstupného portu. Táto neideálna izolácia môže spôsobiť problémy v systémoch, kde sa vyžaduje izolácia na vysokej úrovni.

Pri vysokovýkonnom teste a nastavení merania môže aj malý únik signálu ovplyvniť presnosť meraní. Neideálna izolácia môže tiež viesť k vlastnému rušeniu v komunikačných systémoch, čo znižuje celkový výkon systému.

Vplyv na zložitosť systému

Pridanie RF izolátora do systému zvyšuje jeho zložitosť. Izolátor musí byť správne integrovaný do systému a jeho výkon je potrebné dôkladne zvážiť pri celkovom návrhu systému.

Rozhodujúce je napríklad prispôsobenie impedancie izolátora k ostatným komponentom v systéme. Nesprávne prispôsobenie impedancie môže viesť k odrazom a ďalšej degradácii signálu. Okrem toho musia byť schopnosti izolátora kompatibilné s úrovňami výkonu v systéme. Všetky tieto faktory vyžadujú dodatočné konštrukčné úsilie a testovanie, aby sa zabezpečila správna prevádzka systému.

Napriek týmto nevýhodám RF izolátory stále zohrávajú dôležitú úlohu v mnohých aplikáciách. Ich schopnosť chrániť citlivé komponenty pred odrazenými signálmi a zlepšiť celkovú stabilitu systému často prevažuje nad nevýhodami. V našej spoločnosti neustále pracujeme na zlepšovaní výkonu našich RF izolátorov, aby sme tieto nevýhody minimalizovali.

Ak uvažujete o použití RF izolátorov vo svojom projekte a chcete sa dozvedieť viac o tom, ako môžu naše produkty spĺňať vaše špecifické požiadavky, odporúčame vám kontaktovať nás pre podrobnú diskusiu. Náš tím odborníkov je pripravený pomôcť vám pri výbere správneho izolátora a pri riešení akýchkoľvek problémov, ktoré môžete mať.

Referencie

• Požár, DM (2011). Mikrovlnné inžinierstvo. John Wiley & Sons.
• Collin, RE (2001). Základy mikrovlnného inžinierstva. McGraw - Hill.
