Aké sú kľúčové parametre RF izolátorov?

Ahoj! Ako dodávateľ RF izolátorov dostávam v poslednej dobe veľa otázok o kľúčových parametroch týchto šikovných zariadení. Tak som si myslel, že si nájdem pár minút, aby som ti to rozobral.

Začnime od základov. RF izolátor je dvojportové zariadenie, ktoré umožňuje RF signálom prechádzať v jednom smere a blokuje ich v opačnom smere. Je to ako jednosmerná ulica pre rádiofrekvenčné signály. Tieto izolátory sú kľúčové v mnohých RF systémoch, pretože pomáhajú predchádzať odrazom signálu a chránia citlivé zariadenia pred poškodením.

Teraz sa vrhneme na kľúčové parametre, ktoré musíte zvážiť pri výbere RF izolátora.

Frekvenčný rozsah

Frekvenčný rozsah je jedným z najdôležitejších parametrov RF izolátora. Určuje rozsah frekvencií, ktoré môže izolátor efektívne zvládnuť. Rôzne aplikácie vyžadujú rôzne frekvenčné rozsahy. Napríklad v systéme mobilnej komunikácie môžete potrebovať izolátor, ktorý môže pracovať v rozsahu 800 MHz – 2,5 GHz. Na druhej strane, pre satelitnú komunikáciu by ste sa mohli pozerať na oveľa vyššie frekvencie, napríklad 20 GHz alebo viac.

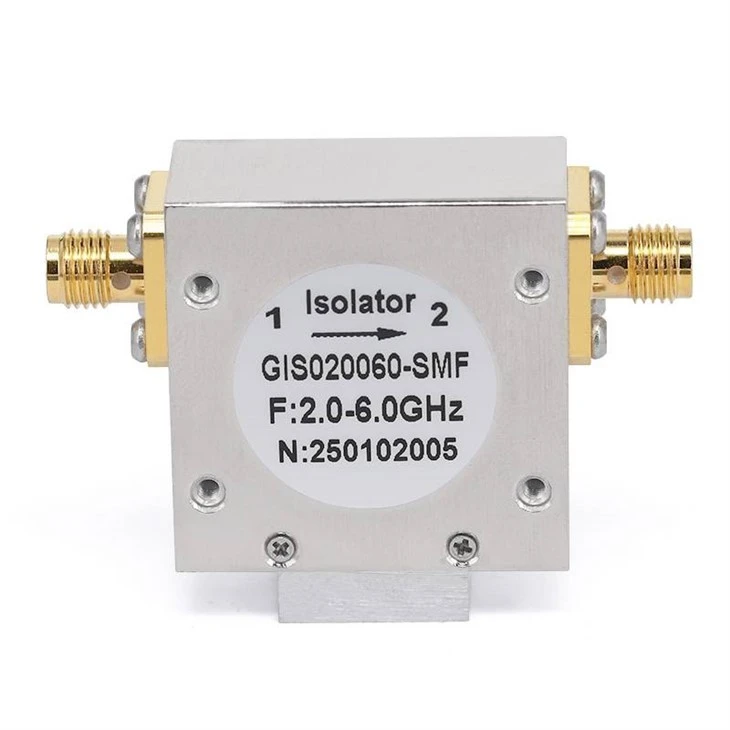

Ponúkame široký sortiment RF izolátorov s rôznymi frekvenčnými rozsahmi. Napríklad náš26,5 GHz RF koaxiálne izolátorysú navrhnuté tak, aby zvládali vysokofrekvenčné signály s presnosťou. Ak pracujete na projekte, ktorý vyžaduje nižší frekvenčný rozsah, náš6GHz RF koaxiálne izolátorymôže byť vhodnejšie. A pre stredné frekvencie náš18GHz RF koaxiálne izolátorymôže byť riešením, ktoré hľadáte.

Strata vloženia

Strata vloženia je ďalším kritickým parametrom. Je to množstvo energie signálu, ktoré sa stratí, keď RF signál prechádza cez izolátor. V ideálnom svete by sme chceli nulovú stratu vloženia, ale v skutočnosti vždy existuje určitá strata. Nižšia vložená strata znamená, že cez izolátor sa prenáša viac výkonu signálu, čo je vo všeobecnosti lepšie pre výkon vášho systému.

Typicky sa vložný úbytok meria v decibeloch (dB). Pre väčšinu aplikácií sa za dobrú považuje vložná strata menšia ako 0,5 dB. V niektorých vysokovýkonných systémoch však možno budete potrebovať izolátor s ešte nižšou vložnou stratou, napríklad 0,2 dB alebo menej. Pri výbere izolátora skontrolujte špecifikáciu vložného útlmu a porovnajte ju s vašimi systémovými požiadavkami.

Izolácia

Izolácia je mierou toho, ako dobre izolátor blokuje signál v opačnom smere. Tiež sa meria v dB. Vyššia hodnota izolácie znamená, že izolátor lepšie zabraňuje odrazom signálu a rušeniu.

Napríklad, ak má izolátor izoláciu 20 dB, znamená to, že výkon signálu v opačnom smere sa zníži o faktor 100 v porovnaní s smerom dopredu. V mnohých RF systémoch je dostatočná izolácia 20 - 30 dB. Ale v aplikáciách, kde existuje vysoké riziko rušenia signálu, možno budete potrebovať izolátor s ešte vyššou izoláciou, napríklad 40 dB alebo viac.

Manipulácia s energiou

Manipulácia s napájaním sa vzťahuje na maximálne množstvo RF energie, ktoré môže izolátor zvládnuť bez poškodenia. Toto je dôležitý parameter, najmä vo vysokovýkonných RF systémoch. Ak prekročíte výkonovú kapacitu izolátora, môže to viesť k prehriatiu, zníženiu výkonu alebo dokonca trvalému poškodeniu.

Výkon izolátora závisí od niekoľkých faktorov, vrátane jeho konštrukcie, materiálov a chladiaceho mechanizmu. Pri výbere izolátora dbajte na to, aby ste zvolili izolátor s výkonom, ktorý je vyšší ako maximálna úroveň výkonu vo vašom systéme.

VSWR (pomer stojatých vĺn napätia)

VSWR je miera toho, ako dobre je izolátor prispôsobený impedancii RF systému. Nízka hodnota VSWR indikuje dobrú impedančnú zhodu, čo znamená, že väčšia časť výkonu signálu sa prenáša cez izolátor a menej sa odráža späť.

VSWR 1:1 je ideálny, ale v praxi je to ťažké dosiahnuť. Väčšina RF izolátorov má VSWR približne 1,2:1 až 1,5:1. Vyšší VSWR môže viesť k zvýšeným stratám vloženia a odrazom signálu, čo môže zhoršiť výkon vášho RF systému.

Rozsah teplôt

Teplotný rozsah je rozsah teplôt, v ktorých môže izolátor efektívne fungovať. Rôzne aplikácie majú rôzne teplotné požiadavky. Napríklad pri vonkajších aplikáciách môže byť potrebné, aby izolátor pracoval v širokom rozsahu teplôt, od -40 °C do +85 °C.

Pri výbere izolátora skontrolujte špecifikáciu teplotného rozsahu a uistite sa, že spĺňa požiadavky vašej aplikácie. Niektoré izolátory sú navrhnuté tak, aby fungovali pri extrémnych teplotách, zatiaľ čo iné sú vhodnejšie pre vnútorné alebo kontrolované prostredie.

Fázový posun

Fázový posun je zmena fázy RF signálu pri jeho prechode cez izolátor. V niektorých aplikáciách, ako sú fázované antény, je potrebné starostlivo kontrolovať fázový posun izolátora. Stabilný a predvídateľný fázový posun je dôležitý pre udržanie správnej činnosti RF systému.

Väčšina RF izolátorov má relatívne malý fázový posun, ale stále je to niečo, čo treba zvážiť, najmä v aplikáciách, kde je kritická fázová presnosť.

Veľkosť balenia a montáž

Veľkosť balenia a možnosti montáže izolátora sú tiež dôležitými faktormi. V závislosti od vašej aplikácie možno budete potrebovať malý kompaktný izolátor, ktorý možno ľahko integrovať do dosky plošných spojov (PCB). Alebo možno budete potrebovať väčší izolátor so špecifickým montážnym mechanizmom pre RF systém namontovaný v stojane.

Ponúkame rôzne veľkosti balenia a možnosti montáže, aby sme uspokojili rôznorodé potreby našich zákazníkov. Či už potrebujete izolátor na povrchovú montáž pre PCB alebo izolátor montovaný na prírubu pre rackový systém, máme pre vás všetko.

náklady

V neposlednom rade je vždy dôležitým faktorom cena. Cena RF izolátora závisí od niekoľkých faktorov, vrátane jeho výkonových parametrov, frekvenčného rozsahu, kapacity spracovania energie a značky. Aj keď je dôležité dosiahnuť za svoje peniaze čo najlepší výkon, musíte tiež vyvážiť náklady a rozpočet.

Pri porovnávaní rôznych izolátorov nezabudnite zvážiť celkovú hodnotu. O niečo drahší izolátor s lepšími výkonovými parametrami vám môže z dlhodobého hľadiska ušetriť peniaze znížením potreby ďalších komponentov alebo upgradov systému.

Takže tu to máte - kľúčové parametre RF izolátorov. Pri výbere RF izolátora pre vašu aplikáciu nezabudnite starostlivo zvážiť tieto parametre a vyberte si ten, ktorý najlepšie vyhovuje vašim požiadavkám.

Ak si stále nie ste istí, ktorý RF izolátor je pre vás ten pravý, alebo ak máte ďalšie otázky, neváhajte nás osloviť. Sme tu, aby sme vám pomohli nájsť perfektné riešenie pre váš RF systém. Či už ste malý startup alebo veľká spoločnosť, máme odborné znalosti a produkty, ktoré vyhovujú vašim potrebám. Kontaktujte nás ešte dnes, aby ste mohli začať proces obstarávania a poďme spoločne posunúť váš RF systém na ďalšiu úroveň!

Referencie

• Požár, DM (2011). Mikrovlnné inžinierstvo (4. vydanie). Wiley.
• Collin, RE (2001). Základy mikrovlnného inžinierstva (2. vydanie). Wiley.
