Aké sú kľúčové parametre výkonnosti RF zosilňovačov?

Zosilňovače RF sú rozhodujúcimi komponentmi v širokej škále bezdrôtových komunikačných systémov, radarových systémov a ďalších RF aplikácií. Ako dodávateľ RF zosilňovačov je nevyhnutné porozumieť kľúčovým parametrom výkonnosti RF zosilňovačov pre poskytovanie produktov vysokej kvality a na uspokojenie rôznych potrieb našich zákazníkov. V tomto blogu preskúmame hlavné parametre výkonnosti, ktoré definujú charakteristiky a schopnosti RF zosilňovačov.

Zisk

Zisk je pravdepodobne najzákladnejším parametrom RF zosilňovača. Predstavuje pomer výstupného výkonu k vstupnému výkonu zosilňovača. Zisk sa zvyčajne vyjadruje v decibeloch (DB). Vyšší zisk znamená, že zosilňovač môže efektívnejšie zvýšiť výkon vstupného signálu. Napríklad, ak má zosilňovač zisk 20 dB, znamená to, že výstupný výkon je 100 -krát väčší ako vstupný výkon (od (g (db) = 10 \ log_ {10} (p_ {out}/p_ {in})) a kedy (g = 20) db, (p_ {out}/p_ {in} = 10^{} = 100).

Zisk RF zosilňovača nie je konštantný vo všetkých frekvenciách. Zvyčajne má odozvu závislú od frekvencie, ktorá je opísaná krivkou frekvencie zisku. Šírka pásma zosilňovača je rozsah frekvencií, nad ktorými zostáva zisk v rámci špecifikovanej hodnoty, zvyčajne do 3 dB od maximálneho zisku. Široký zosilňovač šírky pásma je žiaduci v aplikáciách, kde je potrebné zosilniť veľké množstvo frekvencií, napríklad v širokopásmových komunikačných systémoch.

Figúrka

Obrázok hluku je ďalším kritickým parametrom pre RF zosilňovače, najmä v aplikáciách, kde je pomer signálu - k - šum (SNR) nanajvýš dôležitý. Obrázok šumu zosilňovača je definovaný ako pomer vstupného SNR k výstupnému SNR. Kvantifikuje, koľko zosilňovača degraduje SNR vstupného signálu. Obrázok nižšieho hluku naznačuje, že zosilňovač dodáva signálu menej hluku.

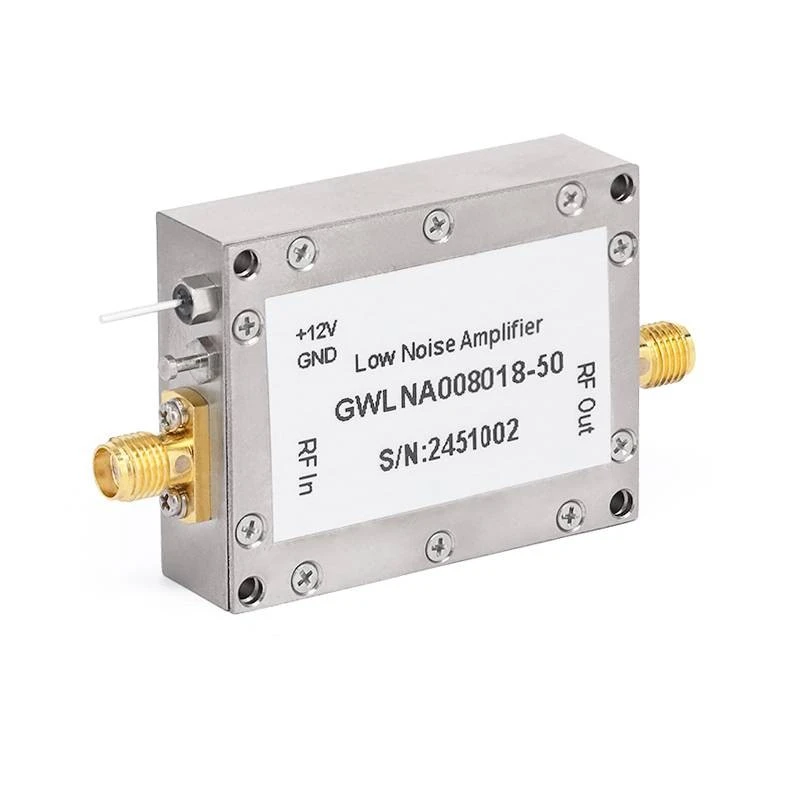

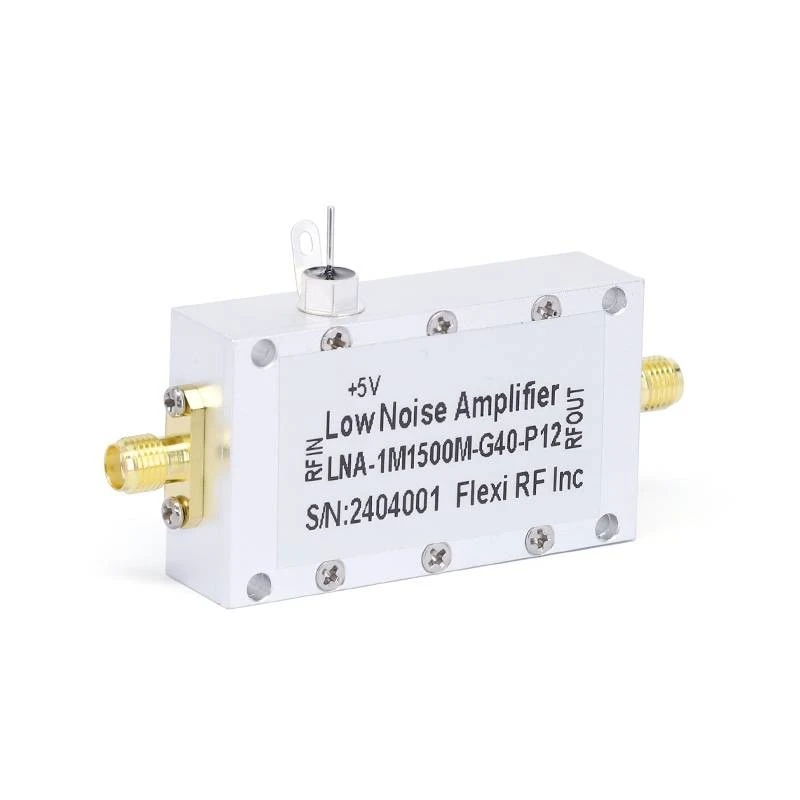

V mnohých RF systémoch, ako sú prijímače v bezdrôtových komunikačných a radarových systémoch, je predný a koncový zosilňovač častoZosilňovače s nízkym hlukom(LNA). LNA sú navrhnuté tak, aby mali hodnoty veľmi nízkeho šumu, zvyčajne v rozsahu 1 - 3 dB. Použitím LNA na prednom konci sa môže celkový výkon systému systému výrazne vylepšiť, čo umožňuje lepšiu detekciu a príjem slabých signálov.

Výstupný výkon

Výstupný výkon RF zosilňovača je úroveň napájania, ktorú môže zosilňovač dodať na zaťaženie. Existuje niekoľko dôležitých špecifikácií výstupného výkonu, vrátane výstupného výkonu saturácie ((p_ {sat})) a 1 - db kompresného bodu ((p_ {1db})).

Výstup nasýtenia je maximálny výstupný výkon, ktorý môže zosilňovač produkovať. Okrem tohto bodu zvýšenie vstupného výkonu nebude mať za následok proporcionálne zvýšenie výstupného výkonu a zosilňovač vstupuje do saturačnej oblasti, kde sa zisk výrazne znižuje.

Kompresná bod 1 - DB je úroveň výstupného výkonu, pri ktorej zisk zosilňovača klesá o 1 dB z hodnoty lineárneho zisku. Je to dôležitá špecifikácia, pretože označuje začiatok ne -linearity v zosilňovači. V mnohých aplikáciách sú zosilňovače prevádzkované pod (p_ {1db}), aby sa zabezpečila lineárna prevádzka a minimalizovala skreslenie signálu.

Linearita

Linearita je miera toho, ako dobre môže zosilňovač zosilniť signál bez zavedenia skreslenia. Linearita v zosilňovači môže spôsobiť deformáciu intermodulácie (IMD), čo vedie k vytvoreniu ďalších frekvenčných komponentov, ktoré nie sú prítomné v pôvodnom vstupnom signáli. Tieto nechcené frekvenčné komponenty môžu zasahovať do ďalších signálov v systéme a degradovať celkový výkon.

Dva dôležité parametre na meranie linearity sú bod zachytenia tretieho rozmeru (IP3) a bod zachytenia druhého poradia (IP2). IP3 je teoretickým bodom, kde sa intermodulačné produkty tretieho rádu pretínajú so základným výstupným výkonom v grafe výstupného výkonu oproti vstupnému výkonu. Vyššia hodnota IP3 označuje lepšiu linearitu a nižšiu IMD. Podobne IP2 súvisí s intermodulačnými produktmi druhej objednávky.

Vstupná a výstupná impedancia

Vstupná a výstupná impedancia RF zosilňovača je dôležitá pre správne zladenie so zdrojom a zaťažením. Zodpovedanie impedancie je rozhodujúce pre zabezpečenie maximálneho prenosu výkonu medzi zosilňovačom a pripojenými komponentmi.

Vo väčšine RF systémov je štandardná impedancia 50 ohmov. Zosilňovač so vstupnou impedanciou 50 ohmov sa dá ľahko pripojiť k zdroju 50 - ohm, ako je prenosové vedenie alebo generátor signálu, bez významného odrazu signálu. Podobne výstupná impedancia 50 ohmov umožňuje efektívny prenos energie na zaťaženie 50 - ohm, ako je anténa alebo iná RF komponent.

Účinnosť pridanej energie (PAE)

Účinnosť pridaná výkonom je miera toho, ako efektívne RF zosilňovač prevádza DC výkon na výstupný výkon RF. Je definovaný ako pomer výstupného výkonu RF mínus vstupný výkon RF k jednosmernému výkonu spotrebovaným zosilňovačom.

PAE je dôležitým faktorom, najmä v RF systémoch s batériou alebo v aplikáciách, kde je potrebné minimalizovať spotrebu energie. Zosilňovače s vysokou účinnosťou môžu znížiť celkovú spotrebu energie systému, predĺžiť výdrž batérie a tiež znížiť požiadavky na rozptyl tepla. Napríklad v mobilných komunikačných zariadeniach sú napájacie zosilňovače s vysokou PAE nevyhnutné na zlepšenie výkonu batérie a zníženie tepelného napätia na zariadení.

Získať rovinnosť

Získajte rovinnosť sa týka variácie zisku v špecifikovanom frekvenčnom pásme. Zosilňovač s dobrým ziskom má v celom rozsahu prevádzkovej frekvencie relatívne konštantný zisk. Je to dôležité v aplikáciách, kde je potrebná rovnomerná zosilnenie signálu, napríklad v širokopásmových komunikačných systémoch a testovacích a meracích zariadeniach.

Zisková rovinnosť je zvyčajne špecifikovaná ako maximálna odchýlka zisku z jej priemernej hodnoty v rámci určeného frekvenčného pásma. Napríklad Špecifikácia rovinnosti zisku ± 0,5 dB znamená, že zisk zosilňovača sa odchyľuje viac ako 0,5 dB od svojej priemernej hodnoty zisku v celom rozsahu prevádzkovej frekvencie.

Fázový hluk

Fázový šum je miera krátkej frekvenčnej stability RF zosilňovača. Je to spôsobené náhodnými kolísaniami vo fáze výstupného signálu. Fázový hluk môže degradovať výkon RF systémov, najmä v aplikáciách, ako je syntéza frekvencie, radar a komunikačné systémy, ktoré sa spoliehajú na presnú frekvenciu a fázové informácie.

Vo frekvenčných aplikáciách syntetizátora je na generovanie stabilných a čistých frekvenčných signálov potrebný nízky šum. Vysoký fázový šum môže mať za následok spektrálne šírenie signálu, ktoré môže spôsobiť rušenie s inými signálmi v systéme a znížiť celkový výkon komunikačného alebo radarového systému.

Izolácia

Izolácia je parameter, ktorý meria stupeň elektrického oddelenia medzi rôznymi portami RF zosilňovača, ako sú vstupné a výstupné porty. Dobrá izolácia medzi vstupnými a výstupnými portmi je dôležitá na zabránenie spätnej väzby a sebaposcitácie v zosilňovači.

V viacnásobných zosilňovačoch alebo zosilňovačoch s viacerými vstupnými a výstupnými portami je potrebná vysoká izolácia, aby sa zabezpečilo, že signály na rôznych portoch navzájom nezasahujú. Izolácia sa zvyčajne vyjadruje v decibeloch a vyššia hodnota izolácie naznačuje lepšie elektrické oddelenie medzi portami.

Stabilita teploty

Výkonnosť RF zosilňovačov môže byť ovplyvnená variáciami teploty. Teplotná stabilita je miera toho, ako dobre zosilňovač udržuje svoje výkonnostné parametre, ako je zisk, číslo hluku a výstupný výkon, v širokom teplotnom rozsahu.

V mnohých aplikáciách sú RF zosilňovače povinné fungovať v tvrdých podmienkach prostredia, kde sa teplota môže výrazne meniť. Zosilňovače s dobrou stabilitou teploty sú navrhnuté tak, aby kompenzovali zmeny teploty - závislé od ich výkonu, čím sa zabezpečuje spoľahlivé prevádzky v celom teplotnom rozsahu.

Záver

Ako dodávateľ RF zosilňovačov chápeme dôležitosť týchto kľúčových parametrov výkonnosti pri uspokojovaní rôznych potrieb našich zákazníkov. Starostlivým navrhovaním a výrobou zosilňovačov s optimalizovaným výkonom z hľadiska zisku, čísla hluku, výstupného výkonu, linearity a ďalších parametrov môžeme poskytnúť vysokokvalitné RF zosilňovače pre širokú škálu aplikácií.

Ak potrebujete RF zosilňovače pre svoj projekt alebo aplikáciu, pozývame vás, aby ste nás kontaktovali kvôli podrobnej diskusii. Náš tím expertov je pripravený pomôcť vám pri výbere najvhodnejšieho zosilňovača na základe vašich konkrétnych požiadaviek. Či už potrebujete zosilňovač s nízkym hlukom pre prijímač alebo vysoký výkon pre vysielač pre vysielač, máme odborné znalosti a portfólio produktov, ktoré vyhovujú vašim potrebám.

Odkazy

1. Pozar, DM (2011). Mikrovlnné inžinierstvo. Wiley.
2. Razavi, B. (2012). RF mikroelektronika. Prentice Hall.
3. Vendelin, GD, Pavio, AM, & Rohde, UL (1990). Návrh mikrovlnných obvodov pomocou lineárnych a nelineárnych techník. Wiley.
