Aký je frekvenčný rozsah RF záťaží?

V oblasti rádiofrekvenčnej (RF) technológie zohrávajú RF záťaže kľúčovú úlohu. Ako špecializovaný dodávateľ RF záťaží som mal tú česť ponoriť sa hlboko do zložitosti týchto komponentov, najmä pokiaľ ide o ich frekvenčné rozsahy. Pochopenie frekvenčného rozsahu vysokofrekvenčných záťaží je nevyhnutné pre rôzne aplikácie, od telekomunikácií až po letectvo. V tomto blogu preskúmam frekvenčné rozsahy rôznych typov RF záťaží a ich význam v moderných RF systémoch.

Základy RF záťaže

Predtým, ako sa ponoríme do frekvenčných rozsahov, stručne pochopme, čo sú RF záťaže. RF záťaže sú pasívne komponenty navrhnuté tak, aby absorbovali RF energiu bez toho, aby ju odrážali späť do systému. Používajú sa na ukončenie prenosových vedení, ako fiktívne záťaže na testovanie a v rôznych iných aplikáciách, kde sa vyžaduje riadená absorpcia RF energie.

Význam frekvenčného rozsahu

Frekvenčný rozsah RF záťaže určuje jej použiteľnosť v rôznych RF systémoch. Rôzne aplikácie fungujú na rôznych frekvenciách a použitie RF záťaže s vhodným frekvenčným rozsahom je rozhodujúce pre optimálny výkon. Napríklad záťaž používaná v celulárnej základňovej stanici bude musieť pokryť frekvenčné pásma využívané celulárnou sieťou, zatiaľ čo záťaž používaná v satelitnom komunikačnom systéme bude musieť pracovať na oveľa vyšších frekvenciách.

Bežné typy RF záťaží a ich frekvenčné rozsahy

N RF záťaže

N RF záťažesú široko používané v mnohých RF aplikáciách kvôli ich robustnému dizajnu a relatívne širokému frekvenčnému rozsahu. Tieto záťaže zvyčajne pokrývajú frekvencie od jednosmerného prúdu (0 Hz) do 18 GHz. Konektor N, ktorý sa bežne používa pri týchto záťažiach, je známy svojou odolnosťou a schopnosťou zvládať vysoké úrovne výkonu. Vďaka tomu sú záťaže N RF vhodné pre aplikácie, ako sú radarové systémy, základňové stanice bezdrôtovej komunikácie a testovacie a meracie zariadenia.

Široký frekvenčný rozsah záťaží N RF umožňuje ich použitie v rôznych systémoch pracujúcich na rôznych frekvenciách. Napríklad v radarovom systéme môže byť záťaž použitá na ukončenie prenosovej linky a absorbovanie akejkoľvek nežiaducej RF energie. V základňovej stanici bezdrôtovej komunikácie sa môže použiť na testovanie výkonu RF systému.

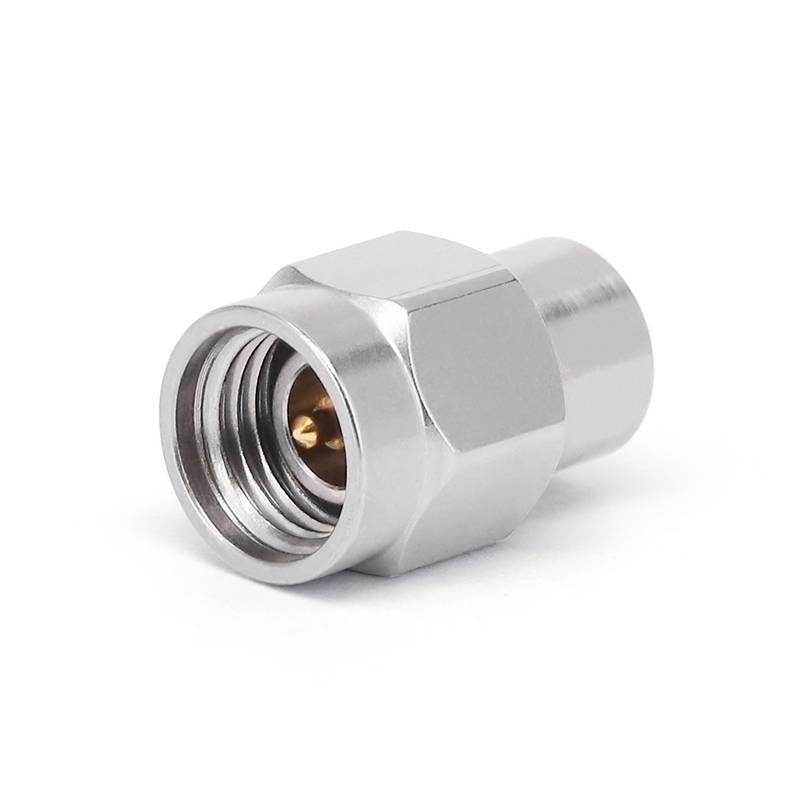

3,5 mm RF záťaže

3,5 mm RF záťažesú určené pre vysokofrekvenčné aplikácie. Ponúkajú vynikajúci výkon vo frekvenčnom rozsahu od DC do 34 GHz. 3,5 mm konektor je presný konektor, ktorý poskytuje nízku vložnú stratu a vysokú spätnú stratu, vďaka čomu je ideálny pre aplikácie, kde sa vyžaduje vysokofrekvenčná presnosť.

Tieto záťaže sa bežne používajú v mikrovlnných a milimetrových vlnových systémoch, ako je satelitná komunikácia, vysokorýchlostný prenos dát a mikrovlnné testovacie zariadenia. V satelitnej komunikácii im vysokofrekvenčný rozsah 3,5 mm RF záťaží umožňuje zvládnuť frekvencie používané pre satelitný uplink a downlink. Pri vysokorýchlostnom prenose dát môžu byť použité na ukončenie prenosových liniek a zabezpečenie integrity signálu.

SMA RF záťaže

SMA RF záťažesú jedným z najpopulárnejších typov RF záťaží vďaka ich kompaktným rozmerom a širokej dostupnosti. Zvyčajne pokrývajú frekvencie od jednosmerného prúdu do 18 GHz. Konektor SMA je konektor malej veľkosti, ktorý je široko používaný v RF a mikrovlnných obvodoch.

Záťaže SMA RF sa používajú v rôznych aplikáciách vrátane bezdrôtových zariadení, RF modulov a testovacích a meracích nastavení. V bezdrôtových zariadeniach, ako sú smartfóny a Wi - Fi routery, možno záťaže SMA RF použiť na ukončenie RF portov a zabránenie odrazom signálu. V testovacích a meracích zostavách ich možno použiť na simuláciu rôznych podmienok zaťaženia a testovanie výkonu RF komponentov.

Faktory ovplyvňujúce frekvenčný rozsah

Frekvenčný rozsah RF záťaže môže ovplyvniť niekoľko faktorov. Jedným z hlavných faktorov je samotná konštrukcia nákladu. Pri určovaní frekvenčnej odozvy zohrávajú úlohu použité materiály, geometria záťaže a typ konektora. Napríklad záťaž s presnejším dizajnom konektora bude mať vo všeobecnosti lepšiu frekvenčnú odozvu pri vyšších frekvenciách.

Ďalším faktorom je výrobný proces. Vysokokvalitné výrobné procesy môžu zabezpečiť konzistentný výkon záťaže v celom frekvenčnom rozsahu. Akékoľvek odchýlky vo výrobnom procese môžu viesť k odchýlkam vo frekvenčnej odozve, čo môže ovplyvniť výkon RF systému.

Dôležitosť výberu správneho frekvenčného rozsahu

Výber správneho frekvenčného rozsahu pre RF záťaž je rozhodujúci pre celkový výkon RF systému. Ak je frekvenčný rozsah záťaže príliš úzky, nemusí byť schopný zvládnuť frekvencie používané v systéme, čo vedie k odrazom signálu a slabému výkonu. Na druhej strane, ak je frekvenčný rozsah príliš široký, nemusí poskytovať optimálny výkon na konkrétnych požadovaných frekvenciách.

Ak sa napríklad v systéme, ktorý pracuje na frekvencii 20 GHz, použije záťaž s frekvenčným rozsahom 0 – 10 GHz, záťaž nebude schopná efektívne absorbovať RF energiu a dôjde k výrazným odrazom signálu. To môže viesť k rušeniu, zníženiu sily signálu a celkovej degradácii výkonu systému.

Prispôsobenie RF záťaže pre špecifické frekvenčné rozsahy

Ako dodávateľ RF záťaží chápeme, že rôzni zákazníci môžu mať špecifické požiadavky na frekvenčný rozsah ich RF záťaží. Preto ponúkame na mieru vyrobené RF záťaže, ktoré spĺňajú tieto jedinečné potreby. Náš tím odborníkov môže spolupracovať so zákazníkmi pri navrhovaní a výrobe RF záťaží s presným frekvenčným rozsahom požadovaným pre ich aplikácie.

Či už ide o záťaž pre špecializovaný radarový systém pracujúci na určitej frekvencii alebo záťaž pre vysokorýchlostný systém prenosu dát, máme odborné znalosti a zdroje na dodanie vysokokvalitných RF záťaží s požadovaným frekvenčným rozsahom.

Záver

Na záver, frekvenčný rozsah RF záťaží je kritickým parametrom, ktorý určuje ich použiteľnosť v rôznych RF systémoch. Rôzne typy RF záťaží, ako napríklad N RF záťaže, 3,5 mm RF záťaže a SMA RF záťaže, majú rôzne frekvenčné rozsahy, aby vyhovovali rôznym aplikáciám. Pochopenie požiadaviek na frekvenčný rozsah vášho RF systému a výber správnej záťaže je nevyhnutný pre optimálny výkon.

Ak hľadáte vysokofrekvenčné záťaže a potrebujete pomoc pri výbere správneho frekvenčného rozsahu pre vašu aplikáciu, alebo ak máte špecifické požiadavky na RF záťaže vyrobené na mieru, neváhajte nás kontaktovať. Náš tím odborníkov je pripravený pomôcť vám nájsť perfektné riešenie RF záťaže pre vaše potreby.
