Aká je impedancia porovnávania RF obehov?

Aká je impedancia porovnávania RF obehov? Poďme sa do tejto témy a ja sa podelím o niektoré poznatky ako dodávateľ RF Circulators.

Po prvé, pochopme, čo je rf obehový obeh. RF cirkulátor je pasívne zariadenie, ktoré má viac portov. Umožňuje, aby RF signály prúdili v konkrétnom smere, zvyčajne z jedného portu do druhého v kruhovom vzorke. Všeobecne sa používa v rôznych RF systémoch, ako sú radar, bezdrôtová komunikácia a satelitné systémy.

Teraz je porovnávanie impedancie zásadným konceptom, pokiaľ ide o RF obehoviny. Impedancia je v podstate opozícia, ktorú obvod predstavuje tok striedavého prúdu. V RF Systems zvyčajne hovoríme o charakteristickej impedancii, ktorá je konštantnou hodnotou pre konkrétnu prenosovú linku alebo komponent. Pre väčšinu RF systémov je štandardnou charakteristickou impedanciou 50 ohmov.

Prečo je impedancia taká dôležitá pre RF cirkulátory? Predstavte si, že sa snažíte preniesť vodu z jedného potrubia na druhú. Ak sú priemery potrubí veľmi odlišné, bude veľa turbulencií a voda bude zbytočná. Podobne v RF systému, ak sa impedancia zdroja, cirkulátor a zaťaženie nezhoduje, dôjde k odrazom signálu. Tieto úvahy môžu spôsobiť veľa problémov. Môžu znížiť účinnosť prenosu energie, skresliť signál a dokonca poškodiť komponenty v systéme.

Povedzme, že máme RF zdroj pripojený k portu 1 obehového obvodu a záťaž pripojený k portu 2. Ak impedancia zdroja, obehový obeh a záťaž je zhodné (zvyčajne do 50 ohmov), signál RF bude plynulo prúdiť z portu 1 do portu 2. Ale ak je tu nesúlad s impedanciou, časť signálu sa odrazí od zaťaženia do portu 2 a potom do cirkulátora). To nielen znižuje energiu dosahujúci zaťaženie, ale môže tiež spôsobiť rušenie v systéme.

Existuje niekoľko spôsobov, ako dosiahnuť zhodu s impedanciou pre RF obehové cirkulátory. Jednou z bežných metód je použitie porovnávacích sietí. Zvyčajne sa skladajú z induktorov, kondenzátorov a odporov. Hodnoty týchto komponentov sú starostlivo vybrané na úpravu impedancie zdroja alebo zaťaženia tak, aby zodpovedali impedancii obehu. Napríklad na transformáciu impedancie záťaže na požadovanú hodnotu sa môže použiť napríklad jednoduchá sieť porovnávania typu L - typu.

Ďalším dôležitým aspektom je meranie impedancie. Na meranie impedancie RF cirkulátora a pripojených komponentov používame špecializované nástroje, ako sú sieťové analyzátory. Sieťový analyzátor môže poskytnúť podrobné informácie o parametroch rozptylu (S - parametre) obehového obehu. Parameter S11 napríklad naznačuje indikáciu koeficientu odrazu v porte 1. Nízka hodnota S11 znamená, že v porte 1 je menej reflexie, čo je znakom dobrej zhody impedancie.

Ako dodávateľ RF cirkulátorov venujeme veľkú pozornosť porovnávaniu impedancie počas výrobného procesu. Používame vysoko kvalitné materiály a pokročilé výrobné techniky, aby sme zabezpečili, že naše obehové obehoviny majú konzistentné impedančné charakteristiky. Poskytujeme tiež podrobné údaje pre naše výrobky, ktoré zahŕňajú informácie o impedancii a ďalších dôležitých parametroch.

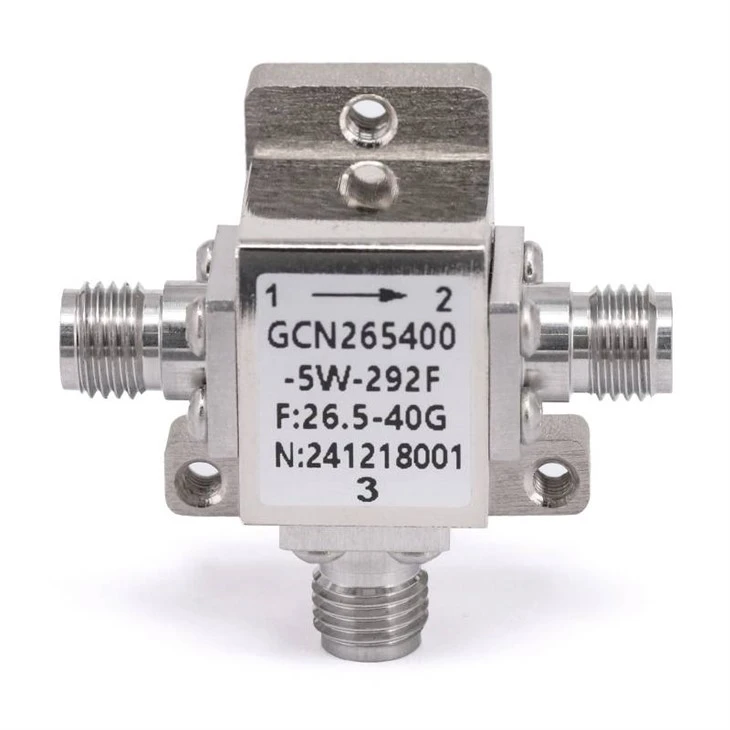

NášRF koaxiálne cirkulátorysú navrhnuté s ohľadom na impedanciu. Sú vhodné pre širokú škálu aplikácií, od malých bezdrôtových zariadení po radarové systémy vo veľkom meradle. Máme tím skúsených inžinierov, ktorí môžu našim zákazníkom pomôcť s akoukoľvek impedanciou - problémy, ktorým by mohli čeliť.

Ak vo vašom systéme používate RF cirkulátory, je dôležité mať na pamäti, že environmentálne faktory môžu tiež ovplyvniť porovnávanie impedancie. Teplota, vlhkosť a mechanické napätie môžu spôsobiť zmeny v impedancii komponentov. Takže správne balenie a inštalácia sú tiež nevyhnutné na udržanie dobrého zhodovania impedancie v priebehu času.

Okrem toho musíte pri integrácii RF cirkulátorov do systému zvážiť celkovú architektúru systému. Niekedy možno budete potrebovať v kaskádovej konfigurácii viac obehov. V takýchto prípadoch sa porovnávanie impedancie stáva ešte kritickejšou pre zabezpečenie správneho fungovania celého systému.

Ponúkame tiež služby prispôsobenia pre naše RF cirkulátory. Ak máte pre svoju aplikáciu konkrétne požiadavky na impedanciu, naši inžinieri môžu s vami spolupracovať pri navrhovaní obehu, ktorý vyhovuje vašim presným potrebám. Chápeme, že rôzne aplikácie môžu mať rôzne hodnoty impedancie a sme odhodlaní poskytovať riešenia, ktoré pre vás fungujú.

Ak ste na trhu s vysokými kvalitnými RF cirkulátormi s vynikajúcimi charakteristikami zodpovedajúcimi impedancii, neváhajte a kontaktujte nás. Sme tu, aby sme vám pomohli nájsť správne produkty pre vaše RF systémy. Či už pracujete na novom projekte alebo sa snažíte vylepšiť existujúci projekt, môžeme poskytnúť podporu a produkty, ktoré potrebujete.

Záverom možno povedať, že porovnávanie impedancie je základným aspektom RF obehov. Zabezpečuje efektívny prenos energie, znižuje odrazy signálu a zlepšuje celkový výkon RF systémov. Ako dodávateľ RF Circulators sme odhodlaní poskytovať výrobky, ktoré spĺňajú najvyššie štandardy porovnávania a kvality impedancie. Takže, ak máte akékoľvek otázky alebo potrebujete prediskutovať svoje požiadavky na RF obeh, neváhajte nás osloviť. Sme pripravení vám pomôcť pri výbere najlepších rozhodnutí pre vaše RF aplikácie.

Odkazy

1. Pozar, DM (2011). Mikrovlnné inžinierstvo. Wiley.
2. Collin, Re (1992). Základy pre mikrovlnné inžinierstvo. McGraw - Hill.
