Vnútorné bloky DC

Hlavnou funkciou DC bloku je zabrániť tomu, aby sa signály priameho prúdu (DC) prešli a zároveň umožňovali striedanie prúdových (AC) signálov, najmä rádiových frekvencií (RF), prejsť hladkým . Táto charakteristika je veľmi dôležitá v mnohých obvodoch, pretože môže zabrániť DC signálom, že majú nežiaduce účinky na následné obvody .}}}}}}}} priamym prúdom a vyhýba sa rušeniu DC zaujatosti s normálnym prenosom RF signálov .

Pre niektoré aplikačné scenáre, ktoré vyžadujú pripojenie k koaxiálnym káblom, sa použijú bloky RF DC s koaxiálnym obalom {. Tento obalový formulár má vynikajúci RF výkonnosť a anti-interferenčné schopnosti, čím sa zabezpečí efektívny prenos signálov RF medzi koaxiálnymi kábla PIN na pripojenie k vonkajšej tieniacej vrstve koaxiálneho kábla . Interný obvod je pripojený k kolíkom prostredníctvom špeciálnej štruktúry RF pripojenia, aby sa splnili výkonnostné požiadavky na nízku stratu a vysokú izoláciu . Všeobecne platí, že koaxiálne rozhrania DC blokov obsahujú rôzne typy RF rozhrania, ako sú SMA, 2 {}} {}} {}} {}} {} {}} {}} {}} {} { 1 . 85 mm. Vonkajší vodič je pasivovaný nehrdzavejúcou oceľou a materiál vodiča je mosadzovaný zlatom.

V bezdrôtovej komunikácii: V bezdrôtových vysielačoch sa používa na oddelenie komponentov DC a striedavého prúdu signálov rádiových frekvencií (RF) {., vyhýba sa DC predpätia ovplyvňujúceho spracovanie RF signálov pomocou následných obvodov, zabezpečuje normálny prenos a zosilnenie RF signálov {}}}

Škubáčka	Konektor	Časť	Vswr	Strata vloženia

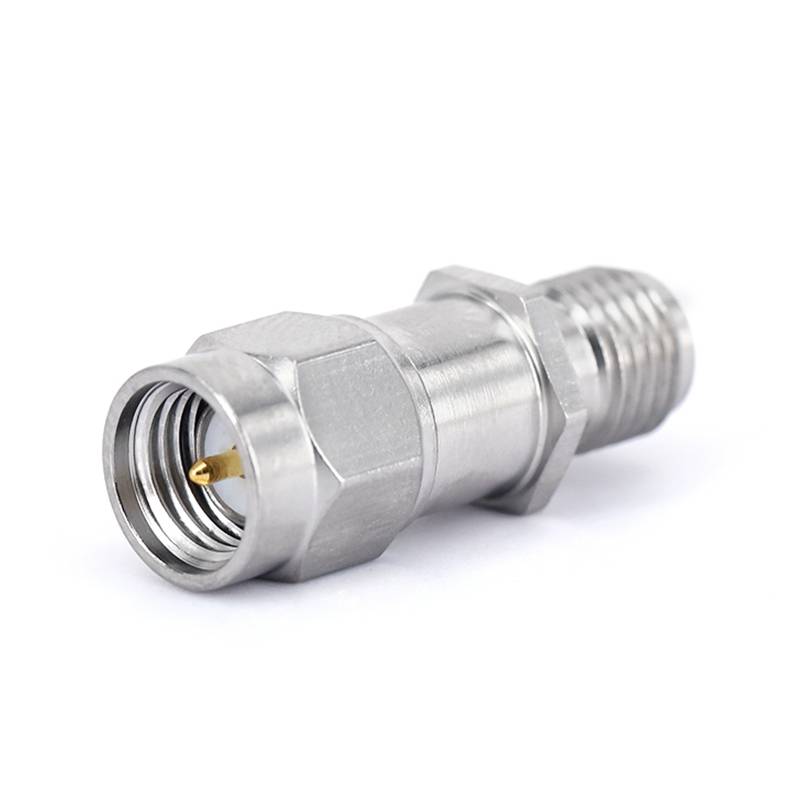

Fr 5- gdcb -18 g-smas -50	SMA Žena	10 MHz ~ 18 GHz	1.35	0,7 dB
Napätie, DC MAX (volty)	Napájanie, maximálny vstup (watts)	Blok bloku	Telesný materiál	Pokovovanie tela
+50	2	Vnútorný blok	Nehrdzavejúca oceľ	Pasivovaný

Škubáčka	Konektor	Časť	Vswr	Strata vloženia

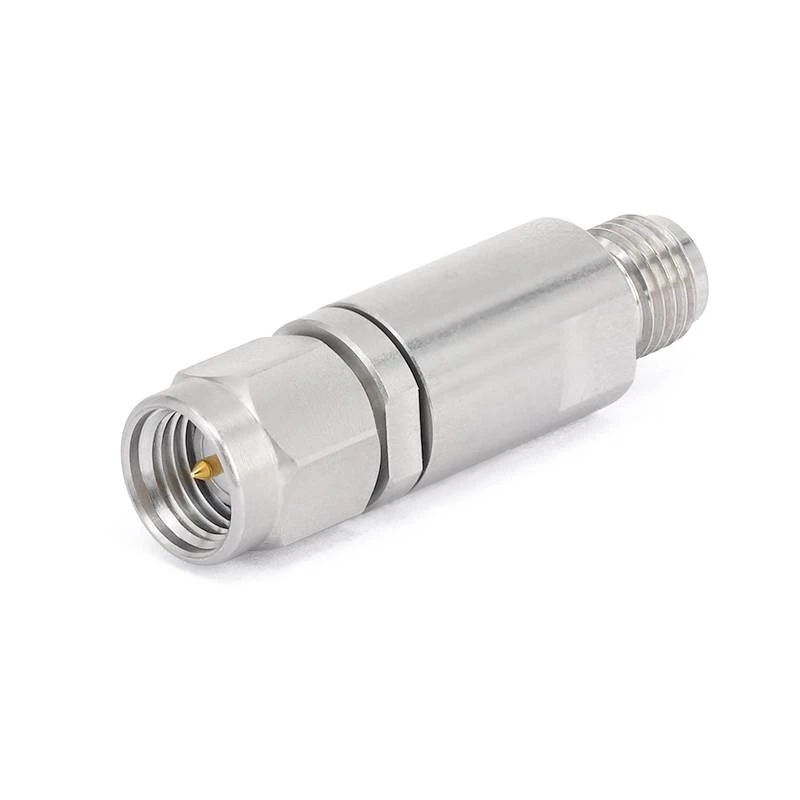

Fr 5- gdcb -27 g-sma-jk	SMA Žena	30 MHz ~ 27 GHz	1.25	0,8 dB
Napätie, DC MAX (volty)	Napájanie, maximálny vstup (watts)	Blok bloku	Telesný materiál	Pokovovanie tela
+50	2	Vnútorný blok	Nehrdzavejúca oceľ	Pasivovaný

Škubáčka	Konektor	Časť	Vswr	Strata vloženia

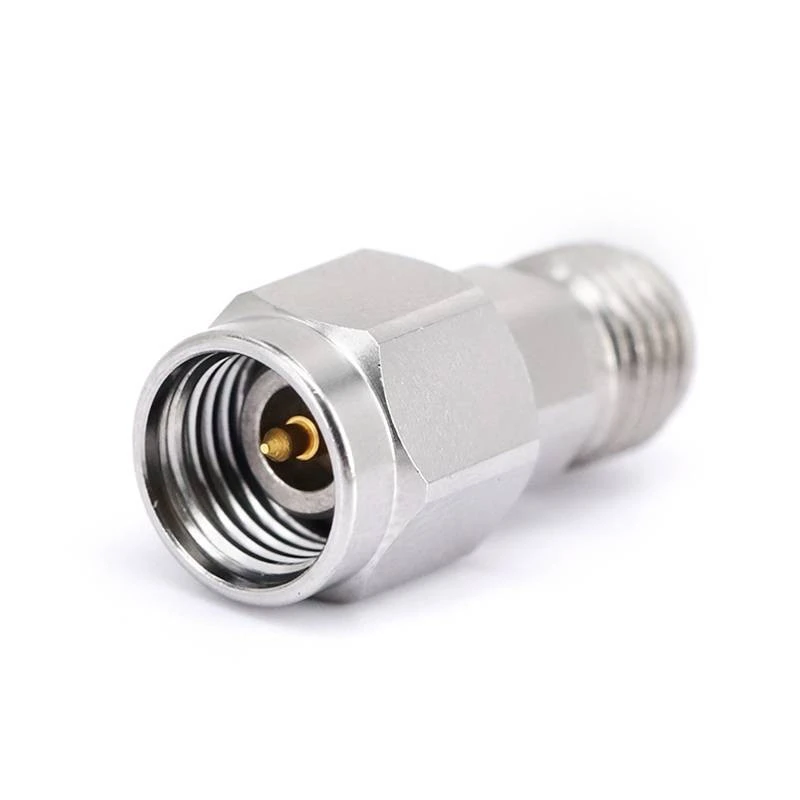

Fr 5- gdcb -40 g -292 e	2,92 mm žena	10 MHz ~ 40 GHz	1.30	0,5 dB
Napätie, DC MAX (volty)	Napájanie, maximálny vstup (watts)	Blok bloku	Telesný materiál	Pokovovanie tela
+60	2	Vnútorný blok	Nehrdzavejúca oceľ	Pasivovaný

Škubáčka	Konektor	Časť	Vswr	Strata vloženia

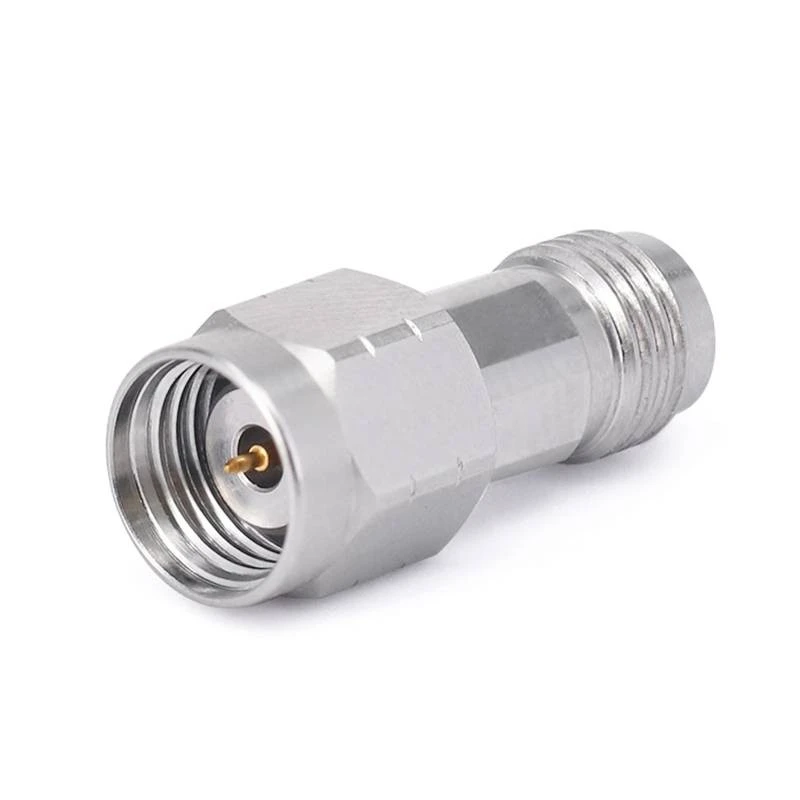

Fr 5- gdcb -67 g -185 e	1,85 mm žena	10 MHz ~ 67 GHz	1.50	0,9 dB
Napätie, DC MAX (volty)	Napájanie, maximálny vstup (watts)	Blok bloku	Telesný materiál	Pokovovanie tela
+60	2	Vnútorný blok	Nehrdzavejúca oceľ	Pasivovaný
