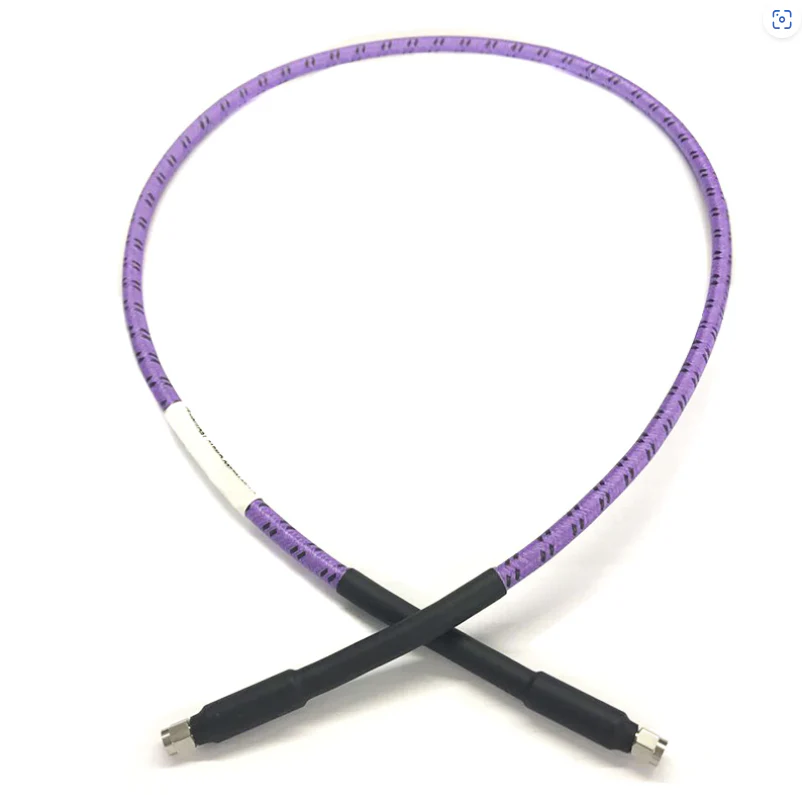

Ako zvoliť zostavu káblov RF



Výber správnej zostavy RF káblov je rozhodujúci pre zabezpečenie spoľahlivého prenosu signálu v poliach, ako sú telekomunikácie, radar, test a meranie, letectvo a priemyselné systémy {{}} Výberový proces vyžaduje vyváženie elektrického výkonu, mechanické charakteristiky, environmentálne odolnosť a požiadavky na aplikáciu .



1. objasnite požiadavky a scenáre aplikácie

Test: Časté ohýbanie, opakované spojenia a požiadavky na vysokú presnosť (e . g ., laboratórne vybavenie, osciloskopy) .

Pevná inštalácia: Dlhodobá stabilita a nízka údržba potrieb .

Drsné prostredie: Vystavenie extrémnym teplotám, vlhkosti, vibráciám alebo chemikáliám (e . g ., vonkajšie veže, letectvo, priemyselné stroje) .

Systémy s vysokou mobilitou: Flexibilita a trvanlivosť v pohybujúcich sa stavoch (e . g ., roboty, roboty, prenosné zariadenia) .



2. Vyhodnoťte parametre elektrického výkonu elektrického výkonu

A . frekvenčný rozsah

RF káble majú maximálnu prevádzkovú frekvenciu, za ktorou strata signálu (útlm) ostro zvyšuje . Zabezpečte, aby frekvencia menovité kábel pokrýva prevádzkový rozsah vášho systému:

Nízka frekvencia (menšia alebo rovná 6 GHz): RG 58, RG316 (bežné v spotrebnej elektronike) .

Stredná frekvencia (6–26 GHz): .086, .141 polo-flexibilné a polo-rigidné káble .

Vysoko frekvencia (26–40 GHz): Ultra-nízka amplitúda straty a fázové koaxiálne káble (e . g ., pre satelitnú komunikáciu, radar) .}}}}}}}}

Ultra vysoká frekvencia (40–110 GHz): Amplitúda ultra nízkej straty a fázové koaxiálne káble (Millimeter-Wave Systems) .

b . útlmus (strata signálu)

Útlm (db/ft) meria stratu signálu na vzdialenosť a zvyšuje sa s frekvenciou . pre prenos na dlhé vzdialenosti, uprednostňujte nízko-atentuálne káble .

C . impedančné porovnávanie

Nesúlad impedancie spôsobuje odraz signálu, zníženie účinnosti a vytváranie rušenia . zodpovedajú impedancii kábla do vášho systému:

Väčšina RF Systems (E . G ., vojenské, telekomunikácie, testovacie vybavenie): 50Ω .

Video / káblové televízne systémy: 75Ω .

Vyhnite sa miešaniu impedancie (e . g ., 50Ω kábel s konektormi 75Ω) .

D . kapacita manipulácie s výkonom

Kábel musí vydržať výkon systému (priemerný a maximálny výkon), aby sa predišlo prehriatiu alebo poruche . kľúčové faktory:

Priemerný výkon: Continuous Power (e . g ., 100W v základných staniciach) .

Power Power: Short-Pulse Power (E . G ., úroveň kilowatt v radari) .

Derate in High-Temperature Environment (e . g ., 20% redukcia pri 60 stupňoch) .

e . fázová stabilita

Vo fázových systémoch, ako sú systémy s diferenciálnymi signálmi, minimalizujte fázový posun spôsobený zmenami teploty alebo ohýbaním . vyberte káble so stabilnou amplitúdou a fázovými charakteristikami .



3. Vyhodnoťte mechanické charakteristiky

A . flexibilita

Vysoká flexibilita: Používajte flexibilné káble pre scenáre vyžadujúce časté ohýbanie (e . g ., testujte) .

Nízka flexibilita: Pre pevné inštalácie, ktoré si vyžadujú stabilitu, použite polo-rigid (solídny vonkajší vodič medi) alebo polo-flexibilné káble .

B . trvanlivosť

Polomer ohýbania: Uistite sa, že kábel vydrží minimálny polomer ohýbania bez degradácie výkonu .

Odolnosť proti noseniu: Používajte káble s robustnými plášťami (e . g ., nylonové spletené plášťové plášťa) z nehrdzavejúcej ocele)



4. Zvážte odolnosť proti životnému prostrediu

Kábel musí fungovať správne za svojich prevádzkových podmienok:

Teplotný rozsah: priemyselný stupeň (-40 do 125 stupňov), letecký stupeň (-55 do 165 stupňov) alebo extrémne prostredia {{}}} s vysokým textom Superconductors (E {6} {} {}., ptfe izolácia môže s izmulou {8} {} na 200} {} na 200} {} { ) .

Odolnosť proti vlhkosti / IP Hodnotenie: Vonkajšie použitie vyžaduje vodotesné káble / konektory (e . g ., IP67 / IP68 N-type konektory s O-Rings) .

Chemický odpor / UV odpor: pre scenáre vystavené oleju, paliva alebo slnečnému žiareniu (e . g ., etylén-tetrafluóreoethylén copolymérový plášť pre chemický rez;

Odolnosť proti vibráciám / nárazu: Aplikácie vojenského / leteckého apaceu vyžadujú káble s robustným tienením a reliéfom napätia (e . g ., splnenie MIL-DTL -17 štandardy) .



5. Vyberte kompatibilné konektory

Konektory sa musia zhodovať s rozhraním káblov a zariadení s nízkou stratou vloženia a spoľahlivým pripojením:

Bežné typy: SMA (do 18 GHz), N-typ (do 18 GHz, vysoký výkon), TNC (rezistentné na vibrácie), BNC (nízka frekvencia, rýchle pripojenie), 2 . 92 mm (až 40 GHz), 1,85 mm (až 67 GHz).

Funkcie: Vyberte konektory Crimp, Solder alebo Compression na základe inštalačných potrieb . v drsných prostrediach, vyberte konektory z nehrdzavejúcej ocele nad mosadznými .

Pohlavie a polarita: Uistite sa, že mužské / ženské konce zodpovedajú zariadeniu (e . g ., SMA Muž do n-typu žena) .



6. náklady na zostatok a spoľahlivosť

Vysoko výkonné káble (e . g ., strieborné vodiče, penové ptfe / ptfe s nízkou hustotou) sú drahšie, ale majú nižšiu stratu a dlhšiu životnosť (vhodné pre kritické systémy) .

Ekonomické možnosti (e . g ., oceľ Silver-Copper-Cld, konzervovaný medený cop, pvc puzdrá) sú vhodné pre nízkofrekvenčné, nekritické použitia (e {. g {{7}, spotrebiteľská elektronika) .}}}}}}}}}}}}}}}}}}}}}}}

Pre bezpečnostné kritické aplikácie (e . g ., lekárske vybavenie, letectvo), uprednostňujú spoľahlivosť pred nákladmi .



Zhrnutie kľúčových krokov

Objasnite scenár aplikačného scenára (fixný / mobilný, vnútorný / vonkajší, frekvenčný rozsah) .

Zápaste s elektrickými špecifikáciami (impedancia, výkon, útlm) .

Vyberte príslušné mechanické vlastnosti (flexibilita, veľkosť, trvanlivosť) .

Zabezpečiť odolnosť v oblasti životného prostredia (teplota, vlhkosť, chemikálie) .

Vyberte kompatibilné konektory .

Výkonnosť, náklady a spoľahlivosť .



Podľa týchto krokov si môžete vybrať zostavu RF kábla, ktorá optimalizuje integritu a životnosť signálu pre vaše konkrétne potreby .
