Aký je rozdiel medzi anténami Yagi a log-periodickými anténami?

Antény Yagi (Yagi-Uda antény) a log-periodické antény sú oboje smerové, antény s koncovým ohňom, ale výrazne sa líšia v návrhu, výkone a aplikáciách v dôsledku ich zreteľných prevádzkových zásad . nižšie je podrobné porovnanie naprieč kľúčovými dimenziami:



1. štrukturálny dizajn

Antény yagi

Pozostávať z ariadený prvok(Aktívny chladič pripojený k linke podávania), jedenreflektor(dlhšie ako riadený prvok) a viacnásobnériaditelia(kratší ako riadený element) .

Prvky sú usporiadané v priamke, s reflektorom za poháňaným prvkom a režiséri vpredu .

Zvyčajne majú malý počet prvkov (e . g ., 1 reflektor + 1 Element + 3 - 10 režisérov), čo vytvára kompaktné {.

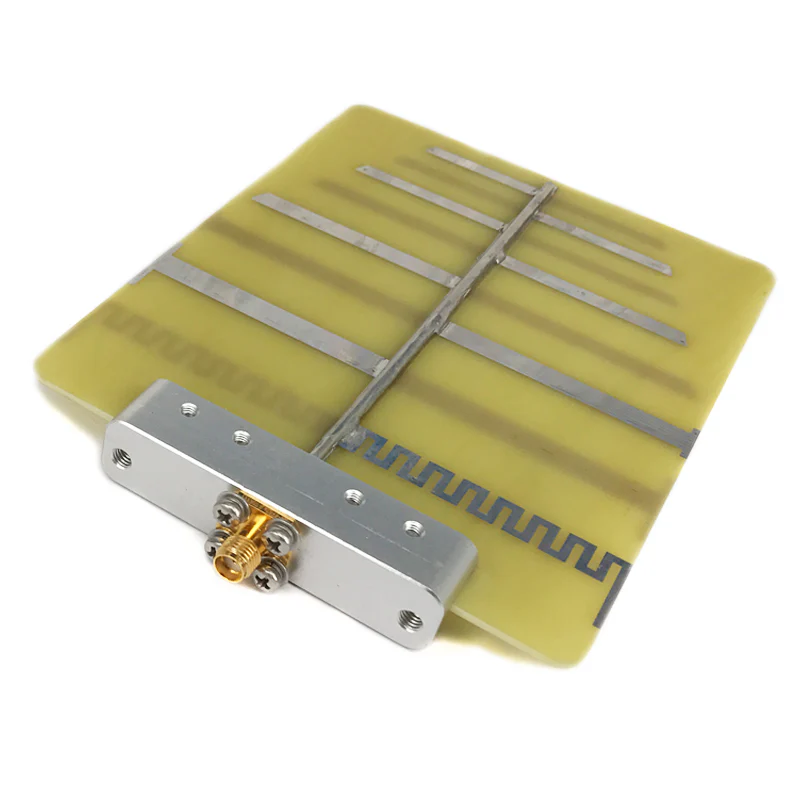

Log-periodické antény

Zložené zo sériedipólové prvky(振子) s postupne zvyšujúcimi sa dĺžkami usporiadanými pozdĺž centrálneho rozmachu alebo feedline .

Dĺžky prvkov a rozstup sledujú alog-periodický vzťah: Pomer po sebe idúcich dĺžiek prvkov a vzdialenosti je konštantný (e . g ., τ {{}} ln ln +1=dn {{}}, kde τ<1).

Vyžaduje viac prvkov (často 10 - 30+) na dosiahnutie širokej šírky pásma, čo vedie k dlhšej a zložitejšej štruktúre .



2. Princíp prevádzky

Antény yagi

Rezonančný dizajn: Každý prvok (reflektor, riadený prvok, režiséri) je naladený na špecifickú frekvenciu (rezonant pri cieľovej vlnovej dĺžke) . Reflektor a režiséri interagujú s riadeným prvkom, aby zaostrovali žiarenie v jednom smere (smerom k režisérom) .

Žiarenie je vylepšené konštruktívnym rušením v smere vpred (smerom k režisérom) a deštruktívne interferencie v opačnom smere (blokované reflektorom) .

Log-periodické antény

Neresonantný dizajn: Žiadny jediný prvok nie je naladený na špecifickú frekvenciu ., namiesto toho, pri akejkoľvek danej frekvencii, iba podskupina prvkov (tých, ktorých dĺžka je ~ λ/2 pre túto frekvenciu) aktívne prispieva k žiareniu .

Log-periodický pomer τ zaisťuje, že výkon antény sa pravidelne opakuje na logaritmickej frekvenčnej stupnici, čo umožňuje konzistentnú prevádzku v širokom pásme .



3. šírka pásma

Toto jeNajdôležitejší rozdiel:

Antény yagi: Úzka šírka pásma (zvyčajne 10–20% stredovej frekvencie) . výkon rýchlo degraduje mimo tohto rozsahu, pretože rezonančné prvky sú optimalizované iba pre špecifickú vlnovú dĺžku .

Log-periodické antény: Ultra široký šírka pásma (často pokrývajúce viaceré oktávy, e . g ., 1:10 alebo širšie frekvenčné pomery) . Udržiavajú stabilný výkon v celom svojom pásme v dôsledku usporiadania log-periodických prvkov, ktoré sa prispôsobujú rôznym vlnovým dĺžkam {{}}}}}}



4. zisk

Antény yagi: Vysoký zisk v rámci svojej úzkej šírky pásma (zvyčajne 5–15 dbi) . Zvyšovanie sa zvyšuje s počtom režisérov (viac režisérov=vyšší zisk, ale užšia šírka pásma) .}}}

Log-periodické antény: Mierny, ale stabilný zisk vo svojom širokom pásme (zvyčajne 3–10 dBI) . zisk sa s frekvenciou líši, takže sú spoľahlivé pre viacpásmové aplikácie .



5. Smeralita

Obaja súsmerové (koncové ohňu) antény, vyžarovanie väčšiny energie v jednom primárnom smere:

Antény yagi: Veľmi ostrá smerovacia úroveň s úzkym hlavným lalokom (nízka šírka lúčov) a nízkymi bočnými lalokami, vďaka čomu sú vysoko zamerané .

Log-periodické antény: Mierna smernica s mierne širším hlavným lalokom ako Yagis, ale táto šírka lúčov zostáva stabilná v rámci širokého frekvenčného rozsahu .



6. aplikácie

Kľúčové rozlíšenie v šírke pásma vedie k prípadom ich použitia:

Antény yagi: Ideálne preúzkopásmové, pevné frekvenčné aplikácieTam, kde sú prioritné priority vysokého zisku a ostrého smerovania, napríklad:

Recepcia televízora/rozhlasového vysielania (e . g ., UHF/VHF TV antenas) .

Komunikácia s bodom (e . g ., mikrovlnné odkazy pre vidiecky internet) .

Amatérske rádio (HF/VHF Bands) a Radar Systems .

Log-periodické antény: Preferované preširokopásmové aplikácievyžadujúce pokrytie vo viacerých frekvenciách, napríklad:

Komunikačné systémy (vojenské, pohotovostné služby), ktoré musia pracovať na rôznych frekvenciách .

EMC (elektromagnetická kompatibilita) Testovanie (na detekciu interferencie medzi širokými pásmi) .

Krátkodobé na mikrovlnné prijímače/vysielače (e . g ., analyzátory spektra, rádio astronómia) .



Zhrnutie

Charakteristický	Anténa Yagi	Anténa log-periodic
Štruktúra	Driven Element + 1 reflektor + niekoľko režisérov	Séria škálovaných dipólov (log-periodický pomer)
Šírka pásma	Úzke (10–20% stredovej frekvencie)	Široký (viac oktáv, e . g ., 1:10)
Zisk	Vysoký (5–15 DBI), ale frekvencia závislá od frekvencie	Mierne (3–10 DBI) a stabilné naprieč pásom
Smerovanie	Ostré (úzky hlavný lalok, nízke bočné laloky)	Mierne (širší hlavný lalok, stabilný nad pásom)
Zásada prevádzky	Rezonančné (naladené na špecifickú vlnovú dĺžku)	Nerezonant (prispôsobuje sa rôznym vlnovým dĺžkam)
Typické aplikácie	TV s pevnou frekvenciou, odkazy na bod k bodu	Širokopásmová komunikácia, testovanie EMC



Stručne povedané, Yagis Excel v úzkopásmových scenároch s vysokým obsahom, zatiaľ čo log-periodické antény sú nevyhnutné pre širokopásmovú flexibilitu .
