Aké sú rozdiely medzi polo-rigidnými a polo-flexibilnými káblami?



Porovnanie polotuhých a polo-flexibilných káblov

Polo-rigidné aj polo-flexibilné káble sa široko používajú vo vysoko a nízkofrekvenčných komunikačných scenároch, ale výrazne sa líšia v scenároch štruktúry, flexibility, výkonu a aplikácie . nižšie je podrobné porovnanie:



1. štrukturálny dizajn

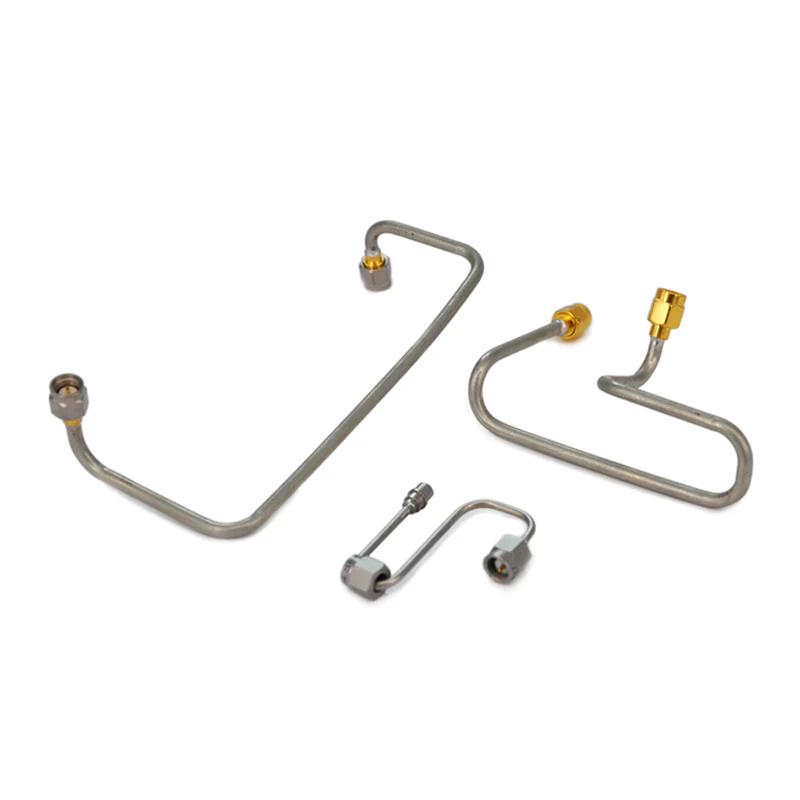

Polotuhé káble
Vonkajší vodič je vyrobený z tuhého, neohateného materiálu (zvyčajne meď) s pevným priemerom; Vnútorný vodič je centrálne podporovaný dielektrickým materiálom (e . g ., ptfe) .
Po vytvorení udržiava pevný tvar a nedá sa ľahko ohýbať alebo pretvoriť bez špecializovaných nástrojov .

Polo-flexibilné káble
Vonkajší vodič je vybavený spletenou štruktúrou s celú opletenú vrstvu, vďaka čomu je deformovateľnejšia ako solídny vonkajší vodič polo-rigidných káblov ., je tiež podporovaný dielektrickým materiálom, ale spletená štruktúra umožňuje opakované ohýbanie a tvarovanie ručným alebo jednoduchým nástrojom.}}}}}}}}



2. Porovnanie flexibility

Polotuhé káble
Majú vysokú tuhosť, zachovávajú si tvar po vytvorení a vykazujú silný odpor voči ohýbaniu ., že ohýbanie bez profesionálnych nástrojov môže poškodiť vonkajší vodič, čo vedie k degradácii výkonu .

Polo-flexibilné káble
Ponúkajú miernu flexibilitu, umožňujúca opakované ohýbanie, stočenie alebo smerovanie okolo prekážok bez trvalého poškodenia . ich flexibilita leží medzi tuhými a plne flexibilnými káblami .



3. parametre elektrického výkonu

Parameter	Polotuhé káble	Polo-flexibilné káble
Stabilita impedancie	Vynikajúca - pevná geometria zaisťuje konzistentnú impedanciu vo všetkých frekvenciách .	Dobré, ale horšie ako polo -rigidné - prepletené vonkajšie vodiče môžu spôsobiť mierne kolísanie impedancie pri extrémne vysokých frekvenciách .
Strata	Nízka strata vloženia, najmä v mikrovlnných pásmach (až do 100+ GHZ), v dôsledku hladkého povrchu tuhého vonkajšieho dirigentu .	Vyššia strata vloženia ako polo-rigid, najmä pri vysokých frekvenciách, v dôsledku malých medzier a povrchových nezrovnalostí v prepletenom vonkajšom vodiči .
Účinnosť tienenia	Vynikajúci (zvyčajne> 100 db) . Solid Out Outodor efektívne blokuje EMI a RFI .	Dobré (zvyčajne 80 dB), ale nižšie ako polo-rigid . medzery v spletenom vodiči môžu spôsobiť menšie úniky EMI .
Manipulácia s výkonom	Vyššie - pevné vodiče majú účinný rozptyl tepla, vhodné pre scenáre vysokých výkonov .	Nižšia - zlá tepelná vodivosť spletených vodičov obmedzuje kapacitu výkonu .



4. scenáre aplikácie

Polotuhé káble
Vhodné pre vysokofrekvenčné scenáre s vysokou presnosťou, ktoré si vyžadujú prísnu stabilitu a nízku stratu, napríklad:

Letecké a obranné systémy (radar, satelitná komunikácia);

Mikrovlnné testovacie zariadenia (analyzátory vektorových sietí, generátory signálu);

Zdravotnícke pomôcky (MRI stroje, systémy mikrovlnnej terapie);

Trvalé inštalácie s pevnou dĺžkou (e . g ., podávače antény základnej stanice) .

Polo-flexibilné káble
Vhodné pre scenáre, ktoré potrebujú miernu flexibilitu s dobrým výkonom, napríklad:

Prenosné testovacie nastavenia (e . g ., pripojenia medzi nástrojmi a duts);

Vnútorné RF systémy (WiFi smerovače, posilňovače bunkových signálov);

Scenáre vyžadujúce občasnú rekonfiguráciu (e . g ., Laboratórny prototypový vývoj);

Interné pripojenia v matici RF Switch .

Zhrnutie

Semi-rigidné káble Excel Excel vo vysoko výkonných scenároch s pevnou inštaláciou, ktoré ponúkajú vynikajúcu stabilitu a nízku stratu . polootvoriteľné káble, sú na druhej strane výhodnejšie v scenároch, ktoré si vyžadujú miernu flexibilitu s dobrým výkonom, vyváženosť a použiteľnosť .



Doplnkové poznámky: rozdiely v nákladoch a údržbe

Polotuhé káble:
Vyššie výrobné náklady v dôsledku solídneho vonkajšieho vodiča medi a potreba špecializovaných nástrojov na formovanie . Inštalácia a údržba sú zložitejšie (vyžadujú si profesionálnych operátorov) . Avšak ich stabilný výkon, odolnosť voči starnutiu a opotrebenie v nižších dlhodobých nákladoch, čo je vhodný pre scenár

Polo-flexibilné káble:
Nižšie náklady v dôsledku jednoduchších výrobných procesov pre spletené vonkajšie vodiče a žiadne potreby špecializovaných nástrojov na formovanie . Okrem toho ich manuálna ohybnosť znižuje náklady na údržbu a rekonfiguráciu, čo ich robí ideálnymi pre scenáre vyžadujúce časté úpravy alebo s rozpočtovými konštrukciami .



Rozšírenie: krátke porovnanie s plne flexibilnými káblami

Aby sme lepšie pochopili „polo-flexibilné“ umiestnenie, je užitočné stručné porovnanie s plne flexibilnými káblami:
Plne flexibilné káble majú vonkajšie vodiče zvyčajne prepletené z jemných medených prameňov (s malým alebo žiadnym pocínovaním), ktoré ponúkajú extrémnu flexibilitu pre ohýbanie alebo dokonca viazanie {{{}}, ich elektrický výkon (E . g.} {} { s potrebami s vysokou flexibilitou (e . g ., drôty pre slúchadlá, interné pripojenia v malých zariadeniach) .
Semi-flexibilné káble zasiahnu rovnováhu medzi flexibilitou a výkonom, vyplňujú medzeru medzi polo-rigidnými (vysokovýkonné, ale nespraviteľné) a plne flexibilné (vysoká flexibilita, ale slabší výkon) káble .
