3,5 mm adaptér

Adaptér 3 . 5 mm je všeobecne charakterizovaný kompaktnou štruktúrou . Vonkajší priemer konektora je zvyčajne asi 3 {{}} 5 mm, ktorý je navrhnutý tak, aby bol malý a ľahký, čo je vhodný na použitie v aplikáciách, kde je priestor obmedzený. Napríklad v niektorých miniatúrnych komunikačných zariadeniach alebo zostavách dosiek s vysokou hustotou je možné konektor 3,5 mm ľahko integrovať bez toho, aby zaberal príliš veľa miesta.

Zaslať požiadavku

Popis

Úvod produktu

In addition, there are also different forms of port interfaces, such as straight connectors and right-angle connectors. Right-angle connectors are more convenient for situations where space is limited and the connection needs to be made at a right angle. For example, in a complex circuit board layout, right-angle 3.5mm connectors can be used to save space and make the connection more flexible

Technické údaje produktu

3 .} 5 mm RF adaptérové zariadenia majú vo všeobecnosti nízky VSWR ., nízka VSWR môže účinne znížiť odraz signálu a zlepšiť účinnosť prenosu signálu {{}} v praktických aplikáciách, čo je hodnota VSWR menej ako 1.15, je možné dosiahnuť, aby sa zabezpečilo, že signál je hladký prenosný medzi inými zložkami a bezprostredne zneužívanými a zneužívajúcimi sa bezprostredne zneužíva.

Obstarávanie FAQ

1. Aký je váš MOQ?

Odpoveď: Ak máme produkty na sklade, nebude to žiadny MOQ . Ak potrebujeme vyrobiť, môžeme diskutovať o MOQ podľa presnej situácie zákazníka .

2. Aká dlhá je vaša dodacia lehota?

A: Všeobecný čas dodania je 15-30 dni po prijatí potvrdenia objednávky . prašník, ak máme tovar na sklade, bude trvať iba 1-2 dni .

Údaje o špecifikácii produktu

Konfigurácia
Typ konektora 1	3,5 mm
Konektor 1 impedancia	50 ohmov
Konektor 1 Polarita	Norma
Typ konektora 2	2,4 mm/2,92 mm/3,5 mm/n
Impedancia konektora 2	50 ohmov
Konektor 2 Polarita	Norma
Metóda pripojenia konektora	Žiadny
Štýl tela adaptéra	Príruba
Informácie o materiáloch
Stredný kontakt	Kocka zlatá
Vonkajší kontakt	Nehrdzavejúca oceľ
Tela	Nehrdzavejúca oceľ
Dielektrický	Pei
Environmentálne údaje
Teplotný rozsah	-55 Stupeň do +165
2011/65/EÚ (ROHS)	V súlade

Typ produktu

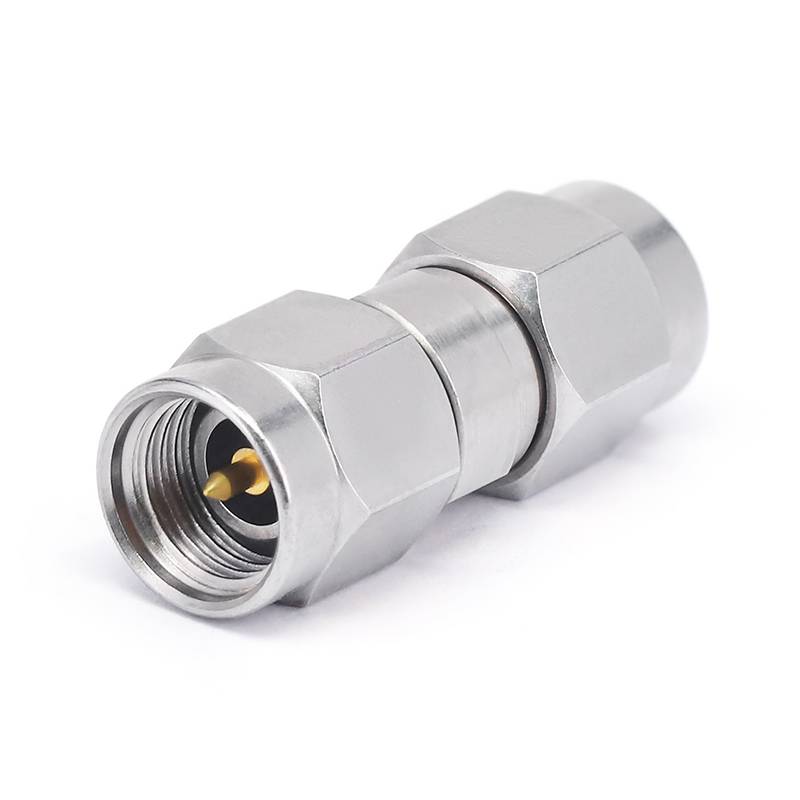

3,5 mm RF adaptér
Škubáčka	Kresba	Časť	Vswr	Typ popisu
Fr 1-3.5- jjs		Dc -33 ghz	1.15	3,5 mm muž do 3,5 mm muž
Fr 1-3.5- kks		Dc -33 ghz	1.15	3,5 mm ženská až 3,5 mm žena
Fr 1-3.5- jks		Dc -33 ghz	1.15	3,5 mm muž do 3,5 mm žena
3,5 mm až 2,4 mm RF adaptér
Škubáčka	Kresba	Časť	Vswr	Typ popisu
Fr 1-3.5/2.4- jjs		Dc -26.5 ghz	1.15	3,5 mm muž do 2,4 mm muž
Fr 1-3.5/2.4- kks		Dc -26.5 ghz	1.15	3,5 mm žena až 2,4 mm žena
Fr 1-3.5/2.4- jks		Dc -26.5 ghz	1.15	3,5 mm samec až 2,4 mm žena
Fr 1-3.5/2.4- kJs		Dc -26.5 ghz	1.15	3,5 mm ženská až 2,4 mm muž

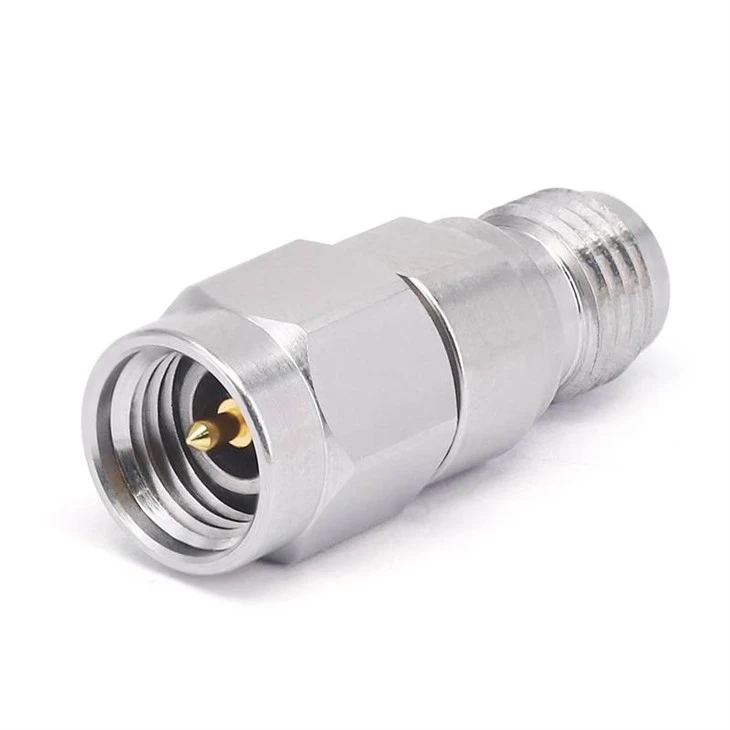

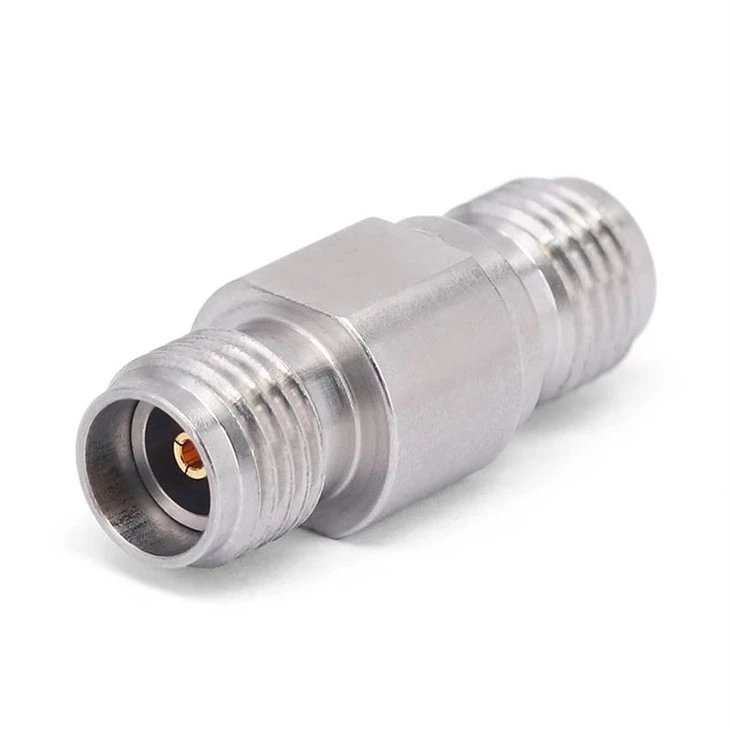

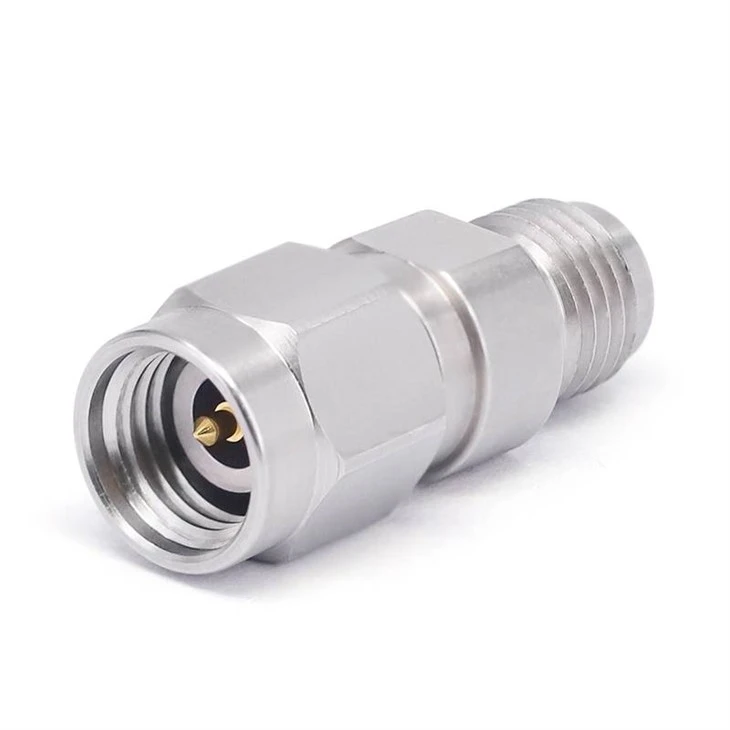

3,5 mm až 2,92 mmRF adaptér
Škubáčka	Kresba	Časť	Vswr	Typ popisu
Fr 1-3.5/2.92- jjs		Dc -26.5 ghz	1.15	3,5 mm muž do 2,92 mm muž
Fr 1-3.5/2.92- kks		Dc -26.5 ghz	1.15	3,5 mm žena až 2,92 mm žena
Fr 1-3.5/2.92- jks		Dc -26.5 ghz	1.15	3,5 mm muž do 2,92 mm žena
Fr 1-3.5/2.92- kJs		Dc -26.5 ghz	1.15	3,5 mm samica do 2,92 mm muž
3,5 mm až N RF adaptér
Škubáčka	Kresba	Časť	Vswr	Typ popisu
Fr 1- n/3.5- jjs		Dc -18 ghz	1.15	N muž až 3,5 mm muž
Fr 1- n/3.5- kks		Dc -18 ghz	1.15	N žena až 3,5 mm žena
Fr 1- n/3.5- jks		Dc -18 ghz	1.15	N samec až 3,5 mm žien
Fr 1- n/3.5- kJs		Dc -18 ghz	1.15	N žena až 3,5 mm muž
