Ako fungujú RF záťaže v mikrovlnných frekvenciách?

Ahoj! Som dodávateľ RF záťaží a dnes sa ponorím do toho, ako RF záťaže fungujú pri mikrovlnných frekvenciách. Je to celkom skvelá téma a dúfam, že na konci tohto blogu budete týmto šikovným zariadeniam dobre rozumieť.

Najprv si povedzme, čo sú RF záťaže. Zjednodušene povedané, RF záťaž je zariadenie, ktoré absorbuje rádiofrekvenčnú (RF) energiu. Pri mikrovlnných frekvenciách, ktoré sa zvyčajne pohybujú od 1 GHz do 300 GHz, zohrávajú tieto záťaže kľúčovú úlohu v rôznych aplikáciách. Predstavte si ich ako „výlevky“ v obvode RF. Sú navrhnuté tak, aby riadeným spôsobom rozptyľovali RF energiu, zabraňovali nežiaducim odrazom a zaisťovali správne fungovanie celého systému.

Ako teda vlastne fungujú? Všetko sa to scvrkáva na princípe impedančného prispôsobenia. V RF systéme chcete efektívne prenášať energiu zo zdroja do záťaže. Keď sa impedancia záťaže zhoduje s impedanciou zdroja, dôjde k maximálnemu prenosu výkonu. Pri mikrovlnných frekvenciách sa to stáva ešte kritickejším, pretože akýkoľvek nesúlad impedancie môže viesť k významným odrazom výkonu, čo môže spôsobiť najrôznejšie problémy, ako je skreslenie signálu a znížený výkon systému.

RF záťaže sú navrhnuté tak, aby mali špecifickú impedanciu, zvyčajne 50 ohmov, čo je štandardná impedancia vo väčšine RF systémov. Táto impedancia je starostlivo navrhnutá tak, aby zodpovedala charakteristickej impedancii prenosových vedení používaných v systéme. Keď RF signál prechádza cez prenosovú linku a dosiahne záťaž, ak sa impedancia záťaže zhoduje s impedanciou linky, signál je absorbovaný záťažou a dochádza k minimálnym odrazom.

Pozrime sa bližšie na vnútorné komponenty RF záťaže. Väčšina RF záťaží pozostáva z odporového prvku a krytu. Odporový prvok je kľúčovou časťou, ktorá absorbuje RF energiu. Je vyrobený z materiálov, ktoré majú vysokú odolnosť a dokážu zvládnuť teplo generované absorbovaným výkonom. Napríklad niektoré odporové prvky sú vyrobené z materiálov na báze uhlíka alebo tenkovrstvových rezistorov.

Kryt vysokofrekvenčnej záťaže slúži na niekoľko účelov. Poskytuje mechanickú ochranu odporovému prvku a tiež pomáha pri odvode tepla. Pretože absorbovaná vysokofrekvenčná energia sa premieňa na teplo, kryt musí byť schopný preniesť toto teplo preč z odporového prvku, aby sa zabránilo prehriatiu. Niektoré vysokofrekvenčné záťaže majú na kryte chladiče alebo rebrá na zväčšenie plochy pre lepší prenos tepla.

Teraz si povedzme o rôznych typoch RF záťaží dostupných na mikrovlnných frekvenciách. Jeden populárny typ jeN RF záťaže. Konektory N sú široko používané v systémoch RF, pretože sú robustné a dokážu zvládnuť relatívne vysoké úrovne výkonu. N RF záťaže sú vhodné pre aplikácie, kde potrebujete rozptýliť značné množstvo RF energie, ako napríklad vo vysokovýkonných vysielačoch alebo testovacích zostavách.

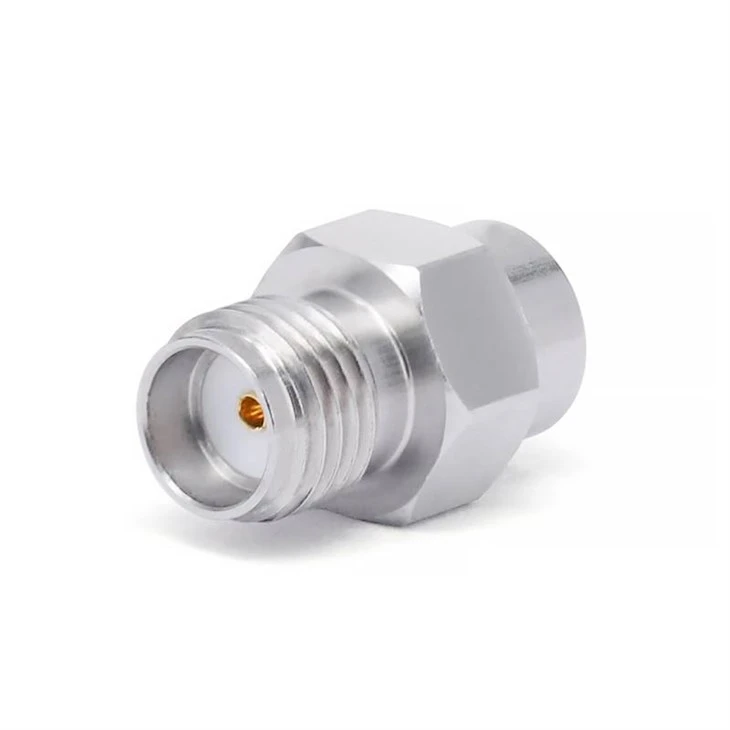

Ďalším bežným typom jeSMA RF záťaže. Konektory SMA sú v porovnaní s konektormi N menšie a kompaktnejšie. Často sa používajú v aplikáciách s obmedzeným priestorom, ako sú mobilné zariadenia alebo malé RF moduly. Záťaže SMA RF sú skvelé pre aplikácie s nízkym až stredným výkonom a sú známe svojim vynikajúcim výkonom pri mikrovlnných frekvenciách.

Potom sú tu2,4 mm RF záťaže. Tieto záťaže sú navrhnuté pre vysokofrekvenčné aplikácie, typicky nad 18 GHz. 2,4 mm konektor poskytuje pripojenie s veľmi nízkou stratou, čo je nevyhnutné pre presné merania a vysokovýkonné RF systémy pri týchto vysokých frekvenciách.

Pokiaľ ide o aplikácie, RF záťaže sa používajú v širokej škále priemyselných odvetví. V telekomunikačnom priemysle sa používajú v základňových staniciach na ukončenie nepoužívaných RF portov a zabránenie odrazom signálu. V leteckom a kozmickom a obrannom sektore sa RF záťaže používajú v radarových systémoch a zariadeniach na elektronický boj na simuláciu rôznych podmienok zaťaženia a testovanie výkonu systémov. Používajú sa tiež v RF testovacích a meracích zariadeniach, ako sú sieťové analyzátory a spektrálne analyzátory, na kalibráciu a overenie presnosti meraní.

Jednou z dôležitých úvah pri používaní RF záťaží pri mikrovlnných frekvenciách je ich kapacita spracovania energie. Musíte sa uistiť, že záťaž zvládne množstvo RF energie, ktorá na ňu bude aplikovaná. Ak výkon prekročí menovitý výkon záťaže, môže to spôsobiť prehriatie a poruchu odporového prvku, čo môže poškodiť záťaž a potenciálne aj celý RF systém.

Ďalším faktorom, ktorý treba zvážiť, je frekvenčný rozsah RF záťaže. Rôzne záťaže sú navrhnuté tak, aby fungovali v špecifických frekvenčných rozsahoch. Musíte si vybrať záťaž, ktorá má frekvenčnú odozvu zodpovedajúcu frekvenciám vášho RF systému. Napríklad, ak pracujete so systémom, ktorý pracuje na frekvencii 10 GHz, musíte sa uistiť, že RF záťaž, ktorú si vyberiete, má pri tejto frekvencii dobrý výkon.

Záverom možno povedať, že RF záťaže sú základnými komponentmi v RF systémoch pracujúcich na mikrovlnných frekvenciách. Fungujú tak, že absorbujú RF energiu prostredníctvom impedančného prispôsobenia a dodávajú sa v rôznych typoch a veľkostiach, aby vyhovovali rôznym aplikáciám. Či už ste v telekomunikačnom, leteckom alebo skúšobnom a meracom priemysle, správna RF záťaž môže znamenať veľký rozdiel vo výkone vášho RF systému.

Ak hľadáte vysokofrekvenčné záťaže, máme širokú škálu možností, ktoré vyhovujú vašim potrebám. Či už potrebujeteN RF záťaže,SMA RF záťaže, alebo2,4 mm RF záťaže, môžeme poskytnúť vysoko kvalitné produkty. Neváhajte nás kontaktovať pre ďalšie informácie alebo začať rokovania o kúpe. Sme tu, aby sme vám pomohli nájsť perfektné riešenie RF záťaže pre váš RF systém.

Referencie

• Požár, DM (2011). Mikrovlnné inžinierstvo. Wiley.
• Collin, RE (2001). Základy mikrovlnného inžinierstva. Wiley.
