Aké sú aplikácie RF izolátorov v RF spojkách?

RF izolátory a RF spojky sú dva kľúčové komponenty v rádiofrekvenčných (RF) systémoch, z ktorých každý má svoje jedinečné funkcie a charakteristiky. Ako skúsený dodávateľ RF izolátorov som bol svedkom toho, ako tieto dve zariadenia pracujú v tandeme na zvýšenie výkonu RF systémov. V tomto blogu sa ponorím do aplikácií RF izolátorov v RF spojkách, osvetlím ich kombinované schopnosti a výhody, ktoré prinášajú rôznym odvetviam.

Pochopenie RF izolátorov a RF spojok

Predtým, ako preskúmame ich aplikácie, stručne pochopme, čo sú RF izolátory a RF spojky. RF izolátor je dvojportové zariadenie, ktoré umožňuje prechod RF signálov v jednom smere a zároveň poskytuje vysokú izoláciu v opačnom smere. Používa sa hlavne na ochranu citlivých RF komponentov pred odrazenými signálmi, ktoré môžu spôsobiť nestabilitu, rušenie a dokonca aj poškodenie zariadenia.

Na druhej strane RF väzbový člen je viacportové zariadenie, ktoré vzorkuje časť RF signálu z prenosovej linky a dodáva ju do iného portu. Spojky sa používajú na rôzne účely, ako je monitorovanie signálu, meranie výkonu a distribúcia signálu.

Aplikácie RF izolátorov v RF spojkách

Ochrana signálu

Jednou z primárnych aplikácií RF izolátorov v RF spojkach je ochrana signálu. V typickom RF systéme sa RF spojky často používajú na vzorkovanie a monitorovanie výkonu hlavného signálu. Akýkoľvek nesúlad impedancie v monitorovacej dráhe však môže spôsobiť odrazy, ktoré sa potom môžu vrátiť späť k zdroju a narušiť hlavný signál.

Umiestnením RF izolátora medzi RF spojku a monitorovacie zariadenie môžeme zabrániť tomu, aby sa tieto odrazené signály dostali k zdroju. Napríklad v bezdrôtovej základnej stanici RF väzobný člen vzorkuje výstupný signál výkonového zosilňovača na účely monitorovania. RF izolátor je nainštalovaný medzi spojkou a meračom výkonu na ochranu zosilňovača pred odrazenými signálmi spôsobenými nesúladom impedancie v merači výkonu alebo spojovacích kábloch. To zaisťuje stabilitu a spoľahlivosť činnosti výkonového zosilňovača.

Zlepšenie kvality signálu

RF izolátory môžu tiež zlepšiť kvalitu signálu v aplikáciách RF väzobných zariadení. Keď sa na distribúciu signálu používa RF väzobný člen, výstupné porty môžu mať rôzne podmienky zaťaženia, čo môže viesť k nesúladu impedancie a odrazom. Tieto odrazy môžu spôsobiť skreslenie signálu a rušenie, čím sa zníži celková kvalita signálu.

RF izolátor môže byť pridaný na každý výstupný port RF spojky, aby absorboval odrazené signály a poskytol prispôsobenú záťaž spojke. To pomáha udržiavať čistý a stabilný výstupný signál, najmä vo vysokofrekvenčných aplikáciách, kde je integrita signálu nanajvýš dôležitá. Napríklad v satelitnom komunikačnom systéme sa RF spojky používajú na distribúciu RF signálov do viacerých prijímačov. RF izolátory na výstupných portoch spojok zaisťujú, že signály prijímané každým prijímačom sú vysokej kvality, bez rušenia spôsobeného odrazmi.

Ochrana výkonového zosilňovača v prepojených systémoch

V RF systémoch, kde sa výkonové zosilňovače používajú v spojení s RF spojkami, hrajú RF izolátory zásadnú úlohu pri ochrane výkonových zosilňovačov. Výkonové zosilňovače sú citlivé na odrazený výkon a nadmerný odrazený výkon môže spôsobiť prehriatie a poškodenie komponentov zosilňovača.

Keď sa RF spojka používa na vzorkovanie výstupného výkonu výkonového zosilňovača, izolátor umiestnený medzi zosilňovačom a spojkou bráni odrazenému výkonu od spojky alebo následných monitorovacích alebo distribučných komponentov dosiahnuť zosilňovač. Tým sa predlžuje životnosť výkonového zosilňovača a znižuje sa riziko zlyhania systému. Napríklad v radarovom systéme výkonový zosilňovač generuje vysokovýkonné RF signály a RF väzobný člen vzorkuje časť tohto signálu na monitorovanie. RF izolátor zaisťuje, že výkonový zosilňovač pracuje bezpečne a efektívne.

Príklady konkrétnych produktov

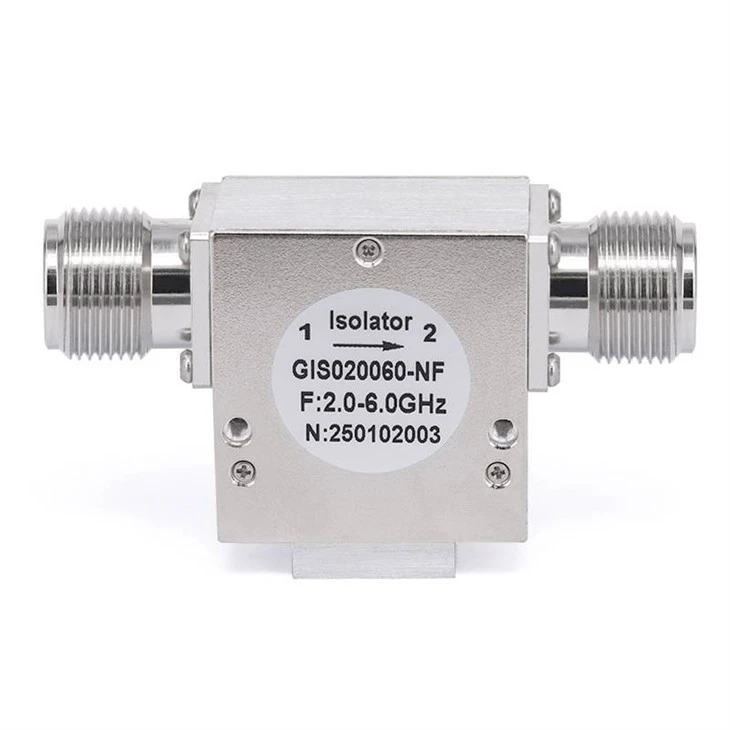

Ako dodávateľ RF izolátorov ponúkame širokú škálu RF izolátorov vhodných pre rôzne aplikácie RF spojok. náš6GHz RF koaxiálne izolátorysú ideálne pre aplikácie vo frekvenčnom pásme 6 GHz, ako sú systémy Wi - Fi 6E. Tieto izolátory poskytujú vynikajúcu izoláciu a nízku vložnú stratu, čím zaisťujú spoľahlivú prevádzku RF spojok v týchto systémoch.

Pre vysokofrekvenčné aplikácie je naša40GHz RF koaxiálne izolátorysú navrhnuté tak, aby zvládli výzvy v oblasti frekvencií milimetrových vĺn. Bežne sa používajú v základňových staniciach s milimetrovými vlnami 5G, kde sa RF spojky používajú na monitorovanie a distribúciu signálu. Izolátory chránia citlivé komponenty v systéme pred odrazenými signálmi a udržujú kvalitu signálu na týchto vysokých frekvenciách.

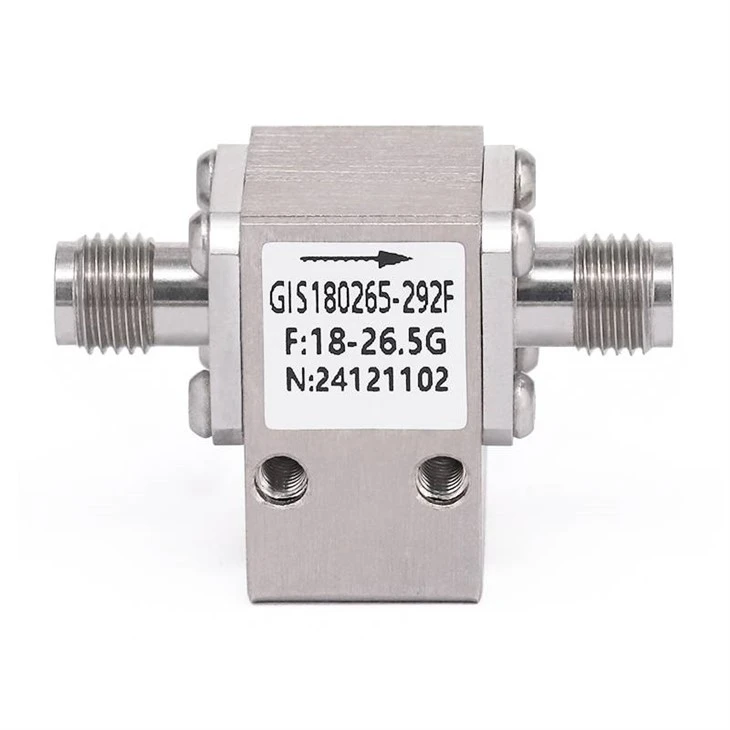

náš26,5 GHz RF koaxiálne izolátorysú tiež vhodné pre aplikácie vo frekvenčnom rozsahu 24 - 26,5 GHz, ako sú automobilové radarové systémy. V týchto systémoch sa RF spojky používajú na rozdelenie a distribúciu RF signálov a izolátory zabezpečujú stabilitu a spoľahlivosť radarovej prevádzky tým, že chránia komponenty pred odrazmi.

Záver a výzva na akciu

Záverom možno povedať, že aplikácie RF izolátorov v RF spojkách sú rôznorodé a nevyhnutné pre správne fungovanie RF systémov. Od ochrany signálu po zlepšenie kvality signálu a ochranu výkonových zosilňovačov hrajú RF izolátory kľúčovú úlohu pri zvyšovaní výkonu a spoľahlivosti systémov založených na RF väzbe.

Ak hľadáte vysoko kvalitné RF izolátory pre vaše RF spojovacie aplikácie, sme tu, aby sme vám poskytli tie najlepšie riešenia. Náš tím odborníkov vám môže pomôcť vybrať najvhodnejšie izolátory na základe vašich špecifických požiadaviek. Či už ste v telekomunikačnom, leteckom alebo automobilovom priemysle, máme produkty a znalosti, ktoré vyhovujú vašim potrebám. Kontaktujte nás ešte dnes a začnite diskusiu o obstarávaní a posuňte svoj RF systém na ďalšiu úroveň.

Referencie

1. Požár, DM (2011). Mikrovlnné inžinierstvo (4. vydanie). Wiley.
2. Collin, RE (2001). Základy mikrovlnného inžinierstva (2. vydanie). McGraw - Hill.
3. Vendelin, GD, Pavio, AM a Rohde, UL (1990). Návrh mikrovlnného obvodu pomocou lineárnych a nelineárnych techník. Wiley.
