Ako znížiť stratu vloženia testovacích káblov VNA?

V oblasti RF a mikrovlnného testovania zohrávajú kľúčovú úlohu vektorové sieťové analyzátory (VNA). Testovacie káble VNA sú základnými komponentmi týchto testovacích nastavení, pretože spájajú VNA s testovaným zariadením (DUT). Jednou z bežných výziev, ktorým čelia inžinieri a technici, je však strata pri vložení týchto káblov. Strata vloženia môže výrazne ovplyvniť presnosť výsledkov testu, čo vedie k nepresným meraniam a potenciálne chybným záverom. Ako dodávateľ testovacích káblov VNA chápeme dôležitosť minimalizácie straty pri vložení a v tomto blogu preskúmame niekoľko účinných stratégií na dosiahnutie tohto cieľa.

Pochopenie straty vloženia

Predtým, ako sa ponoríme do metód znižovania straty vloženia, je dôležité pochopiť, čo to je. Strata pri vložení je zníženie výkonu signálu, ku ktorému dochádza, keď je zariadenie, ako napríklad kábel, vložené do prenosovej linky. V kontexte testovacích káblov VNA je to primárne spôsobené dvoma faktormi: strata vodiča a strata dielektrika.

Strata vodiča je spôsobená odporom vodičov kábla. Pri prechode signálu cez vodiče sa časť elektrickej energie premení na teplo, čo vedie k strate výkonu signálu. Na druhej strane k dielektrickým stratám dochádza v dôsledku elektrických vlastností izolačného materiálu kábla. Keď sa na dielektrikum aplikuje striedavé elektrické pole, určitá energia sa rozptýli ako teplo, čo vedie k ďalšej strate signálu.

Výber správneho kábla

Jedným z najzákladnejších krokov pri znižovaní straty pri vložení je výber správneho kábla pre danú aplikáciu. Rôzne typy káblov majú rôzne vlastnosti a výber vhodného kábla môže mať významný rozdiel vo výkone vložnej straty.

• Typ kábla: Koaxiálne káble sú najbežnejšie používaným typom testovacích káblov VNA. Prichádzajú v rôznych formách, ako sú polotuhé, pružné a polopružné. Polotuhé káble majú vo všeobecnosti nižšiu vložnú stratu v porovnaní s flexibilnými káblami, pretože majú stabilnejšiu fyzickú štruktúru, ktorá znižuje únik signálu a útlm. Sú však menej flexibilné a náročnejšie na inštaláciu. Na druhej strane s flexibilnými káblami sa ľahšie manipuluje, ale môžu mať o niečo vyššiu stratu vloženia. Ak si aplikácia vyžaduje vysokú flexibilitu, poloflexibilné káble môžu byť dobrým kompromisom, ktorý ponúka rovnováhu medzi flexibilitou a nízkou stratou pri vložení.
• Veľkosť kábla: Veľkosť kábla tiež ovplyvňuje stratu vloženia. Káble s väčším priemerom majú zvyčajne nižšiu vložnú stratu, pretože majú nižší odpor vo vodičoch a menšie dielektrické straty. Napríklad 7/8-palcový koaxiálny kábel bude mať vo všeobecnosti nižšiu vložnú stratu ako 1/2-palcový kábel pri rovnakej frekvencii. Väčšie káble sú však aj ťažšie a drahšie, takže treba nájsť rovnováhu medzi výkonom a praktickosťou.
• Materiál kábla: Materiály použité v konštrukcii kábla môžu mať významný vplyv na stratu vloženia. Vysokokvalitné vodiče, ako je meď alebo postriebrená meď, majú nižší odpor a tým aj nižšiu stratu vodiča. Podobne, použitie nízkostratového dielektrického materiálu, ako je PTFE (polytetrafluóretylén), môže znížiť dielektrické straty. Pri výbere kábla je dôležité zvážiť kvalitu materiálov použitých pri jeho konštrukcii. Môžete nájsť širokú škálu vysoko kvalitnýchTestovacie káble VNAna našej webovej stránke, ktoré sú navrhnuté z najlepších materiálov, aby sa minimalizovali straty pri vložení.

Správna inštalácia kábla

Aj keď vyberiete správny kábel, nesprávna inštalácia môže stále viesť k zvýšeniu straty pri vložení. Tu je niekoľko kľúčových bodov, ktoré treba mať na pamäti pri inštalácii káblov:

• Vyhnite sa ostrým zákrutám: Príliš ostré ohýbanie kábla môže spôsobiť deformáciu vnútornej štruktúry kábla, čo vedie k zvýšenej strate signálu. Minimálny polomer ohybu kábla udáva výrobca a je dôležité dodržať túto špecifikáciu počas inštalácie. Napríklad, ak je minimálny polomer ohybu kábla špecifikovaný ako 10-násobok priemeru kábla, kábel by nemal byť ohýbaný s polomerom menším ako je táto hodnota.
• Zabezpečené pripojenia: Uvoľnené alebo zle pripojené káblové konektory môžu spôsobiť dodatočnú stratu vloženia. Je dôležité zabezpečiť, aby boli konektory správne utiahnuté a aby na povrchoch konektorov neboli žiadne nečistoty alebo nečistoty. Pred pripojením vyčistite kolíky a zásuvky konektora vhodným čistiacim prostriedkom, aby ste odstránili všetky nečistoty.
• Znížte dĺžku kábla: Čím dlhší je kábel, tým vyššia je vložná strata. Preto je vhodné použiť čo najkratší kábel pre danú aplikáciu. Uistite sa však, že kábel je dostatočne dlhý na to, aby dosiahol DUT bez toho, aby bol nadmerne natiahnutý alebo ohnutý.

Údržba káblov

Pravidelná údržba kábla je nevyhnutná na udržanie minimálnej straty pri vložení. V priebehu času sa káble môžu poškodiť vplyvom prostredia, mechanického namáhania alebo bežného opotrebovania. Tu je niekoľko tipov na údržbu:

• Pravidelne kontrolujte: Pravidelne kontrolujte káble, či nevykazujú známky poškodenia, ako sú rezy, odreniny alebo zalomenia. Ak sa zistí akékoľvek poškodenie, kábel by sa mal okamžite vymeniť, aby sa zabránilo ďalšiemu zníženiu výkonu.
• Skladujte správne: Keď sa káble nepoužívajú, mali by byť správne uložené, aby sa predišlo ich poškodeniu. Káble úhľadne stočte a uskladnite v suchom a čistom prostredí. Vyhnite sa skladovaniu káblov na miestach, kde môžu byť vystavené extrémnym teplotám, vlhkosti alebo chemikáliám.

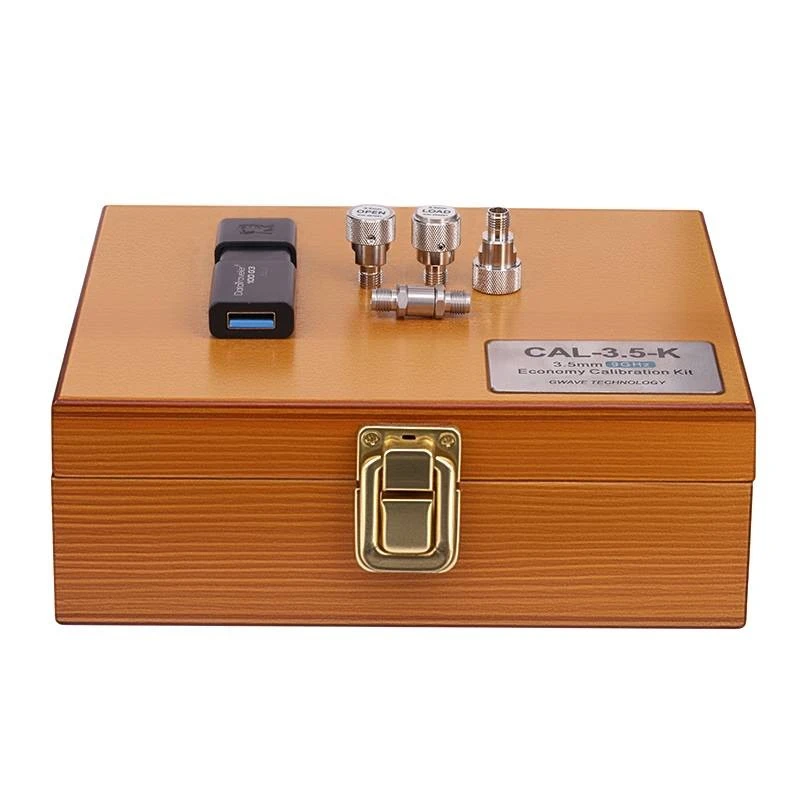

• Kalibrujte pravidelne: Kalibrácia je dôležitou súčasťou údržby káblov. Pomocou aKalibračné súpravymôže pomôcť kompenzovať akékoľvek zmeny v charakteristikách káblov v priebehu času. Pravidelná kalibrácia zaisťuje, že výsledky testu sú presné a že vložný útlm je v prijateľných medziach.

Teplota a životné prostredie

Teplota a podmienky prostredia môžu tiež ovplyvniť stratu vloženia testovacích káblov VNA.

• Teplota: So zvyšujúcou sa teplotou sa zvyšuje aj odpor vodičov kábla, čo vedie k vyšším stratám vodičov a tým k vyšším stratám vloženia. V prostredí s vysokou teplotou je dôležité používať káble, ktoré sú navrhnuté tak, aby odolali týmto podmienkam. Niektoré káble sú špeciálne navrhnuté tak, aby mali nízke teplotné koeficienty odporu, čo znamená, že ich vložný úbytok sa mení menej s teplotnými zmenami.
• Vlhkosť a vlhkosť: Vlhkosť môže preniknúť cez izoláciu kábla a spôsobiť dielektrickú poruchu, čo vedie k zvýšeným stratám pri vložení. Vo vlhkom prostredí je dôležité používať káble so správnou izoláciou odolnou voči vlhkosti. Okrem toho skontrolujte, či sú káblové konektory správne utesnené, aby sa zabránilo vniknutiu vlhkosti.

Používanie zosilňovačov a ekvalizérov

V niektorých prípadoch, napriek vykonaniu všetkých vyššie uvedených opatrení, môže byť vložný útlm pre danú aplikáciu stále príliš vysoký. V takýchto situáciách môže byť životaschopným riešením použitie zosilňovačov alebo ekvalizérov.

• Zosilňovače: Zosilňovače možno použiť na zvýšenie sily signálu a kompenzáciu straty vloženia. Je však dôležité vybrať zosilňovač s vhodným ziskom a šírkou pásma pre danú aplikáciu. Zosilňovače môžu navyše vnášať šum, takže pri výbere je potrebné zvážiť šumové číslo zosilňovača.
• Ekvalizéry: Ekvalizéry sú zariadenia, ktoré možno použiť na korekciu frekvenčne závislej vložnej straty kábla. Fungujú tak, že zosilňujú frekvencie, ktoré majú vyššiu vložnú stratu, čím vyrovnávajú frekvenčnú odozvu kábla. Ekvalizéry môžu byť obzvlášť užitočné v aplikáciách, kde je potrebné testovať široký frekvenčný rozsah.

Záver

Zníženie vložnej straty testovacích káblov VNA je rozhodujúce pre presné RF a mikrovlnné testovanie. Výberom správneho kábla, jeho správnou inštaláciou, pravidelnou údržbou a zohľadnením environmentálnych faktorov môžete výrazne minimalizovať stratu vloženia. V niektorých prípadoch môže byť potrebné použiť zosilňovače alebo ekvalizéry. Ako dodávateľ testovacích káblov VNA sme odhodlaní poskytovať vysokokvalitné káble a riešenia, ktoré vám pomôžu dosiahnuť najlepšie výsledky testov. Ak máte akékoľvek otázky alebo potrebujete pomoc pri výbere správnych káblov pre vašu aplikáciu, neváhajte nás kontaktovať pre obstarávanie a ďalšie diskusie.
