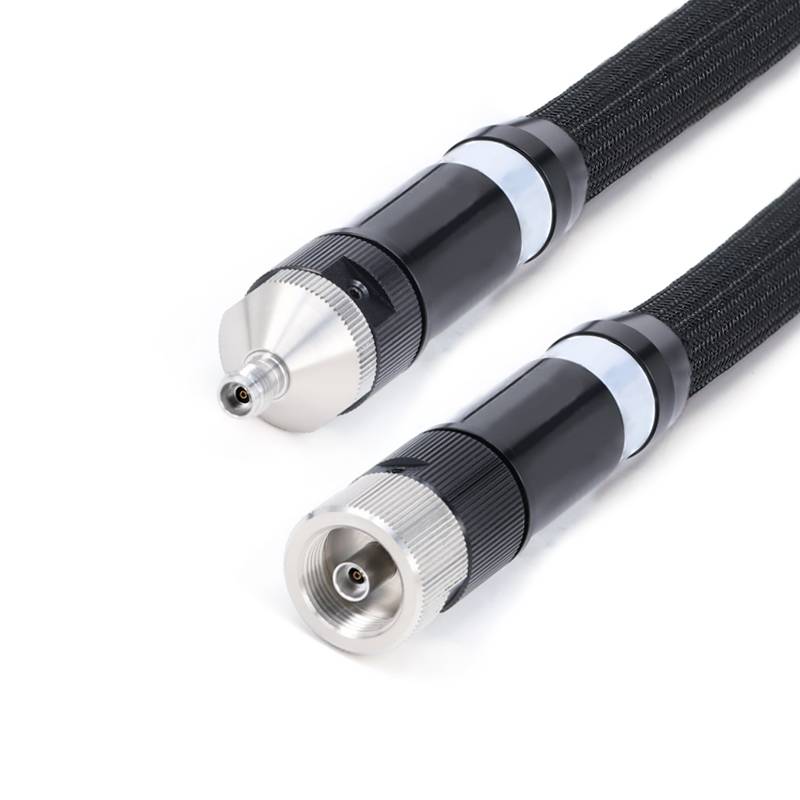

Testovacie káble VNA

Séria zostavy testovacích káblov v VNA spoločnosti Flexirf je navrhnutá tak, aby poskytovala zákazníkom hodnoty merania opakovateľných a presných vektorových sieťových analyzátorov (VNA) .

In the testing scenarios of Vector Network Analyzers (VNAs), the vulnerability of precision coaxial interfaces has long been an industry challenge. When traditional test cables are subjected to frequent plugging/unplugging, bending, or mechanical stress, the internal structures of their interfaces-such as inner conductors and dielectric supports-are prone to wear, deformation, or degradation of electrical Výkon v dôsledku koncentrácie napätia . To priamo ovplyvňuje presnosť testovania a môže dokonca spôsobiť zlyhania zariadenia.

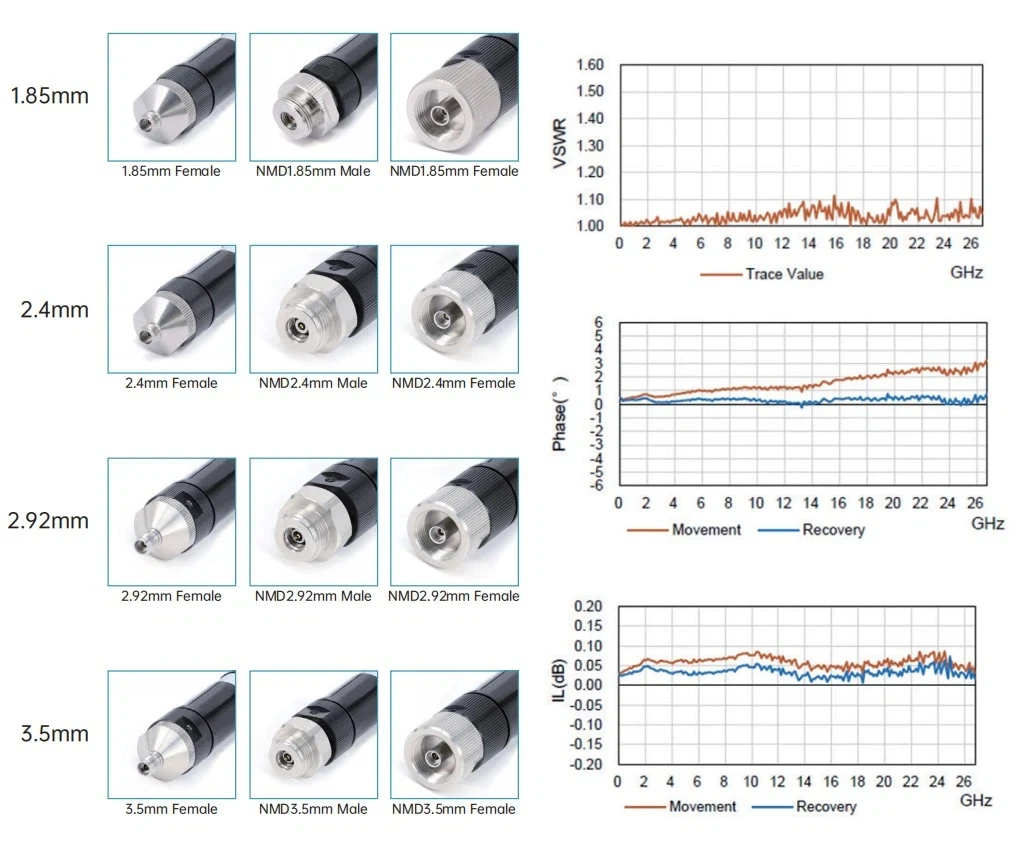

Na základe klasifikácie frekvencie existujú:

26 . 5GHZ 3,5 mm káblové zostavy rozhrania, 40 GHz 2,4 mm káblové zostavy, 67 GHz 1,85 mm NMD Káblové zostavy.

Takzvané funkcie funkcie káblov NMD regedizované zosilnené konektory pre rozhrania . Tento návrh zaisťuje, že mechanické napätie počas používania je primárne absorbované vonkajšími zosilnenými štrukturálnymi komponentmi, čo bráni poškodeniu presných koaxiálnych rozhraní {{}}

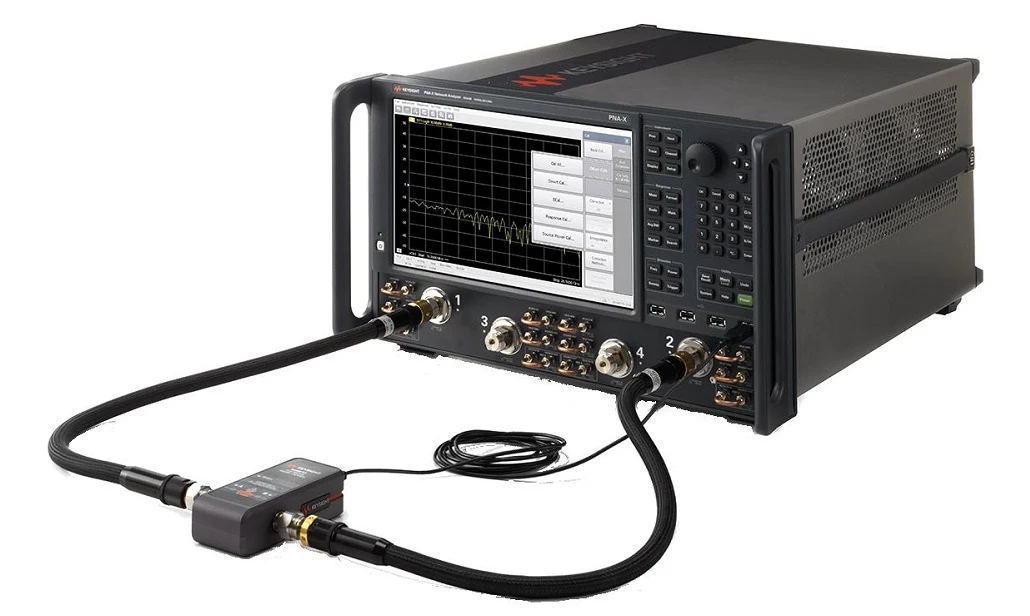

Zostavy testovacích káblov VNA sú vysoko výkonné testovacie káble so stabilnými amplitúdami a fázami primárne používané vo vektorových sieťových analyzátoroch (VNA), ktoré pokrývajú pracovný frekvenčný rozsah DC ~ 67 GHz ., ktoré majú udržateľné a vysoko opakovateľné ohybové charakteristiky, čo umožňuje presné meranie mikrovlnných elektrických parametrov v laboratóriách, testovacie systémy a iné testovacie systémy a inak scenáre .

1. Pre zostavy káblových káblov vlastnej dĺžky, nezabudnite zanechať informácie o svojej dĺžke na stránke pokladnice;
2. Všetky zostavy káblov môžu byť vybavené fázovými pármi alebo skupinami; Ak potrebujete, aby sa káble zhodovali s fázou, pošlite nám e -mail: sales@flexirf.com

Typ produktu



Testovacie káble VNA
Bežné modely a technické ukazovatele
Predstaviť si	Škubáčka	Konektor 1	Konektor 2	Voľnosť	Strata návratnosti/VSWR
	Vna -35 f35f -630	3,5 mm nmd žena	3,5 mm žena	Dc -26.5 ghz	1.30
	Vna -35 m35f -630	3,5 mm nmd žena	3,5 mm nmd muž	Dc -26.5 ghz	1.30

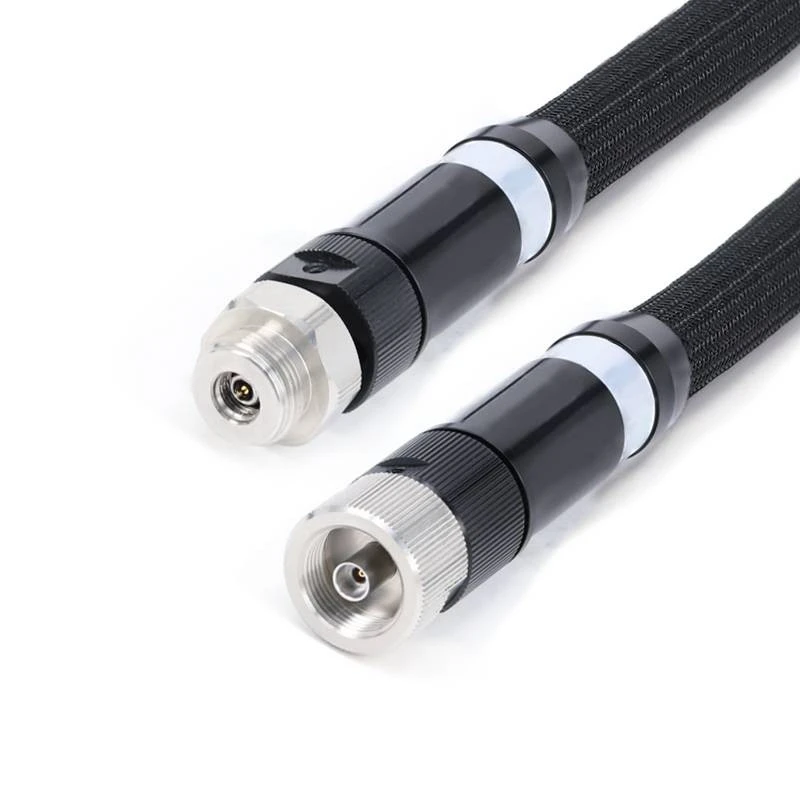

	Vna -292 f292f -630	2,92 mm NMD žena	2,92 mm žena	Dc -40 ghz	1.30
	Vna -292 m292f -630	2,92 mm NMD žena	2,92 mm NMD žena	Dc -40 ghz	1.30
	Vna -24 f24f -630	2,4 mm nmd žena	2,4 mm žena	Dc -40 ghz	1.35
	Vna -24 m24f -630	2,4 mm nmd žena	2,4 mm nmd muž	Dc -50 ghz	1.35

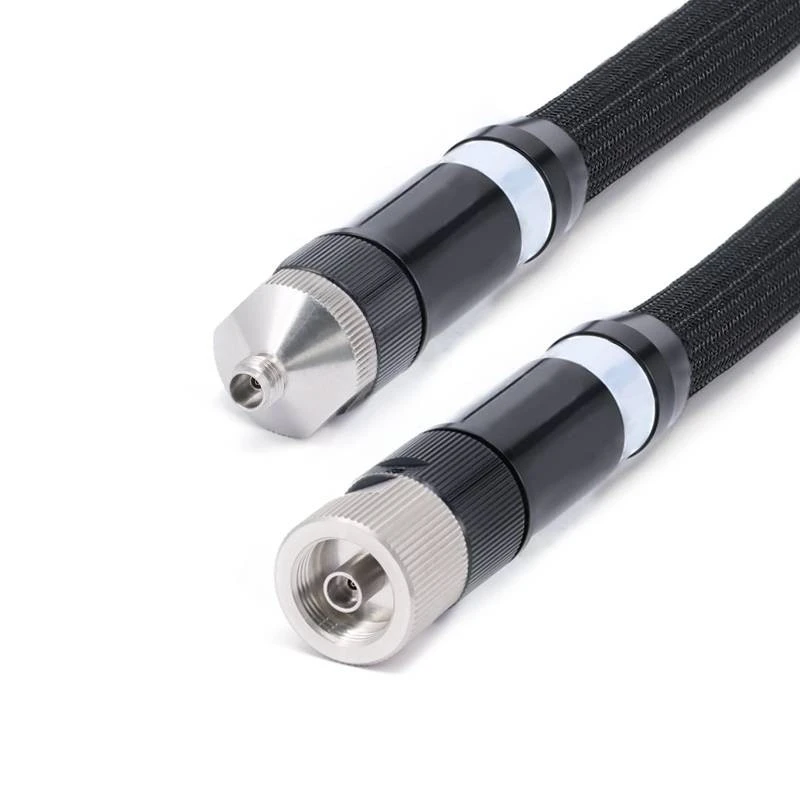

	Vna -185 f185f -630	1,85 mm NMD žena	1,85 mm žena	Dc -67 ghz	1.50

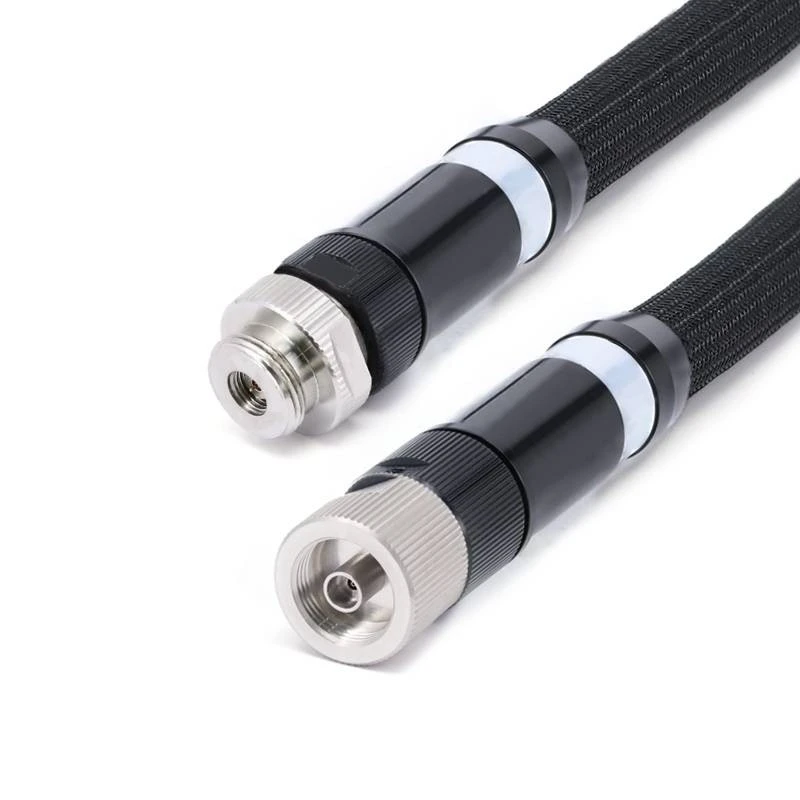

	Vna -185 f185m -630	1,85 mm NMD žena	1,85 mm nmd muž	Dc -67 ghz	1.50
