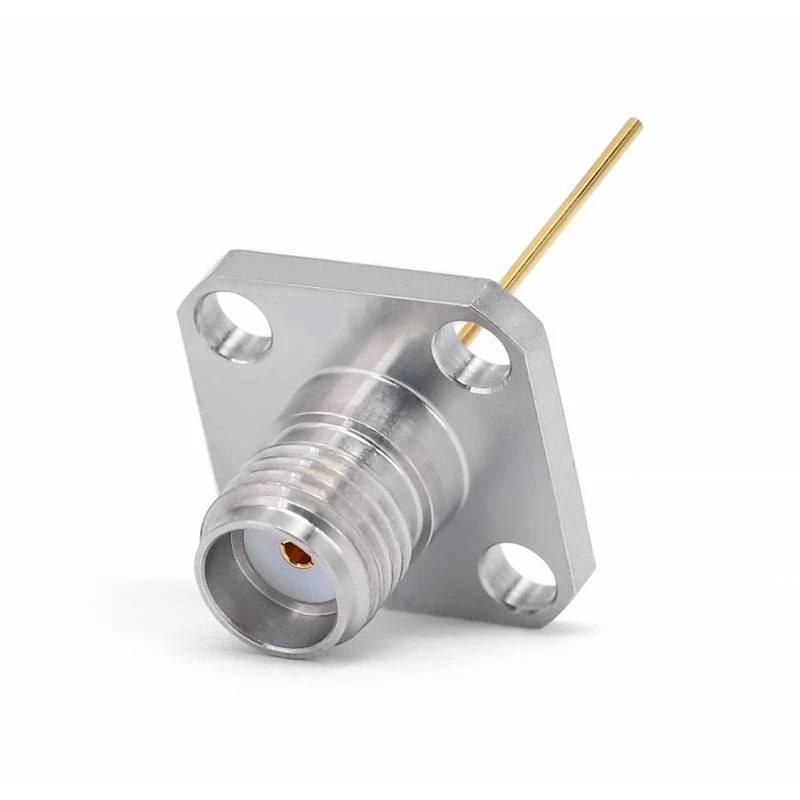

Konektory

Tieto terminálové konektory sa môže pochváliť vynikajúcim výkonom . Môže efektívne prenášať signály cez ultra - široký RF frekvenčný pás od DC ~ 110 GHz, zaistenie integrity signálu do veľkej miery a výrazne znižuje únos signálu a reflexiu {{{3} {{3} {} {} {}} {}}}}}} {}}} {}}} {}}} {}}} {}} {}} {}} {} {}} {}} {{ Môže odolávať početným vloženiam a odstránením, zaisťuje vysoké - spoľahlivé pripojenia .

Vyniká v pohodlí údržby, čo umožňuje priamu výmenu a ľahkú demontáž a opravu . s bežne používanou zodpovedajúcou impedanciou 50 ohmov, má nízku stratu vloženia, ktorá účinne minimalizuje stratu energie signálu .} {}}} {}} {}} {}} {}} {}} {}} {}} {}} {}} {}} {}} {} {}} {}} {}} {}} {}} {}} {}} {}} {}} {}} {}} {}} {}} {}}} {}}} {}}} vyrieši GPO (SMP), GPPO (Mini-SMP) atď., Ktoré umožňujú flexibilné prispôsobenie sa požiadavkám rôznych RF zariadení a systémov.

Terminálové konektory sú vybavené predovšetkým priamym dizajnom . napriek tomu podskupina týchto konektorov prichádza v 90 -stupňovej konfigurácii, ktorá ponúka flexibilitu na splnenie rôznych požiadaviek na inštaláciu .

Pokiaľ ide o inštaláciu, sú k dispozícii rôzne možnosti . Montážne príruby zahŕňajú oba 4 - otvor a {{{{}} konfigurácie otvoru, povolenie bezpečného príloh v rôznych nastaveniach {{}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}

Pokiaľ ide o rozhranie s krytmi alebo dutinami, terminálové konektory podporujú tri metódy odlišných prechodov . Air - Dielektrická stena - penetrácia zaisťuje účinný prenos signálu s minimálnou interferenciou . - Metóda penetrácie poskytuje vynikajúce tienenie a mechanickú robustnosť, ideálne pre vysoké - výkonné a robustné prostredia .

Vďaka svojmu vynikajúcemu výkonu sa tieto terminálové konektory široko používajú v oblasti komunikačnej infraštruktúry a sú nevyhnutnými kľúčovými komponentmi základných staníc, satelitných komunikačných zariadení a bezdrôtových systémov miestnej oblasti (WLAN) . v systémoch s rôznymi zariadeniami prenosu a zabezpečenia prenosu prenosu RF a rôznych prenosov. signály a prispievajú k stabilnej a efektívnej prevádzke celého komunikačného spojenia .

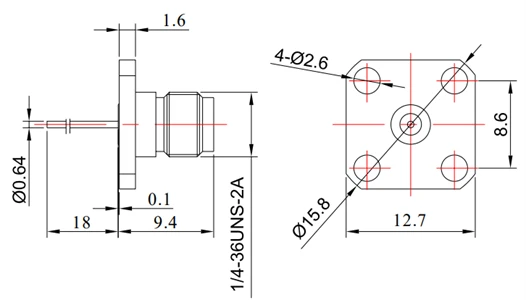

Konektory terminálov SMA
Škubáčka	Časť	Pin L	Pin D	Vswr	Inštalácia
Fr 2- SMA-KFD0110	Dc - 26.5 ghz	18 mm	0,64 mm	1.15	Uzamknutie

Škubáčka	Časť	Pin L	Pin D	Kontakt D	Vswr	Inštalácia
Fr 2- SMA-KFD0101	Dc - 26.5 ghz	2 mm	0,8 mm	4 mm	1.15	Uzamknutie
Škubáčka	Časť	Pin L	Pin D	Dielektrický d	Vswr	Inštalácia
Fr 2- SMA-KFD0405A	Dc - 26.5 ghz	1,3 mm	0,4 mm	3,2 mm	1.15	Uzamknutie

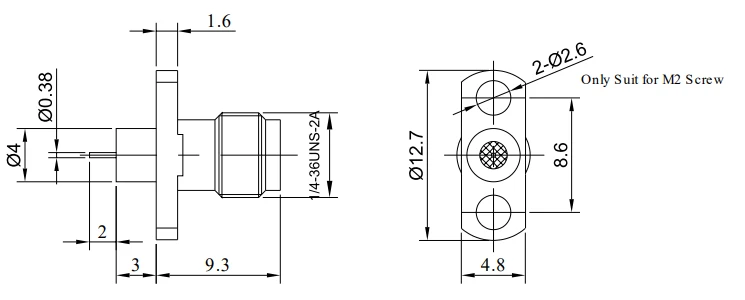

Konektory terminálov SMA
Škubáčka	Časť	Pin L	Pin D	Vswr	Inštalácia
Fr 2- SMA-KFD0702	Dc - 26.5 ghz	2 mm	0,38 mm	1.15	Uzamknutie

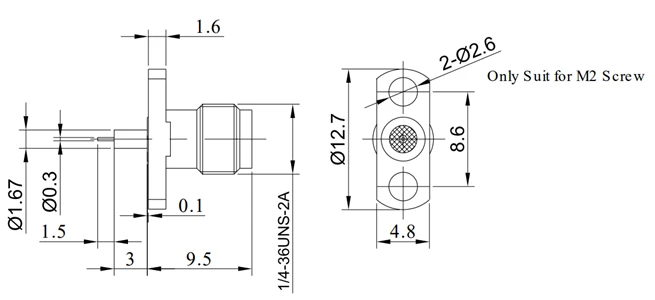

2,92 mm terminálové konektory
Škubáčka	Časť	Pin L	Pin D	Dielektrický d	Vswr	Inštalácia
Fr 2-2.92- kfd0705	Dc - 26.5 ghz	1,5 mm	0,30 mm	1,67 mm	1.15	Uzamknutie
Škubáčka	Časť	Pin L	Pin D	Kontakt D	Vswr	Inštalácia
Fr 2-2.92- kfd0402	Dc - 26.5 ghz	1,5 mm	0,3 mm	4 mm	1.15	Uzamknutie
Škubáčka	Časť	Pin L	Pin D	Dielektrický d	Vswr	Inštalácia
Fr 2-2.92- kfd0405	Dc - 26.5 ghz	1,5 mm	0,3 mm	1,67 mm	1.15	Uzamknutie

Konektory terminálu GPO (SMP) a GPPO (Mini-SMP)
Škubáčka	Časť	Pin L	Pin D	Kontakt D	Vswr	Inštalácia
Fr 2- gppo (m) -jd 1- f	Dc - 65 ghz	1,8 mm	0,30 mm	2,18 mm	1,32@18GHZ	Spájkovanie

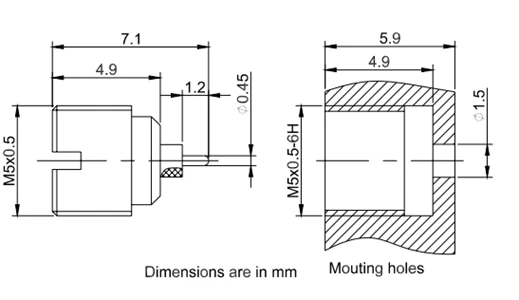

Škubáčka	Časť	Pin L	Pin D	Skrutka	Vswr	Inštalácia
Fr 2- gpo-jyd12g	Dc - 26.5 ghz	1,2 mm	0,45 mm	M5*0.5	1.40	Závit
Škubáčka	Časť	Pin L	Pin D	Skrutka	Vswr	Inštalácia
Fr 2- gppo-jyd 2- f	Dc - 40 ghz	1 mm	0,3 mm	M4*0.5_6g	1.22	Závit

Konektory terminálu GPO (SMP)
Škubáčka	Časť	Pin L	Pin D	Skrutka	Vswr	Inštalácia
Fr 2- gpo-jyd26ag-l	Dc - 26.5 ghz	2 mm	0,45 mm	M5*0.5	1.40	Závit
Škubáčka	Časť	Pin L	Pin D	Skrutka	Vswr	Inštalácia
Fr 2- gpo-jyd26g-l	Dc - 40 ghz	2 mm	0,7 mm	M5*0.5	1.43	Závit
