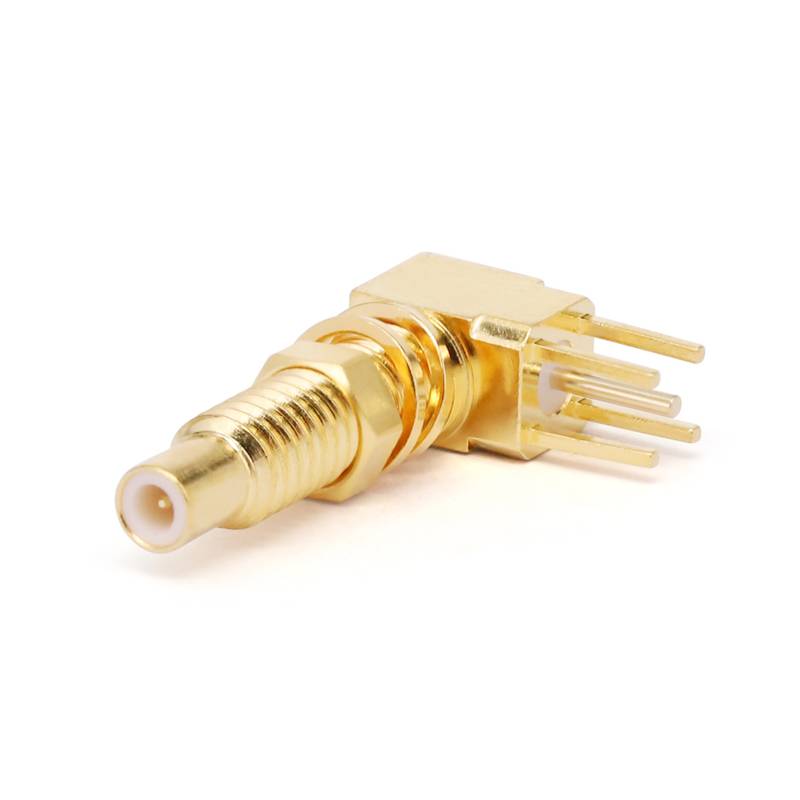

Konektory PCB

Konektory RF PCB, ktoré je skratom konektorov „Radio Frekvencia tlačená doska na obvody“, sú profesionálne elektrické komponenty {., ktoré sú navrhnuté tak, aby dosiahli spoľahlivé spojenie medzi koaxiálnymi káblami a tlačenými doskami obvodov (PCB) scenáre .

Zaslať požiadavku

Popis

Úvod produktu

Konektory RF PCB PCB sú zvyčajne navrhnuté s charakteristickými impedanciami 50 alebo 75 Ohms {. Táto presná zhoda impedancie je nanajvýš dôležitá, pretože je v súlade s impedanciou prenosových vedení . Nesprávne impedancia môže viesť k závažným odrazom signálu, čo vedie k významnej strate signálu a degradovaného výkonu {{}}}. {4} {4} { Frekvenčné signály . Niektoré modely sú schopné prevádzkovať pri frekvenciách do 110 GHz alebo dokonca vyššie ., majú nízku stratu vloženia, čo znamená, že sila signálu zostáva relatívne stabilná, keď signál prechádza cez konektory .

Štýl produktu

Flexirf's má širokú škálu typov portov pre konektory PCB . bežne používané tie, ktoré zahŕňajú SMA, 2 . 92 mm, SSMC, SMB, MMCX, MCX, SMP a SSMP . Môžeme zvoliť príslušný konektor na základe operačnej frekvencie a inštalačných scenárov.

Prichádzajú v odlišných štýloch montáže, vrátane priechodných dier, pripevnenia povrchu a montáže okrajov . To umožňuje ľahkú integráciu do rôznych zariadení PCB ., napríklad povrchová plocha - namontovaná RF PCB {{} {} {} {{

Aplikácia produktu

Konektory RF PCB sa vo veľkej miere používajú v mobilných základných staniciach, kde v zdravotníckych zariadeniach zabezpečujú prenos efcientu vysokofrekvenčných signálov medzi anténami a zariadeniami PCB {{}}, ako napríklad MRI (Magnetic Resonance Imaging Stroming) a bezdrôtové monitorovacie zariadenia RF sa používajú na prenos vysokej frekvencie s vysokým obsahom PC (3}. { Konektory sa používajú v aplikáciách, ako sú automobilové radarové systémy pre funkcie, ako je adaptívne ovládanie plavby .

Obstarávanie FAQ

Ktorý spôsob dopravy môžete poskytnúť?

Môžeme poskytnúť dopravu po mori, vzduchom a expresom .

Aká je tvoja služba po predaji?

Naše obdobie záruky na kvalitu je jeden rok . Akýkoľvek problém s kvalitou sa vyrieši na spokojnosť zákazníka .

Údaje o špecifikácii produktu

Konfigurácia
Typ konektora	SMA/2,92 mm/2,4 mm/1,85 mm/GPO
Impedancia konektora	50 ohmov
Polarita konektora	Norma
Metóda pripojenia konektora	Príruba rovnej/ 2 otvorov/ 4 otvor
Metóda prílohy	Kontakt
Informácie o materiáloch
Stredný kontakt	Kocka zlatá
Vonkajší kontakt	Mosadzný zlatý
Tela	Mosadzná zlatá a nehrdzavejúca oceľ
Dielektrický	PEI/PTFE
Environmentálne údaje
Teplotný rozsah	-55 Stupeň do +165
2011/65/EÚ (ROHS)	V súlade

Typ produktu

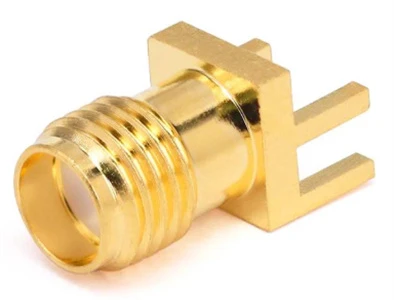

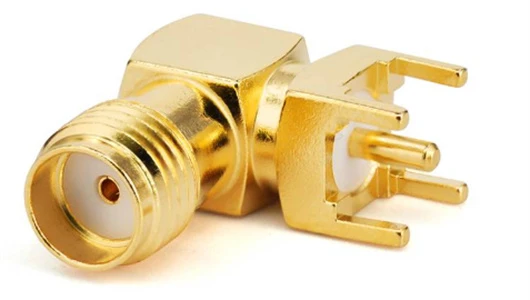

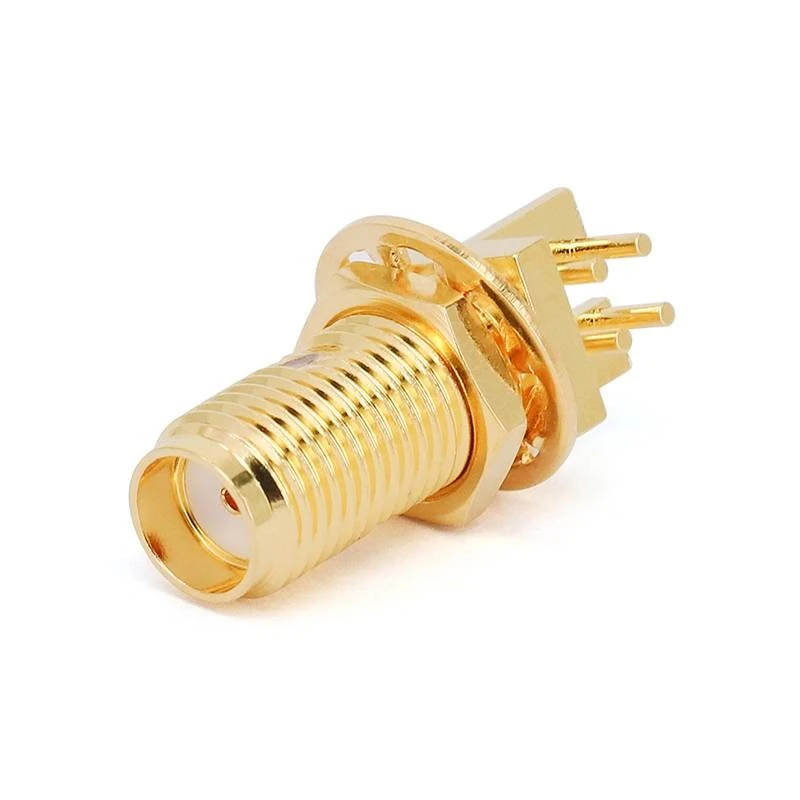

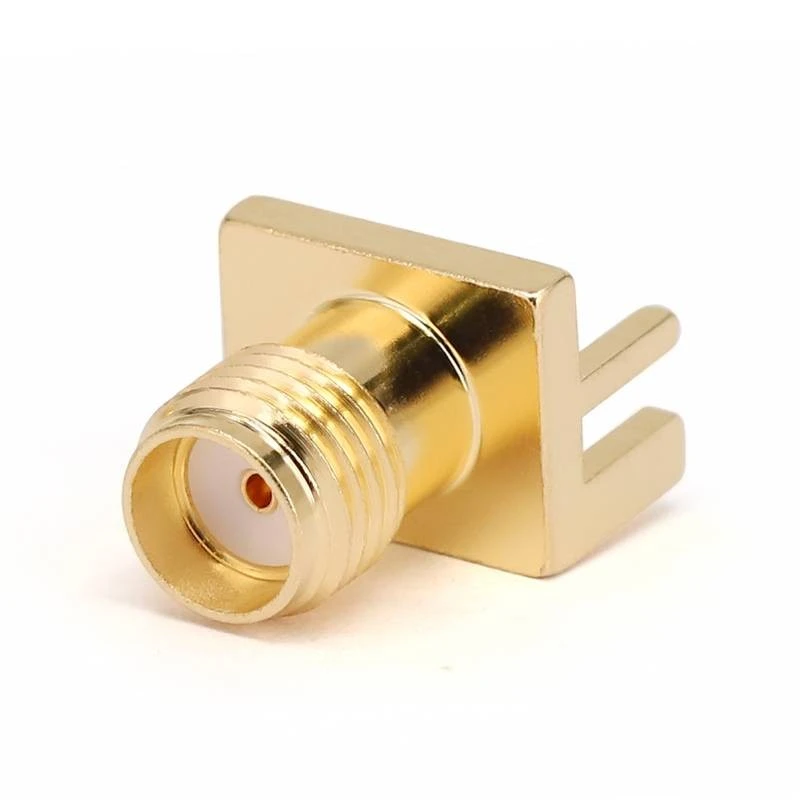

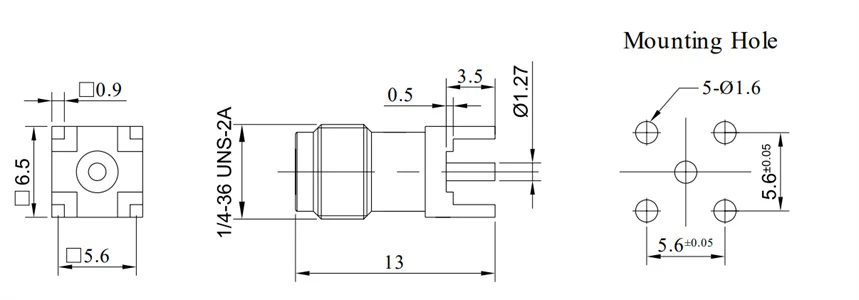

Konektory SMA PCB

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu

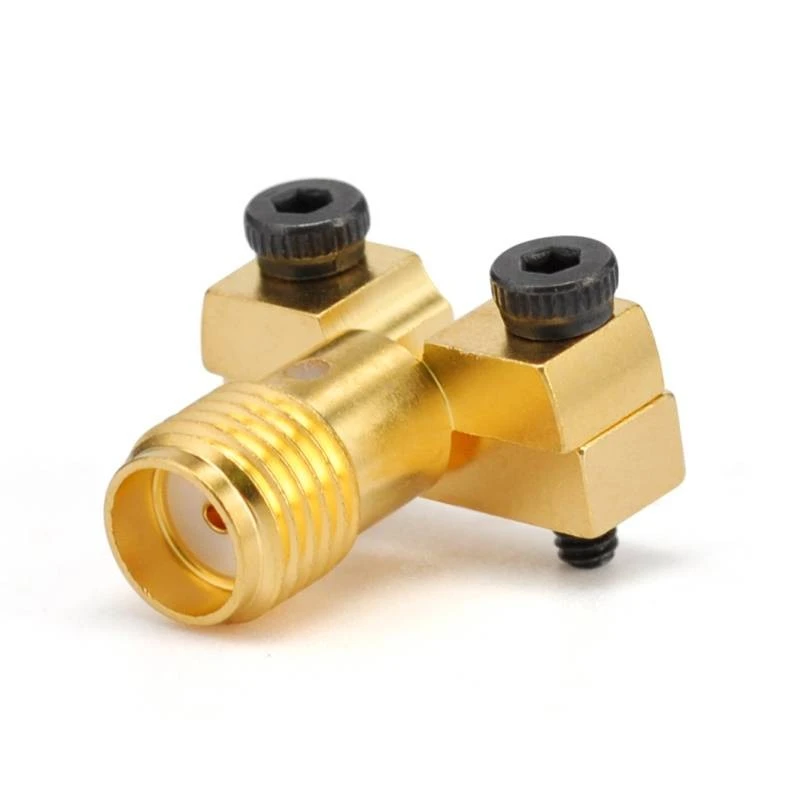

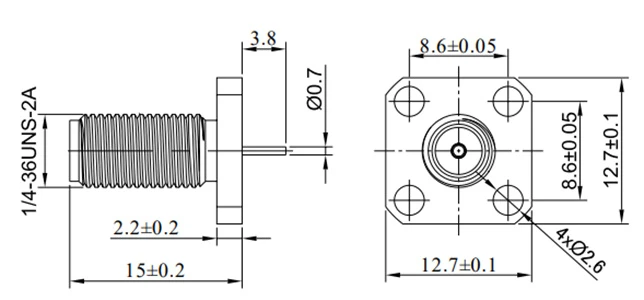

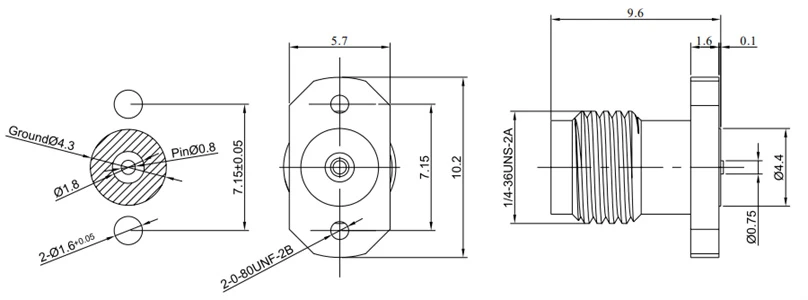

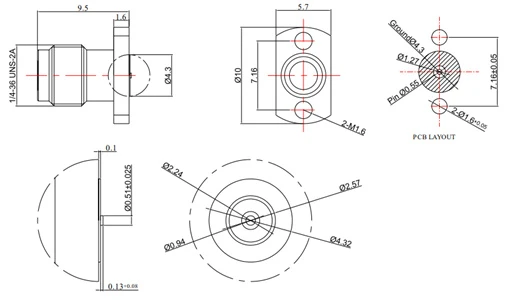

Fr 2- sma-kfd 216-4	Dc - 26.5 ghz	1.20	Upevnenie skrutiek	Nehrdzavejúca oceľ	Povrchový signál

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu
Fr 2- SMA-KFD216	Dc - 26.5 ghz	1.20	Upevnenie skrutiek	Nehrdzavejúca oceľ	Stredné a dolné signály

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu

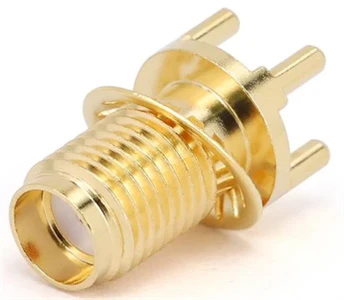

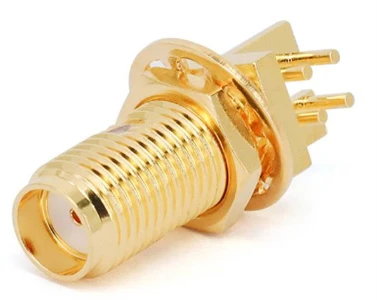

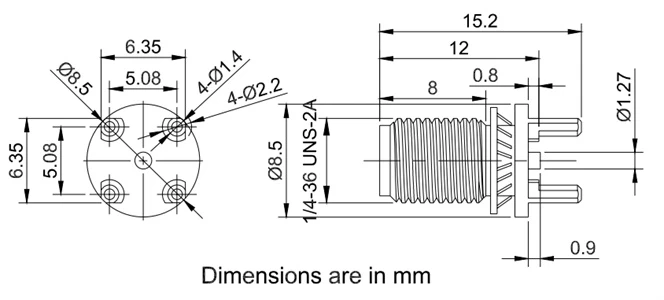

Fr 2- sma-khd 104-1	Dc - 12.4 ghz	1.20	Spájkovanie kazety	Mosadzný zlatý	Nat

Konektory SMA PCB

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu
Fr 2- SMA-KHD100	Dc - 18 ghz	1.25	Spájkovanie kazety	Mosadzný zlatý	Nat

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu

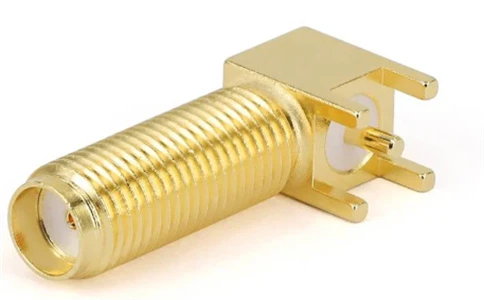

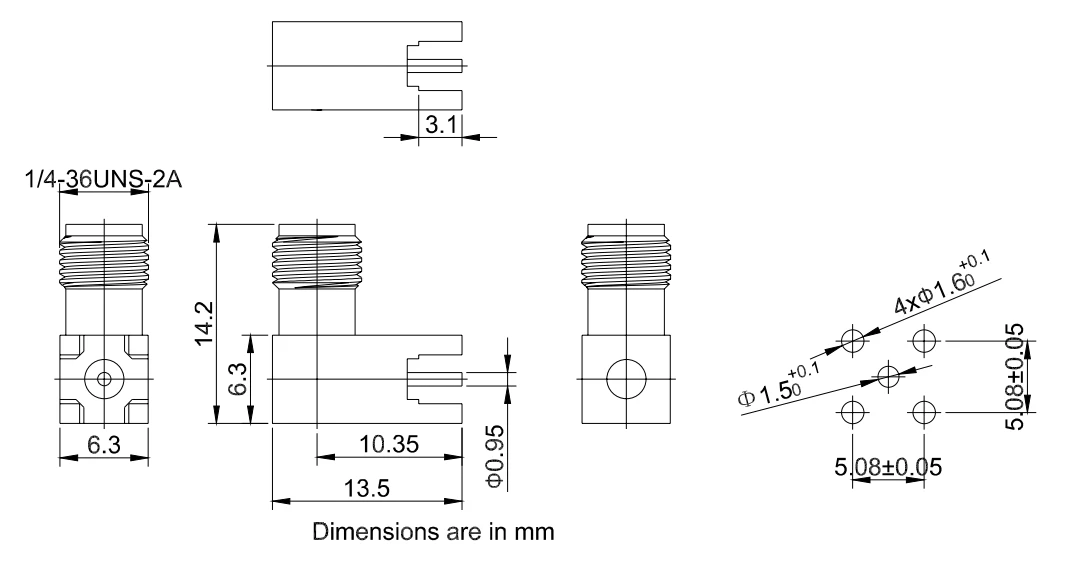

Fr 2- sma-kwhd	Dc - 6 ghz	1.25	Spájkovanie kazety	Mosadzný zlatý	Nat

Konektory SMA PCB

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu
Fr 2- SMA-KWHD10	Dc - 6 ghz	1.25	Spájkovanie kazety	Mosadzný zlatý	Nat

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu
Fr 2- SMA-KWHD17	Dc - 6 ghz	1.25	Spájkovanie kazety	Mosadzný zlatý	Nat

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu
Fr 2- SMA-KWHD11	Dc - 6 ghz	1.25	Spájkovanie kazety	Mosadzný zlatý	Nat

Konektory SMA PCB

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu

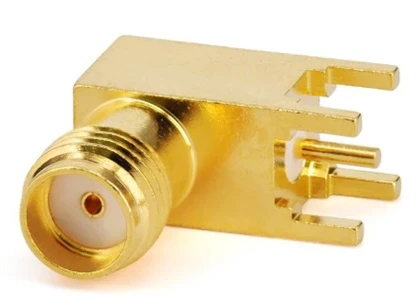

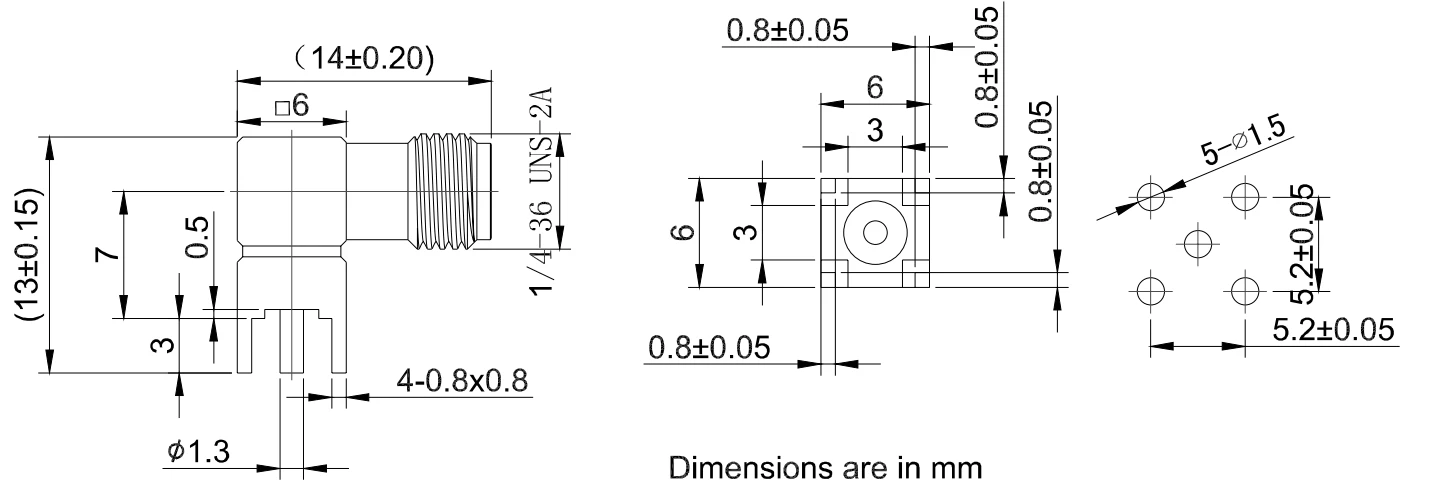

Fr 2- SMA-khd201a	Dc - 6 ghz	1.25	Horizontálna kazetová spájka	Mosadzný zlatý	Nat

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu
Fr 2- SMA-KWHD17	Dc - 6 ghz	1.25	Spájkovanie kazety	Mosadzný zlatý	Nat

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu
Fr 2- SMA-KYFD0101	Dc - 6 ghz	1.25	Upevnenie skrutiek	Mosadzný zlatý	Nat

Konektory SMA PCB

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu

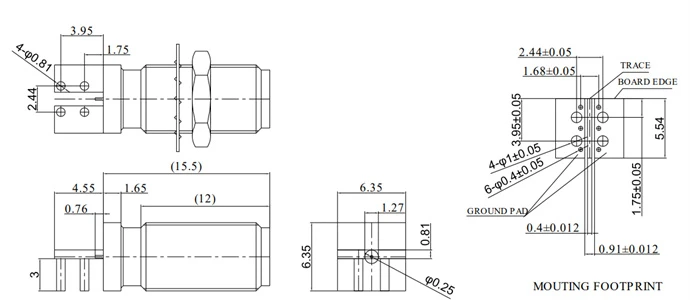

Fr 2- SMA-KYHD321	Dc - 26.5 ghz	1.30	Spájkovanie kazety	Mosadzný zlatý	Nat

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu

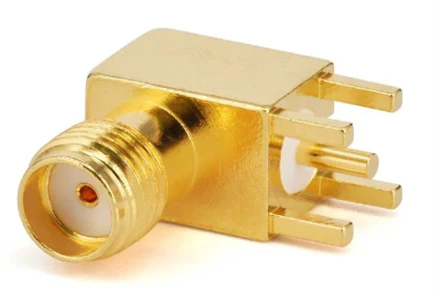

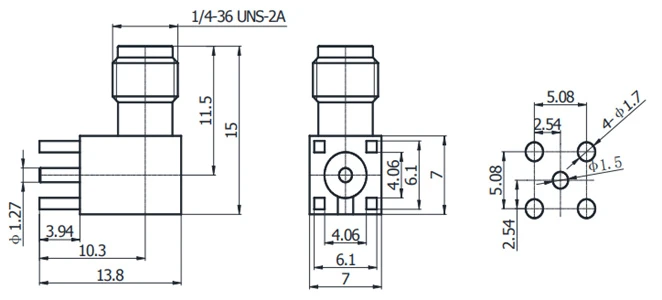

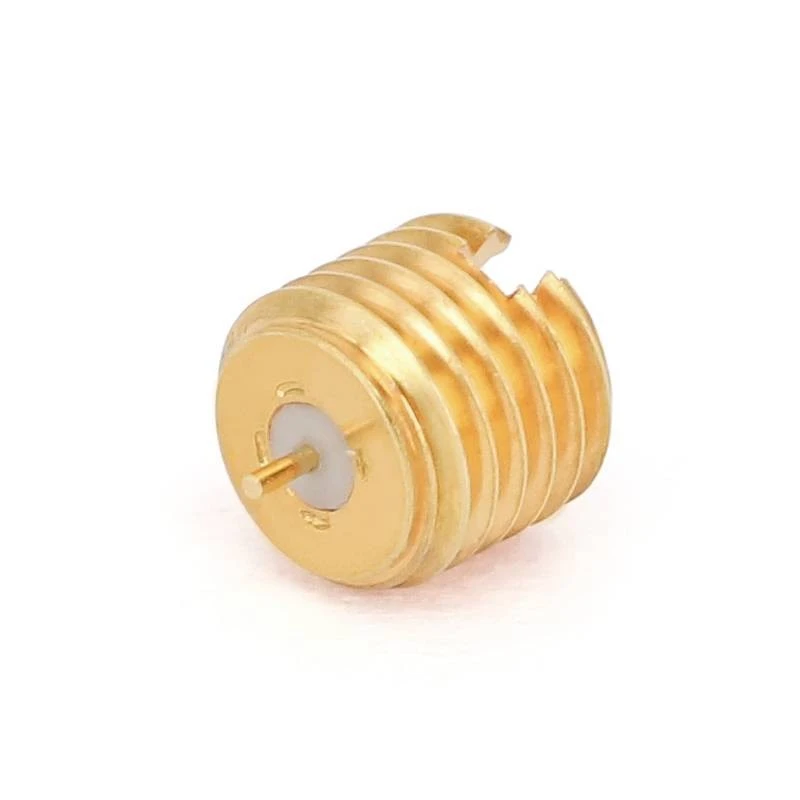

Fr 2- sma-khd	Dc - 6 ghz	1.25	Spájkovanie kazety	Mosadzný zlatý	Nat

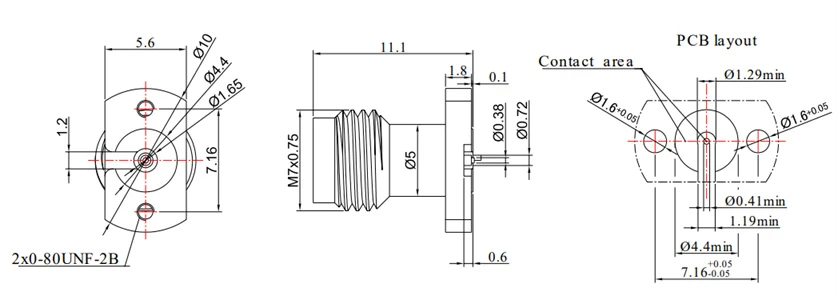

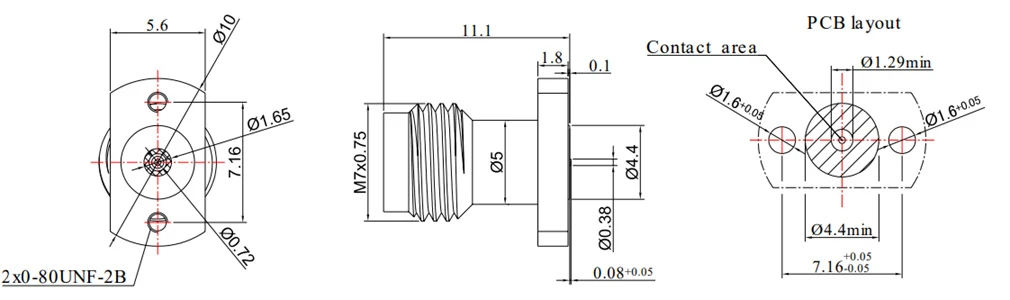

2,92 mm konektory PCB

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu

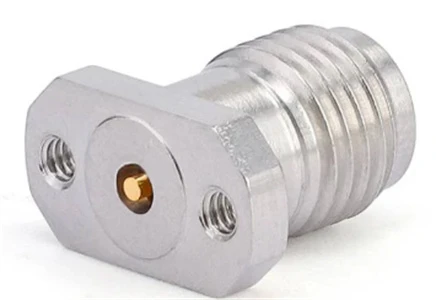

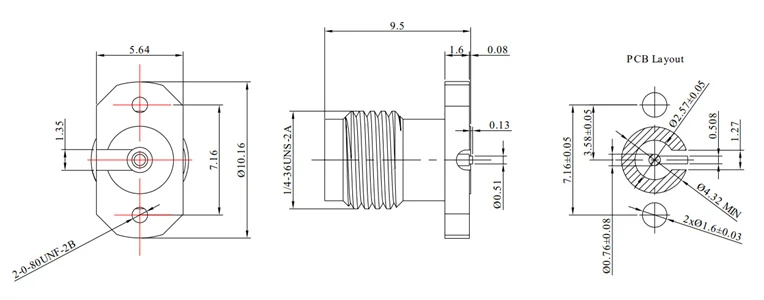

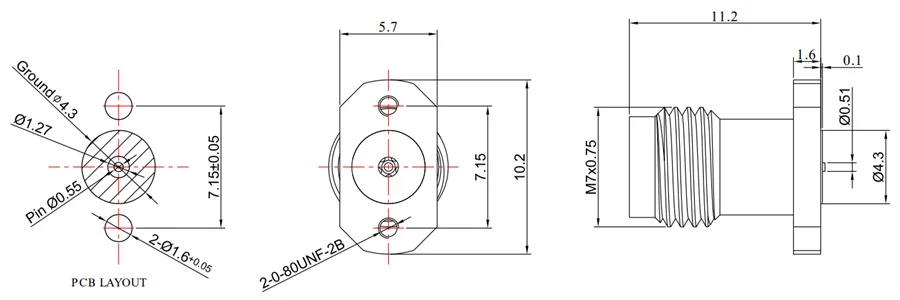

Fr 2-2.92- kfd216	Dc - 40 ghz	1.25	Upevnenie skrutiek	Nehrdzavejúca oceľ	Povrchový signál

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu

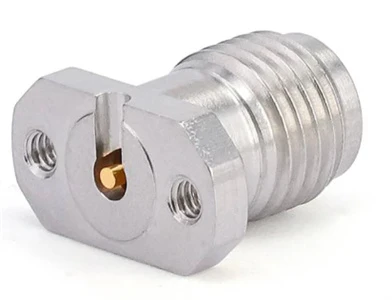

Fr 2-2.92- kfd 216-1	Dc - 40 ghz	1.25	Upevnenie skrutiek	Nehrdzavejúca oceľ	Stredné a dolné signály

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu

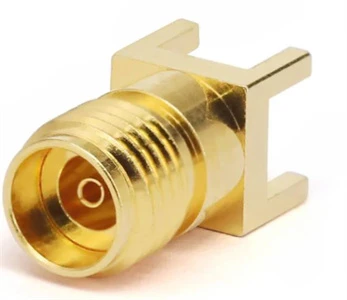

Fr 2-2.92- khd100	Dc - 40 ghz	1.25	Spájkovanie kazety	Mosadzný zlatý	Nat

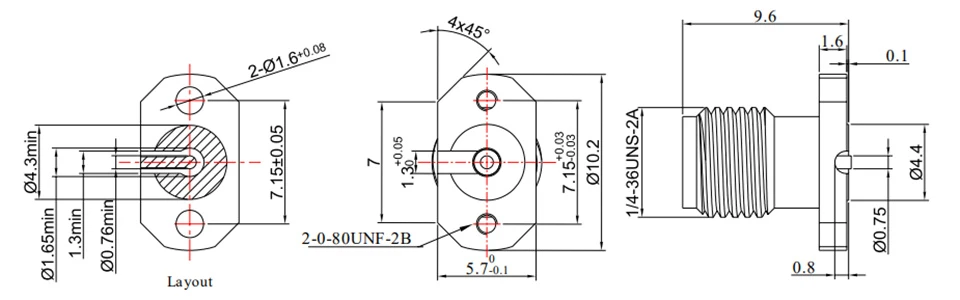

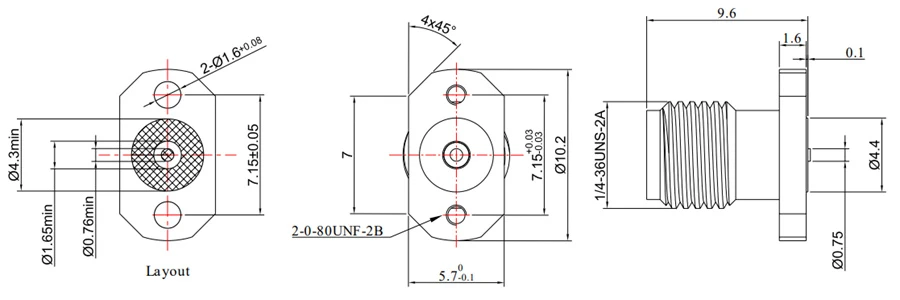

3,5 mm konektory PCB

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu

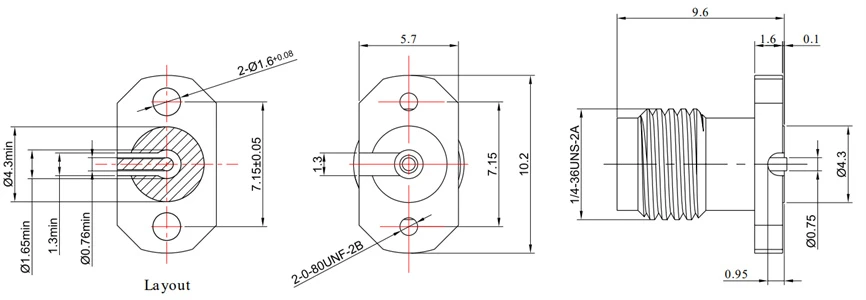

Fr 2-3.5- kfd216	Dc - 26.5 ghz	1.25	Upevnenie skrutiek	Nehrdzavejúca oceľ	Povrchový signál

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu
Fr 2-3.5- kfd 216-1	Dc - 26.5 ghz	1.25	Upevnenie skrutiek	Nehrdzavejúca oceľ	Stredné a dolné signály

2,4 mm konektory PCB

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu

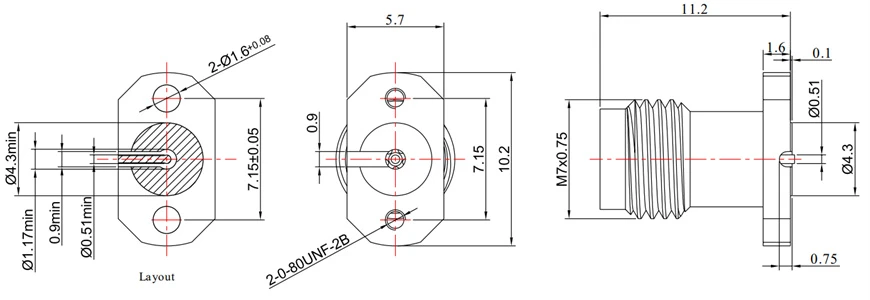

Fr 2-2.4- kfd216	Dc - 50 hz	1.25	Upevnenie skrutiek	Nehrdzavejúca oceľ	Povrchový signál

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu
Fr 2-2.4- kfd 216-1	Dc - 50 hz	1.25	Upevnenie skrutiek	Nehrdzavejúca oceľ	Stredné a dolné signály

1,85 mm konektory PCB

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu
Fr 2-1.85- kfd216	Dc - 67 hz	1.30	Upevnenie skrutiek	Nehrdzavejúca oceľ	Povrchový signál

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu
Fr 2-2.4- kfd 216-1	Dc - 50 hz	1.30	Upevnenie skrutiek	Nehrdzavejúca oceľ	Stredné a dolné signály

Konektory GPO (SMP) PCB

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu

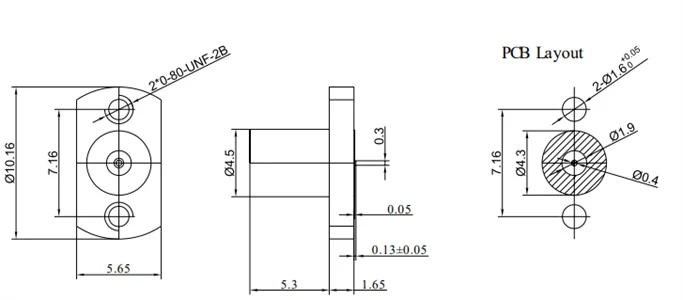

Fr 2- GPO-JFD216	Dc - 40 ghz	1.50	Upevnenie skrutiek	Nehrdzavejúca oceľ	Povrchový signál

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu

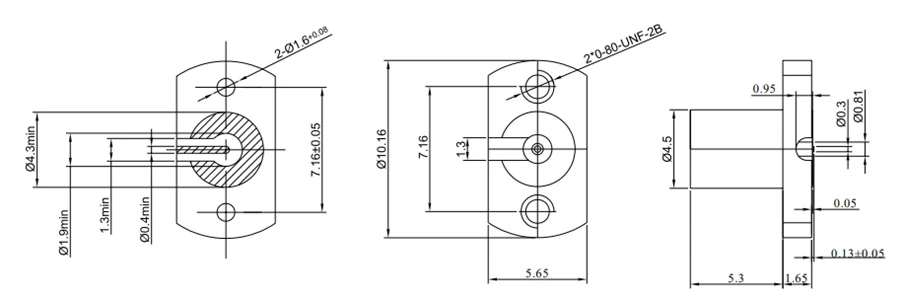

Fr 2- gpo-jfd 216-1	Dc - 40 ghz	1.50	Upevnenie skrutiek	Nehrdzavejúca oceľ	Stredné a dolné signály

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu
Fr 2- gpo-khd	Dc - 18 hz	1.25	Spájkovanie kazety	Mosadzný zlatý	Nat

Konektory GPO (SMP) PCB

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Typ rozhrania
Fr 2- gpo-JHD15	Dc - 40 ghz	1.50	Spájkovanie kazety	Mosadzný zlatý	Obmedzená zadržanie

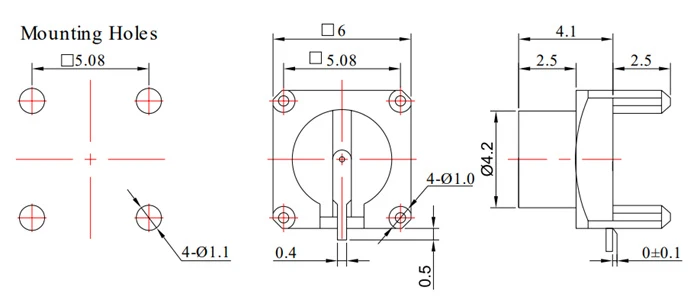

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Typ rozhrania
Fr 2- gpo-jfd 246- f	Dc - 26.5 ghz	1.45	Upevnenie skrutiek	Mosadzný zlatý	Úplná zadržanie

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Typ rozhrania

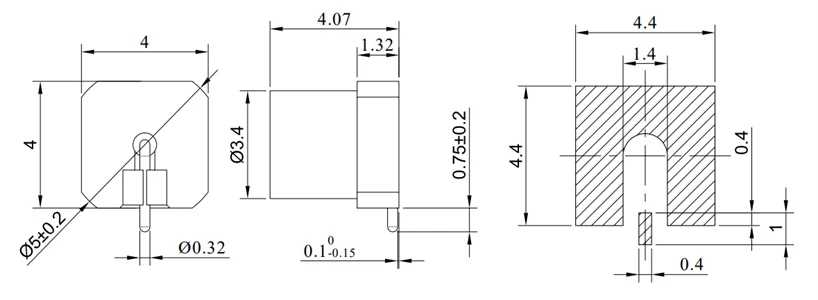

Fr 2- gpo-jhd 23- f	Dc - 26.5 ghz	1.45	Kazeta a spájkovanie povrchu	Mosadzný zlatý	Úplná zadržanie

Konektory GPO (SMP) PCB

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Typ rozhrania
Fr 2- gpo-jhd 23- l	Dc - 26.5 ghz	1.45	Kazeta a spájkovanie povrchu	Mosadzný zlatý	Obmedzená zadržanie

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Typ rozhrania
Fr 2- gpo-jhd 23- s	Dc - 26.5 ghz	1.45	Kazeta a spájkovanie povrchu	Mosadzný zlatý	Vyhladiť

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Typ rozhrania
Fr 2- gpo-jhd 2- s	Dc - 26.5 ghz	1.45	Spájkovanie kazety	Mosadzný zlatý	Vyhladiť

Konektory PCB GPPO (Mini-SMP)

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Typ rozhrania

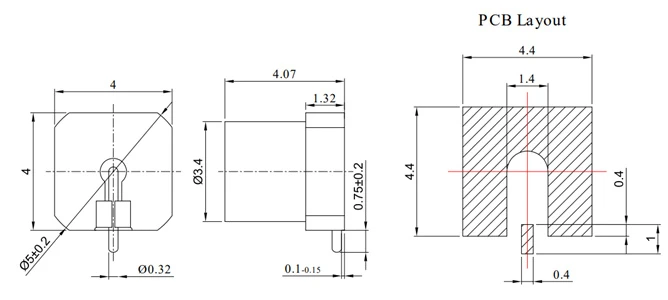

Fr 2- gppo-jhd 1- s	Dc - 65 ghz	1.57@40G	Spájkovanie povrchu	Mosadzný zlatý	Vyhladiť

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Typ rozhrania
Fr 2- gppo-jhd1	Dc - 65 ghz	1.57@40G	Spájkovanie povrchu	Mosadzný zlatý	Úplná zadržanie

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Typ rozhrania

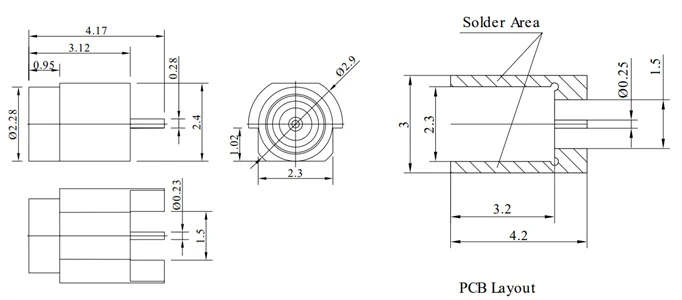

Fr 2- gppo-jhd20r	Dc - 40 ghz	1.25	Horizontálna povrchová spájka	Mosadzný zlatý	Vyhladiť

GPPO (mini-SMP) a konektory PCB G3PO (SMPS)

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Typ rozhrania
Fr 2- gppo-jhd-s	Dc - 40 ghz	1.50	Spájkovanie kazety	Mosadzný zlatý	Vyhladiť

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Typ rozhrania
Fr 2- g3po-jhd 10-1	Dc - 100 ghz	1.70	Horizontálna povrchová spájka	Mosadzný zlatý	Vyhladiť

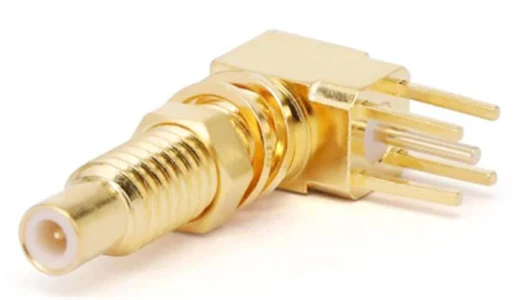

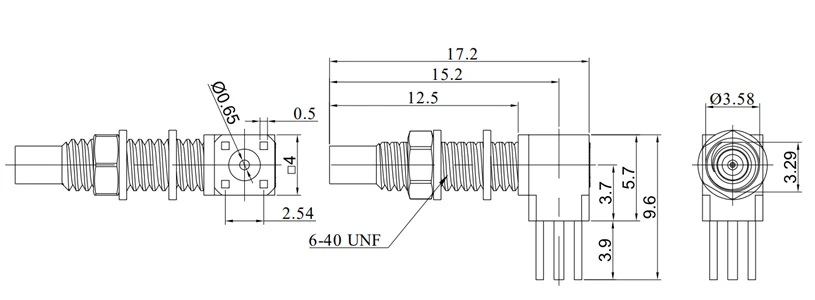

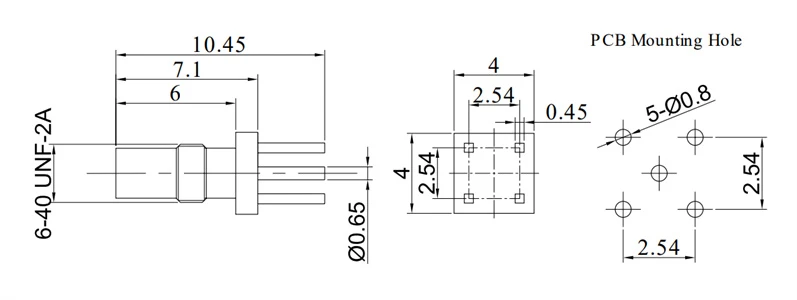

Konektory SSMC PCB

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu

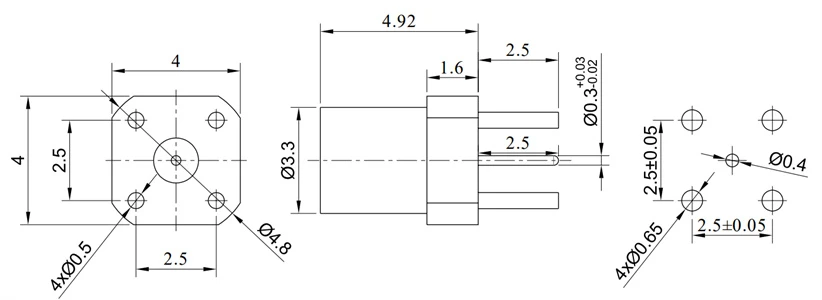

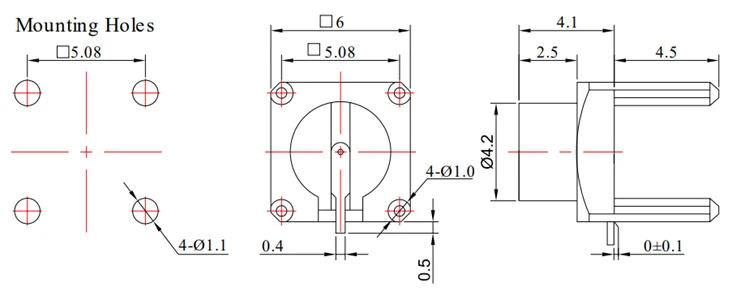

Fr 2- ssmc-jwhd1	Dc - 6 ghz	1.35	Spájkovanie kazety	Mosadzný zlatý	Nat

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu
Fr 2- SSMC-JYWHD5	Dc - 6 ghz	1.35	Spájkovanie kazety	Mosadzný zlatý	Nat

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu

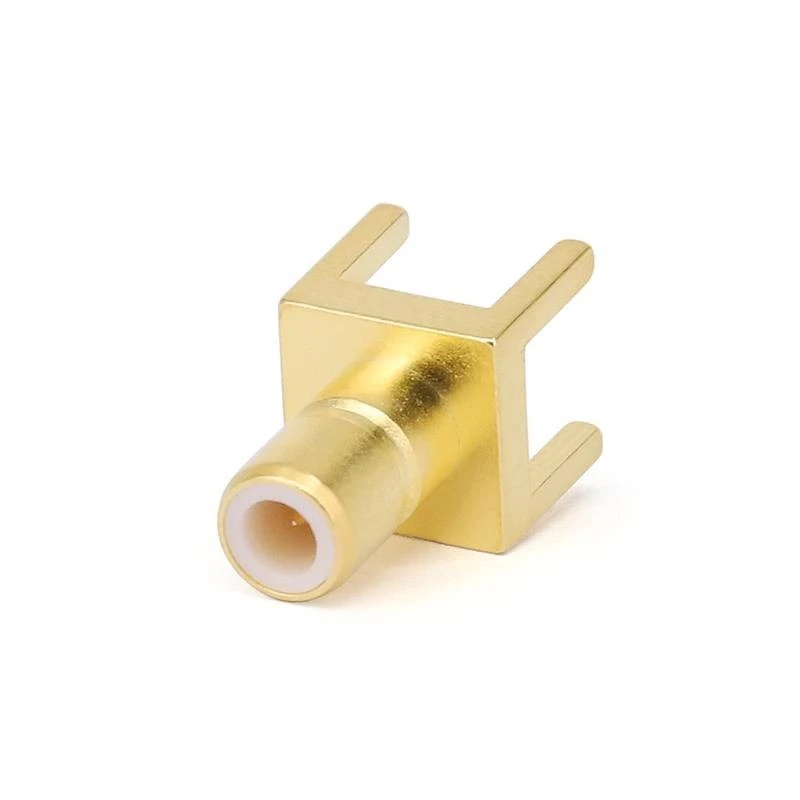

Fr 2- ssmc-jhd2	Dc - 6 ghz	1.35	Spájkovanie kazety	Mosadzný zlatý	Vyhladiť

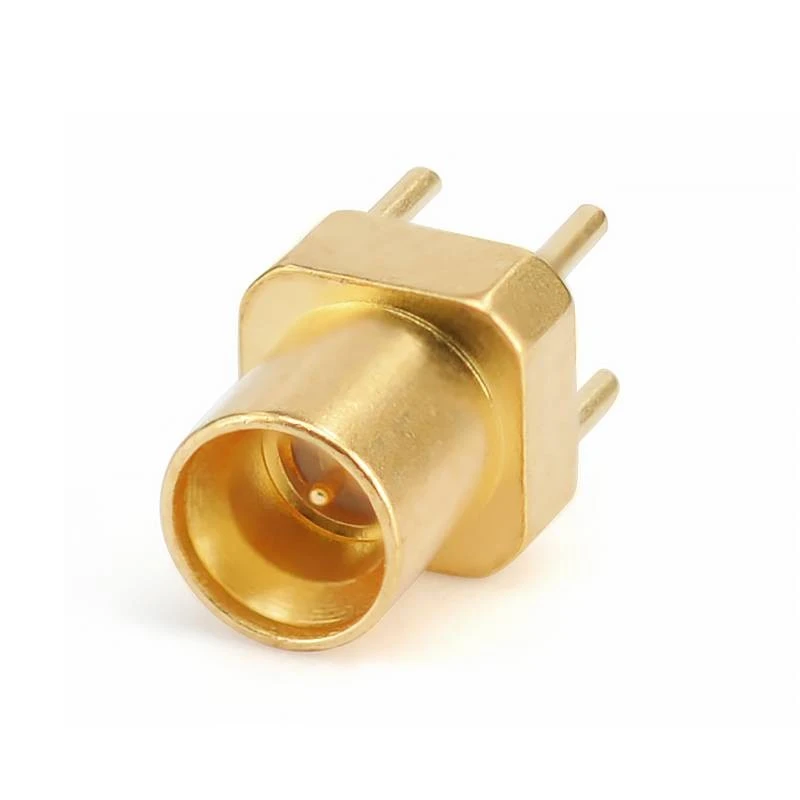

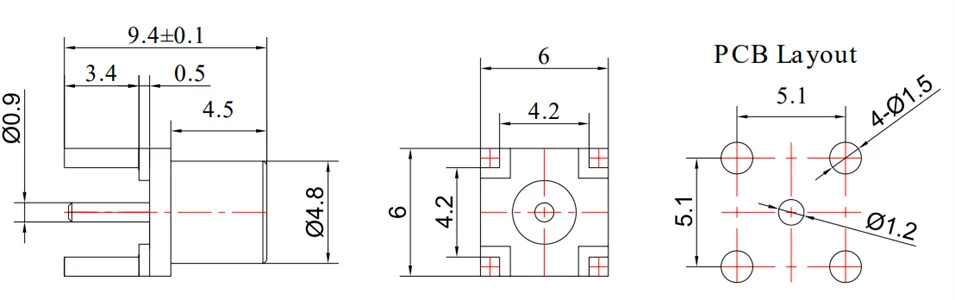

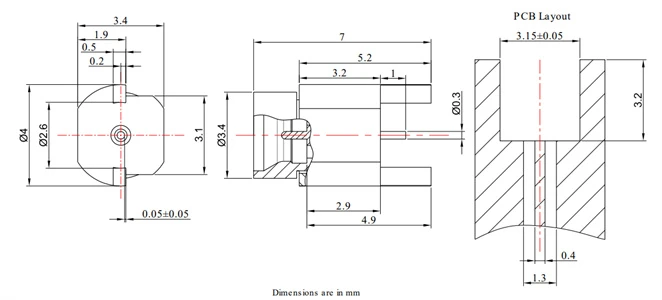

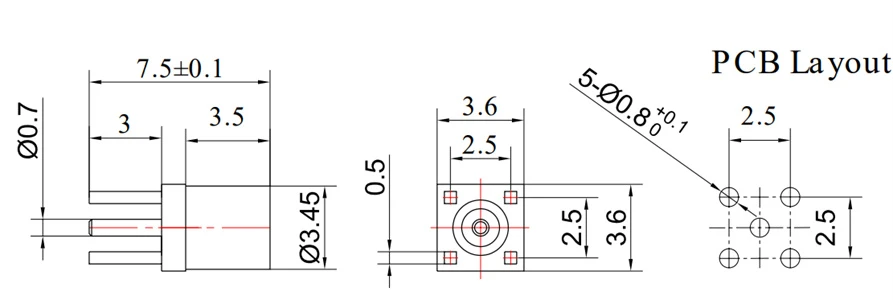

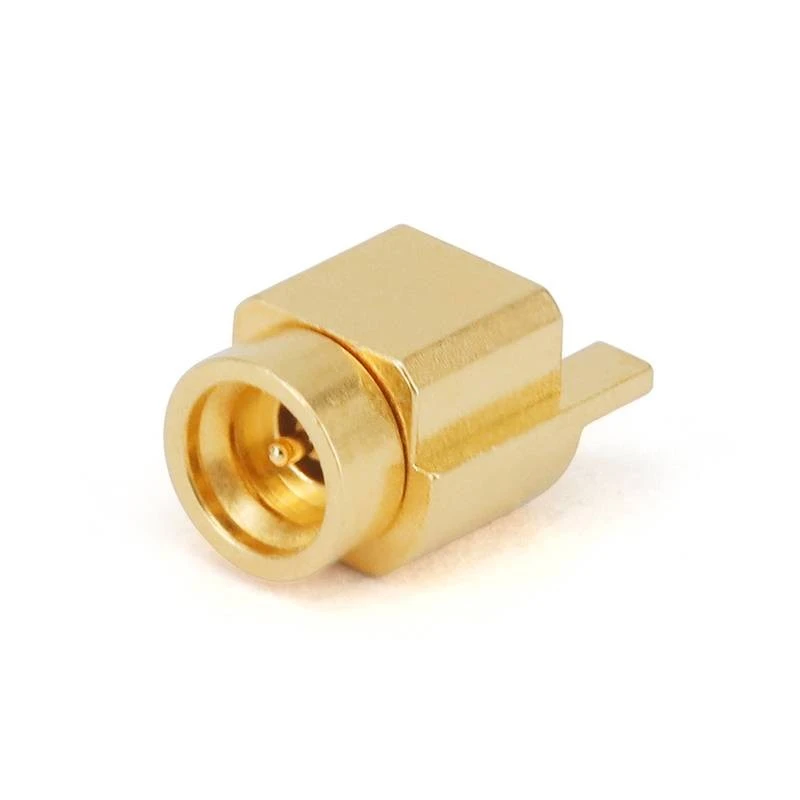

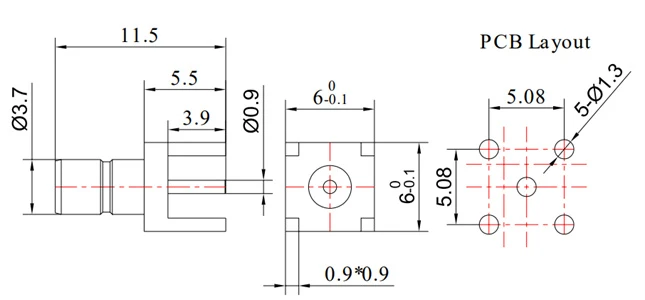

Konektory MMCX a MCX PCB

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu

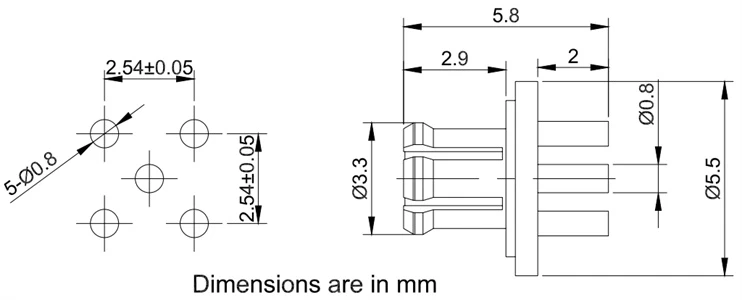

Fr 2- mcx-khd101e	Dc - 6 ghz	1.30	Spájkovanie kazety	Mosadzný zlatý	Nat

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu

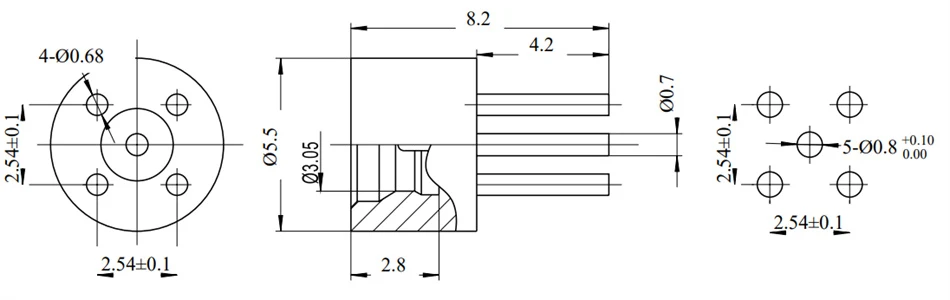

Fr 2- mcx-kyd1e	Dc - 6 ghz	1.20	Prepálenie	Mosadzný zlatý	Nat

Škubáčka	Časť	Vswr	Inštalácia	Materiál	Režim signálu
Fr 2- mmcx-khd1e	Dc - 6 ghz	1.20	Spájkovanie kazety	Mosadzný zlatý	Nat
