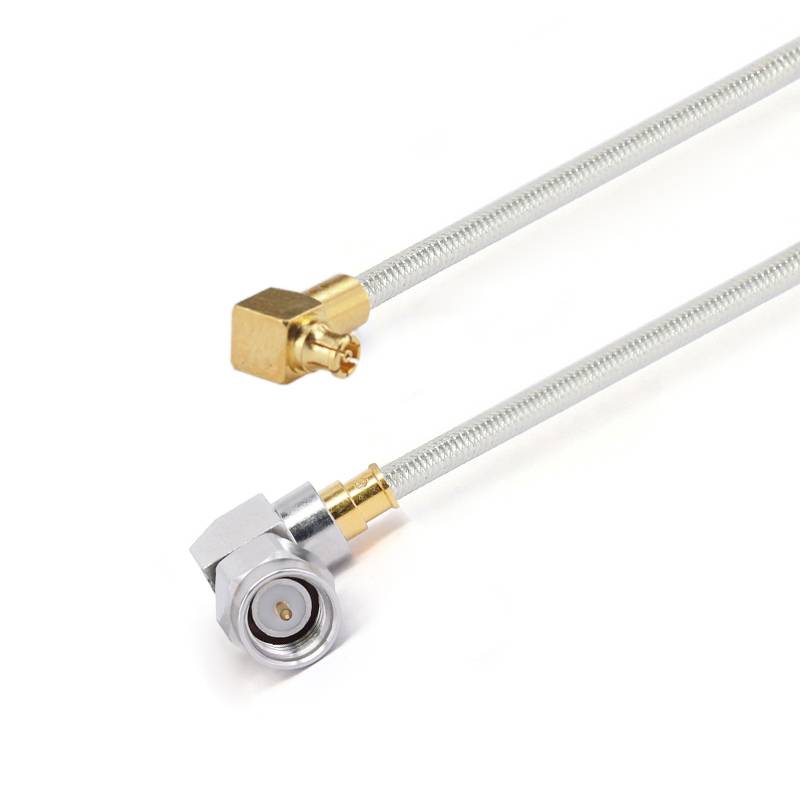

Hand Formable Cable Assemblies

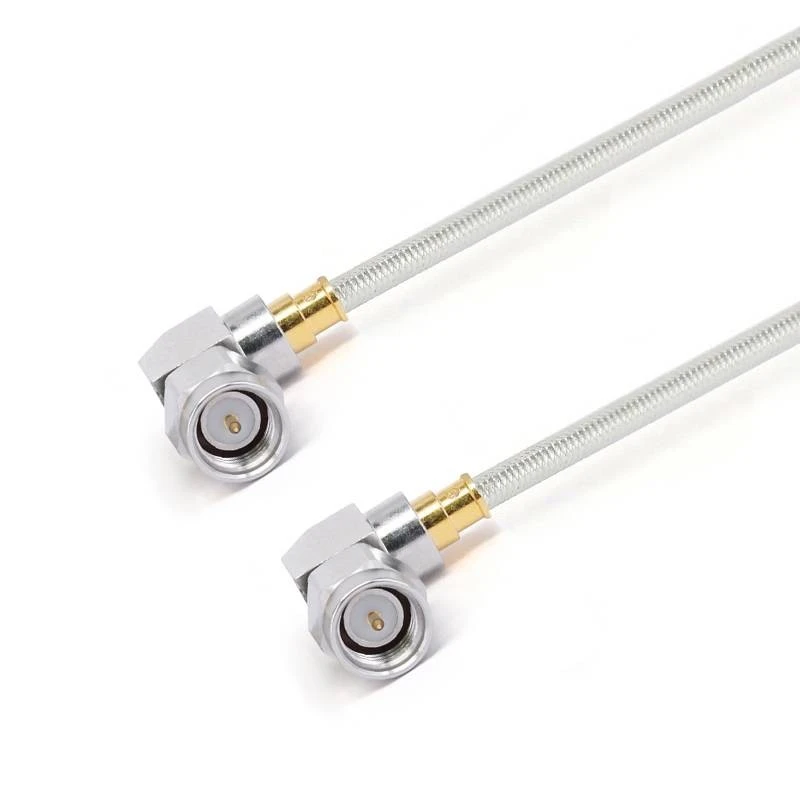

ga711-smwmsmwm-xxx-18g-3

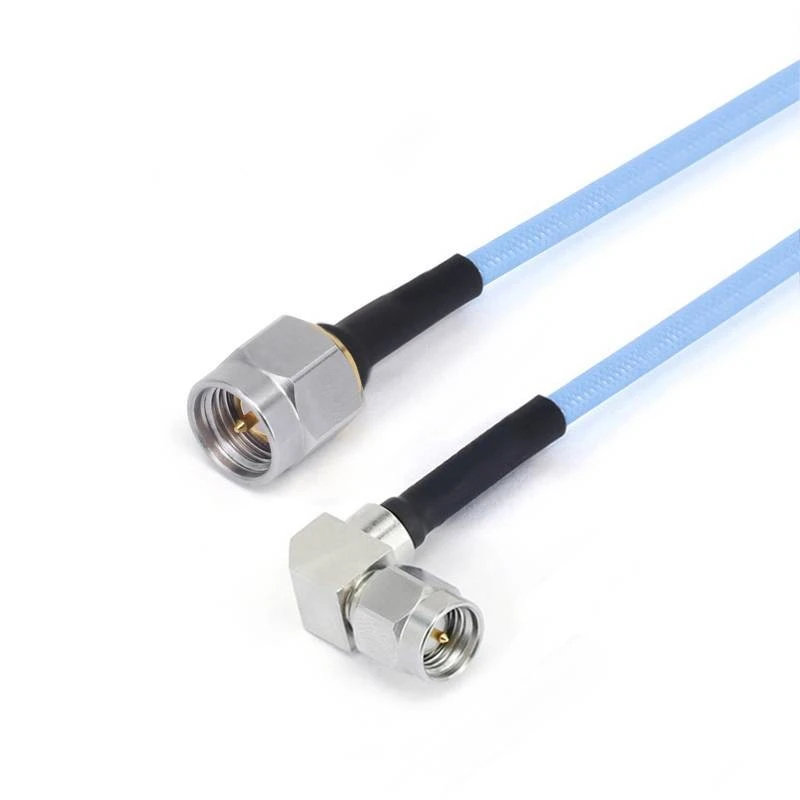

ga712-smmsmwm-xxx-18g-1

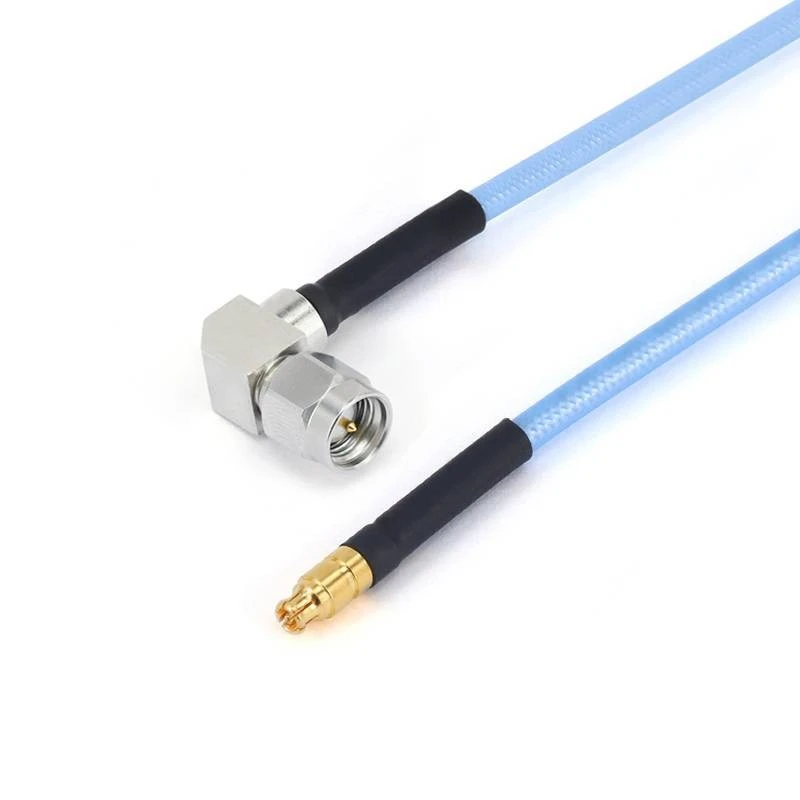

ga712-smwmgppf-xxx-18g-1 (1)
ga712-smwmgppf-xxx-18g-1

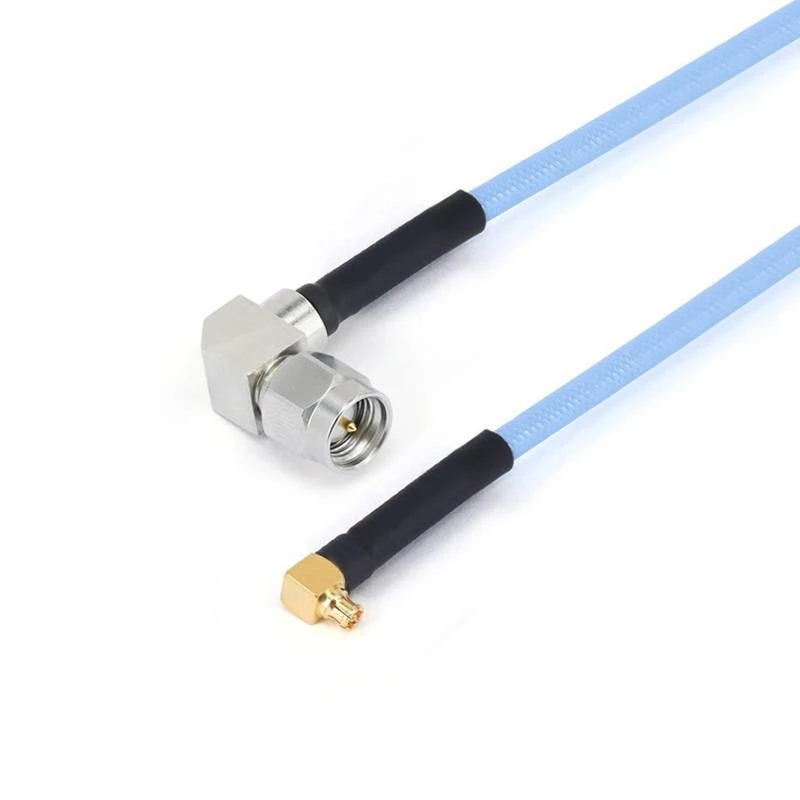

ga712-smwmgppwf-xxx-18g-1

Ručné zostavy káblov

Ručné káblové zostavy Semi-flexibilný Coax je vysoko výkonná polo-flexibilná zostava koaxiálneho kábla, ktorá hrá rozhodujúcu úlohu vo viacerých oblastiach {{{}}, je vytvorená profesionálnym tímom {. s vynikajúcim dizajnom a s jeho vynikajúcim dizajnom, ako sú také, ako sú takéto, ako sú také, ako sú také, ako sú také, ako sú také, ako sú také, ako s výnimočným dizajnom, 04. 086 "a 141" .

Zaslať požiadavku

Popis

Ručné káblové zoskupenia polo-flexibilný Coax je vysoko výkonná polo-flexibilná zostava koaxiálneho kábla, ktorá hrá rozhodujúcu úlohu vo viacerých oblastiach {{{}}, je vytvorená profesionálnym tímom {. s vynikajúcim dizajnom a s jeho vynikajúcim dizajnom. 086 "a 141" .

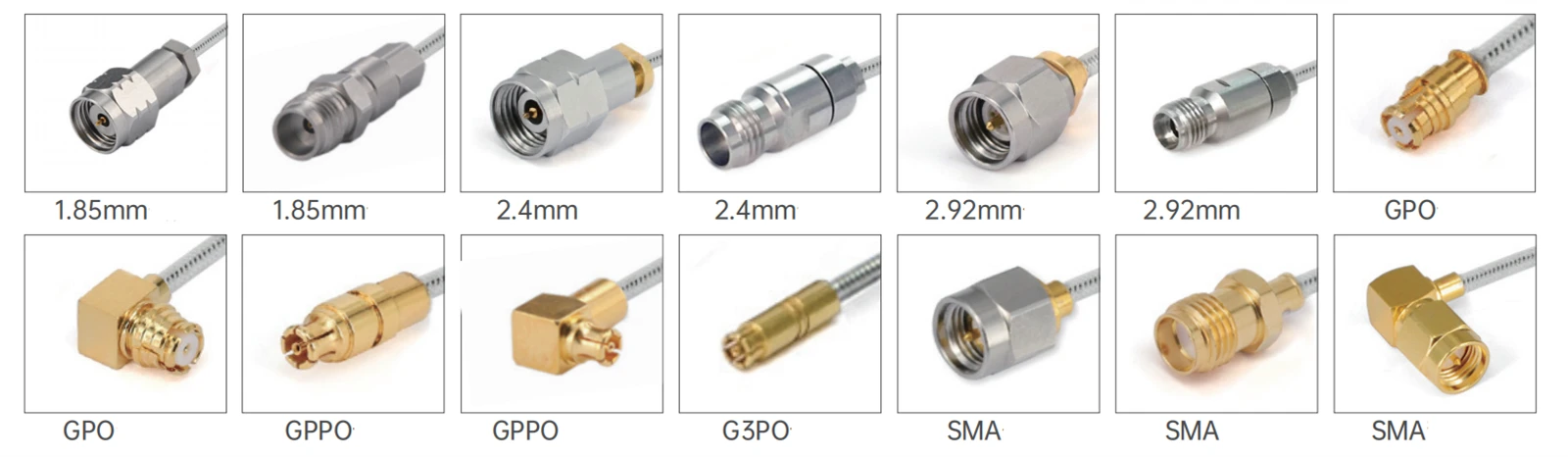

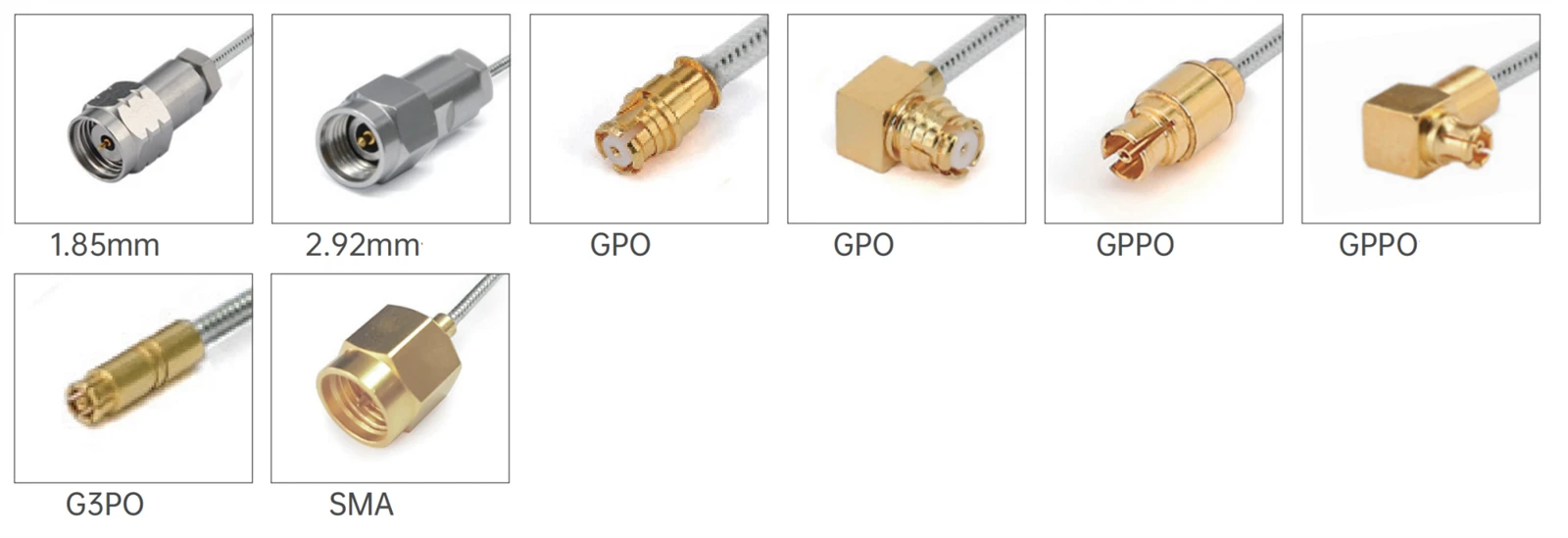

Okrem toho produkt ponúka viac možností z hľadiska typov konektorov, impedancie, polarity, montážnych metód, kontaktných a krytových materiálov . Typy konektorov obsahujú 1 {. 85 mm, 2 . 4mm, 2 . {8} {} {}} 92 mm, SMA, G3PO, GPPO, MMXP, PCC; Impedancia je 50 ohmov a polarita je štandardná. Existujú rôzne metódy montáže a kontakty a puzdrá sú vyrobené z materiálov, ako je mosadzná so zlatom, berylium medi s zlatom a pasivovaná nehrdzavejúca oceľ, aby sa zabezpečila dobrá elektrická vodivosť a odpor korózie.

Úvod produktu

Existujú série ako FR701 a FR702/GUT -047- Séria 047 "a FR711 & FR712/GUT {{{}} Séria 086" FR702/črevo -047- Formulár 047 "Séria je 0 . 29 ± 0 {{{}} 0127mm, zatiaľ čo séria FR711 & FR712/GUT -085- {} je 0 . 51 ± 0,0127mm. Zodpovedajúce útlm a údaje o výkone sú poskytnuté pre rôzne frekvencie. K dispozícii je tiež viac bežných modelov a technických ukazovateľov, ktoré spĺňajú požiadavky rôznych scenárov aplikácií.

Pokiaľ ide o elektrický výkon, stredným vodičom je strieborná oceľová oceľ, kombinovaná s pevným izolátorom PTFE a konzervovaným vonkajším vodičom medeného drôtu {{}}, má nízku kapacitu (95,1pf/m), vysoká rýchlosť šírenia (70%) a vynikajúca účinnosť chovu (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.

Aplikácia produktu

Vďaka svojim charakteristikám ohýbania a vynikajúceho elektrického výkonu sa široko používa v oblastiach, ako je komunikácia, elektronické zariadenia a testovanie a meranie {{}}, ako je detekcia stránok na stránkach, sa používajú ako dočasné kabáty s pripojením . {}.. { Stanovte testovacie prepojenia medzi rôznymi zariadeniami, čo umožňuje efektívne dokončenie detekčnej práce .

Dôležité poznámky

1. Pre zostavy káblových káblov vlastnej dĺžky, nezabudnite zanechať informácie o svojej dĺžke na stránke pokladnice;
2. Všetky zostavy káblov môžu byť vybavené fázovými pármi alebo skupinami; Ak potrebujete, aby sa káble zhodovali s fázou, pošlite nám e -mail: sales@flexirf.com

Údaje o špecifikácii produktu

Konfigurácia
Typ konektora 1	1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO
Konektor 1 impedancia	50 ohmov
Konektor 1 Polarita	Norma
Typ konektora 2	1,85 mm/2,4 mm/2,92 mm/sma/g3po/gppo/
Impedancia konektora 2	50 ohmov
Konektor 2 Polarita	Norma
Metóda pripojenia konektora	Žiadny
Štýl tela konektora	Priamy uhol
Informácie o materiáloch
Stredný kontakt	Mosadzné zlaté, berylium medené zlato
Vonkajší kontakt	Mosadzný zlatý, berylium medený zlatý, z nehrdzavejúcej ocele pasivovaný
Tela	Mosadzné zlaté, berylium medené zlato, z nehrdzavejúcej ocele pasivované
Dielektrický	PEI/PTFE
Environmentálne údaje
Teplotný rozsah	-40 Stupeň do +165
2011/65/EÚ (ROHS)	V súlade
Káblové špecifikácie
Vodič strediska	Strieborný
Dielektrický	Pevný PTFE
Sako	Žiadne alebo fep
Kapacita (PF/M)	95.1
Rýchlosť šírenia (%)	70
Účinnosť tienenia	<-100dB @ 1GHz
Manipulácia	10watt @ 18 GHz na mori, VSWR1.0

Typ produktu

FR701 & FR702/črevo -047- Formulár 047 "Zostava káblového kábla série"
	Priemer materiálu štruktúry (mm)
	1	Vnútorný dirigent	Strieborná oceľ	0.29±0.0127
	2	Izolátor	Pevný PTFE	0.94±0.0254
	3	Vonkajší vodič	Konzervovaný medený drôt	1.19±0.05
	4	Sako	Fep	1.6±0.13

Útlm, výkon (testovací stav pri 20 stupňovej hladine mora)
Frekvencia (GHZ)	0.5	1	5	10	20
Útlm (DB/M)	0.787	1.112	2.585	3.734	5.443
Sila (w)	67.4	47.4	20.7	14.4	9.9

Bežné modely a technické ukazovatele
Predstaviť si	Škubáčka	Konektor 1	Konektor 2	Voľnosť	Strata návratnosti/VSWR
	Fr 701-292 ff1g3pf-xxx	2,92 mm samica s prírubou 2 otvorov	G3PO (SMPS) Žena	Dc -40 ghz	12 dB
	Fr 701-292 mg3pf-xxx	2,92 mm muž	G3PO (SMPS) Žena	Dc -40 ghz	12 dB
	Fr 701-292 fg3pf-xxx	2,92 mm žena	G3PO (SMPS) Žena	Dc -40 ghz	12 dB
	Fr 701-185 mg3pf-xxx	1,85 mm muž	G3PO (SMPS) Žena	Dc -67 ghz	10 dB
	Fr 701-185 fg3pf-xxx	1,85 mm žena	G3PO (SMPS) Žena	Dc -67 ghz	10 dB

FR711 a FR712/črevo -085- Formulár 086 "Zostava kábla série
	Priemer materiálu štruktúry (mm)
	1	Vnútorný dirigent	Strieborný meďový	0.51±0.0127
	2	Izolátor	Pevný PTFE	1.69±0.0254
	3	Vonkajší vodič	Konzervovaný medený drôt	2.2±0.05
	4	Sako	Fep	2.54

Útlm, výkon (testovací stav pri 20 stupňovej hladine mora)
Frekvencia (GHZ)	0.4	1	5	10	18
Útlm (DB/M)	0.43	0.70	1.72	2.49	3.46
Sila (w)	253	157	69	47	33

Bežné modely a technické ukazovatele

FR712/črevo -085- forma-fep (s bundou FEP)
Predstaviť si	Škubáčka	Konektor 1	Konektor 2	Voľnosť	Strata návratnosti/VSWR
	Fr 712- smmsmm-xxx	Samec SMA	Samec SMA	Dc -26.5 ghz	1.35
	Fr 12- SMMSMWM-XXX -18 g	Samec SMA	SMA samec s pravým uhlom	Dc -18 ghz	1.35
	Fr 712- SMWMSMWM-XXX -18 g	SMA samec s pravým uhlom	SMA samec s pravým uhlom	Dc -18 ghz	1.40
	FR 712- SMMGPF-XXX	Samec SMA	GPO (SMP) Žena	Dc -26.5 ghz	1.35
	FR 712- SMMGPWF-XXX	Samec SMA	GPO (SMP) Žena s pravým uhlom	Dc -26.5 ghz	1.40
	FR 712- SMMGPPF-XXX	Samec SMA	GPPO (mini-SMP) žena	Dc -26.5 ghz	1.35
	FR 712- SMMGPPWF-XXX	Samec SMA	Samica GPPO (mini-SMP) s pravým uhlom	Dc -26.5 ghz	1.40
	Fr 712- SMWMGPPF-XXX -18 g	SMA samec s pravým uhlom	GPPO (mini-SMP) žena	Dc -18 ghz	15 dB
	FR 712- SMWMGPPWF-XXX -18 g	SMA samec s pravým uhlom	Samica GPPO (mini-SMP) s pravým uhlom	Dc -18 ghz	15 dB
	FR 712- SMFGPF-XXX	SMA Žena	GPO (SMP) Žena	Dc -18 ghz	1.35
	FR 712- SMFFGPF-XXX	SMA samica so 4 jamkovou prírubou	GPO (SMP) Žena	Dc -18 ghz	1.35
	FR 712- SMFGPPF-XXX	SMA Žena	GPPO (mini-SMP) žena	Dc -26.5 ghz	1.40
	FR 712- SMFFGPPF-XXX	SMA samica so 4 jamkovou prírubou	GPPO (mini-SMP) žena	Dc -26.5 ghz	1.40
	Fr 712-292 m292m-xxx	2,92 mm muž	2,92 mm muž	Dc - 40 ghz	1.44
	Fr 712-292 mgpf-xxx	2,92 mm muž	GPO (SMP) Žena	Dc - 40 ghz	10 dB
	Fr 712-292 mgpwf-xxx	2,92 mm muž	GPO (SMP) Žena s pravým uhlom	Dc - 40 ghz	10 dB
	Fr 712-292 fgpf-xxx	2,92 mm žena	GPO (SMP) Žena	Dc - 40 ghz	10 dB
	Fr 712-292 ffgpf-xxx	2,92 mm samica so prírubou 4 otvor	GPO (SMP) Žena	Dc - 40 ghz	10 dB
	Fr 712-292 mgppf-xxx	2,92 mm muž	GPPO (mini-SMP) žena	Dc - 40 ghz	14 dB
	Fr 712-292 mgppwf-xxx	2,92 mm muž	Samica GPPO (mini-SMP) s pravým uhlom	Dc - 40 ghz	14 dB
	Fr 712-292 fgppf-xxx	2,92 mm žena	GPPO (mini-SMP) žena	Dc - 40 ghz	14 dB
	Fr 712-292 ffgppf-xxx	2,92 mm samica so prírubou 4 otvor	GPPO (mini-SMP) žena	Dc - 40 ghz	14 dB
	Fr 712-292 mg3pf-xxx	2,92 mm muž	G3PO (SMPS) Žena	Dc - 40 ghz	12 dB
	Fr 712-292 fg3pf-xxx	2,92 mm žena	G3PO (SMPS) Žena	Dc - 40 ghz	12 dB
	Fr 712-292 ffg3pf-xxx	2,92 mm samica so prírubou 4 otvor	G3PO (SMPS) Žena	Dc - 40 ghz	12 dB
	Fr 712-185 mg3pf-xxx	1,85 mm muž	G3PO (SMPS) Žena	Dc - 67 ghz	10 dB
	Fr 712-185 fg3pf-xxx	1,85 mm žena	G3PO (SMPS) Žena	Dc - 67 ghz	10 dB
	Fr 712-185 ffg3pf-xxx	1,85 mm samica s prírubou 4 otvor	G3PO (SMPS) Žena	Dc - 67 ghz	10 dB

FORM FR711/GUT -085- (bez bundy FEP)
Predstaviť si	Škubáčka	Konektor 1	Konektor 2	Voľnosť	Strata návratnosti/VSWR
	Fr 711- smmsmm-xxx	Samec SMA	Samec SMA	Dc -26.5 ghz	1.35
	Fr 11- SMMSMWM-XXX -18 g	Samec SMA	SMA samec s pravým uhlom	Dc -18 ghz	1.35
	Fr 711- SMWMSMWM-XXX -18 g	SMA samec s pravým uhlom	SMA samec s pravým uhlom	Dc -18 ghz	1.40
	FR 711- SMWMGPPWF-XXX -18 g	SMA samec s pravým uhlom	Samica GPPO (mini-SMP) s pravým uhlom	Dc -18 ghz	1.40
	Fr 711-292 mmpxm-xxx	2,92 mm muž	MMPX muž	Dc -40 ghz	14 dB
	R 711-292 mmmpxf-xxx	2,92 mm muž	Mmpx žena	Dc -40 ghz	14 dB
	Fr 711-24 mmpxm-xxx	2,4 mm muž	MMPX muž	Dc -50 ghz	12 dB
	Fr 711-24 mmmpxf-xxx	2,4 mm muž	Mmpx žena	Dc -50 ghz	12 dB
	Fr 711-185 mmpxm-xxx	1,85 mm muž	MMPX muž	Dc -67 ghz	10 dB
	Fr 711-185 mmmpxf-xxx	1,85 mm muž	Mmpx žena	Dc -67 ghz	10 dB
	Fr 711-185 mg3pf-xxx	1,85 mm muž	G3PO (SMP) Ženský	Dc -67 ghz	10 dB
	Fr 711-185 fg3pf-xxx	1,85 mm žena	G3PO (SMP) Ženský	Dc -67 ghz	10 dB
	Fr 711-185 ffg3pf-xxx	1,85 mm samica s prírubou 4 otvor	G3PO (SMP) Ženský	Dc -67 ghz	10 dB
