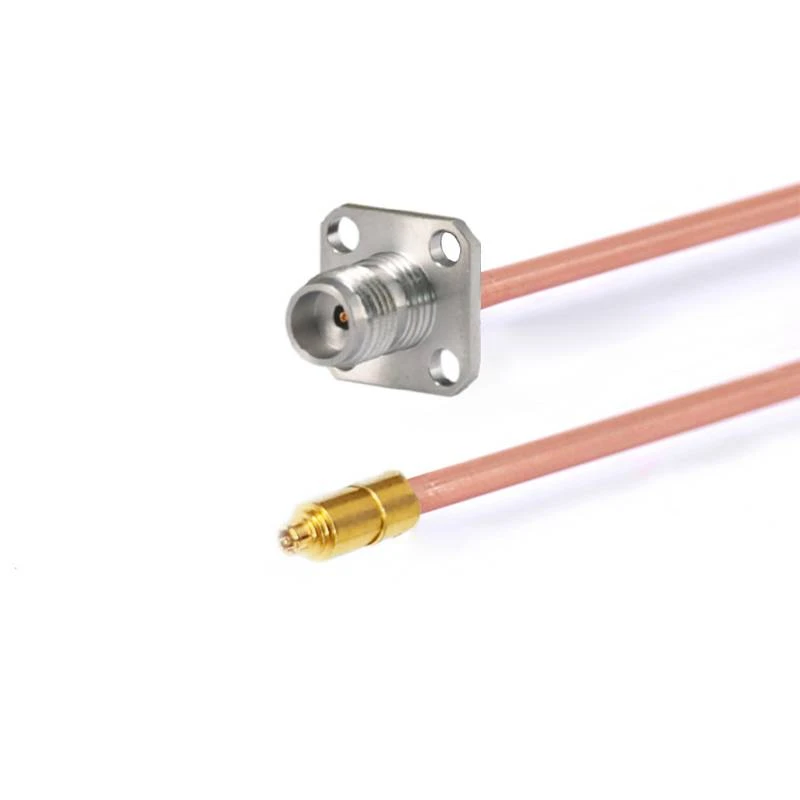

Polotuhé káblové zostavy
Polo-rigidné káblové zostavy sú vysoko výkonné produkty široko používané v rádiových frekvenciách (RF) a mikrovlnných poliach, ktoré sú schopné splniť rôzne požiadavky na zložité pripojenie a prenos signálu . Polo-riigidová štruktúra umožňuje kábla udržiavať pevné tvary {}}}}}}}
Popis
Polotuhé káblové zostavy
Polo-rigidné káblové zostavy sú vysoko výkonné produkty široko používané v rádiovej frekvencii (RF) a mikrovlnných poliach, ktoré sú schopné splniť množstvo zložitých požiadaviek na prenos a signál {{}} Polo-rigidná štruktúra umožňuje kábel Prenos . Preto je vhodný pre komplexné systémy zapojenia s vysokou požiadavkami na stabilitu .
Úvod produktu
Produkt je dodávaný v širokej škále modelov . Zoberme si FR710S & FR710/črevné - 085 086 "Series ako príklad {{{}} Rôzne modely sú vhodné pre rôzne frekvenčné rozsahy a rozhrania zariadení je konflikt s SMA s frekvenciou DC A TO DC A TO DC. 26,5 GHz a pomer návratnosti/napätia stojacích vĺn 1.30.
Stredový kontakt je vyrobený zo pozlátenej mosadznej alebo zlatej meďnej berýlium . pre vonkajší kontakt, môžete si vybrať z zlatého mosadze, zlatý meď berylia, pasivovanú nehrdzavejúcu oceľ atď. Ptfe . Centrálny vodič kábla je strieborná oceľ na meď a izolačná vrstva je solídna PTFE . Pieseň môže byť vyrobený z žiadneho materiálu alebo FEP, ktorý zaisťuje výkon prenosu signálu, ktorý zaisťuje výkon prenosu signálu.
Aplikácia produktu
Vďaka svojmu vynikajúcemu výkonu zohrávajú polo-rigidné káblové zostavy rozhodujúcu úlohu v mnohých poliach s prísnymi požiadavkami na prenos signálu . sa bežne používajú v rôznych odvetviach, ako sú komunikácie, elektronika a Aerospace .
Elektronické vojnové zariadenie musí pracovať vo vysoko intenzívnych elektromagnetických interferenčných prostrediach . Vysokú účinnosť tienenia a stabilný elektrický výkon polo-rigidných káblových zostáv z nich robia ideálnu voľbu pre vnútorné pripojenia v elektronických zariadeniach s bojmi .
V komplexných systémoch SpaceCraft sa na pripojenie rôznych nástrojov a zariadení používajú polo-rigidné káblové zostavy .
Dôležité poznámky
1. Pre zostavy káblových káblov vlastnej dĺžky, nezabudnite zanechať informácie o svojej dĺžke na stránke pokladnice;
2. Všetky zostavy káblov môžu byť vybavené fázovými pármi alebo skupinami; Ak potrebujete, aby sa káble zhodovali s fázou, pošlite nám e -mail: sales@flexirf.com
Údaje o špecifikácii produktu
|
Konfigurácia |
|
|

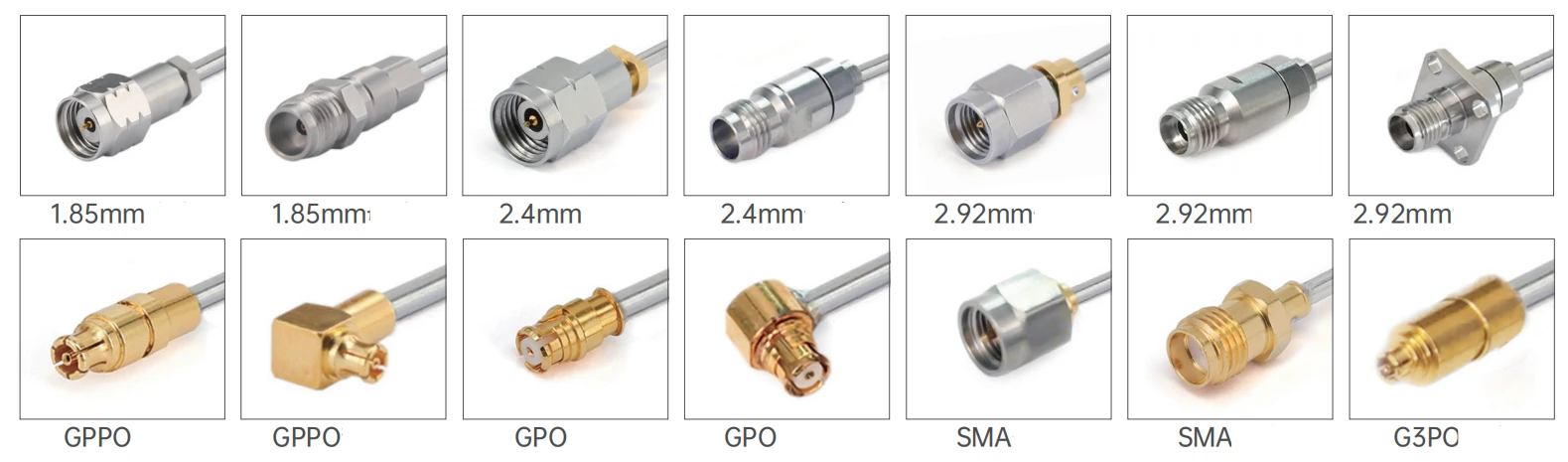

Typ konektora 1 |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO |
|
Konektor 1 impedancia |
50 ohmov |
|
Konektor 1 Polarita |
Norma |
|
Typ konektora 2 |
1,85 mm/2,4 mm/2,92 mm/sma/g3po/gppo/ |
|
Impedancia konektora 2 |
50 ohmov |
|
Konektor 2 Polarita |
Norma |
|
Metóda pripojenia konektora |
Žiadny |
|
Štýl tela konektora |
Priamy uhol |
|
Informácie o materiáloch |
|
|
Stredný kontakt |
Mosadzné zlaté, berylium medené zlato |
|
Vonkajší kontakt |
Mosadzný zlatý, berylium medený zlatý, z nehrdzavejúcej ocele pasivovaný |
|
Tela |
Mosadzné zlaté, berylium medené zlato, z nehrdzavejúcej ocele pasivované |
|
Dielektrický |
PEI/PTFE |
|
Environmentálne údaje |
|
|
Teplotný rozsah |
-40 Stupeň do +125 |
|
2011/65/EÚ (ROHS) |
V súlade |
|
Káblové špecifikácie |
|
|
Vodič strediska |
Strieborný |
|
Dielektrický |
Pevný PTFE |
|
Sako |
Žiadne alebo fep |
|
Kapacita (PF/M) |
95.1 |
|
Rýchlosť šírenia (%) |
70 |
|
Účinnosť tienenia |
<-100dB @ 1GHz |
|
Manipulácia |
10watt @ 18 GHz na mori, VSWR1.0 |
Typ produktu
| FR710S & FR710/črevo -085 086 "Serio-Rigid COBNALE Zostava kábla | ||||
 |
Priemer materiálu štruktúry (mm) |
|||
|
1 |
Vnútorný dirigent |
Strieborná oceľ |
0.51±0.0127 |
|
|
2 |
Izolátor |
Pevný PTFE |
1.688±0.0254 |
|
|
3 |
Vonkajší vodič |
Konzervovaný meď/meď |
2.2±0.05 |
|
| Útlm, výkon (testovací stav pri 20 stupňovej hladine mora) | |||||
|
Frekvencia (GHZ) |
0.5 |
1 |
5 |
10 |
20 |
|
Útlm (DB/M) |
0.446 |
0.640 |
1.506 |
2.215 |
3.29 |
|
Sila (w) |
190.3 |
133.2 |
57.2 |
39.3 |
26.7 |
|
Bežné modely a technické ukazovatele |
|||||
 |
|||||
|
Predstaviť si |
Škubáčka |
Konektor 1 |
Konektor 2 |
Voľnosť |
Strata návratnosti/VSWR |
|
|

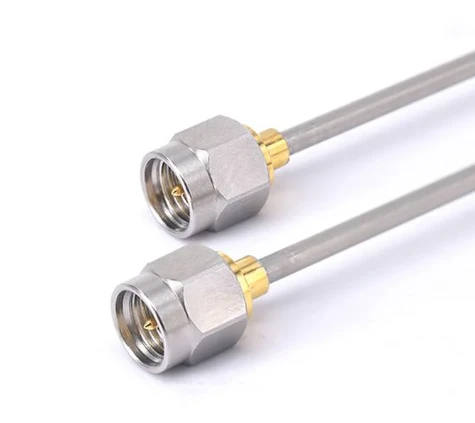

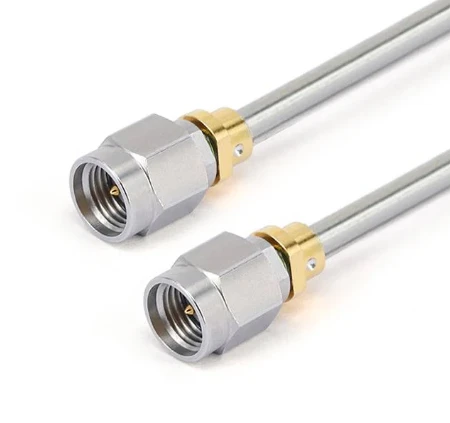

FR710S-SMMMMM-XXX |
Samec SMA |
Samec SMA |
Dc -26.5 ghz |
1.30 |
|
|

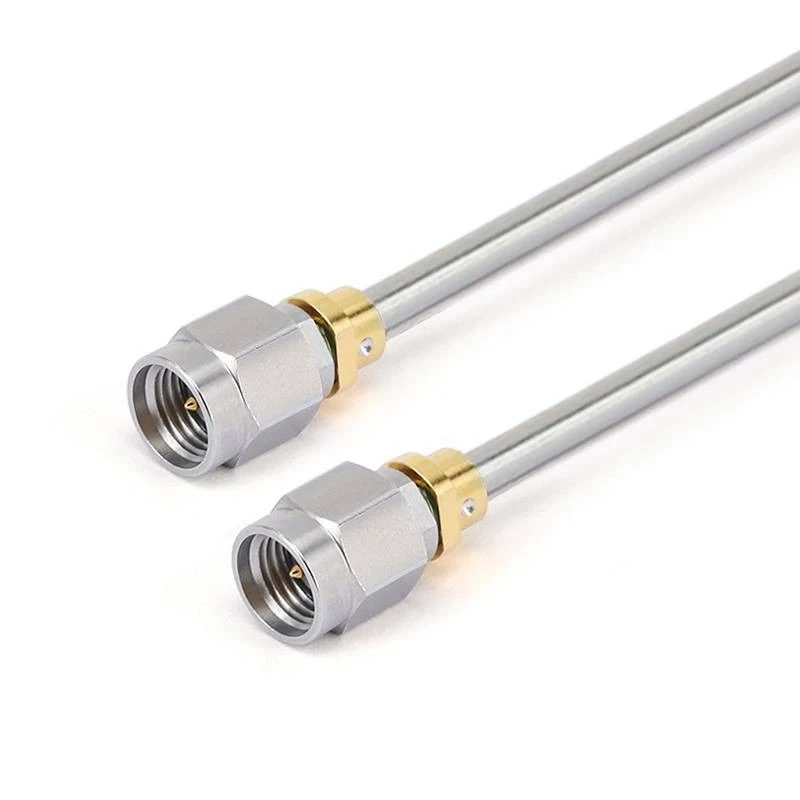

FR710S -292 m292m-xxx |
2,92 mm muž |
2,92 mm muž |
Dc -40 ghz |
1.35 |
|
|

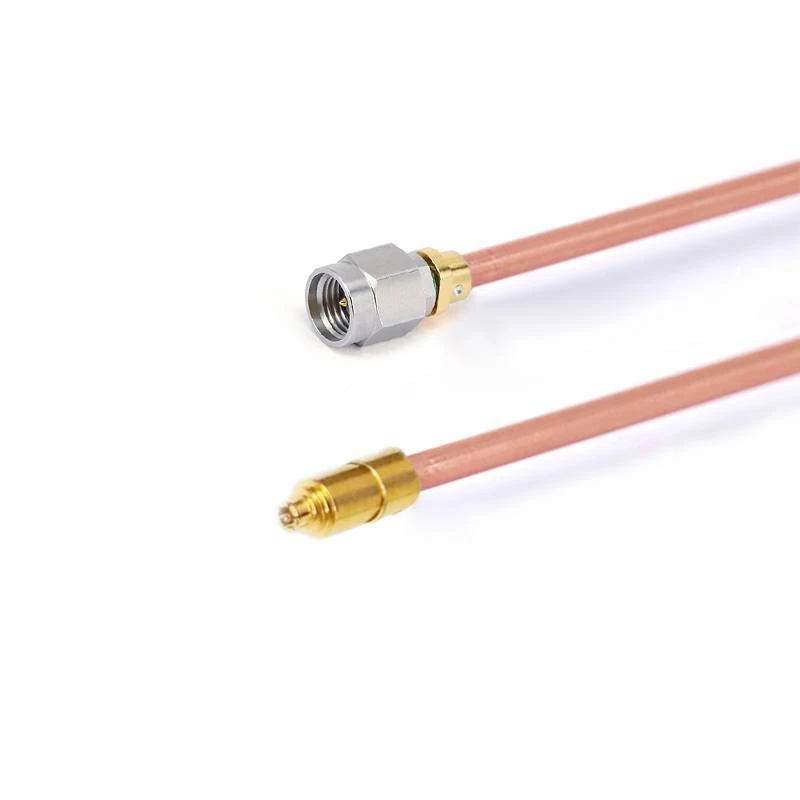

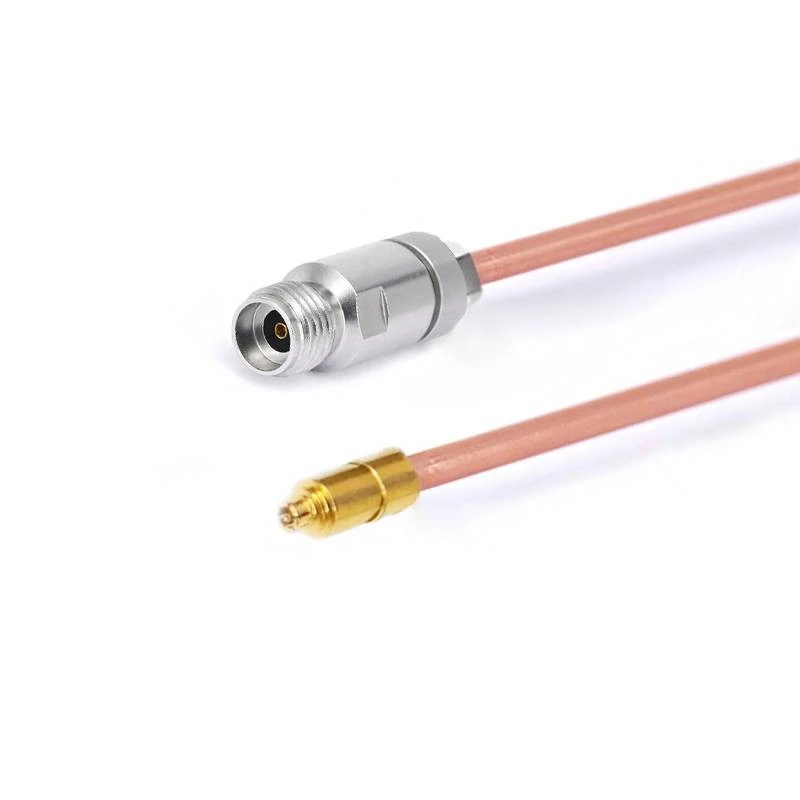

Fr 710-292 mg3pf-xxx |
2,92 mm muž |
G3PO (SMPS) Žena |
Dc -40 ghz |
14 dB |
|
|
Fr 710-292 ffg3pf-xxx |
2,92 mm samec so prírubou 4 otvorov |
G3PO (SMPS) Žena |
Dc -40 ghz |
14 dB |
|
|
Fr 710-185 mg3pf-xxx |
185 mm muž |
G3PO (SMPS) Žena |
Dc -67 ghz |
10 dB |
|
|
Fr 710-185 fg3pf-xxx |
185 mm žena |
G3PO (SMPS) Žena |
Dc -67 ghz |
10 dB |
|
|
Fr 710-185 ffg3pf-xxx |
185 mm samica so 4 jamkovou prírubou |
G3PO (SMPS) Žena |
Dc -67 ghz |
10 dB |
|
|

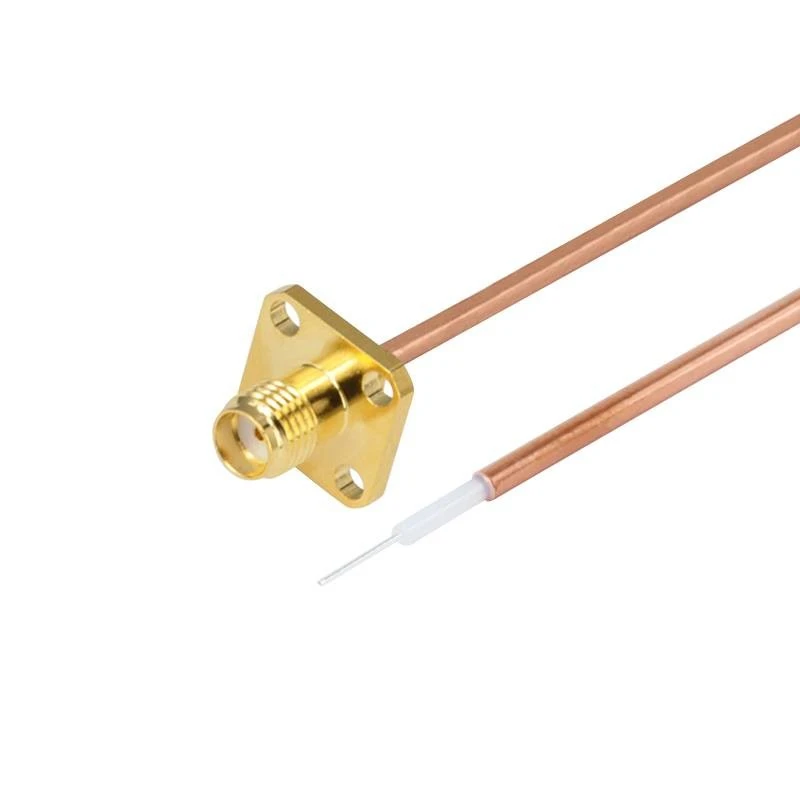

Fr 710- smff 000- xxx |
SMA samica so 4 jamkovou prírubou |
OTVORENÉ |
Dc -18 ghz |
1.30 |
|
|
Fr 710- smff 000- xxx |
SMA Žena |
OTVORENÉ |
Dc -18 ghz |
1.30 |
|
|

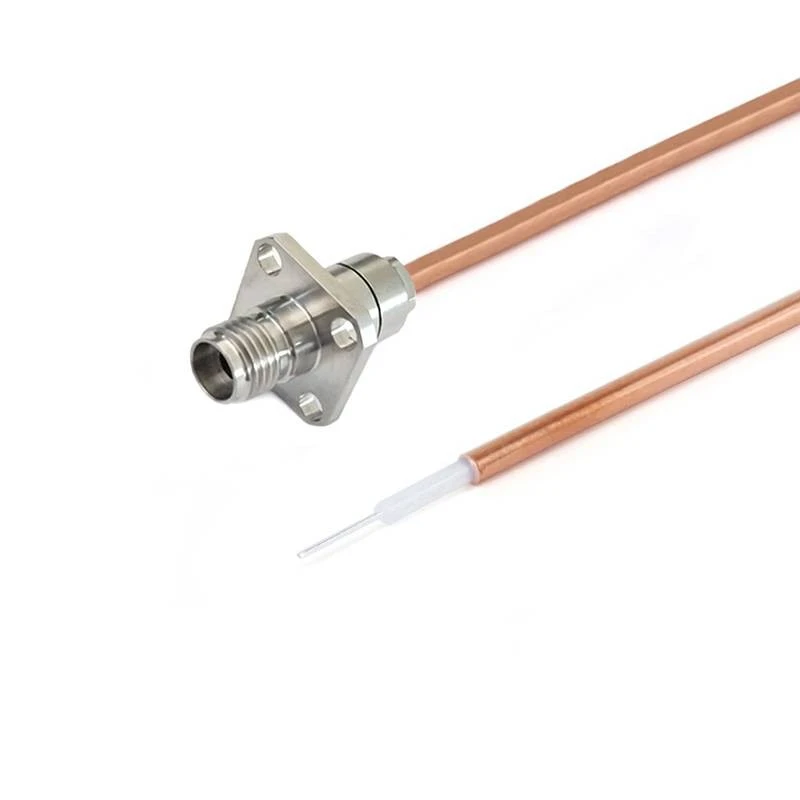

Fr 710-292 f 000- xxx |
2,92 mm žena |
OTVORENÉ |
Dc -40 ghz |
1.35 |
|
|
Fr 710-292 f 000- xxx |
2,92 mm samica so prírubou 4 otvor |
OTVORENÉ |
Dc -40 ghz |
1.35 |
|
|
Fr 710-24 f 000- xxx |
2,4 mm žena |
OTVORENÉ |
Dc -50 ghz |
1.44 |
|
|
Fr 710-24 ff 000- xxx |
2,4 mm žena |
OTVORENÉ |
Dc -50 ghz |
1.44 |
|
|
Fr 710-185 f 000- xxx |
1,85 mm žena |
OTVORENÉ |
Dc -67 ghz |
1.50 |
|
|
Fr 710-185 ff 000- xxx |
1,85 mm samica so 4 jamkovou prírubou |
OTVORENÉ |
Dc -67 ghz |
1.50 |
