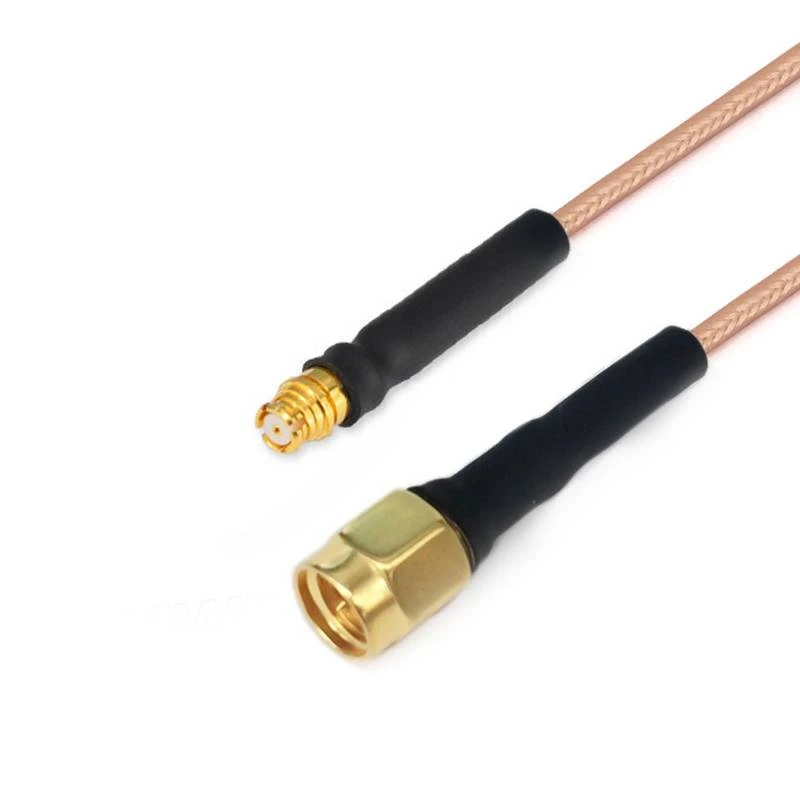

Zostavy káblov RG Series
Nízkofrekvenčné káblové zostavy série RG (DC -3 GHZ) sú typom káblových komponentov so špecifickými scenármi výkonu a aplikačným scenárom . ich frekvenčné pokrytie jednoznačne obsahuje pásmo DC až 3GHZ, ktoré spĺňajú rôzne požiadavky na prenos signálu v rámci tohto frekvenčného rozsahu .
Popis
Úvod produktu
The RG series low-frequency cable assemblies (DC-3GHz) are a type of cable components with specific performance and application scenarios. Their frequency coverage clearly includes the DC to 3GHz band, meeting the diverse signal transmission requirements within this frequency range. Common RG series cables include models such as RG178, RG174, Rg316 a rg 223.
Nízkofrekvenčné káble Flexirf RG vykazujú vynikajúcu elektromagnetickú interferenčnú imunitu a dobrú flexibilitu ., sú ľahké a majú vlastnosti, ako je odpor vysokej teploty, odpor vlhkosti a odpor korózie .
Vlastnosti štruktúry produktu
Vnútorné vodiče RG sérií Nízkofrekvenčné káble sú vyrobené z viacplátového striebra potiahnutej medenej oceľou (SCCS) . Tento materiál zaisťuje nielen vynikajúcu elektrickú vodivosť a flexibilitu, ale tiež zvyšuje výkon prenosu signálu a odolnosť proti korózii prostredníctvom striebro - pokovovanie .
Dielektrik:Extrudovaný tuhý polytetrafluóretylén (ptfe) . PTFE má vynikajúce elektrické izolačné vlastnosti, chemická stabilita a vysoký teplo, ktoré môžu účinne izolovať vodiča z vonkajšieho prostredia a znížiť únik signálu .
Štít:Vytvorené so strieborným medeným (SPC) Braiding . Táto tieňovacia vrstva efektívne blokuje externé elektromagnetické rušenie z prenikania do vnútorného kábla a zároveň bráni vnútornému úniku signálu, zabezpečením stabilného a intaktného prenosu signálu .
Aplikácia produktu
Pole priemyselnej elektroniky:
Aplikované na priemyselné automatizačné vybavenie, ako je prenos vysokofrekvenčných signálov v senzoroch, systémy priemyselného riadenia a monitorovacie zariadenia, ktoré uspokojujú potreby kontroly s vysokou presnosťou a získavanie údajov v priemyselných prostrediach .
Komunikačné pole:
Používa sa na výrobné testovanie komunikačných zariadení (napríklad mobilné telefóny, moduly WiFi, moduly GPS, ako aj pripojenie signálu medzi anténami a modulmi {{{}} Zabezpečuje stabilný prenos signálu v DC -3 Frekvenčné pásmo pre bezdrôtové komunikačné vybavenie .
Dôležité poznámky
1. Pre zostavy káblových káblov vlastnej dĺžky, nezabudnite zanechať informácie o svojej dĺžke na stránke pokladnice;
2. Všetky zostavy káblov môžu byť vybavené fázovými pármi alebo skupinami; Ak potrebujete, aby sa káble zhodovali s fázou, pošlite nám e -mail: sales@flexirf.com
Údaje o špecifikácii produktu
|
Konfigurácia |
|
|

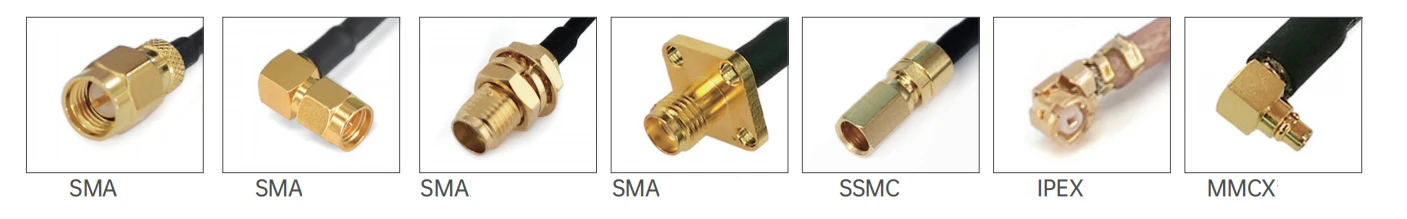

Typ konektora 1 |
SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
Konektor 1 impedancia |
50 ohmov |
|
Konektor 1 Polarita |
Norma |
|
Typ konektora 2 |
SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
Impedancia konektora 2 |
50 ohmov |
|
Konektor 2 Polarita |
Norma |
|
Metóda pripojenia konektora |
Žiadny |
|
Štýl tela konektora |
Priamy uhol |
|
Informácie o materiáloch |
|
|
Stredný kontakt |
Mosadzné zlaté, berylium medené zlato |
|
Vonkajší kontakt |
Mosadzný zlatý, berylium medený zlatý, z nehrdzavejúcej ocele pasivovaný |
|
Tela |
Mosadzné zlaté, berylium medené zlato, z nehrdzavejúcej ocele pasivované |
|
Dielektrický |
Ptfe |
|
Environmentálne údaje |
|
|
Teplotný rozsah |
-40 Stupeň do +165 |
|
2011/65/EÚ (ROHS) |
V súlade |
Typ produktu
|
FRR3/RG316 RG Series Káblové zostavy (3 GHz) |
||||||
|
|
Priemer materiálu štruktúry (mm) |
|||||
|
1 |
Vnútorný dirigent |
Strieborná oceľ |
7x0.17±0.05 |
|||
|
2 |
Izolátor |
Ptfe |
1.56±0.05 |
|||
|
3 |
Vnútorný štít |
Strieborný medený drôt |
1.95±0.05 |
|||
|
4 |
sako |
Fep |
2.56±0.13 |
|||
| Útlm, sila (testovací stav pri 20 stupňovej hladine mora) | |||||
|
Frekvencia (GHZ) |
0.1 |
0.4 |
0.9 |
1.5 |
2.5 |
|
Útlm (DB/M) |
0.27 |
0.54 |
0.82 |
1.06 |
1.39 |
|
Sila (w) |
340 |
170 |
113 |
88 |
68 |
|
Elektrické a mechanické vlastnosti |
|||||||
|
Frekvencia (GHZ) |
Impedancia (Ω) |
Prenosová rýchlosť |
Kapacita |
Chránenie |
Prevádzková teplota rozsah |
Polomer ohýbania |
Prevádzkové napätie |
|
3 |
50 |
70% |
94pf/m |
>70 dB |
-65 Stupeň ~ +200 |
15 mm |
1200V |
|
Predstaviť si |
Škubáčka |
Konektor 1 |
Konektor 2 |
Voľnosť |
Strata návratnosti/VSWR |
|
|
FRR 3- SMMGPF-XXX |
Samec SMA |
GPO žena |
Dc -3 ghz |
1.25 |
|
|
Frr 3- smmsmm-xxx |
Samec SMA |
Samec SMA |
Dc -3 ghz |
1.25 |
| FRR8/RG178 RG Series Káblové zostavy (3 GHz) | ||||
|
|
Priemer materiálu štruktúry (mm) |
|||
|
1 |
Vnútorný dirigent |
Strieborná oceľ |
7x0.102±0.05 |
|
|
2 |
Izolátor |
Ptfe |
0.86±0.05 |
|
|
3 |
Vnútorný štít |
Strieborný medený drôt |
1.30±0.05 |
|
|
4 |
sako |
Fep |
1.86±0.13 |
|
| Útlm, sila (testovací stav pri 20 stupňovej hladine mora) | |||||
|
Frekvencia (GHZ) |
0.1 |
0.4 |
1 |
2 |
3 |
|
Útlm (DB/M) |
0.45 |
0.92 |
1.45 |
2.0 |
2.6 |
|
Sila (w) |
340 |
170 |
113 |
88 |
68 |
| Elektrické a mechanické vlastnosti | |||||||
|
Frekvencia (GHZ) |
Impedancia (Ω) |
Prenosová rýchlosť |
Kapacita |
Chránenie |
Prevádzková teplota rozsah |
Polomer ohýbania |
Prevádzkové napätie |
|
3 |
50 |
70% |
94pf/m |
>70 dB |
-65 Stupeň ~ +200 |
10 mm |
750V |
|
Bežné modely a technické ukazovatele
|
|||||
|
Predstaviť si |
Škubáčka |
Konektor 1 |
Konektor 2 |
Voľnosť |
Strata návratnosti/VSWR |
|
|

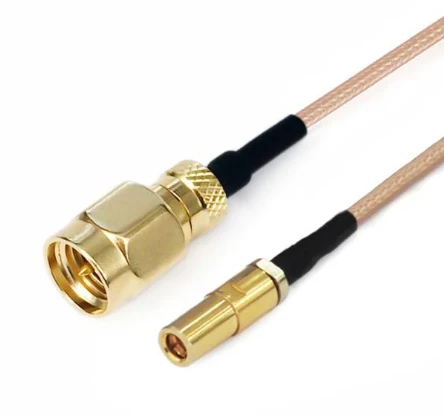

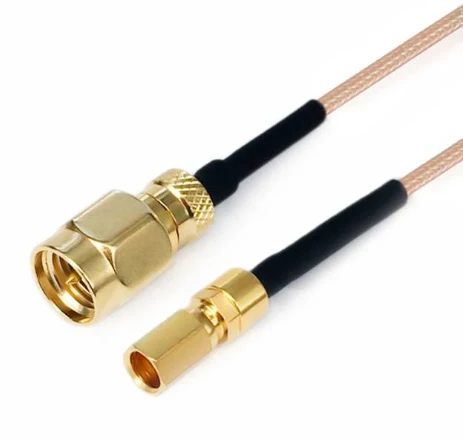

Frr 8- SMMSSMCF-XXX |
Samec SMA |
Ssmc žena |
Dc -3 ghz |
1.25 |
|
|

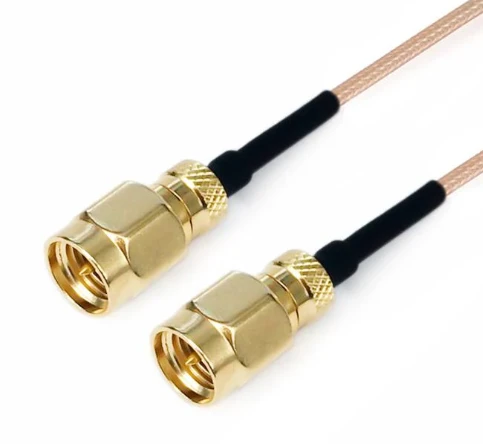

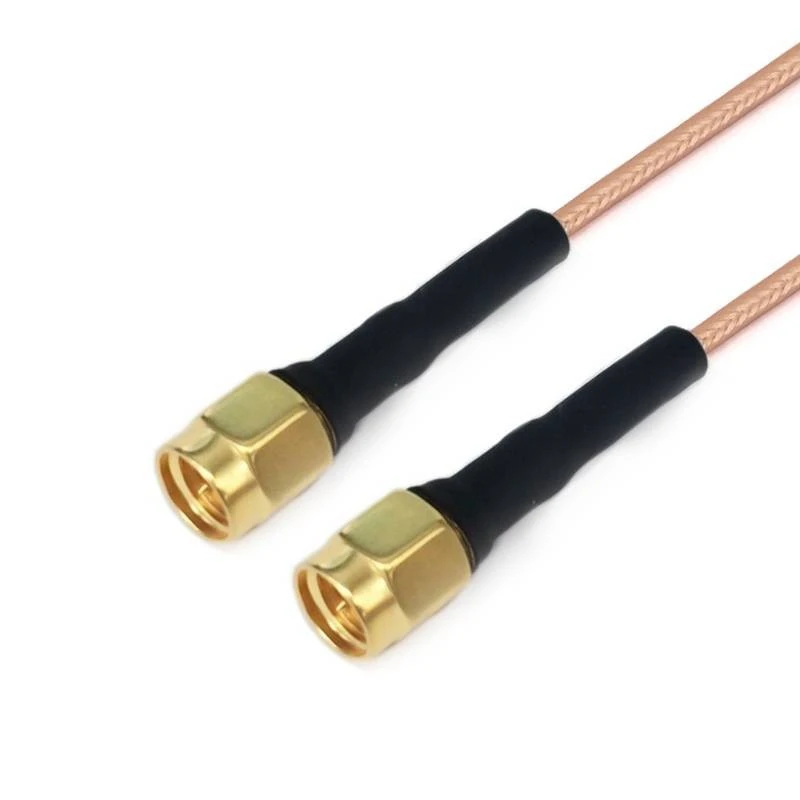

Frr 8- smmsmm-xxx |
Samec SMA |
Samec SMA |
Dc -3 ghz |
1.25 |
|
|
FRR 8- SMMSSMBF-XXX |
Samec SMA |
Smbf |
Dc -3 ghz |
1.25 |
|
|

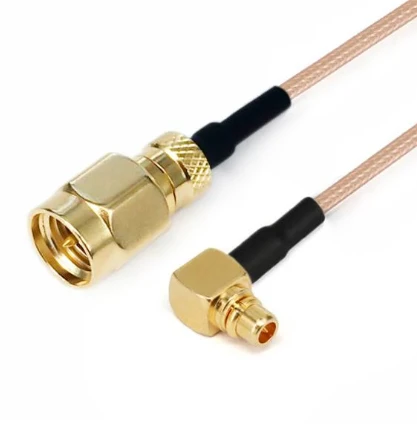

FRR 8- SMMMMCXWM-XXX |
Samec SMA |
MMCX Mužský pravý uhol |
Dc -3 ghz |
1.30 |
|
|

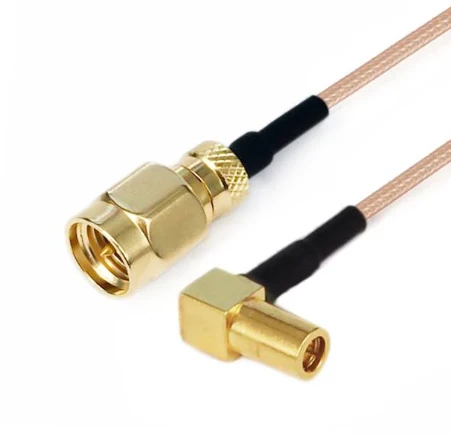

FRR 8- SMMSSMBWF-XXX |
Samec SMA |
SSMB ženský pravý uhol |
Dc -3 ghz |
1.30 |
|
|

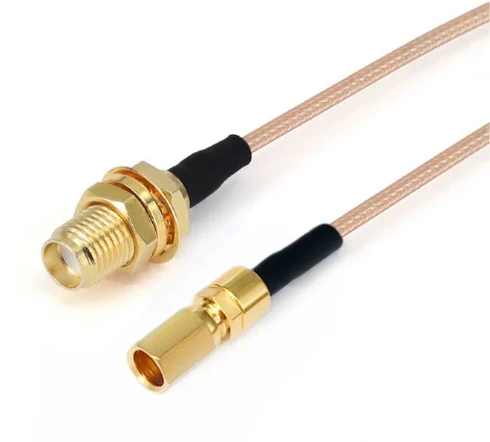

FRR 8- SMYFSSMBF-XXX |
SMA Female Perkhead Mount |
Ssmb žena |
Dc -3 ghz |
1.30 |
|
|

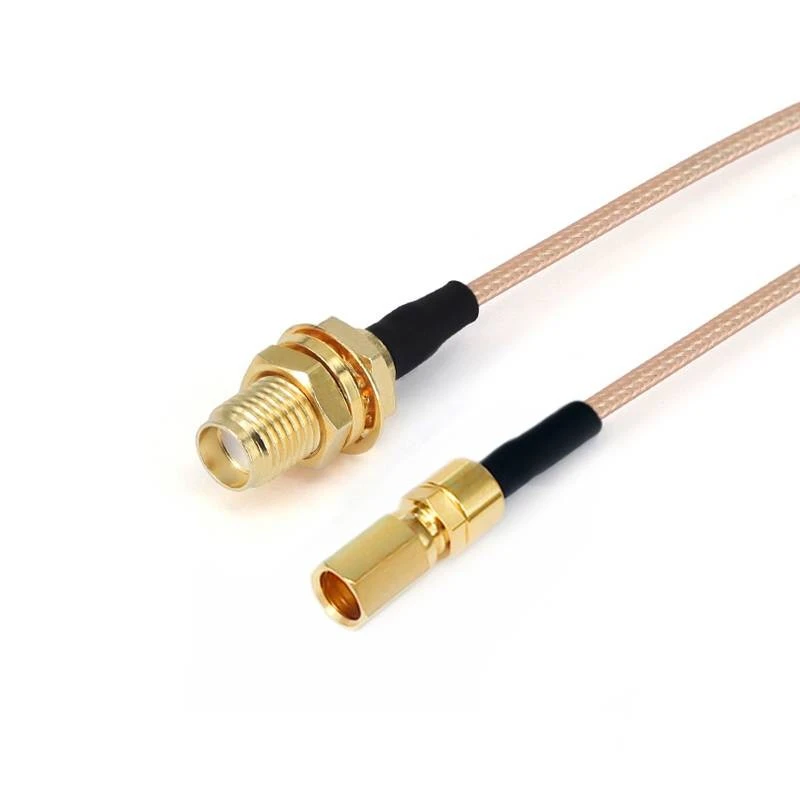

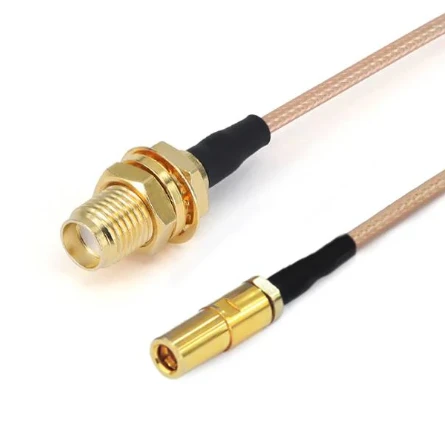

FRR 8- SMYFSSMCF-XXX |
SMA Female Perkhead Mount |
Ssmc žena |
Dc -3 ghz |
1.30 |
|
|

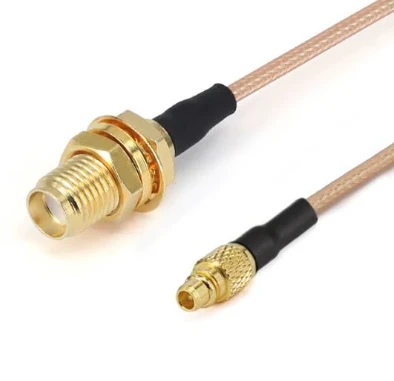

Frr 8- SMYFMMCXM-XXX |
SMA Female Perkhead Mount |
MMCX muž |
Dc -3 ghz |
1.30 |
|
|

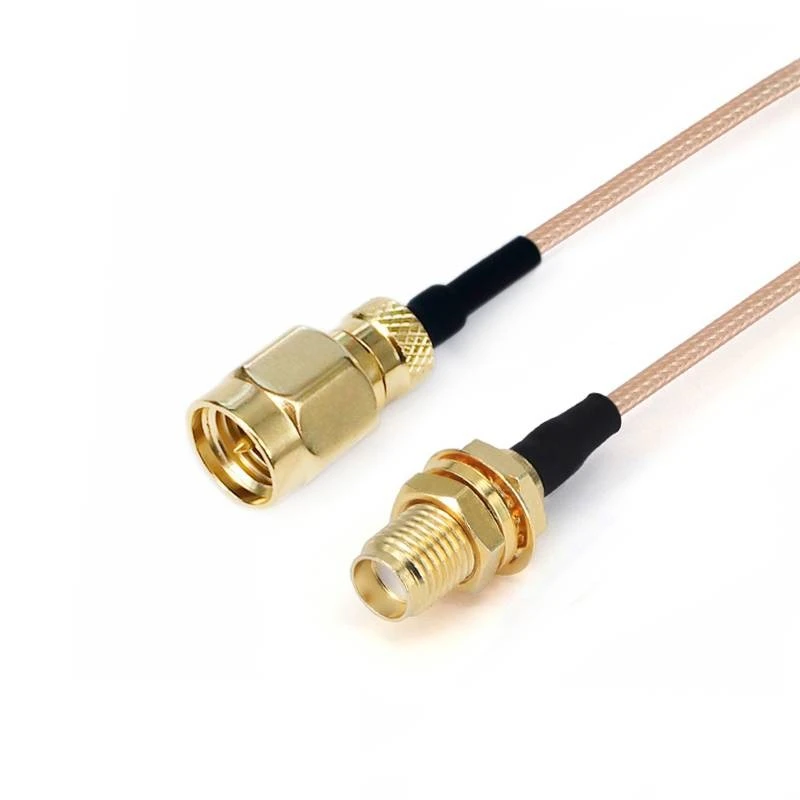

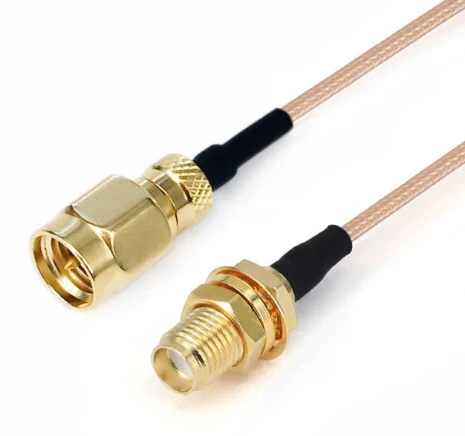

Frr 8- smmsmyf-xxx |
Samec SMA |
SMA Female Perkhead Mount |
Dc -3 ghz |
1.30 |
|
|

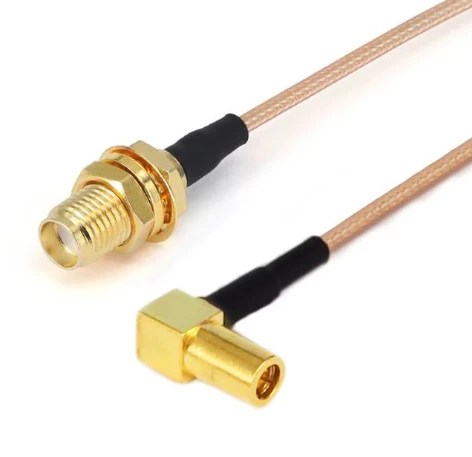

FRR 8- SMYFSSMBWF-XXX |
SMA Female Perkhead Mount |
SSMB ženský pravý uhol |
Dc -3 ghz |
1.30 |
|
|

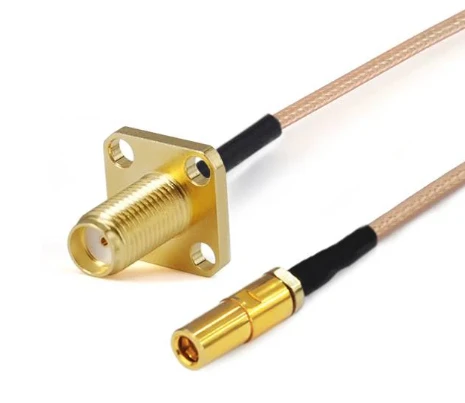

FRR 8- SMFFSSMBF-XXX |
SMA samica so 4 jamkovou prírubou |
Ssmb žena |
Dc -3 ghz |
1.30 |
|
|

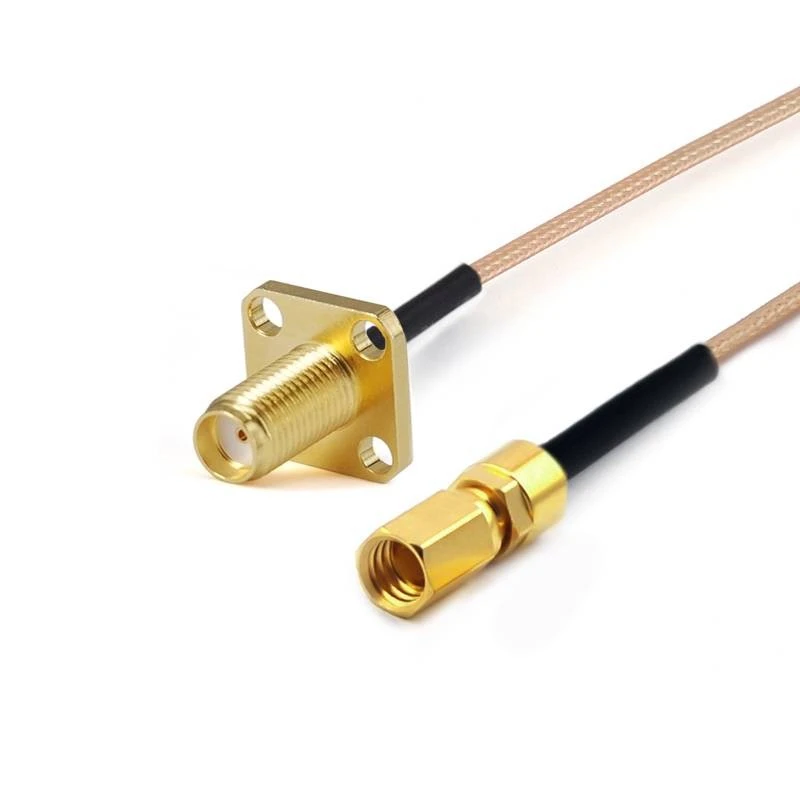

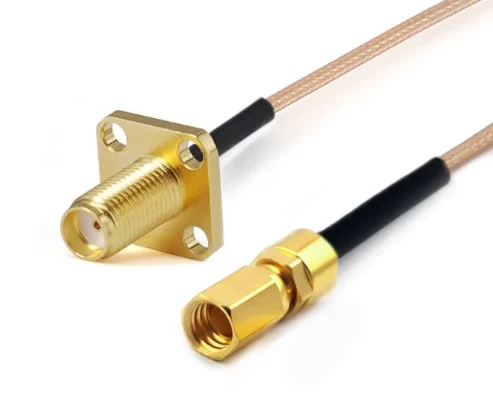

FRR 8- SMFFSSMCF-XXX |
SMA samica so 4 jamkovou prírubou |
Ssmc žena |
Dc -3 ghz |
1.30 |
|
|

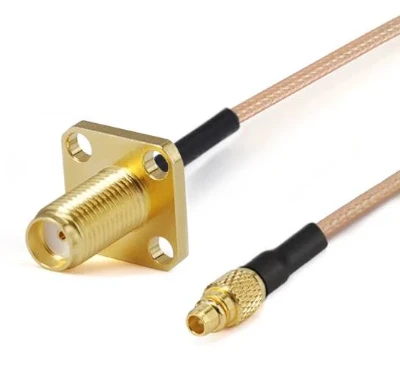

Frr 8- Smffmmcxm-xxx |
SMA samica so 4 jamkovou prírubou |
MMCX muž |
Dc -3 ghz |
1.30 |
|
|

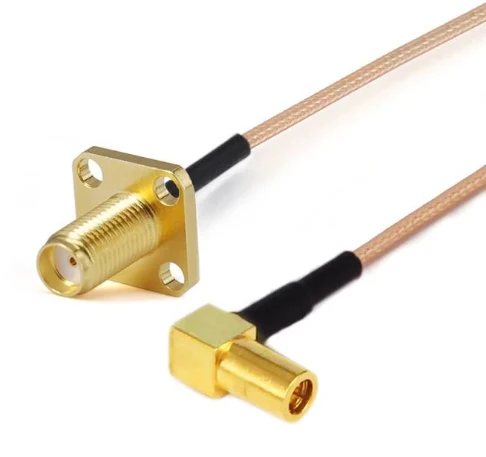

FRR 8- SMFFSSMBWF-XXX |
SMA samica so 4 jamkovou prírubou |
SSMB ženský pravý uhol |
Dc -3 ghz |
1.30 |
|
|

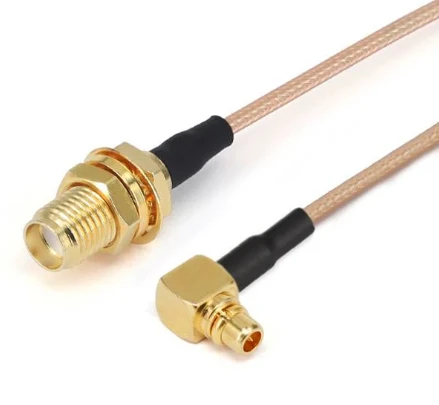

FRR 8- SMYFMMCXWM-XXX |
SMA Female Perkhead Mount |
MMCX Mužský pravý uhol |
Dc -3 ghz |
1.30 |
|
|

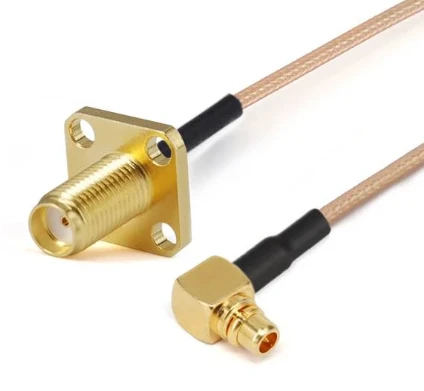

Frr 8- Smffmmcxwm-xxx |
SMA samica so 4 jamkovou prírubou |
MMCX Mužský pravý uhol |
Dc -3 ghz |
1.30 |
