Séria stabilných fázou s nízkou stratou
V dnešných rezných poliach, ako sú komunikácia, elektronické testovanie a meranie, stabilita prenosu signálu a nízkymi stratami sa stali základnými faktormi určujúcimi výkonnosť systémov a príslušné požiadavky sú čoraz prísnejšie .
Popis
Úvod produktu
V dnešných strihových poliach, ako sú komunikácia, elektronické testovanie a meranie, stabilita prenosu signálu a nízkymi stratami sa stali základnými faktormi určujúcimi výkonnosť systémov a príslušné požiadavky sa stávajú čoraz prísnejšími . s nízkou amplitúdou amplitúdy a - fáza - Stabilná solídna solídna solídna pri zakladaní solídnej solídnej solí presný a efektívny prenos signálu .
Vlastnosti štruktúry produktu
Vynikajúce charakteristiky nízkej straty:
Vykazujú mimoriadne vynikajúcu nízku úroveň výkonu straty za rôznych frekvenčných podmienok ., ako je príkladom modelu FRU1/GT147A (40 GHz), dokonca aj vo vysokofrekvenčnom prostredí až 40 GHz je jeho útlm iba 2 {. 85 dB na meter.
Vynikajúca fázová stabilita:
Majú vysoko stabilné fázové charakteristiky . Napríklad, keď FRU1/GT147A pracuje pri frekvencii 10 GHz, jej mechanická fázová stabilita môže dosiahnuť 10 GHz/3 stupňa; Ak je frekvencia 18 GHz, môže dosiahnuť 18 GHz/5 stupňov . takáto stabilná fáza môže účinne potlačiť fázové kolísanie počas prenosu signálu, najmä pri prenose signálu, najmä pre skreslenie signálu a rušenie spôsobené nestabilnými fázami . pre komunikačné systémy a testovacie zariadenia s extrémne vysokými požiadavkami na fázu.
Široké frekvenčné pokrytie:
Výrobky majú široký rozsah frekvenčného pokrytia, ktorý preklenuje od priameho prúdu (DC) do 110 GHz . Rôzne modely zostáv káblových káblov je možné presne prispôsobiť rôznym frekvenčným rozsahom, aby sa splnili rôzne požiadavky na aplikáciu .
Aplikácia produktu
Pri testovaní mikrovlnnej anechoickej komory spájajú testovacie zariadenia a testovacie zariadenia a ich stabilné charakteristiky prenosu signálu zaisťujú presnosť a spoľahlivosť výsledkov testov {{}} ako kľúčové spájajúce komponenty v nástrojoch, ako sú sieťové analyzátory a analyzátory spektra, zaručujú presné meranie slabých signálov pomocou nástrojov, ktoré poskytujú silnú podporu pre výskum a vývoj elektronických produktov a 1 {:
Dôležité poznámky
1. Pre zostavy káblových káblov vlastnej dĺžky, nezabudnite zanechať informácie o svojej dĺžke na stránke pokladnice;
2. Všetky zostavy káblov môžu byť vybavené fázovými pármi alebo skupinami; Ak potrebujete, aby sa káble zhodovali s fázou, pošlite nám e -mail: sales@flexirf.com
Údaje o špecifikácii produktu
|
Konfigurácia |
|
|

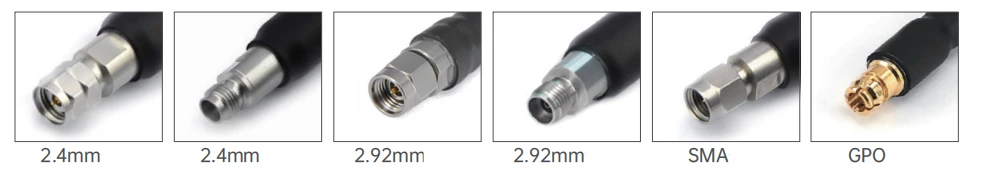

Typ konektora 1 |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N/TNC |
|
Konektor 1 impedancia |
50 ohmov |
|
Konektor 1 Polarita |
Norma |
|
Typ konektora 2 |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N/TNC |
|
Impedancia konektora 2 |
50 ohmov |
|
Konektor 2 Polarita |
Norma |
|
Metóda pripojenia konektora |
Žiadny |
|
Štýl tela konektora |
Priamy uhol |
|
Informácie o materiáloch |
|
|
Stredný kontakt |
Mosadzné zlaté, berylium medené zlato |
|
Vonkajší kontakt |
Mosadzný zlatý, berylium medený zlatý, z nehrdzavejúcej ocele pasivovaný |
|
Tela |
Mosadzné zlaté, berylium medené zlato, z nehrdzavejúcej ocele pasivované |
|
Dielektrický |
PEI/PTFE |
|
Environmentálne údaje |
|
|
Teplotný rozsah |
-40 Stupeň do +165 |
|
2011/65/EÚ (ROHS) |
V súlade |
Typ produktu

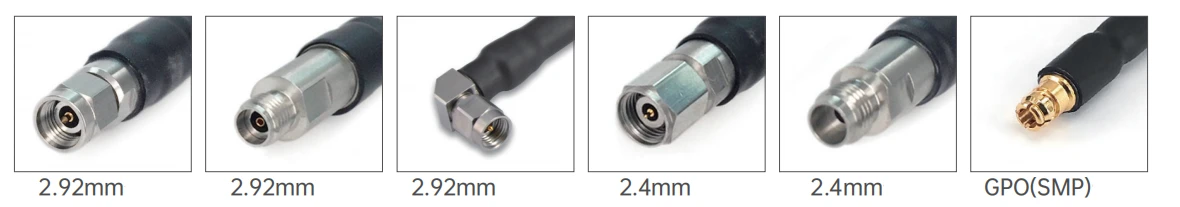

| Fru1/GT147A Nízka strata Zostava stabilného fázového kábla (40 GHz) | ||||
 |
Priemer materiálu štruktúry (mm) |
|||
|
1 |
Vnútorný dirigent |
Strieborná oceľ |
0.91±0.05 |
|
|
2 |
Izolátor |
Pevný PTFE |
2.69±0.05 |
|
|
3 |
Vnútorný štít |
Strieborný medený pás |
2.86±0.05 |
|
|
4 |
Vonkajšie tienenie |
Strieborné medené drôtené pletenie |
3.28±0.05 |
|
|
5 |
sako |
Fep |
3.73±0.13 |
|
| Útlm, sila (testovací stav pri 20 stupňovej hladine mora) | |||||
|
Frekvencia (GHZ) |
1 |
10 |
18 |
26.5 |
40 |
|
Útlm (DB/M) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Sila (w) |
380 |
120 |
90 |
75 |
65 |
| Elektrické a mechanické vlastnosti | |||||||
|
Časť (GHZ) |
Impedancia (Ω) |
Prenosová rýchlosť |
Kapacita |
Chránenie |
Prevádzková teplota rozsah |
Polomer ohýbania |
Mechanický stabilita fázy |
|
40 |
50 |
77% |
86 pf/m |
>100 dB |
-65 Stupeň ~ +165 |
6,35 mm |
10 GHz/3 stupňa 18 GHz/5 stupňov |
|
Bežné modely a technické ukazovatele
|
|||||||
|
Predstaviť si |
Škubáčka |
Konektor 1 |
Konektor 2 |
Voľnosť |
Strata návratnosti/VSWR |
|
|

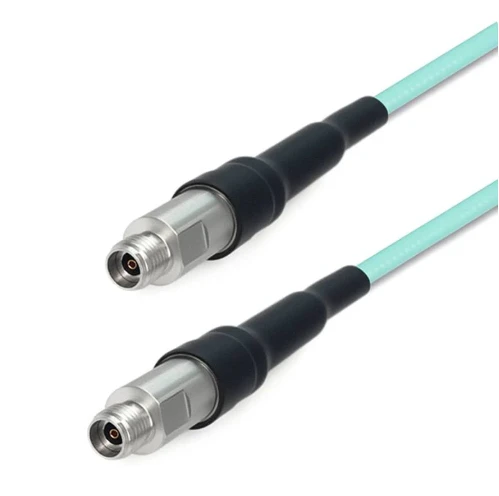

Fru 1-292 f292f-xxx |
2,92 mm žena |
2,92 mm žena |
Dc -40 ghz |
1.44 |
|
|
Fru 1-292 m292m-xxx |
2,92 mm muž |
2,92 mm muž |
Dc -40 ghz |
1.44 |
|
|

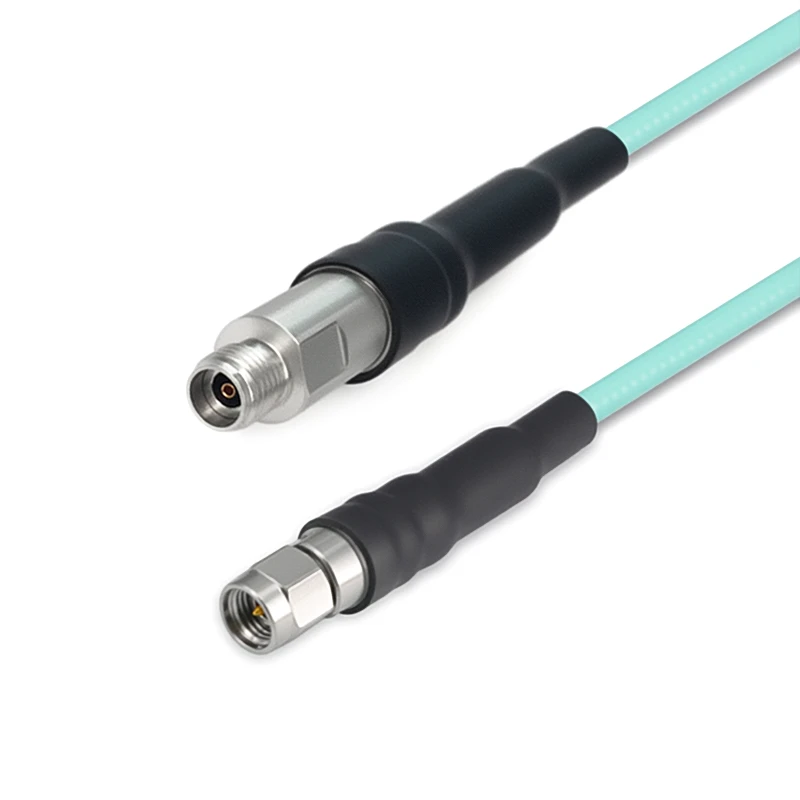

Fru 1-292 m292f-xxx |
2,92 mm muž |
2,92 mm žena |
Dc -40 ghz |
1.44 |

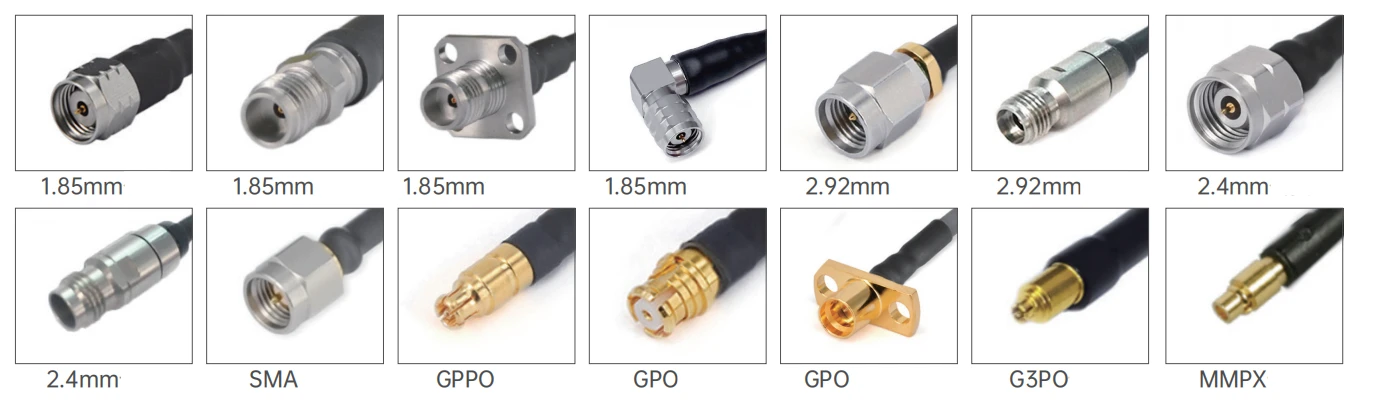

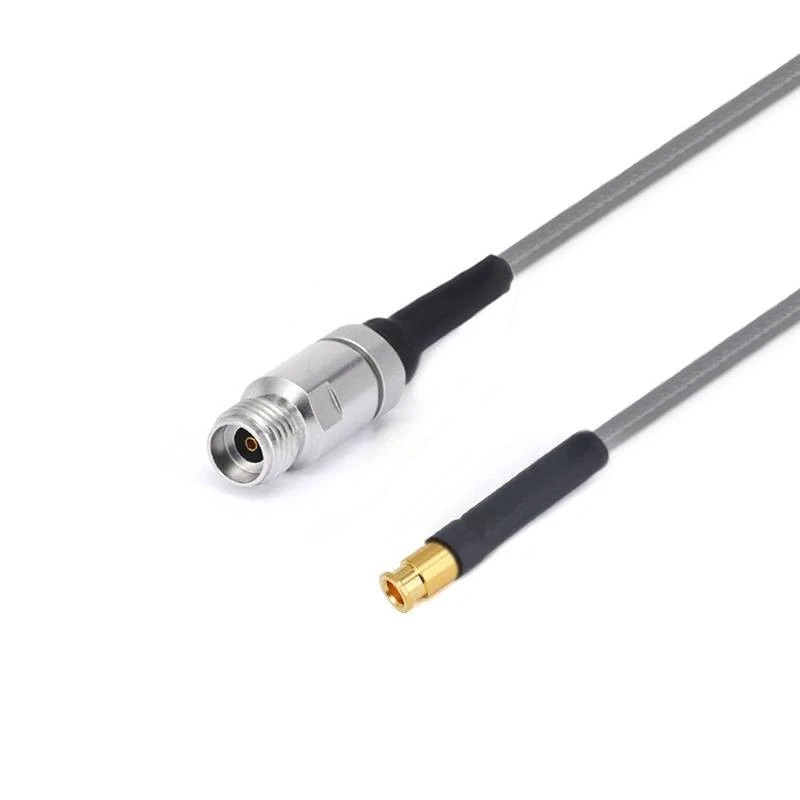

| FRU2/GT3506 Nízka strata Zostava Kábera stabilného fázy (65 GHz) | ||||
|
|
Priemer materiálu štruktúry (mm) |
|||
|
1 |
Vnútorný dirigent |
Strieborná oceľ |
0.51±0.05 |
|
|
2 |
Izolátor |
Pevný PTFE |
1.38±0.05 |
|
|
3 |
Vnútorný štít |
Strieborný medený pás |
1.58±0.05 |
|
|
4 |
Vonkajšie tienenie |
Strieborné medené drôtené pletenie |
1.90±0.05 |
|
|
5 |
sako |
Fep |
2.20±0.13 |
|
| Útlm, sila (testovací stav pri 20 stupňovej hladine mora) | ||||||||||
|
Frekvencia (GHZ) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
Útlm (DB/M) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
Sila (w) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| Elektrické a mechanické vlastnosti | |||||||
|
Frekvencia (GHZ |
Impedancia (Ω) |
Prenosová rýchlosť |
Kapacita |
Chránenie |
Prevádzková teplota rozsah |
Polomer ohýbania |
Dielektrik odolávať napätiu |
|
67 GHz |
50Ω |
82% |
94pf/m |
>90 dB |
-55 Stupeň ~ +125 |
11 mm |
800 V@DC |
|
Bežné modely a technické ukazovatele
|
|||||||
|
Predstaviť si |
Škubáčka |
Konektor 1 |
Konektor 2 |
Voľnosť |
Strata návratnosti/VSWR |
|
|
Fru 2- smmsmm-xxx |
Samec SMA |
Samec SMA |
Dc -26.5 ghz |
1.30 |
|
|
Fru 2- SMMGPF-XXX |
Samec SMA |
GPO (SMP) Žena |
Dc -26.5 ghz |
1.35 |
|
|
Fru 2- SMMGPWF-XXX |
Samec SMA |
GPO (SMP) Žena s pravým uhlom |
Dc -26.5 ghz |
12 dB |
|
|
Fru 2- SMMGPPF-XXX |
Samec SMA |
GPPO (mini-SMP) žena |
Dc -26.5 ghz |
13 dB |
|
|
Fru 2- SMMGPPWF-XXX |
Samec SMA |
Samica GPPO (mini-SMP) s pravým uhlom |
Dc -26.5 ghz |
12 dB |
|
|
Fru 2- smffgpf-xxx |
SMA samica so 4 jamkovou prírubou |
GPO (SMP) Žena |
Dc -18 ghz |
1.30 |
|
|
Fru 2- smffgppf-xxx |
SMA Žena so 4 jamkovou prírubou |
GPPO (mini-SMP) žena |
Dc -18 ghz |
16 dB |
|
|
Fru 2-292 m292m-xxx |
2,92 mm muž |
2,92 mm muž |
Dc -40 ghz |
1.35 |
|
|
Fru 2-292 mgpf-xxx |
2,92 mm muž |
GPO (SMP) Žena |
Dc -40 ghz |
14 dB |
|
|

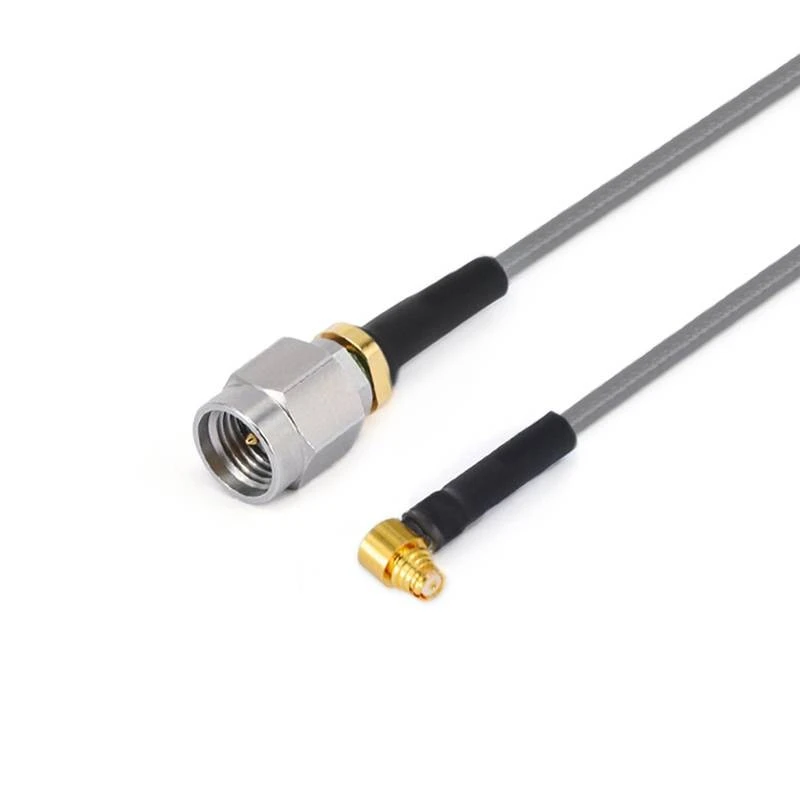

Fru 2-292 mgpwf-xxx |
2,92 mm muž |
GPO (SMP) Žena s pravým uhlom |
Dc -40 ghz |
12 dB |
|
|
Fru 2-292 mmmpxm-xxx |
2,92 mm muž |
MMPX muž |
Dc -40 ghz |
14 dB |
|
|
Fru 2-292 mmmpxf-xxx |
2,92 mm muž |
Mmpx žena |
Dc -40 ghz |
14 dB |
|
|
Fru 2-292 mg3pf-xxx |
2,92 mm muž |
G3PO (SMPS) Žena |
Dc -40 ghz |
14 dB |
|
|
Fru 2-292 mgppwf-xxx |
2,92 mm muž |
Samica GPPO (mini-SMP) s pravým uhlom |
Dc -40 ghz |
12 dB |
|
|
Fru 2-292 m24m-xxx |
2,92 mm muž |
2,4 mm muž |
Dc -40 ghz |
1.35 |
|
|
Fru 2-292 mgppf-xxx |
2,92 mm muž |
GPPO (mini-SMP) žena |
Dc -40 ghz |
14 dB |
|
|
Fru 2-292 fg3pf-xxx |
2,92 mm žena |
G3PO (SMPS) Žena |
Dc -40 ghz |
14 dB |
|
|
Fru 2-292 ffg3pf-xxx |
2,92 mm samica so prírubou 4 otvor |
G3PO (SMPS) Žena |
Dc -40 ghz |
14 dB |
|
|
Fru 2-292 fmmpxm-xxx |
2,92 mm žena |
MMPX muž |
Dc -40 ghz |
14 dB |
|
|
Fru 2-292 ffmpxm-xxx |
2,92 mm samica so prírubou 4 otvor |
MMPX muž |
Dc -40 ghz |
14 dB |
|
|
Fru 2-292 ffgpf-xxx |
2,92 mm samica so prírubou 4 otvor |
GPO (SMP) Žena |
Dc -40 ghz |
14 dB |
|
|
Fru 2-24 m24m-xxx |
2,4 mm muž |
2,4 mm muž |
Dc -50 ghz |
1.44 |
|
|
Fru 2-24 mgpf-xxx |
2,4 mm muž |
GPO (SMP) Žena |
Dc -40 ghz |
14 dB |
|
|
Fru 2-24 mgpwf-xxx |
2,4 mm muž |
GPO (SMP) Žena s pravým uhlom |
Dc -40 ghz |
12 dB |
|
|
Fru 2-24 mmmpxm-xxx |
2,4 mm muž |
MMPX muž |
Dc -50 ghz |
10 dB |
|
|
Fru 2-24 mmpxm-xxx |
2,4 mm muž |
MMPX muž |
Dc -50 ghz |
10 dB |
|
|
Fru 2-24 mgppf-xxx |
2,4 mm muž |
GPPO (mini-SMP) žena |
Dc -50 ghz |
10 dB |
|
|
Fru 2-24 mgppwf-xxx |
2,4 mm muž |
Samica GPPO (mini-SMP) s pravým uhlom |
Dc -50 ghz |
10 dB |
|
|
Fru 2-24 ffgpf-xxx |
2,4 mm samica so 4 jamkovou prírubou |
GPO (SMP) Žena |
Dc -50 ghz |
10 dB |
|
|
Fru 2-24 ffgppf-xxx |
2,4 mm samica so 4 jamkovou prírubou |
GPPO (mini-SMP) žena |
Dc -50 ghz |
10 dB |
|
|

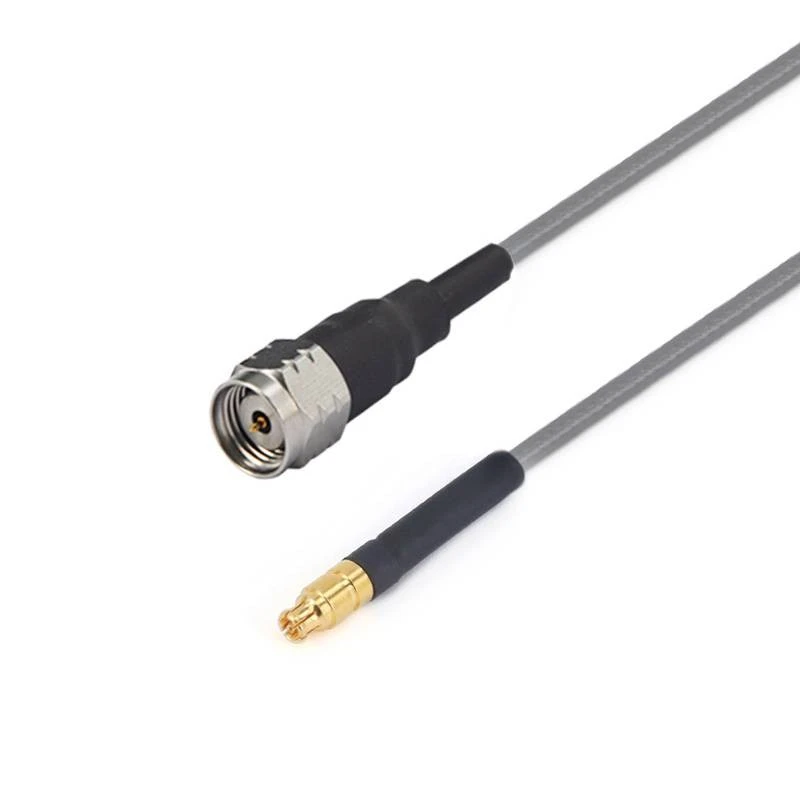

Fru 2-185 mgppf-xxx |
1,85 mm muž |
GPPO (mini-SMP) žena |
Dc -67 ghz |
10 dB |
|
|
Fru 2-185 wmgppf-xxx |
1,85 mm muž s pravým uhlom |
GPPO (mini-SMP) žena |
Dc -67 ghz |
10 dB |
|
|
Fru 2-185 mg3pf-xxx |
1,85 mm muž |
G3PO (SMPS) Žena |
Dc -67 ghz |
10 dB |
|
|
Fru 2-185 mmpxm-xxx |
1,85 mm muž |
MMPX muž |
Dc -67 ghz |
10 dB |
|
|
Fru 2-185 mmmpxf-xxx |
1,85 mm muž |
Mmpx žena |
Dc -67 ghz |
10 dB |
|
|
Fru 2-185 fgppf-xxx |
1,85 mm žena |
GPPO (mini-SMP) žena |
Dc -67 ghz |
10 dB |
|
|
Fru 2-185 ffgppf-xxx |
1,85 mm samica so 4 jamkovou prírubou |
GPPO (mini-SMP) žena |
Dc -67 ghz |
10 dB |
|
|
Fru 2-185 fg3pf-xxx |
1,85 mm žena |
G3PO (SMPS) Žena |
Dc -67 ghz |
10 dB |
|
|
Fru 2-185 ffg3pf-xxx |
1,85 mm samica so 4 jamkovou prírubou |
GPPO (mini-SMP) žena |
Dc -67 ghz |
10 dB |
|
|
Fru 2-185 fmmpxm-xxx |
1,85 mm žena |
MMPX muž |
Dc -67 ghz |
10 dB |
|
|
Fru 2-185 fmmpxf-xxx |
1,85 mm žena |
Mmpx žena |
Dc -67 ghz |
10 dB |
| FRU3/GT3507 Nízka strata Zostava Kábera stabilného fázy (40 GHz) | ||||
|
|
Priemer materiálu štruktúry (mm) |
|||
|
1 |
Vnútorný dirigent |
Strieborná oceľ |
0.91±0.05 |
|
|
2 |
Izolátor |
Pevný PTFE |
2.69±0.05 |
|
|
3 |
Vnútorný štít |
Strieborný medený pás |
2.86±0.05 |
|
|
4 |
Vonkajšie tienenie |
Strieborné medené drôtené pletenie |
3.28±0.05 |
|
|
5 |
sako |
Fep |
3.73±0.13 |
|
| Útlm, sila (testovací stav pri 20 stupňovej hladine mora) | |||||
|
Frekvencia (GHZ) |
1 |
10 |
18 |
26.5 |
40 |
|
Útlm (DB/M) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Sila (w) |
380 |
120 |
90 |
75 |
65 |
|
Elektrické a mechanické vlastnosti |
|||||||
|
Frekvencia (GHZ) |
Impedancia (Ω) |
Prenosová rýchlosť |
Kapacita |
Chránenie |
Prevádzková teplota rozsah |
Polomer ohýbania |
Mechanický stabilita fázy |
|
40 |
50 |
85% |
86 pf/m |
>90 dB |
-65 Stupeň ~ +165 |
11 mm |
10 GHz/3 stupňa 18 GHz/5 stupňov |
|
Bežné modely a technické ukazovatele
|
|||||||
|
Predstaviť si |
Škubáčka |
Konektor 1 |
Konektor 2 |
Voľnosť |
Strata návratnosti/VSWR |
|
|
Fru 3-292 m292m-xxx |
2,92 mm muž |
2,92 mm muž |
Dc -40 ghz |
1.44 |
|
|
Fru 3-292 m24m-xxx |
2,92 mm muž |
2,4 mm muž |
Dc -40 ghz |
1.35 |
|
|
Fru 3-24 m24m-xxx |
2,4 mm muž |
2,4 mm muž |
Dc -40 ghz |
1.35 |

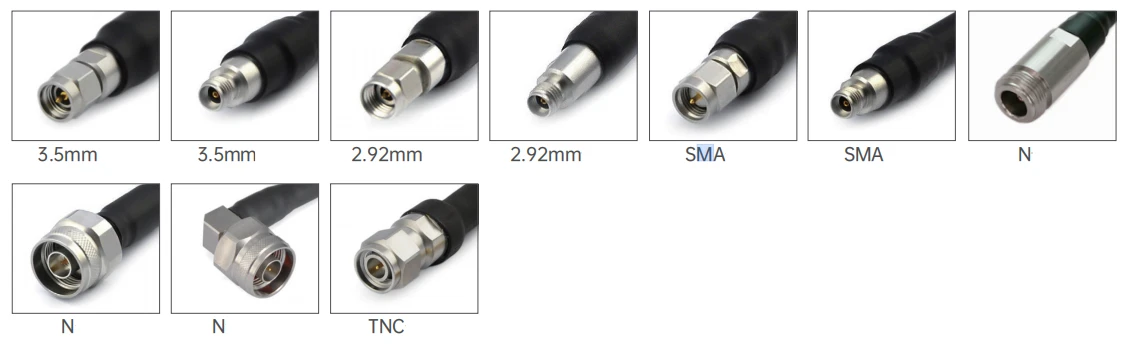

| FRA3/GT2501 Nízka strata Zostava Kábera stabilného fázy (26,5 GHz) | ||||
|
|
Priemer materiálu štruktúry (mm) |
|||
|
1 |
Vnútorný dirigent |
Strieborná oceľ |
1.45±0.05 |
|
|
2 |
Izolátor |
Pevný PTFE |
3.99±0.05 |
|
|
3 |
Vnútorný štít |
Strieborný medený pás |
4.19±0.05 |
|
|
4 |
Vonkajšie tienenie |
Strieborné medené drôtené pletenie |
4.42±0.05 |
|
|
5 |
sako |
Fep |
5.21±0.13 |
|
| Útlm, sila (testovací stav pri 20 stupňovej hladine mora) | |||||
|
Frekvencia (GHZ) |
1 |
5 |
10 |
18 |
26.5 |
|
Útlm (DB/M) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
Sila (w) |
800 |
350 |
--- |
100 |
--- |
|
Elektrické a mechanické vlastnosti |
|||||||
|
Frekvencia (GHZ) |
Impedancia (Ω) |
Prenosová rýchlosť |
Kapacita |
Chránenie |
Prevádzková teplota rozsah |
Polomer ohýbania |
Mechanický stabilita fázy |
|
26.5 |
50 |
80.4% |
86 pf/m |
>100 dB |
-65 Stupeň ~ +165 |
6,35 mm |
10 GHz/3 stupňa 18 GHz/5 stupňov |
|
Bežné modely a technické ukazovatele
|
|||||||
|
Predstaviť si |
Škubáčka |
Konektor 1 |
Konektor 2 |
Voľnosť |
Strata návratnosti/VSWR |
|
|

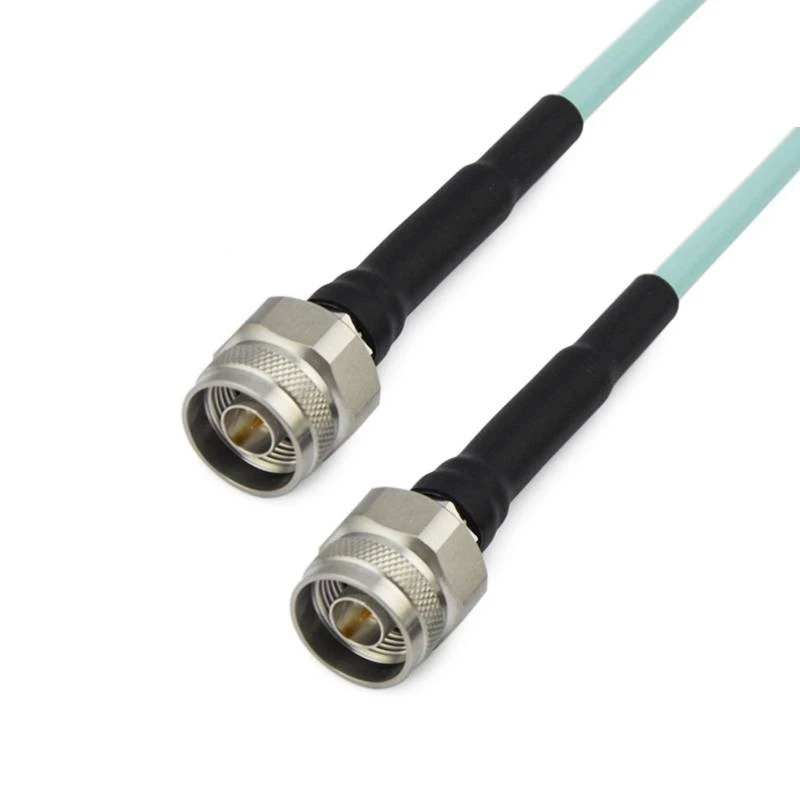

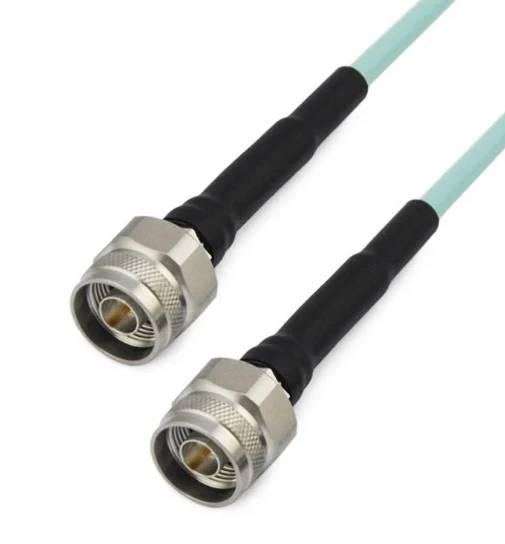

Fra 3- nmnm-xxx |
N muž |
N muž |
Dc -18 ghz |
1.25 |
|
|

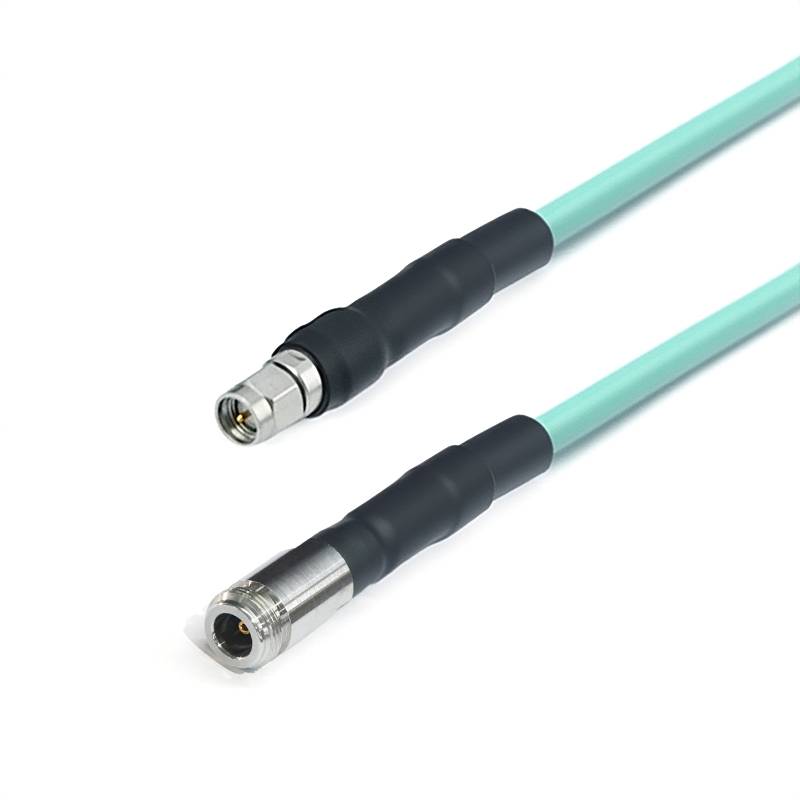

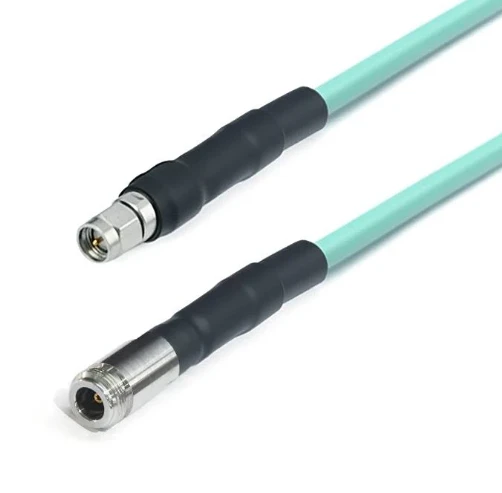

Fra 3- nfsmm-xxx |
N žena |
Samec SMA |
Dc -18 ghz |
1.25 |
|
|

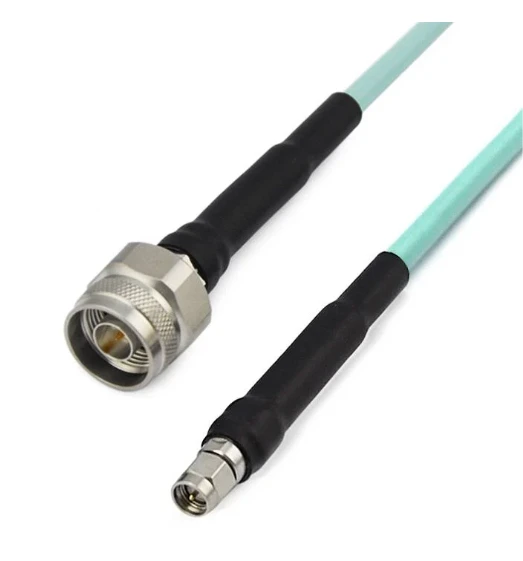

Fra 3- nmsmm-xxx |
N muž |
Samec SMA |
Dc -18 ghz |
1.25 |
|
|

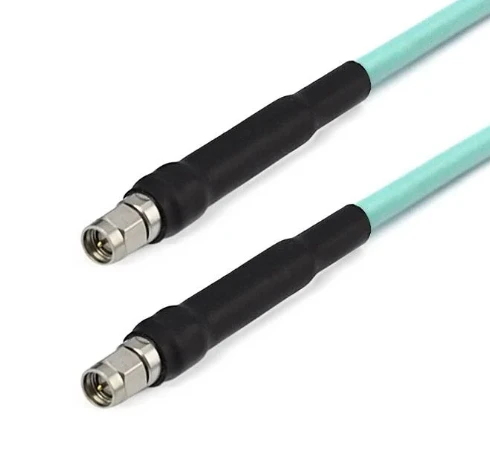

FRA 3- SMMSMM-XXX |
Samec SMA |
Samec SMA |
Dc -18 ghz |
1.25 |
|
|

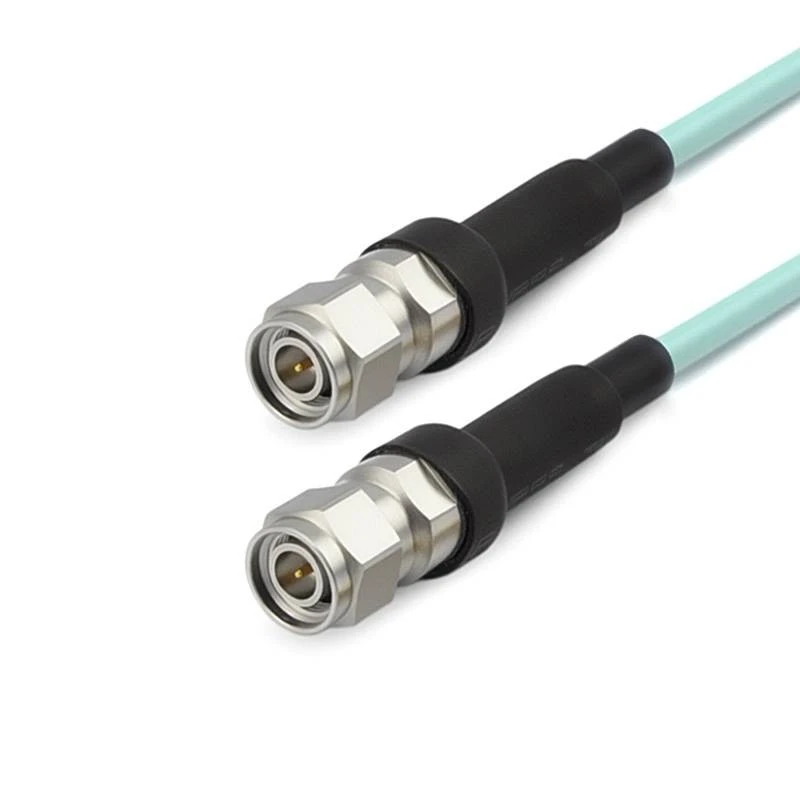

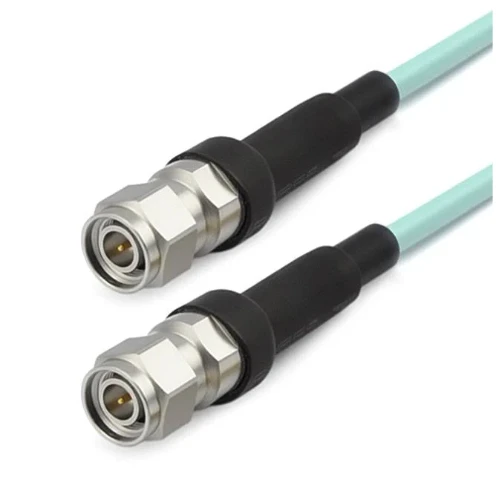

Fra 3- tncmtncm-xxx |
TNC muž |
TNC muž |
Dc -18 ghz |
1.30 |
