Testovacie káble na všeobecné účely

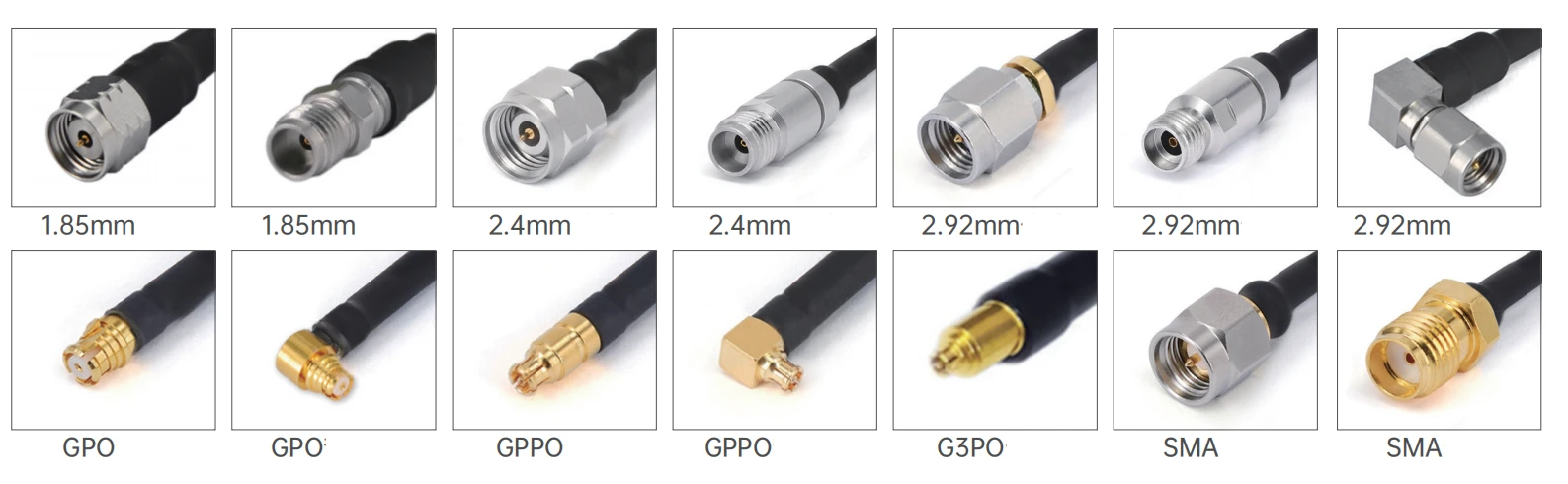

Testovacie káble na všeobecnom účele sú široko používané káblové výrobky v poliach, ako je elektronické testovanie, s viacerými charakteristikami, ktoré spĺňajú rôzne požiadavky na použitie . Pokiaľ ide o konektory, tento kábel ponúka rôzne typy konektorov, vrátane 1 . 85, 2 . 4 mm, 2,92 mm, SMA, G3PO a GPPO. Všetky konektory majú impedanciu 50 ohmov a štandardnú polaritu.
Popis
Testovacie káble na všeobecné účely
Testovacie káble na všeobecnom účele sú široko používané káblové výrobky v poliach, ako je elektronické testovanie, s viacerými charakteristikami, ktoré spĺňajú rôzne požiadavky na používanie . Pokiaľ ide o konektory, tento kábel ponúka rôzne typy konektorov, vrátane 1 {. 85 mm, 2 {{}} 4 mm, 2 . 92MM, SMA, G3PO a GPO. Všetky konektory majú impedanciu 50 ohmov a štandardnú polaritu. Konektory majú navyše viac metód inštalácie vrátane typov priamych a pravých uhlov, ktoré sa dajú flexibilne prispôsobiť rôznym rozhraniam zariadenia.
Úvod produktu
Pokiaľ ide o výber materiálu, centrálny kontakt, externý kontakt a hlavné telo sú vyrobené z materiálov, ako je mosadz s zlatom, berylium meďnatého pokrytá zlatom alebo pasivovaná nehrdzavejúca oceľ, ktoré majú dobrú elektrickú vodivosť a koróziu odporu {.} Dielektrika je vyrobená z PEI alebo PTFE, aby sa zabezpečila prenosová výkonnosť signálu. CLAD OCEL, Izolačná vrstva je pevná PTFE, tienenie vrstvy sa skladá zo striebornej medenej pásky a medeného drôtu a plášť je vyrobený z materiálu FEP . Nielen účinne chráni interferujúce signály, ale má tiež určitú mechanickú pevnosť a environmentálny odpor .
Aplikácia produktu
Počas výskumu, vývoja, výroby a testovania komunikačných základných staníc, mobilných telefónov, satelitných komunikačných zariadení atď. Kábel sa používa na pripojenie generátorov signálu, analyzátorov spektra a ďalšieho zariadenia na presné testovanie rádiového výkonu základných staníc, čím sa zabezpečí, že základné stanice môžu poskytovať stabilné a efektívne komunikačné služby .
Dôležité poznámky
1. Pre zostavy káblových káblov vlastnej dĺžky, nezabudnite zanechať informácie o svojej dĺžke na stránke pokladnice;
2. Všetky zostavy káblov môžu byť vybavené fázovými pármi alebo skupinami; Ak potrebujete, aby sa káble zhodovali s fázou, pošlite nám e -mail: sales@flexirf.com
Údaje o špecifikácii produktu
|
Konfigurácia |
|
|
Typ konektora 1 |

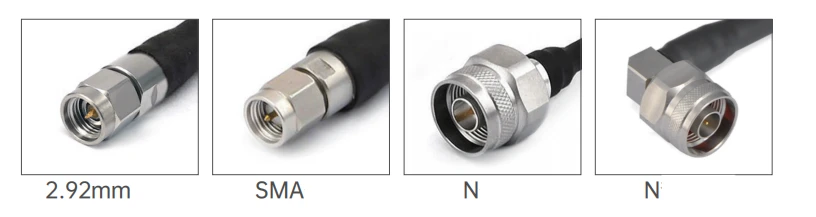

1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N |
|
Konektor 1 impedancia |
50 ohmov |
|
Konektor 1 Polarita |
Norma |
|
Typ konektora 2 |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N |
|
Impedancia konektora 2 |
50 ohmov |
|
Konektor 2 Polarita |
Norma |
|
Metóda pripojenia konektora |
Žiadny |
|
Štýl tela konektora |
Priamy uhol |
|
Informácie o materiáloch |
|
|
Stredný kontakt |
Mosadzné zlaté, berylium medené zlato |
|
Vonkajší kontakt |
Mosadzný zlatý, berylium medený zlatý, z nehrdzavejúcej ocele pasivovaný |
|
Tela |
Mosadzné zlaté, berylium medené zlato, z nehrdzavejúcej ocele pasivované |
|
Dielektrický |
PEI/PTFE |
|
Environmentálne údaje |
|
|
Teplotný rozsah |
-40 Stupeň do +165 |
|
2011/65/EÚ (ROHS) |
V súlade |
|
Káblové špecifikácie |
|
|
Vodič strediska |
Strieborný |
|
Dielektrický |
Pevný PTFE |
|
Dvoma tienením |
Strieborný medený pás a drôt |
|
Sako |
Fep |
|
Kapacita (PF/M) |
95.1 |
|
Rýchlosť šírenia (%) |
70 |
|
Účinnosť tienenia |
<-100dB @ 1GHz |
|
Manipulácia |
10watt @ 18 GHz na mori, VSWR1.0 |
Typ produktu
| GAF71/RG405SS 405 séria Flexibilná zostava káblov | ||||
 |
Priemer materiálu štruktúry (mm) |
|||
|
1 |
Vnútorný dirigent |
Strieborná oceľ |
0.51±0.05 |
|
|
2 |
Izolátor |
Pevný PTFE |
1.63±0.05 |
|
|
3 |
Vnútorný štít |
Strieborný medený pás |
1.80±0.05 |
|
|
4 |
Vonkajšie tienenie |
Strieborné medené drôtové pletenie |
2.18±0.05 |
|
|
5 |
sako |
Fep |
2.54±0.1 |
|
| Útlm, výkon (testovací stav pri 20 stupňovej hladine mora) | |||||||
|
Frekvencia (GHZ) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Útlm (DB/M) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Útlm (db/ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Bežné modely a technické ukazovatele
|
|||||
|
Predstaviť si |
Škubáčka |
Konektor 1 |
Konektor 2 |
Voľnosť |
Strata návratnosti/VSWR |
 |

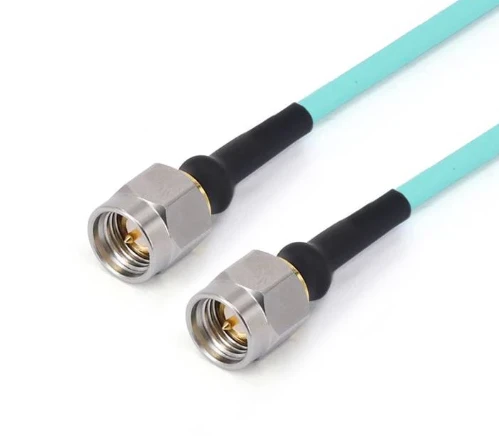

Frf 71- smmsmm-xxx |
Samec SMA |
Samec SMA |
Dc -26.5 ghz |
1.30 |
 |

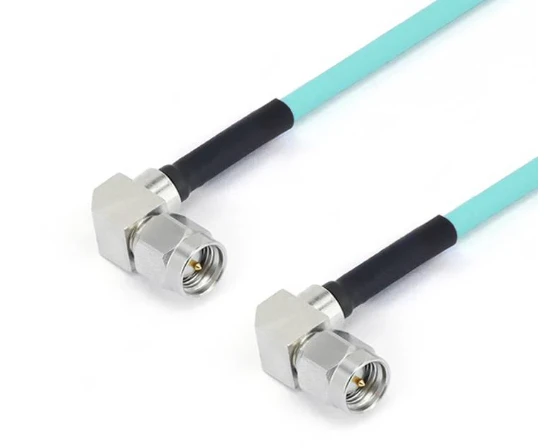

Frf 71- SMWMSMWM-XXX -18 g |
SMA samec s pravým uhlom |
SMA samec s pravým uhlom |
Dc -18 ghz |
1.30 |
 |

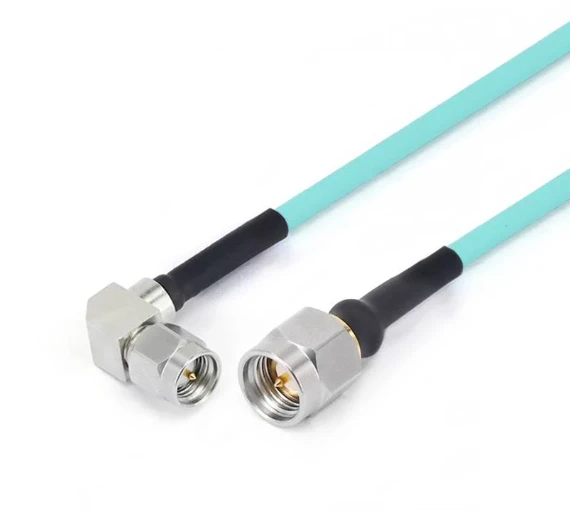

Frf 71- SMMSMWM-XXX -18 g |
Samec SMA |
SMA samec s pravým uhlom |
Dc -18 ghz |
1.30 |
 |
FRF 71- SMMGPF-XXX |
Samec SMA |
GPO (SMP) Žena |
Dc -26.5 ghz |
1.35 |
 |
FRF 71- SMMGPWF-XXX |
Samec SMA |
GPO (SMP) Žena s pravým uhlom |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- Smfgpf-xxx |
SMA Žena |
GPO (SMP) Žena |
Dc -26.5 ghz |
1.35 |
 |
FRF 71- SMFFGPF-XXX |
SMA Žena so 4 jamkovou prírubou |
GPO (SMP) Žena |
Dc -26.5 ghz |
1.35 |
 |
FRF 71- SMMGPPF-XXX |
Samec SMA |
GPPO (mini-SMP) žena |
Dc -26.5 ghz |
14 dB |
 |
FRF 71- SMMGPPWF-XXX |
Samec SMA |
GPPO žena s pravým uhlom |
Dc -26.5 ghz |
14 dB |
 |
FRF 71- SMWMGPPF-XXX -18 g |
SMA samec s pravým uhlom |
GPPO (mini-SMP) žena |
Dc -18 ghz |
15 dB |
 |
FRF 71- SMWMGPPWF-XXX -18 G |
SMA samec s pravým uhlom |
GPPO žena s pravým uhlom |
Dc -18 ghz |
15 dB |
 |
Frf 71- Smfgppf-xxx |
SMA Žena |
GPPO (mini-SMP) žena |
Dc -26.5 ghz |
14 dB |
 |
FRF 71- SMFFGPPF-XXX |
SMA Žena so 4 jamkovou prírubou |
GPPO (mini-SMP) žena |
Dc -26.5 ghz |
14 dB |
 |
Frf 71-292 m292m-xxx |
2,92 mm muž |
2,92 mm muž |
Dc -40 ghz |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2,92 mm muž |
GPO (SMP) Žena |
Dc -40 ghz |
14 dB |
 |
Frf 71-292 mgpwf-xxx |
2,92 mm muž |
GPO (SMP) Žena s pravým uhlom |
Dc -40 ghz |
12 dB |
 |
Frf 71-292 fgpf-xxx |
2,92 mm žena |
GPO (SMP) Žena |
Dc -40 ghz |
14 dB |
 |
Frf 71-292 ffgpf-xxx |
2,92 mm samica so prírubou 4 otvor |
GPO (SMP) Žena |
Dc -40 ghz |
14 dB |
 |
Frf 71-292 mgppf-xxx |
2,92 mm muž |
GPPO (mini-SMP) žena |
Dc -40 ghz |
14 dB |
 |
Frf 71-292 fgppf-xxx |
2,92 mm žena |
GPPO (mini-SMP) žena |
Dc -40 ghz |
14 dB |
 |
Frf 71-292 ffgppf-xxx |
2,92 mm samica so prírubou 4 otvor |
GPPO (mini-SMP) žena |
Dc -40 ghz |
14 dB |
 |
Frf 71-292 mgppwf-xxx |
2,92 mm muž |
Samica GPPO (mini-SMP) s pravým uhlom |
Dc -40 ghz |
12 dB |
 |
Frf 71-292 mg3pf-xxx |
2,92 mm muž |
G3PO (SMPS) Žena |
Dc -40 ghz |
14 dB |
 |
Frf 71-292 fg3pf-xxx |
2,92 mm žena |
G3PO (SMPS) Žena |
Dc -40 ghz |
14 dB |
 |
Frf 71-292 ffg3pf-xxx |
2,92 mm samica so prírubou 4 otvor |
G3PO (SMPS) Žena |
Dc -40 ghz |
14 dB |
 |
Frf 71-24 m24m-xxx |
2,4 mm muž |
2,4 mm muž |
Dc -50 ghz |
14 dB |
 |
Frf 71-24 fgpf-xxx |
2,4 mm žena |
GPO (SMP) Žena |
Dc -40 ghz |
12 dB |
 |
Frf 71-24 ffgpf -100 |
2,4 mm samica so 4 jamkovou prírubou |
GPO (SMP) Žena |
Dc -40 ghz |
12 dB |
 |
Frf 71-24 mgpwf-xxx |
2,4 mm muž |
GPO (SMP) Žena s pravým uhlom |
Dc -40 ghz |
10 dB |
 |
Frf 71-24 mgppf-xxx |
2,4 mm muž |
GPPO (mini-SMP) žena |
Dc -40 ghz |
12 dB |
 |
Frf 71-24 mgppwf-xxx |
2,4 mm muž |
Samica GPPO (mini-SMP) s pravým uhlom |
Dc -40 ghz |
10 dB |
 |
Frf 71-24 fgppf-xxx |
2,4 mm žena |
GPPO (mini-SMP) žena |
Dc -40 ghz |
12 dB |
 |
Frf 71-24 ffgppf-xxx |
2,4 mm samica so 4 jamkovou prírubou |
GPPO (mini-SMP) žena |
Dc -40 ghz |
12 dB |
 |
Frf 71-185 mg3pf-xxx |
1,85 mm muž |
G3PO (SMPS) Žena |
Dc - 67 ghz |
10 dB |
 |
Frf 71-185 fg3pf-xxx |
1,85 mm žena |
G3PO (SMPS) Žena |
Dc - 67 ghz |
10 dB |
 |
Frf 71-185 ffg3pf-xxx |
1,85 mm so prírubou 4 otvorov |
G3PO (SMPS) Žena |
Dc - 67 ghz |
10 dB |
|
GAF72/RG402SS 402 séria Flexibilná zostava káblov |
||||||
|
Priemer materiálu štruktúry (mm) |
||||||
 |
1 |
Vnútorný dirigent |
Strieborná oceľ |
0.92±0.05 |
||
|
2 |
Izolátor |
Pevný PTFE |
2.97±0.05 |
|||
|
3 |
Vnútorný štít |
Strieborný medený pás |
3.25±0.05 |
|||
|
4 |
Vonkajšie tienenie |
Strieborné medené drôtové pletenie |
3.58±0.1 |
|||
|
5 |
sako |
Fep |
4.12±0.13 |
|||
| Útlm, sila (testovací stav pri 20 stupňovej hladine mora) | |||||||
|
Frekvencia (GHZ) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Útlm (DB/M) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Útlm (db/ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Bežné modely a technické ukazovatele
|
|||||
|
Predstaviť si |
Škubáčka |
Konektor 1 |
Konektor 2 |
Voľnosť |
Strata návratnosti/VSWR |
|
|
Frf 72- smmsmm-xxx |
Samec SMA |
Samec SMA |
Dc -26.5 ghz |
1.30 |
|
|

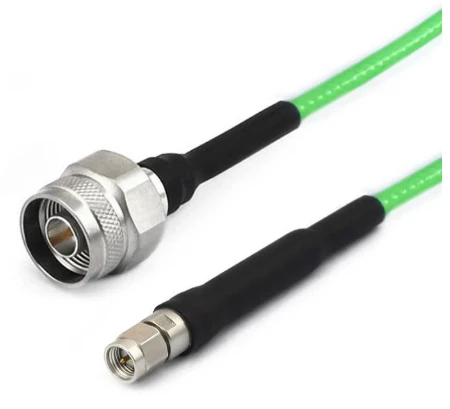

Frf 72- nmsmm-xxx |
N muž |
Samec SMA |
Dc -18 ghz |
1.25 |
|
|

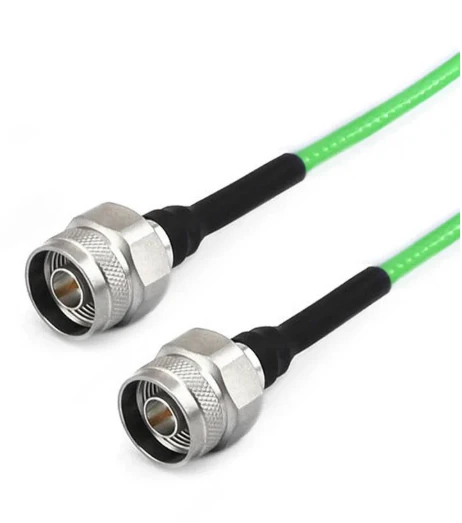

Frf 72- nmnm-xxx |
N muž |
N muž |
Dc -18 ghz |
1.25 |
