Aké sú aplikácie jednostupňových RF izolátorov?

Jednostupňové RF izolátory sú kľúčovými komponentmi v rádiofrekvenčných (RF) a mikrovlnných systémoch. Ako popredný dodávateľ RF izolátorov som bol z prvej ruky svedkom rôznorodých a neustále sa rozširujúcich aplikácií týchto zariadení. V tomto blogu preskúmam rôzne aplikácie jednostupňových RF izolátorov a ako prispievajú k efektívnej prevádzke rôznych systémov.

1. Bezdrôtové komunikačné systémy

Bezdrôtové komunikačné systémy, ako sú mobilné siete, Wi-Fi a satelitná komunikácia, sa vo veľkej miere spoliehajú na jednostupňové RF izolátory. V bunkových základňových staniciach sa RF izolátory používajú na ochranu vysokovýkonných zosilňovačov (HPA) pred odrazeným výkonom. Keď sa signál prenáša z HPA, existuje možnosť, že sa časť výkonu odrazí späť v dôsledku nesúladu impedancie v prenosovom vedení alebo anténe. Tento odrazený výkon môže spôsobiť poškodenie HPA a znížiť jeho účinnosť. Jednostupňový RF izolátor, umiestnený medzi HPA a anténou, umožňuje prechod dopredného signálu s minimálnou stratou, pričom blokuje odrazený signál.

Napríklad v moderných základňových staniciach 5G, ktoré pracujú na vysokých frekvenciách a vyžadujú prenos vysokého výkonu, je použitie vysokovýkonných jednostupňových RF izolátorov nevyhnutné. náš26,5 GHz RF koaxiálne izolátorysú špeciálne navrhnuté tak, aby spĺňali požiadavky aplikácií s milimetrovou vlnou 5G. Tieto izolátory dokážu spracovať signály s vysokým výkonom a poskytujú vynikajúci izolačný výkon, čím zabezpečujú stabilnú prevádzku základňovej stanice.

Vo Wi - Fi smerovačoch sa RF izolátory používajú na zlepšenie kvality signálu a zníženie rušenia. Pomáhajú izolovať rôzne RF komponenty, ako je výkonový zosilňovač a anténa, čím zabraňujú nežiaducemu spojeniu medzi nimi. Výsledkom je spoľahlivejšie a efektívnejšie Wi-Fi pripojenie.

2. Radarové systémy

Radarové systémy sú široko používané vo vojenských, leteckých a predpovedných aplikáciách. Jednostupňové RF izolátory hrajú dôležitú úlohu v radarových systémoch tým, že chránia vysielač pred odrazeným výkonom. V radarovom systéme vysielač vysiela vysokovýkonné RF impulzy a anténa vyžaruje tieto impulzy do vzduchu. Keď sa impulzy stretnú s predmetom, časť energie sa odrazí späť do antény a potom do prijímača. Môže však dôjsť aj k odrazu určitého výkonu späť do vysielača v dôsledku nesúladu impedancie.

Jednostupňový RF izolátor umiestnený medzi vysielačom a anténou môže zabrániť tomu, aby tento odrazený výkon poškodil vysielač. Pomáha tiež udržiavať stabilitu výstupného výkonu vysielača, čo je kľúčové pre presné radarové merania. Napríklad vo vojenských radarových systémoch, ktoré často pracujú v drsnom prostredí a vyžadujú vysokú presnosť detekcie, je nevyhnutné použitie vysokokvalitných jednostupňových RF izolátorov. náš18GHz RF koaxiálne izolátorysú vhodné pre radarové aplikácie v pásme X, poskytujú vysokú izoláciu a nízku vložnú stratu.

3. Testovacie a meracie zariadenia

Testovacie a meracie zariadenia, ako sú spektrálne analyzátory, sieťové analyzátory a generátory signálov, často vyžadujú použitie jednostupňových RF izolátorov. V týchto prístrojoch sa izolátory používajú na izoláciu rôznych RF sekcií, čím sa zabráni úniku signálu a rušeniu. Napríklad v spektrálnom analyzátore možno použiť RF izolátor na izoláciu vstupného stupňa od zvyšku obvodu, čím sa zabezpečí presné meranie vstupného signálu bez ovplyvnenia vnútornými obvodmi.

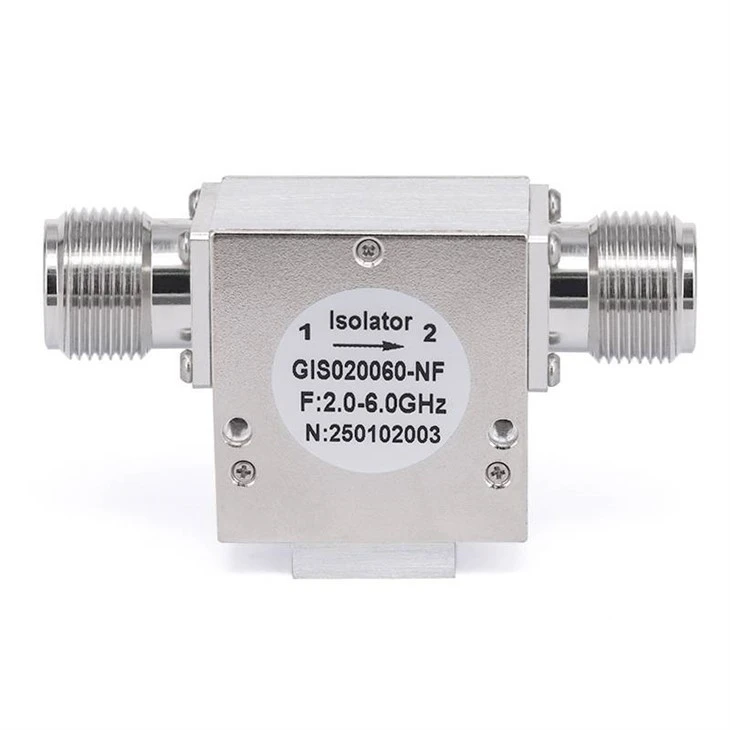

V generátoroch signálu sa na zlepšenie kvality výstupného signálu používajú izolátory. Môžu zabrániť tomu, aby zmeny impedancie záťaže ovplyvňovali výstupný výkon a frekvenčnú stabilitu generátora signálu. náš6GHz RF koaxiálne izolátorysú ideálne pre testovacie a meracie aplikácie v nižšom frekvenčnom rozsahu, poskytujú spoľahlivú izoláciu a vynikajúci výkon.

4. Zdravotnícke vybavenie

V zdravotníckych zariadeniach, ako sú prístroje MRI (magnetická rezonancia) a RF ablačné prístroje, sa tiež používajú jednostupňové RF izolátory. V prístrojoch MRI sa RF izolátory používajú na ochranu RF vysielačov pred odrazeným výkonom. RF vysielače v MRI prístrojoch generujú vysokovýkonné RF impulzy na excitáciu vodíkových jadier v tele pacienta. Jednostupňový RF izolátor môže zaistiť bezpečnosť a stabilitu RF vysielača tým, že zabráni poškodeniu odrazeným výkonom.

V RF ablačných zariadeniach, ktoré sa používajú na liečbu rôznych zdravotných stavov aplikáciou RF energie na cieľové tkanivo, sa na riadenie dodávky RF energie používajú izolátory. Pomáhajú zabezpečiť, aby sa RF energia presne doručila do cieľového tkaniva bez toho, aby došlo k poškodeniu iných častí tela.

5. Vysielacie systémy

Vysielacie systémy, vrátane rozhlasového a televízneho vysielania, využívajú jednostupňové RF izolátory na zlepšenie výkonu vysielačov. V rádiovom vysielaní sa RF izolátory používajú na ochranu výkonového zosilňovača pred odrazeným výkonom a na zabezpečenie stability prenášaného signálu. Pomáhajú tiež znižovať rušenie medzi rôznymi RF komponentmi vo vysielacom systéme.

V televíznom vysielaní, najmä vo vysokom rozlíšení a digitálnych TV vysielačoch, je nevyhnutné použitie kvalitných jednostupňových RF izolátorov. Tieto izolátory dokážu spracovať signály s vysokým výkonom a poskytujú vynikajúci izolačný výkon, čím zaisťujú čistý a spoľahlivý prenos televíznych signálov.

Výhody našich jednostupňových RF izolátorov

Ako profesionálny dodávateľ RF izolátorov ponúkame širokú škálu jednostupňových RF izolátorov s mnohými výhodami. Naše izolátory sú navrhnuté s použitím pokročilých technológií a vysoko kvalitných materiálov, ktoré zaisťujú vysoký výkon a spoľahlivosť. Majú nízku vložnú stratu, čo znamená, že umožňujú prechod dopredného signálu s minimálnym útlmom. Zároveň poskytujú vysokú izoláciu a účinne blokujú odrazený signál.

Naše izolátory sú tiež vysoko prispôsobiteľné. Môžeme navrhnúť a vyrobiť izolátory podľa špecifických požiadaviek našich zákazníkov, ako sú rôzne frekvencie, úrovne výkonu a veľkosti balenia. To nám umožňuje uspokojiť rôznorodé potreby rôznych aplikácií.

Kontaktujte nás kvôli obstarávaniu

Ak máte záujem o naše jednostupňové RF izolátory alebo máte akékoľvek otázky týkajúce sa ich použitia, neváhajte nás kontaktovať. Máme profesionálny predajný tím, ktorý vám môže poskytnúť podrobné informácie o produkte a technickú podporu. Či už ste v oblasti bezdrôtovej komunikácie, radaru, testovania a merania, medicíny alebo vysielania, môžeme vám ponúknuť najvhodnejšie RF izolátory pre vaše potreby. Poďme spoločne dosiahnuť lepší výkon vo vašich RF systémoch.

Referencie

• Požár, DM (2011). Mikrovlnné inžinierstvo. Wiley.
• Collin, RE (2001). Základy mikrovlnného inžinierstva. Wiley - Interscience.
