Aký je frekvenčný rozsah testovacích káblov VNA?

Ako dodávateľ VNA Test Cables sa ma často pýtajú na frekvenčný rozsah týchto základných komponentov v oblasti testovania a merania. V tomto blogu sa ponorím do podrobností o frekvenčnom rozsahu testovacích káblov VNA, prečo je to dôležité a ako to ovplyvňuje vaše testovacie aplikácie.

Pochopenie testovacích káblov VNA

VNA alebo Vector Network Analyzer je výkonný nástroj používaný na meranie sieťových parametrov elektrických sietí. Testovacie káble VNA sú kľúčovým spojením medzi VNA a testovaným zariadením (DUT). Sú navrhnuté tak, aby presne prenášali testovacie signály z VNA do DUT a späť, čím zaisťujú spoľahlivé a presné merania.

Testovacie káble VNA sú navrhnuté tak, aby spĺňali náročné požiadavky vysokofrekvenčného testovania. Prichádzajú v rôznych typoch, vrátane flexibilných, polotuhých a prispôsobivých káblov, z ktorých každý má svoju vlastnú sadu charakteristík a aplikácií. Môžete preskúmať náš široký sortimentTestovacie káble VNAnájsť ten, ktorý vyhovuje vašim potrebám.

Frekvenčný rozsah testovacích káblov VNA

Frekvenčný rozsah testovacích káblov VNA je kľúčovou špecifikáciou, ktorá určuje vhodnosť kábla pre rôzne testovacie aplikácie. Vzťahuje sa na rozsah frekvencií, cez ktoré môže kábel efektívne prenášať signály s prijateľnými úrovňami útlmu, straty spätného toku a fázovej stability.

Nízkofrekvenčný rozsah

Väčšina testovacích káblov VNA zvládne frekvencie od niekoľkých kilohertzov (kHz). Pri nízkych frekvenciách sú elektrické charakteristiky kábla relatívne stabilné a útlm je minimálny. Tento nízkofrekvenčný rozsah sa často používa na základné elektrické testovanie, ako je meranie odporu a kapacity komponentov.

Vysokofrekvenčný rozsah

Vysokofrekvenčný limit testovacích káblov VNA sa môže výrazne líšiť v závislosti od typu a konštrukcie kábla. Pre štandardné flexibilné testovacie káble VNA sa horná hranica frekvencie môže pohybovať od 26,5 GHz do 40 GHz. Tieto káble sa bežne používajú vo všeobecných RF a mikrovlnných testovacích aplikáciách.

Na druhej strane polotuhé káble môžu ponúknuť oveľa vyššie frekvenčné možnosti. Zvyčajne môžu pracovať až do 67 GHz alebo v niektorých prípadoch aj vyššie. Polotuhé káble sú preferované pre vysokovýkonné aplikácie, kde sa vyžadujú nízke straty a vynikajúca fázová stabilita, ako napríklad v leteckom a obrannom priemysle.

Prispôsobivé káble sú kompromisom medzi flexibilnými a polotuhými káblami. Ponúkajú dobrú rovnováhu medzi flexibilitou a vysokofrekvenčným výkonom s frekvenčným rozsahom zvyčajne do 40 GHz.

Význam frekvenčného rozsahu

Frekvenčný rozsah testovacích káblov VNA je mimoriadne dôležitý z niekoľkých dôvodov:

Presnosť merania

Pre presné merania je nevyhnutné použiť testovací kábel VNA s vhodným frekvenčným rozsahom. Ak je frekvenčný rozsah kábla príliš nízky pre testovaciu frekvenciu, útlm signálu bude príliš veľký, čo vedie k nepresným údajom. Na druhej strane použitie kábla s oveľa vyšším frekvenčným rozsahom, ako je potrebné, môže byť drahšie a nemusí poskytovať žiadne ďalšie výhody.

Kompatibilita s DUT

Frekvenčný rozsah kábla musí byť kompatibilný s frekvenčnými charakteristikami testovaného zariadenia (DUT). Napríklad, ak testujete vysokofrekvenčný RF komponent, ktorý pracuje na frekvencii 30 GHz, potrebujete testovací kábel VNA, ktorý zvládne frekvencie až do minimálne 30 GHz.

Výkon systému

V testovacom systéme VNA je celkový výkon silne ovplyvnený výkonom testovacích káblov. Kábel so širokým a vhodným frekvenčným rozsahom môže pomôcť zachovať integritu testovacích signálov a zabezpečiť, že VNA dokáže presne merať sieťové parametre DUT.

Faktory ovplyvňujúce frekvenčný rozsah

Frekvenčný rozsah testovacích káblov VNA môže ovplyvniť niekoľko faktorov:

Konštrukcia káblov

Konštrukcia kábla vrátane typu vodiča, dielektrického materiálu a tienenia zohráva významnú úlohu pri určovaní jeho frekvenčného rozsahu. Napríklad káble s vysoko kvalitnými dielektrickými materiálmi, ako je PTFE (Polytetrafluóretylén), môžu ponúkať lepší vysokofrekvenčný výkon vďaka svojim nízkym stratovým charakteristikám.

Typ konektora

Typ použitých konektorov na kábli ovplyvňuje aj jeho frekvenčný rozsah. Vysokokvalitné konektory, ako sú SMA (Sub - Miniature verzia A), 2,92 mm a 1,85 mm konektory, sú navrhnuté tak, aby zvládali vysoké frekvencie a poskytovali dobré elektrické spojenie. Použitie nesprávneho typu konektora môže obmedziť frekvenčný výkon kábla.

Dĺžka kábla

Dĺžka kábla môže ovplyvniť jeho frekvenčný rozsah. Dlhšie káble majú vo všeobecnosti vyšší útlm, najmä pri vysokých frekvenciách. Preto je dôležité zvoliť vhodnú dĺžku kábla na základe testovacích požiadaviek a dostupného priestoru v testovacej zostave.

Kalibrácia a frekvenčný rozsah

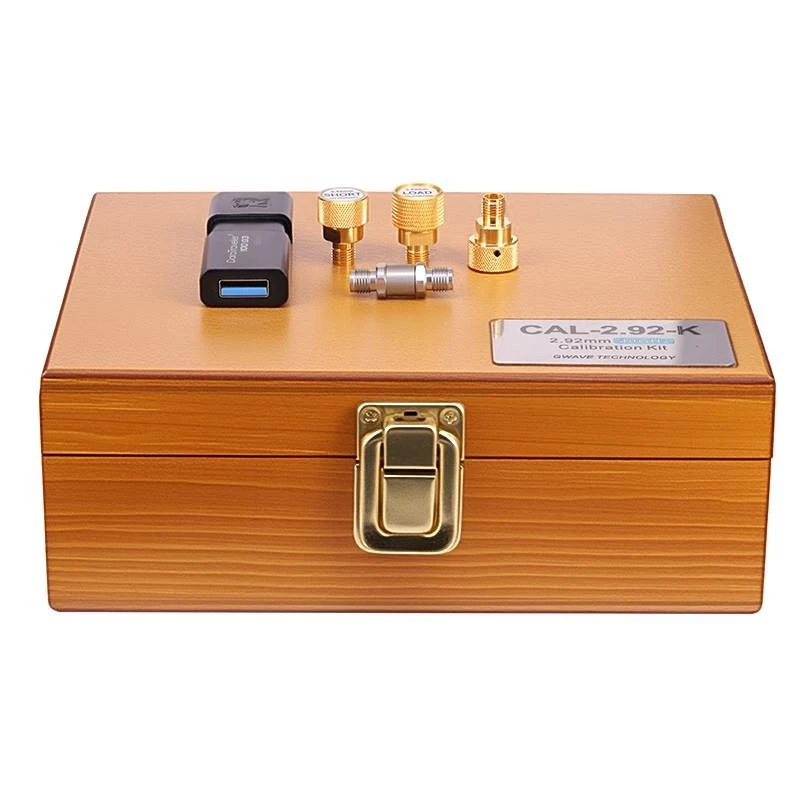

Kalibrácia je základným krokom pri testovaní VNA na zabezpečenie presných meraní.Kalibračné súpravysa používajú na kompenzáciu chýb spôsobených testovacími káblami, konektormi a samotným VNA.

Proces kalibrácie sa zvyčajne vykonáva v špecifickom frekvenčnom rozsahu. Je dôležité zabezpečiť, aby sa rozsah kalibračnej frekvencie zhodoval s frekvenčným rozsahom testovacích káblov VNA a DUT. Ak sa kalibrácia nevykoná správne, výsledky merania môžu byť nepresné, najmä na hraniciach frekvenčného rozsahu.

Výber správneho testovacieho kábla VNA na základe frekvenčného rozsahu

Pri výbere testovacieho kábla VNA je dôležité zvážiť frekvenčný rozsah vašej testovacej aplikácie. Tu je niekoľko krokov, ktoré vám pomôžu urobiť správnu voľbu:

1. Určite testovaciu frekvenciu: Identifikujte frekvenčný rozsah signálov, ktoré potrebujete merať. To vám dá jasnú predstavu o minimálnom frekvenčnom rozsahu potrebnom pre kábel.
2. Zvážte požiadavky na aplikáciu: Ak pracujete na výkonnej aplikácii, ako je testovanie 5G alebo satelitná komunikácia, možno budete potrebovať kábel so širším a vyšším frekvenčným rozsahom. Na všeobecné testovanie môže stačiť štandardný flexibilný kábel so stredným frekvenčným rozsahom.
3. Vyhodnoťte vlastnosti kábla: Okrem frekvenčného rozsahu sa pozrite na ďalšie charakteristiky kábla, ako je útlm, strata spätného toku a stabilita fázy. Tieto faktory môžu tiež ovplyvniť presnosť merania a celkový výkon testovacieho systému.

Záver

Frekvenčný rozsah testovacích káblov VNA je kritickou špecifikáciou, ktorá priamo ovplyvňuje presnosť a spoľahlivosť vašich meraní VNA. Ako dodávateľ testovacích káblov VNA chápeme dôležitosť poskytovania káblov so správnym frekvenčným rozsahom pre vaše špecifické aplikácie.

Ak máte záujem o testovacie káble VNA alebo máte akékoľvek otázky týkajúce sa frekvenčného rozsahu a jeho dôsledkov, neváhajte nás kontaktovať. Náš tím odborníkov je pripravený pomôcť vám pri výbere najlepších káblov pre vaše potreby testovania a prevedie vás procesom obstarávania.
