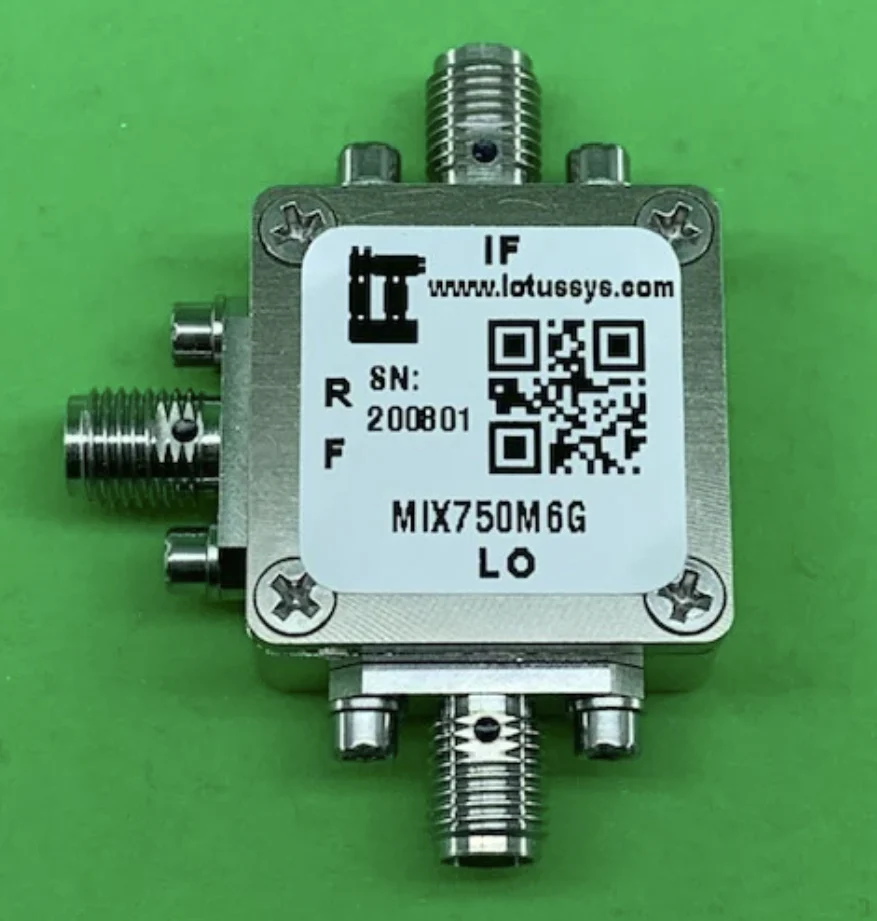

Ako funguje mikrovlnný mixér?

Tu je zjednodušené vysvetlenie toho, ako funguje mikrovlnný mixér:

1. ** Vstupné signály **: Mikrovlnný mixér má zvyčajne dva alebo viac vstupných portov, z ktorých každý má vstupný signál . Tieto vstupné signály môžu mať rôzne frekvencie, amplitudy a fázy, v závislosti od aplikácie .

2. ** nelineárny prvok **: Jadro mikrovlnného mixéra je nelineárny prvok, napríklad dióda alebo tranzistor {{{}} Tento nelineárny prvok je zodpovedný za proces miešania {{} {3}

3. ** nelineárna operácia **: Keď sa vstupné signály aplikujú na nelineárny prvok, spôsobuje, že pracuje v nelineárnej oblasti jej charakteristickej krivky {{}} v tejto oblasti, nelineárne prvky tieto nové frekvenčné komponenty vytvárajú nové frekvenčné komponenty na základe súčtu. mixér .

4. ** Filtrovanie **: Výstup mixéra obsahuje viaceré frekvenčné komponenty, vrátane pôvodných frekvencií vstupných signálov a súčtových a rozdielových frekvencií . V mnohých aplikáciách je iba súčet alebo zložka rozdielu, ktorá je predmetom nezákonnej frekvencie. frekvencie .

5. ** Výstup **: Filtrovaný výstup mixéra obsahuje požadovaný frekvenčný komponent, ktorý je možné ďalej spracovať alebo využiť podľa požiadaviek aplikácie .

Celkovo sa prevádzka mikrovlnného mixéra spolieha na nelineárne správanie svojho základného prvku na vykonávanie frekvenčného miešania a vytvorenie výstupných signálov s frekvenciami, ktoré sú súčtom alebo rozdielom vstupných frekvencií .
