Oddeľovače moci a rozdeľovače
Zanechajte správu
Rozdeľovače výkonu a rozbočovače výkonu sú spojené s funkciou a aplikáciou a často sa používajú vzájomne zameniteľnéCiele dizajnu, funkčné zameranie a scenáre aplikácií. Špecifické rozdiely sú nasledujúce:
1. hlavné funkcie a ciele dizajnu
Deliteľ moci
Jeho jadro leží v„Obojsmernosť“. Môže nielen rozdeliť jeden vstupný výkon do viacerých výstupov (distribučný režim), ale tiež kombinovať viac vstupných síl do jedného výstupu (kombinovaný režim), takže sa tiež nazýva „výkonný deliteľ“ .
Dizajn zdôrazňujeporovnávanie portu, nízka strata a vysoká izoláciaAby sa zabezpečila účinná prevádzka počas distribúcie vpred a spätného kombinácie, zníženie odrazu signálu a rušenie medzi portami .
Štiepka
Jeho jadro je„Jednosmernosť“, Zameranie sa iba na rozdelenie jedného vstupného napájania do viacerých výstupov bez toho, aby ste zvážili funkciu Kombinácie reverzie .
Dizajn kladie väčší dôraz naJednoduché pomery distribúcie energie, s nižšími požiadavkami na spätnú izoláciu a porovnávanie a štruktúra môže byť jednoduchšia (napríklad použitie iba siete rezistora alebo jednoduchého prenosového vedenia) .
2. rozdiely v technických ukazovateľoch
| Ukazovateľ | Deliteľ moci | Štiepka |
|---|---|---|
| Izolácia | Vysoký (zvyčajne ＞ 20dB), aby sa zabránilo rušeniu medzi portami | Nízky (nemusí byť prísne potrebný) |
| Obojsmernosť | Podporuje obojsmernú prevádzku (distribúcia/kombinácia) | Podporuje iba jednosmerné rozdelenie |
| Pomer napätia stojacej vlny (VSWR) | Nízka (zvyčajne ＜ 1,2) na zabezpečenie dobrého obojsmerného porovnávania | Vyššie (vyžaduje sa iba základné porovnávanie vstupného portu) |
| Strata vloženia | Nízka (hlavne strata distribúcie, napríklad 3DB pre obojsmerné rozdelenie) | Môže byť vyššia (vrátane ďalších strát, ako je strata delenia odporového napätia) |
3. Typické štruktúry a aplikačné scenáre
Deliteľ moci
Typické štruktúry: Wilkinson Power Didivers, Branchline Bridges atď.
Aplikačné scenáre: Systémy vyžadujúce obojsmernú prevádzku, ako sú moduly prenosu/prijímania radaru (potrebujú oboje na distribúciu vysielacích signálov a kombinovať prijímacie signály), polia antény (distribúcia signálu a kombinácia), rádiové frekvenčné elektrické kombinéry atď.

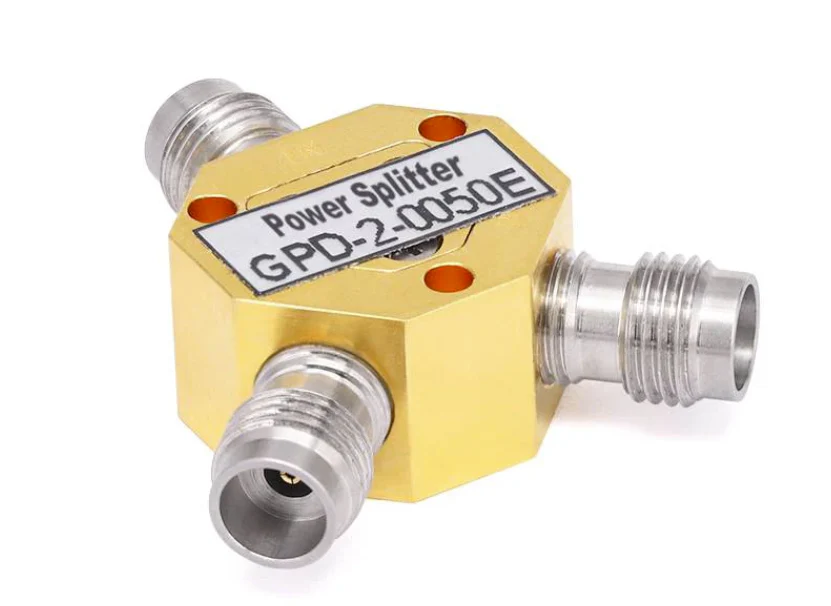

Štiepka
Typické štruktúry: siete rezistorov, jednoduché prenosové vedenia T-typu atď.
Aplikačné scenáre: Scenáre vyžadujúce iba jednosmernú distribúciu, ako napríklad distribučné signály káblovej televízie do viacerých užívateľských terminálov, viackanálové paralelné výstupy zdrojov signálu pri testovaní rádiových frekvencií, posluhovanie signálu nízkoenerných zariadení atď. .
