Rozdiely a spojenia medzi RF obehovými a RF izolátormi

Princíp prevádzky:

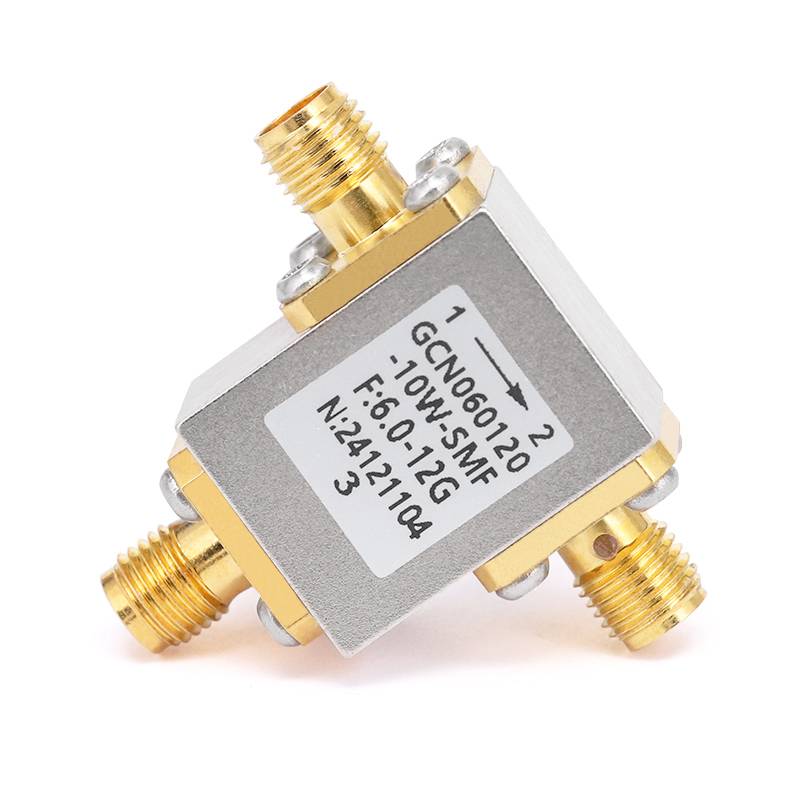

RF obehový:

Cirkulátor je trojpriestorové (alebo viac) zariadenie, ktoré nasmeruje RF signály v špecifickom smere medzi portami . Zabezpečuje, aby signalizovali prúdenie z jedného portu do druhého v definovanom smere .

Cirkulátor funguje na základe nelineárnych účinkov magnetických materiálov . Spravidla pozostáva z rotačného ne-lineárneho materiálu spojeného s magnetickým poľom {{}} v trojposchodovom obehu, signál z portu 1 prechádza do portu 2 signál 3 a signál portu 3 je smerovaný späť do portu {{9}

Izolátor RF:

Izolátor je zvyčajne zariadenie s dvoma portmi, ktoré umožňuje, aby signál prúdil z jedného portu do druhého a blokoval akýkoľvek signál z návratu do pôvodného zdroja .

Podobne ako v prípade obehu, izolátor používa na svoju prevádzku magnetické materiály, ale má iba dva porty . Izolátor zabraňuje toku reverzného signálu a izoluje zdroj z ľubovoľných odrazených signálov, ktoré by mohli spôsobiť poškodenie alebo rušenie .



Kľúčový princíp prevádzky: magnetické materiály

Obe zariadenia využívajúferomagnetické materiály(e . g ., ferrite) pod statickým magnetickým poľom . Magnetické pole indukujenereciprocálne šírenieRF signálov, čo znamená, že správanie signálu sa líši pri cestovaní vpred vs . dozadu ., že táto nezisťovacia situácia umožňuje:

Cirkulátory na smerovanie signálov postupne medzi portami .

Izolátory na potlačenie reverzných signálov (vysoké útlm v opačnom smere, nízka strata v smere vpred) .



Praktické aplikácie: Prípady použitia v reálnom svete

Obeh:

V radarových systémoch sa samostatne vysielajú a prijímajú signály (vysielač → anténa → prijímač bez rušenia) .

V komunikačných sieťach povoľujú obojsmerný tok signálu cez jeden kanál (e . g ., rozdelenie signálov uplink/downlink) .

Izolátory:

Chráňte RF zosilňovače blokovaním odrazenej energie z nezhodných zaťažení (e . g ., antény s rôznou impedanciou) .

Stabilizujte oscilátory zabránením ťahu frekvencie spôsobené odrazmi zaťaženia .



.
