Rozdiely medzi použitím PIN diódy na riadenie napätia a pomocou interface D-Sub 9- na ovládanie mechanického spínača RF

Rozdiely medzi použitím PIN diódy na riadenie napätia a pomocou interface D-Sub 9- na riadenie RF mechanického prepínača sa odráža vo viacerých aspektoch vrátane pracovných princípov, indikátorov výkonu a praktických aplikácií {. tu je podrobná analýza:



1. pracovné princípy

Riadenie diód:
Dióda PIN je polovodičové zariadenie so štruktúrou PIN . Moduluje prenos RF signálov zmenou vodivosti vnútornej (i) vrstvy cez DC Bias napätie .

Vpred zaujatosť: Znižuje odporu vrstvy, čo umožňuje prejsť signály RF s minimálnou stratou .

Predpojatosť: Rozširuje oblasť vyčerpania, blokovanie RF signálov .
Tento elektronický spínač je pevným stavom zariadenia a dosahuje rýchlosť prepínania z nanosekúnd na mikrosekundy v závislosti od úrovní napätia .

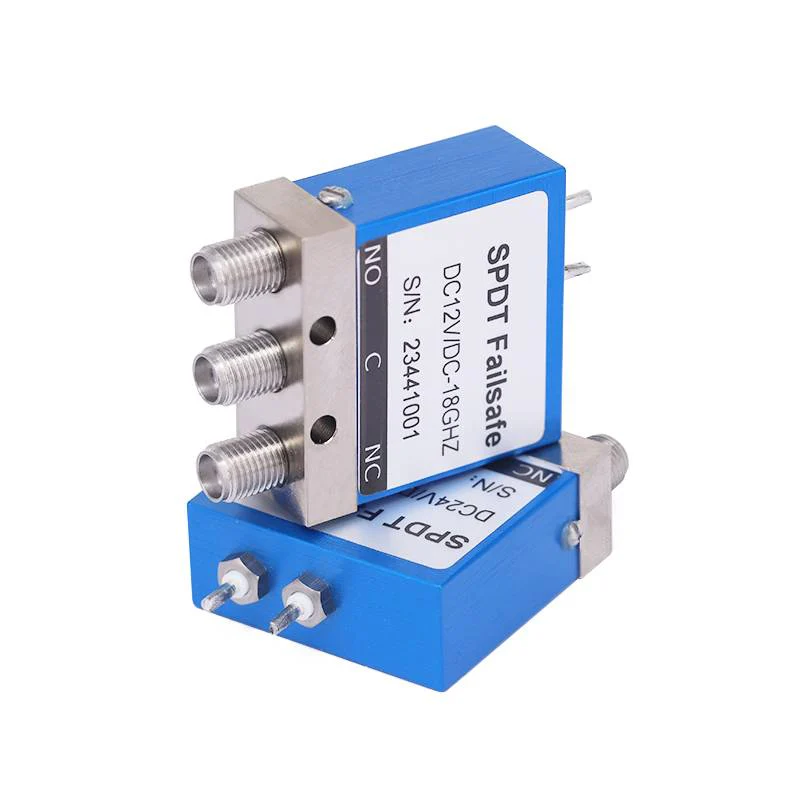

D-Sub 9- pin + mechanický spínač:
Rozhranie PIN D-Sub 9- (napríklad konektor de -9) zvyčajne prenáša digitálne ovládacie signály (e {{{{{{{{{{{{{{., ttl logic), aby riadil mechanický spínač RF {{{}} prepínače prepínačov RF RF Signation RAPS pomocou fyzických kontaktov {}} { Obvod (napríklad relé alebo tranzistor) na konverziu logických signálov s nízkym výkonom na mechanický pohyb .



2. indikátory výkonnosti

Prepínanie rýchlosti
PIN diódy majú prepínajúcu rýchlosť nanosekúnd na mikrosekundy, vhodné pre vysokofrekvenčné aplikácie, ako je 5G a radar;
Z dôvodu fyzického pohybu mechanické spínače fungujú rýchlosťou milisekúnd a nie sú vhodné pre rýchle prepínanie signálu .

Strata vloženia a izolácia

Pinové diódy: Strata vloženia je zvyčajne 0 . 5–2 dB v štáte On-State, v závislosti od frekvencie a zaujatosti {{{}} Izolácia je 20–60 dB v spätnej skreslení, ale znižuje sa pri vysokých frekvenciách {.}}}}}}}} je 20–60 dB, ale znižuje sa pri vysokých frekvenciách .}}}}}, môže generovať harmonik, čo vyžaduje starostlivé dizajn.

D-sub 9- pin + mechanické spínače: Strata vloženia je extrémne nízka (0 . 1–1 . 5 dB) v širokom priehlbine {{}} Izolácia je vynikajúca (60–100 dB), čo je rozhodujúce pre vysoké výkonné alebo citlivé prijímače. V dôsledku čisto mechanickej prevádzky nedochádza k harmonickému skresleniu.



3. kapacita manipulácie s výkonom

Pin diódy dokážu zvládnuť až kilowatts energie v pulzných aplikáciách (ako je radar) so správnym tepelným manažmentom, ale ich výkon kontinuálnej vlny (CW) je obmedzený samoliečením .
Mechanické spínače fungujú dobre v scenároch s vysokou výkonnou vlnou (napríklad vysielače vysielania) s menovitou silou až do desiatok kilowattov .



4. spoľahlivosť a životnosť

Pinové diódy:
Nemajú žiadne pohyblivé časti, môžu dosiahnuť viac ako 10^9 operácií a mať silný odpor vibrácií .
Sú náchylné na tepelný stres a ich životnosť závisí od pracovného cyklu a podmienok chladenia .

Mechanické spínače:
Ich životnosť je obmedzená (10^5–10^6 operácií) v dôsledku kontaktného oblečenia .
Sú citlivé na fyzické otrasy a vibrácie, ktoré znižujú ich spoľahlivosť v tvrdých prostrediach .
