Štruktúra dosky PCB

Štruktúra dosky DPS obsahuje hlavne rôzne štruktúry vrstiev dosiek, ako sú jednosmerné dosky, dvojvrstvové dosky a viacvrstvové dosky . Nasledujúca je podrobná štrukturálna analýza:

1. doska s jednou vrstvou
Štrukturálne zloženie: Na jednej strane je medená fólia a na druhej strane sa žiadna medená fólia . komponenty zvyčajne umiestnia na bok bez medenej fólie a strana s medenou fóliou sa používa hlavne na zapojenie a spájkovanie .
Aplikačné scenáre: Vhodné pre jednoduché obvody, ako sú elektronické hodiny, hračky atď.

2. doska s dvoma vrstvami
Materiál substrátu: Bežne používaný je fr -4, čo je zmes sklenených vlákien a epoxidovej živice ., má dobrú mechanickú pevnosť, izoláciu a tepelný odpor a môže poskytnúť stabilnú podporu pre dosku s obvodmi .
Vodivú vrstvu: to znamená, medená fólia, ktorá je distribuovaná na hornej a dolnej stranách substrátu . Rôzne vzory obvodov sa tvoria pomocou leptania pre aktuálny prenos . Hrúbka fólie z medenej fólie je možné vybrať podľa požiadaviek. Medená fólia je vhodná pre bežné obvody .
Izolačný materiál: PP (Prepreg) sa používa ako izolačný materiál uprostred dvojvrstvovej dosky . Je to zmes polotlanej živice a skleneného vlákna, ktorá môže pevne spojiť tieto dve vrstvy dohromady a uistiť sa, že medzi týmito dvoma vrstvami .}}}}}}}}}}}}} dokáže pevne spájať a môže pevne spojiť tieto
Materiál na ochranu povrchu: vrátane spájkovacej masky a hodinovej vrstvy . Maska spájkovača je zvyčajne zelená, červená alebo čierna atrament, ktorá sa používa na ochranu medi pred oxidáciou a hrdzou a zabrániť tomu, aby spájkovanie prúdil na nechcené miesta počas spájkovania, iba s podložkami, ktoré existujú; Vrstva hodiniek je zvyčajne biely atrament, ktorá sa používa na tlač textu alebo symbolov, ako sú polohy a modely komponentov na doske DPS, čo uľahčuje montáž a údržbu .
Aplikačné scenáre: Výrobný proces je relatívne jednoduchší ako proces viacerých vrstiev dosiek . Je vhodný pre obvody so strednou komplexnosťou, ako napríklad zvukové vybavenie, televízne sady atď.

3. Multi-vrstvová doska
Vrstva signálu: Používa sa na umiestňovanie komponentov a zapojenia, je to hlavná vrstva spájajúca rôzne komponenty vrátane hornej vrstvy (horná vrstva), spodnej vrstvy (spodná vrstva) a viacerých intermediálnych káblových vrstiev {. jej návrh zapojenia priamo ovplyvňuje výkon a spoľahlivosť celého PCB .
Power vrstva a pozemná vrstva: obvykle umiestnená v strednej vrstve, ktorá sa používa na zabezpečenie stabilného napájacieho zdroja a uzemnenia pre celú dosku s obvodmi . Napríklad v štvorvrstvovej doske môže stredná vrstva 1 slúžiť ako „kanál vyhradený napájaním“, ako napríklad {{{{3} v line na napájanie celej dosky alebo na napájač Vrstva zapojenia pre inú skupinu signálnych línií .
Izolačná vrstva: FR -4 alebo iné izolačné materiály sa používajú na oddelenie rôznych vodivých vrstiev, na prevenciu skratov a zabezpečenie nezávislosti a stability signálov .

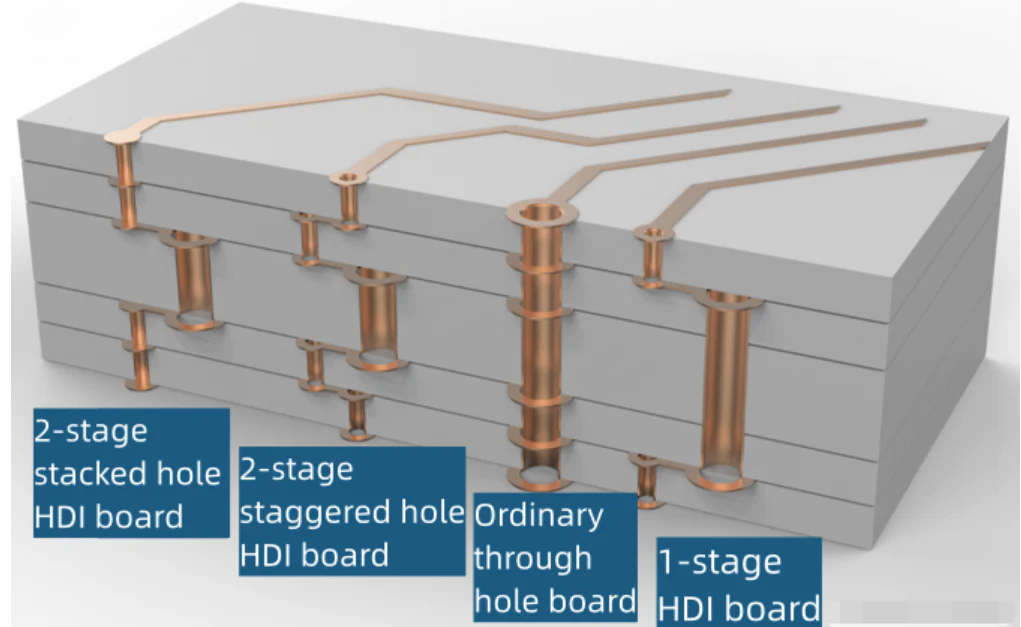

Via: vrátane otvorov, slepých dier a zakopaných dier . cez otvory prechádzajúce cez celú dosku a používajú sa na pripojenie obvodov rôznych vrstiev a na montáž tradičných komponentov; Slepé otvory sa používajú na prepojenie hornej vrstvy a vnútorných vrstiev, zvyčajne pre vysokofrekvenčný prenos signálu, čo môže znížiť dĺžku dráhy a rýchlejšie prenos signálu; Zakopané diery sú zodpovedné za elektrické spojenia medzi vnútornými vrstvami . v doskách s vysokou hustotou, kombinácia slepých dier a zakopaných dier môže pojať viac riadkov a vyhnúť sa príliš silnej doske .
Vrstva povrchového ošetrenia: Podobne ako v dvojvrstvovej doske má spájkovaciu masku a vrstvu hodiniek, ktorá hrajú úlohy ochrany a identifikácie {{}}, niektoré špičkové viacvrstvové dosky sa tiež podliehajú povrchovým pokovovaním zlata a iným ošetreniam na zlepšenie vodivosti a korózie {}}}
Aplikačné scenáre: Vhodné pre vysokorýchlostnú, vysokorýchlostnú a vysokofrekvenčnú komplexnú obvody, ako sú základné dosky počítača, základné dosky mobilných telefónov atď.
