Ako presne zmerať výkon RF konektora?

Presné meranie výkonnosti RF konektorov je rozhodujúce v oblasti vysokofrekvenčnej technológie. Ako dodávateľ RF konektorov chápeme význam poskytovania produktov vysokej kvality a zabezpečenia ich výkonu spĺňa prísne požiadavky rôznych aplikácií. V tomto blogu preskúmame kľúčové aspekty a metódy merania výkonnosti konektorov RF.

1. Pochopenie základov RF konektorov

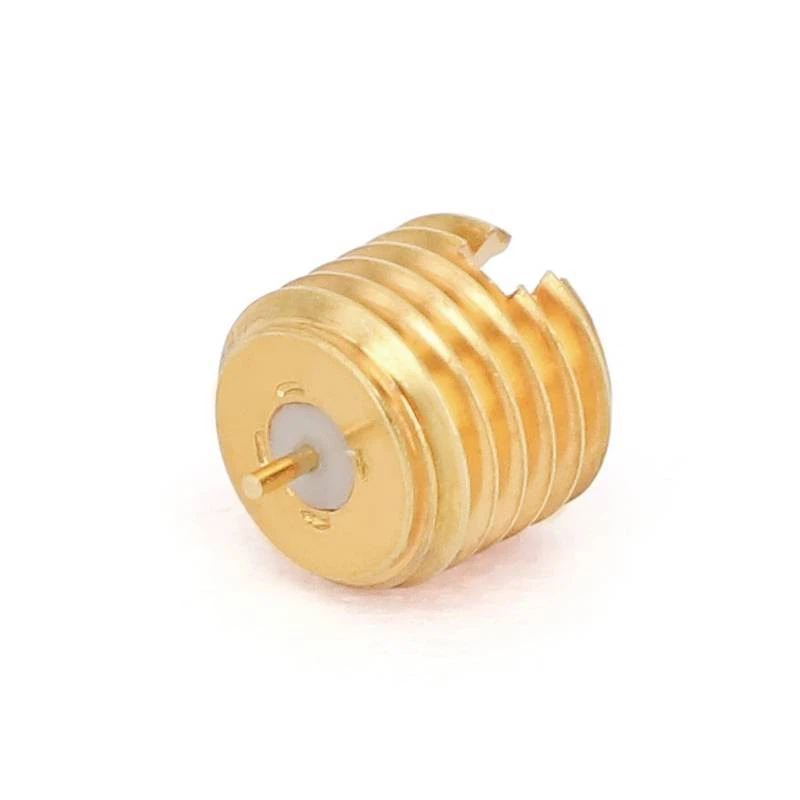

Konektory RF sa používajú na spojenie častí prenosovej linky RF, ako sú koaxiálne káble, dosky s tlačenými obvodmi a antény. Hrajú dôležitú úlohu pri udržiavaní integrity signálu a minimalizácii straty signálu počas prenosu rádiových frekvenčných signálov. K dispozícii sú rôzne typy RF konektorov vrátanePoľa vymeniteľné konektory,Konektory PCBaKonektory, každý navrhnutý pre konkrétne aplikácie a prostredie.

2. Kľúčové parametre výkonnosti RF konektorov

2.1 Strata vloženia

Strata vloženia je jedným z najdôležitejších parametrov výkonu RF konektorov. Meria množstvo strateného výkonu signálu, keď je konektor vložený do prenosovej linky. Nižšia strata vloženia naznačuje lepší výkon konektora, pretože sa rozptýli menší výkon signálu. Strata inzercie sa zvyčajne vyjadruje v decibeloch (DB).

Na meranie straty vloženia sa bežne používa analyzátor vektorovej siete (VNA). VNA vysiela cez konektor známy signál a meria výstupný signál. Porovnaním právomocí vstupného a výstupného signálu je možné vypočítať stratu vloženia. Meranie by sa malo vykonávať v rámci frekvenčného rozsahu záujmu, pretože strata vloženia sa môže líšiť v závislosti od frekvencie.

2.2 Strata návratnosti

Strata návratnosti je miera množstva signálneho výkonu odrážaného späť od konektora. Je to spôsobené nesúladom impedancie medzi konektorom a prenosovým vedením. Vysoká strata návratnosti označuje dobrú impedančnú zhodu a menej odrazu signálu. Strata návratnosti je tiež vyjadrená v decibeloch (DB).

Podobne ako pri meraní straty vloženia, VNA sa používa na meranie straty návratnosti. VNA vysiela signál do konektora a meria odrazený signál. Na výpočet straty návratnosti sa používa pomer odrazenej sily k incidentu. Meranie straty návratnosti pri rôznych frekvenciách pomáha identifikovať akékoľvek nesúlady frekvencie a závislé impedančné nesúlady.

2.3 Charakteristická impedancia

Charakteristická impedancia je pomer napätia k prúdu v prenosovej linke. Pre RF konektory je udržiavanie konzistentnej charakteristickej impedancie nevyhnutné na minimalizáciu odrazov signálu a zabezpečenie správneho prenosu signálu. Bežné charakteristické impedancie pre RF konektory sú 50 ohmov a 75 ohmov.

Charakteristická impedancia RF konektora sa môže merať pomocou časovo - doménovej reflexierov (TDR). TDR vysiela do konektora rýchly rastúci impulz a meria odrazy. Analýzou tvaru a načasovania odrazov je možné určiť charakteristickú impedanciu.

2,4 pomer stojacích vĺn napätia (VSWR)

VSWR je miera impedancie zodpovedajúcej medzi konektorom a prenosovým vedením. Súvisí so stratou návratnosti a je definovaná ako pomer maximálneho napätia k minimálnemu napätiu pozdĺž prenosového vedenia. VSWR 1: 1 označuje dokonalú impedančnú zhodu, zatiaľ čo vyššie hodnoty VSWR označujú väčšie nezhody impedancie.

VSWR sa môže vypočítať zo straty návratnosti pomocou vzorca: VSWR = (1 + γ)/(1 - γ), kde y je koeficient odrazu. VNA sa môže použiť na meranie VSWR najprv meraním straty návratnosti a následným výpočtom VSWR pomocou vyššie uvedeného vzorca.

2.5 Izolácia

Izolácia je miera schopnosti RF konektora zabrániť spojení signálov medzi rôznymi portami alebo kanálmi. Vo viacerých konektoroch portov je potrebná dobrá izolácia, aby sa zabránilo rušeniu medzi signálmi. Izolácia sa zvyčajne vyjadruje v decibeloch (DB), pričom vyššie hodnoty naznačujú lepšiu izoláciu.

Na meranie izolácie sa môže použiť VNA. VNA vysiela signál na jeden port konektora a meria únik signálu na iné porty. Na výpočet izolácie sa používa pomer výkonu vstupného signálu k únikovému signálu.

3. Nastavenie merania a úvahy

3.1 Kalibrácia

Kalibrácia je kritickým krokom v presnom meraní výkonnosti RF konektora. Pred meraním akéhokoľvek parametra musí byť meracie zariadenie, ako je VNA alebo TDR, kalibrované. Kalibrácia zaisťuje, že výsledky merania sú presné a spoľahlivé.

K dispozícii sú rôzne kalibračné metódy, ako napríklad Short - Open - Load - Priemer (Solt) Kalibrácia. Pri kalibrácii Solt sa na kalibráciu meracieho zariadenia používajú skrat, otvorený obvod, zaťaženie so známou impedanciou a cez pripojenie. Kalibračný proces kompenzuje účinky meracích káblov, príslušenstiev a samotného zariadenia.

3.2 Testovacie príslušenstvo

Testovacie svietidlá sa používajú na udržanie konektorov RF počas procesu merania. Mali by byť navrhnuté tak, aby minimalizovali akékoľvek ďalšie straty alebo odrazy, ktoré by mohli ovplyvniť výsledky merania. Testovacie svietidlá by mali mať správnu impedančnú zhodu s konektorom a meracím zariadením.

Napríklad pri meraní konektorov PCB je možné použiť testovacie zariadenie DPS. Testovacie príslušenstvo by malo mať podobné usporiadanie a impedanciu ako skutočný DPS, kde sa použije konektor. To pomáha zabezpečiť, aby výsledky merania boli reprezentatívne pre výkon konektora v aplikácii Real - World Application.

3.3 podmienky prostredia

Podmienky prostredia môžu tiež ovplyvniť výkon RF konektorov. Teplota, vlhkosť a vibrácie môžu spôsobiť zmeny v elektrických vlastnostiach materiálov konektorov, čo vedie k zmenám vo výkone. Preto je dôležité kontrolovať podmienky prostredia počas procesu merania.

Merania by sa mali vykonávať v kontrolovanom prostredí, ako je laboratórium kontrolované teplota a vlhkosť. Ak je konektor určený na použitie v drsných prostrediach, môžu sa vykonať ďalšie testy na simuláciu týchto podmienok a vyhodnotenie výkonu konektora pod stresom.

4. Normy kontroly kvality a testovanie

Ako dodávateľ RF Connectors Dodávateľ dodržiavame prísne štandardy kontroly a testovania kvality. Medzinárodné normy, ako napríklad IEC (Medzinárodná elektrotechnická komisia) a MIL - STD (vojenský štandard), poskytujú usmernenia pre výkonnostné požiadavky a metódy testovania RF konektorov.

Napríklad MIL - STD - 348 určuje elektrické, mechanické a environmentálne požiadavky na konektory RF používané vo vojenských aplikáciách. Podľa týchto štandardov môžeme zabezpečiť, aby naše výrobky spĺňali najvyššie požiadavky na kvalitu a výkon.

5. Záver a výzva na konanie

Presné meranie výkonnosti RF konektorov je nevyhnutné na zabezpečenie ich spoľahlivosti a vhodnosti pre rôzne aplikácie. Použitím správnych metód a zariadení na meranie a podľa prísnych štandardov kontroly kvality môžeme poskytnúť vysoko kvalitné RF konektory, ktoré vyhovujú potrebám našich zákazníkov.

Ak ste na trhu pre RF konektory a máte záujem dozvedieť sa viac o našich produktoch alebo diskutovať o svojich konkrétnych požiadavkách, odporúčame vám, aby ste nás kontaktovali a požiadali o podrobnú konzultáciu. Náš tím expertov je pripravený pomôcť vám pri hľadaní najlepších riešení RF Connector pre vaše projekty.

Odkazy

1. "RF Connectors Handbook" od Eric Bogatin
2. Normy IEC týkajúce sa konektorov RF
3. MIL - STD - 348 Vojenský štandard pre konektory RF
