Prečo existujú 0 db tlmiace?



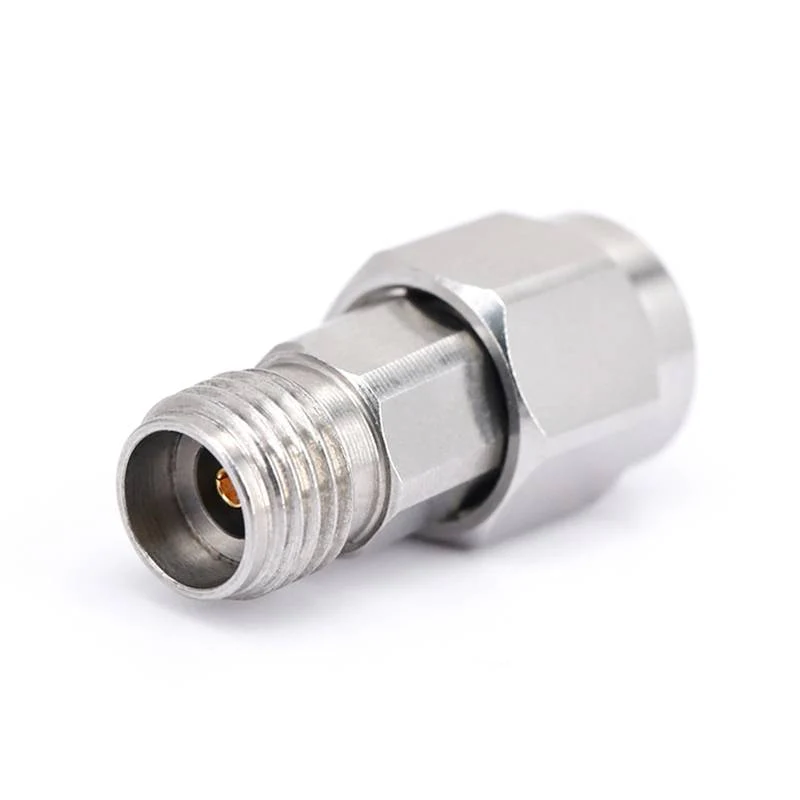

Many RF engineers may not even be aware of the existence of {{0}}dB attenuators. At first glance, 0dB attenuators can seem counterintuitive-after all, their name suggests that their primary function is to reduce signal strength, yet they actually introduce no attenuation. However, their existence stems from practical engineering needs beyond simple signal útlm . Tu je podrobné rozdelenie ich hlavných použití:



1. impedančné porovnávanie
Jednou z najdôležitejších úloh 0 db atenuátorov je zabezpečiť konzistenciu impedancie v elektronických a rádiových frekvenčných (RF) systémoch .

Many electronic systems (such as RF transmitters, antennas, and test equipment) are designed to operate with specific characteristic impedances (typically 50Ω or 75Ω). Impedance mismatches between connected components can cause signal reflections, which degrade signal integrity, reduce power transmission efficiency, and may even damage sensitive equipment. 0 dB attenuators are carefully engineered to maintain a precise, štandardizovaná impedancia (e . g ., 50Ω) na svojich vstupných a výstupných portoch . Keď sa vkladajú medzi nezhodné komponenty, „mostík“ medzera impedancie, minimalizuje odrazy a zabezpečuje účinný prenos signálu bez zmeny signálu {{}}}



2. Adaptácia mechanického/rozhrania
V komplexných systémoch komponenty často používajú rôzne typy konektorov (ako napríklad SMA, N-Type, BNC) alebo fyzické formy . 0 db atenuátory sa často používajú ako adaptéry na vyriešenie týchto nekompatibility .



3. Kalibrácia a testovanie referencie
V RF, mikrovlnnej a optickej skúške je presnosť rozhodujúca . 0 db atenuátory slúžia ako cenné kalibračné nástroje a referenčné body: pôsobia ako „známy štandard“ v testovacích nastaveniach .



4. Konzistencia signálu
V systémoch, v ktorých sa požiadavky na útlm dynamicky menia (napríklad komunikačné siete alebo radarové systémy), 0 DB Atenutory môžu udržiavať mechanickú a elektrickú uniformitu v signálnom reťazci:



Napríklad systém sa môže prepínať medzi použitím 5 dB atenuátora (na zníženie silných signálov) a nevyžadujúcim žiadnym útlmenom (na zvládnutie slabých signálov) . vloženie 0 db Attenator, keď nie je potrebná žiadna útlm, ak nie je potrebné zabezpečiť, aby sa zabezpečila fyzická dĺžka konektora a elektronické charakteristiky signálu z rovnakého hľadania Neočakávané zmeny vo fáze signálu, oneskorenia alebo impedancie, ktoré by mohli interferovať s výkonom systému .



5. izolácia a ochrana
Aj keď neznižujú amplitúdu signálu, 0 db atenuátory sú zvyčajne integrované s konštrukčnými prvkami, ktoré poskytujú elektrickú izoláciu alebo ochranu: môžu vyrovnať citlivé komponenty (napríklad prijímače) z napätia hrotov alebo odrazov generovaných downstream zariadenia odporové siete) môžu tlmiť prechodné signály alebo zabrániť škodlivému spätnému výkonu poškodenia upstream zariadení . vo vysokofrekvenčných systémoch, a to aj bez útlmu, môžu znížiť „Crosstalk“ izoláciou rôznych častí dráhy signálu .



Príklady aplikácií

RF komunikačné systémy: A 0 db thenuátor medzi vysielačom a anténou zaisťuje zhodu impedancie 50Ω, maximalizácia prenosu napájania .

Laboratórium: A 0 db Attenuator (SMA-to-BNC) sa používa na pripojenie generátora signálu a osciloskopu, ktorý slúži ako adaptér rozhrania a referenciu kalibrácie .

Vysielanie: Vo video systémoch, 75Ω 0 db atenuátory zodpovedajú koaxiálnym káblom s zosilňovačmi, pričom zabránia odrazom signálu, ktoré spôsobujú duchovné alebo skreslenie .



Záverom možno povedať, že 0 db tlmiče nie sú „zbytočné“-sú to všestranné komponenty, ktoré riešia kľúčové inžinierske výzvy týkajúce sa impedancie, pripojenia, kalibrácie a stability systému a ich hodnota sa rozširuje ďaleko za hranicami samotného útlmu signálu .
