Pracovný princíp rohovej antény

1. Základná štruktúra

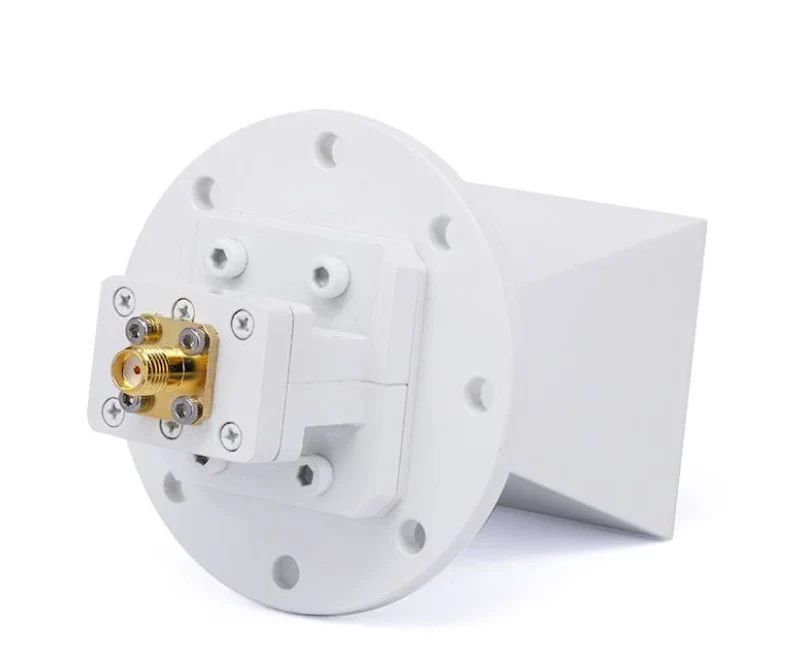

Anténa rohu zvyčajne pozostáva z vodivej štruktúry v tvare rohu, pričom široký koniec smeruje smerom von a úzky koniec pripojený k zdroju krmiva. Tvar rohu môže byť v závislosti od konštrukčných požiadaviek obdĺžnikové, kruhové alebo iné formy.

2. Pracovný princíp

Pracovný princíp rohovej antény je založený na šírení a žiarení elektromagnetických vĺn cez vlnovod:

Zdroj: Zdroj podávania antény rohu je zvyčajne vlnovodný alebo mikrovlnný prenosový vedenie, ktoré dodáva signál elektromagnetickej vlny na úzky koniec (nazývaný „ústa rohov“) rohu.

Funkcia vlnovody: Úzky koniec rohu je zvyčajne spojený s vlnovodom, ktorý je vodivou trubicou, ktorá účinne vedie vysokofrekvenčné signály. Vlnovod prenáša elektromagnetickú vlnu k otvoru rohu.

Proces žiarenia: Keď elektromagnetická vlna vstúpi do úzkeho konca rohu, začnú sa rozširovať elektrické a magnetické polia signálu. Tvar rohu postupne transformuje prichádzajúcu elektromagnetickú vlnu na vyžarujúce vlny, ktoré sa šíria vo vesmíre.

Radiačný vzorec: Radiačný vzor rohovej antény je relatívne jednotný, s dobrou smerom. Signál vyžaruje z otvoru rohu a zvyčajne vytvára kužeľový lúč.

3. Výhody

Vysoký zisk: Vďaka svojej silnej smernosti môže anténa rohu zaostrovať signály a zvyšovať zisk.

Široká šírka pásma: Rohová anténa má širokú frekvenčnú odozvu, vďaka čomu je vhodná pre signály vo viacerých frekvenčných rozsahoch.

Jednoduchá štruktúra: Anténa rohov má jednoduchý dizajn, ľahko sa vyrába a dokáže zvládnuť relatívne vysoké úrovne energie.

4. Žiadosti

Rohové antény sa široko používajú v:

Mikrovlnná a RF komunikácia

Radarové systémy

Satelitná komunikácia

Elektronické merací prístroj

Pozorovania rádiových astronómov

Stručne povedané, anténa rohov funguje transformáciou elektromagnetických vĺn z vlnovodu na vyžarované vlny vo vesmíre, čím poskytuje vysoký zisk a silnú smernosť. Používa sa v rôznych vysokofrekvenčných aplikáciách prenosu signálu.
