Všetko o konektoroch SMA



The SMA connector is a widely used RF coaxial connector, renowned for its high performance and versatility. It was developed by Bendix Scintilla in the 1950s, and the name "SMA" stands for SubMiniature version A. Its design is intended to work efficiently in high-frequency environments, thus playing a crucial role in various industries involving RF signály .



1. Hlavné funkcie konektorov SMA

Veľkosť: Konektory SMA majú kompaktnú štruktúru s priemerom vonkajšieho vodiča 0 . 141 palcov, vďaka čomu sú vhodné pre aplikácie s obmedzeným priestorom.

Frekvenčný rozsah: Typicky fungujú až 18 GHz, hoci niektoré vysoko výkonné verzie môžu dosiahnuť 26 . 5 GHz alebo dokonca vyššie.

Impedancia: Väčšina konektorov SMA je 50 ohmov, čo je štandardná konfigurácia pre RF a mikrovlnné systémy .

Spojovací mechanizmus: Prijíma konštrukciu závitového spojenia s 1/4 palcami, 36 vláknami na palec UNC závity, čím sa zabezpečí pevné a stabilné spojenie so silným odporom vibrácií .

Materiály SMA a procesy povrchového spracovania

Škrupina je zvyčajne vyrobená z mosadze a nehrdzavejúcej ocele a dá sa poklepať (napríklad nikel, zlato) na zvýšenie odporu a vodivosti korózie .

Stredový vodič môže byť meď, mosadz alebo berylium medi, so zlatými povrchmi, aby sa dosiahol optimálny prenos signálu .

Pomer stojatých vĺn napätia (VSWR): Vysoko kvalitné konektory SMA majú nízku VSWR (zvyčajne pod 1 . 2: 1 pod 12 GHz), čo znamená efektívny prenos signálu s minimálnym odrazom.



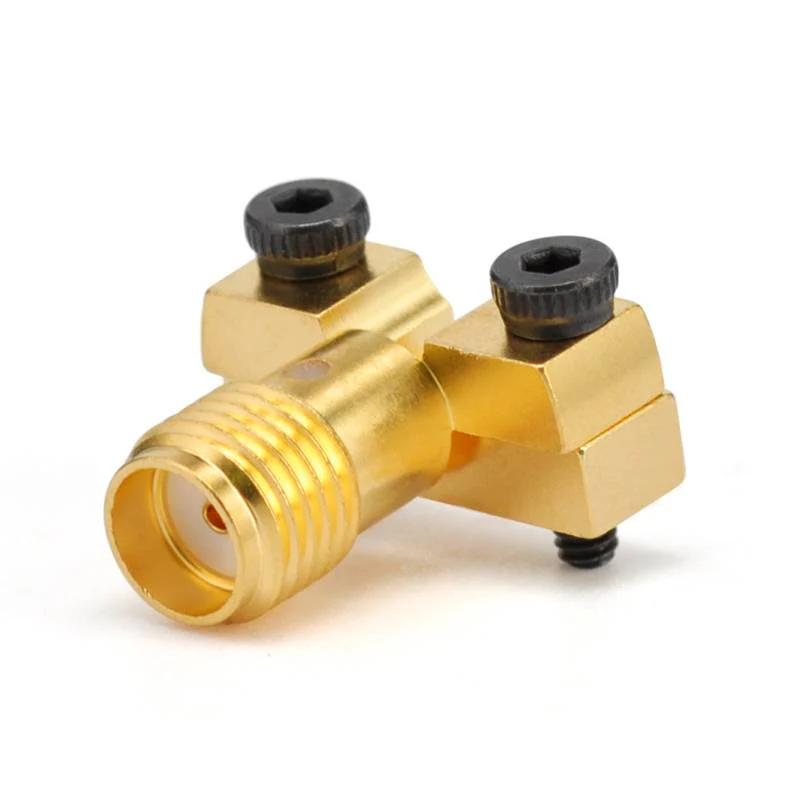

2. typy konektorov SMA

Konektory SMA prichádzajú v rôznych konfiguráciách, aby vyhovovali rôznym aplikáciám:

Podľa typov portov sa dajú rozdeliť na: štandardný port SMA, rýchle prepojenie SMA a reverzná polarita SMA .

Podľa štrukturálnych štýlov sa dajú rozdeliť na typy priameho a pravého uhla . priame konektory pre sériové pripojenia, zatiaľ čo typy pravého uhla sú vhodné pre tesné priestory {.

Podľa metód inštalácie sa dajú rozdeliť na pravidelné typy a typy panelov . konektory panela, ktoré sú navrhnuté pre inštaláciu na paneloch alebo krytoch, s rôznymi typmi, ako sú 2- príruba, 4- prírubové príruby a okrúhle typy.}}}}}}}}}}}}}}}}}}}



3. bežné použitie SMA

V telekomunikačnom poli sa konektory SMA široko používajú v základných staniciach mobilných telefónov, satelitných systémoch a bezdrôtových komunikačných zariadeniach .

V testovacích zariadeniach sa používajú v testovacích zariadeniach, ako sú osciloskopy, sieťové analyzátory a generátory signálu .

V anténnych systémoch sa konektory SMA často používajú na pripojenie antén v bezdrôtových systémoch .

V RF Circuits sa nachádzajú v mnohých RF zariadeniach, ako sú zosilňovače, filtre a mixéry .

Poznámky



4. Kapacita manipulácie s výkonom:

Aj keď sú konektory SMA vhodné pre RF systémy s nízkym výkonom a stredne sily, nemusia byť vhodné pre aplikácie s vysokým výkonom . pre scenáre s vyšším výkonom, ďalšie konektory, ako napríklad n-type alebo 7/{16-

Mechanická trvanlivosť: V porovnaní s niektorými väčšími konektormi sú konektory SMA relatívne krehké, najmä pokiaľ ide o zarovnanie kolíkov a odolané mechanické napätie ., preto by sa mala pri manipulácii a inštalácii . venovať ďalšia starostlivosť .



Kompatibilita: Pri výbere konektorov SMA sa uistite, že mužské a ženské konektory sa zhodujú s veľkosťou vlákna a impedancie, aby sa zabezpečilo dobré pripojenie ., môžu byť tiež vzájomne prepojené s 2 . 92 mm a 3,5 mm porty.
